Módulo Transductor Instrumentación LCPV y Batería

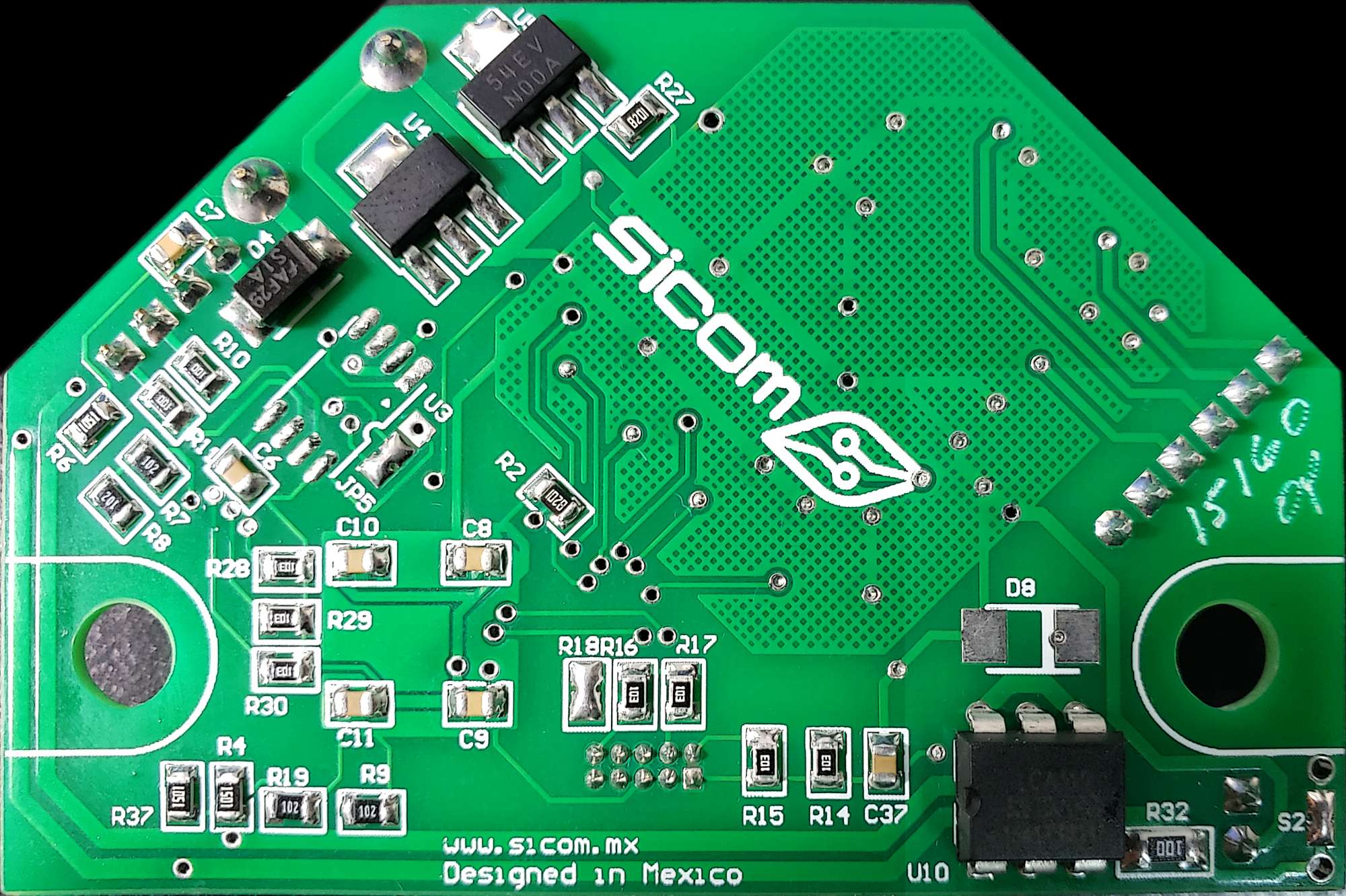

    Módulo Transductor Instrumentación LCPV:

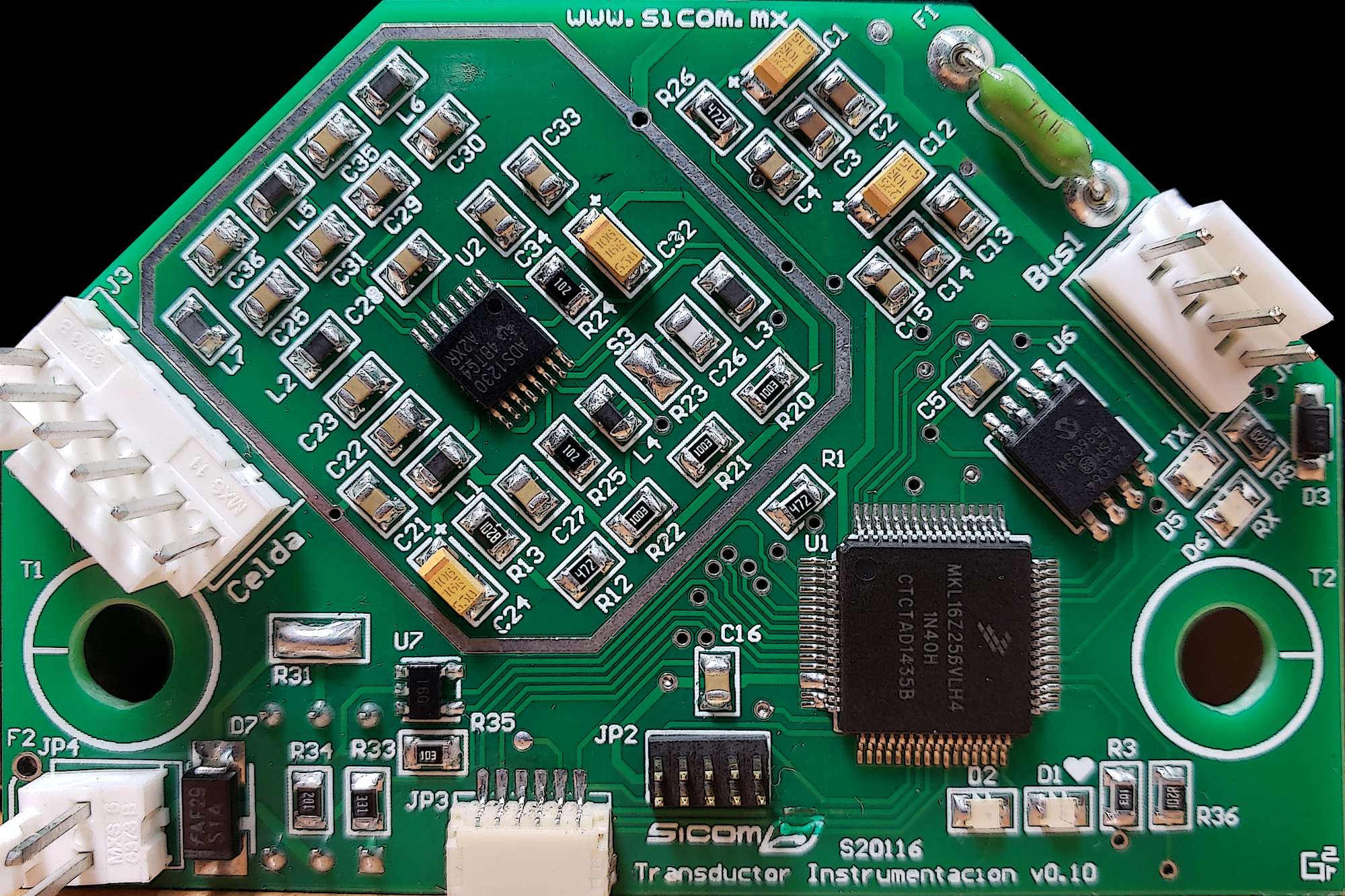

    Este módulo tiene la función de conectarse a la celda de carga la bascula, veremos que tiene 1 conector de BUS1 donde se conecta al equipo GasPAR, tiene su conector para batería de respaldo y el conector para la bascula.

    Se ubica el transductor dentro de un registro condulet que va unido a la bascula en todo momento y no tiene otra posición designada.







    Medición Módulo Transductor Instrumentación LCPV:

    El módulo tiene tres apartados a revisar:

    • Picofusible
    • Voltaje bus1
    • Voltaje batería de respaldo

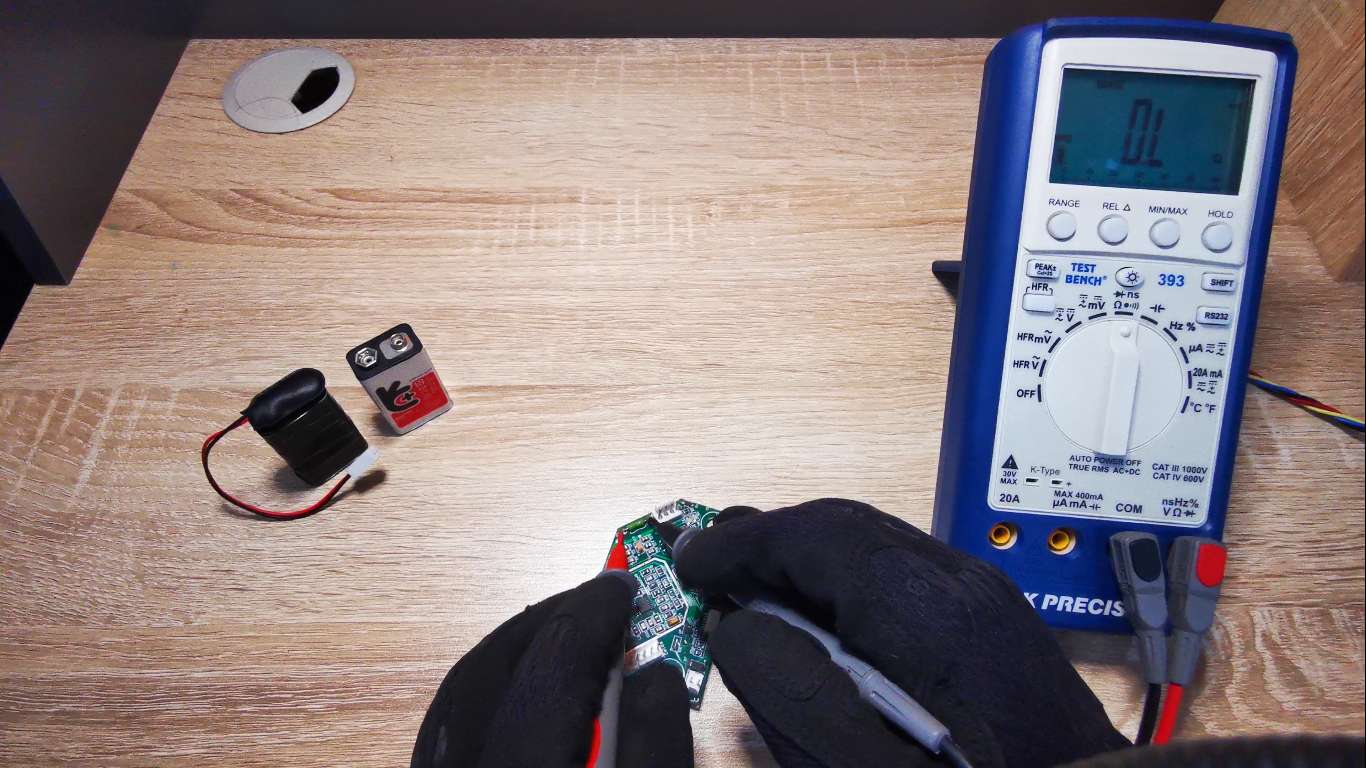

    1) Se revisará con un multímetro la continuidad de los pico fusibles del F1  como se muestra en las imágenes, colocando el multímetro en modo continuidad deberá mostrar un 1 en la pantalla y de forma adicional puede emitir un pitido el instrumento de medición, se colocarán las puntas en los extremos del picofusible.

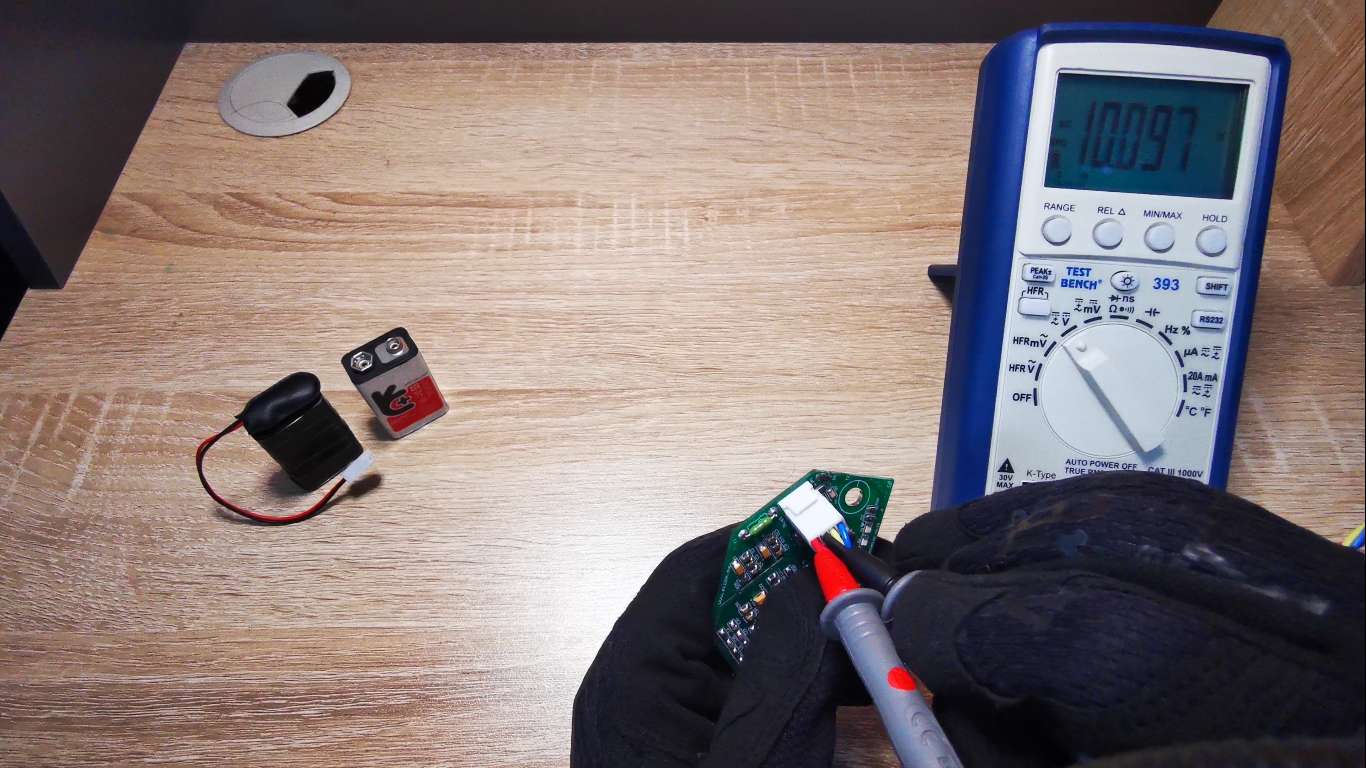

    2) Continuando con las mediciones ahora con el voltaje de BUS1, colocando su multímetro en medición de voltaje CD/CC en un rango de 0 a 20 VCD/VCC. Teniendo como voltaje nominal un valor de entre 9.5 a 11.9 VCD.

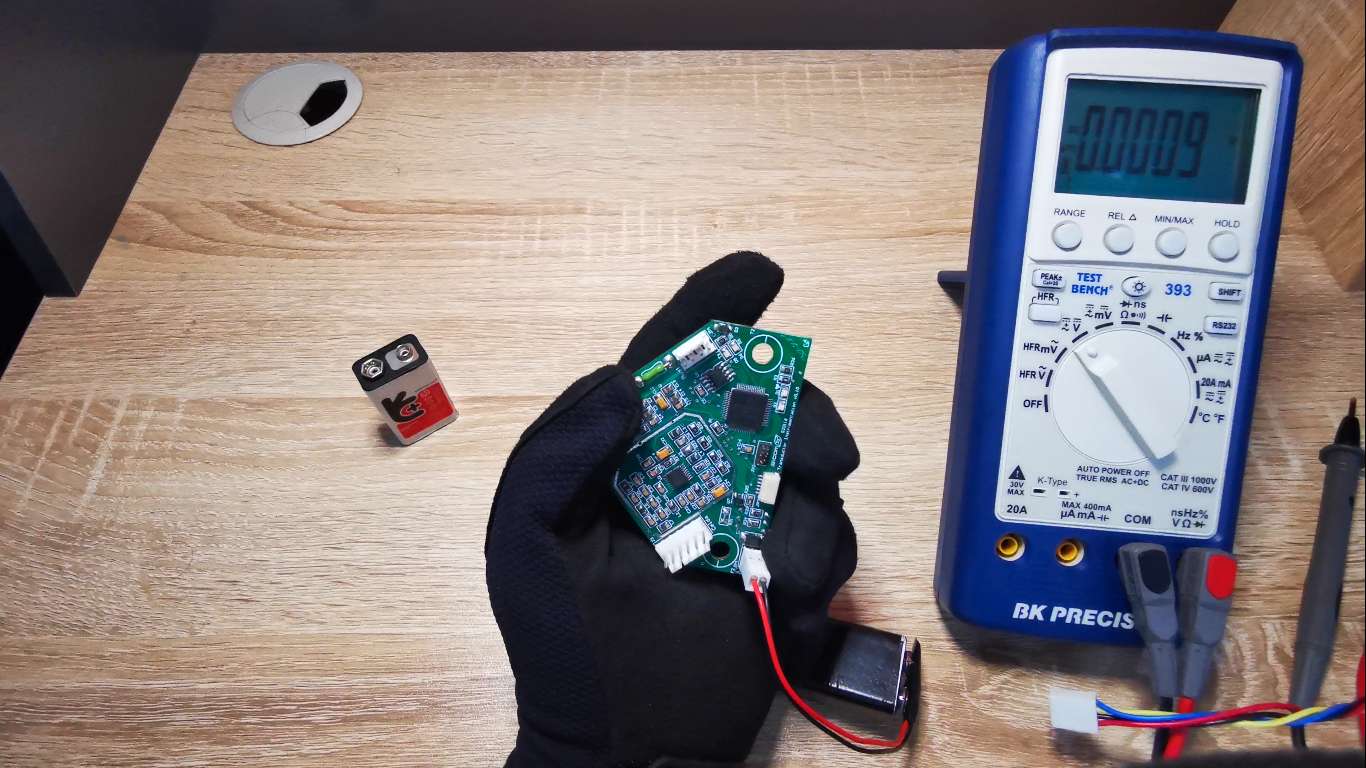

    3) Seguiremos con la revisión de la batería de respaldo que se conecta al transductor a diferencia de otros transductores este solo lleva un solo tipo de batería de respaldo la de 9V cuadrada recargable que va en el registro condulet.




    Contenido del video --> Interconexión carburación 2 válvulas Mediciones GAS-PAR® G4S
    00:00 [1] Revisión del picofusible
    02:00 [2] Revisión de voltaje de BUS1
    03:10 [3] Revisión del voltaje que recarga batería de respaldo
