Como conectar el ModBus:
TFM: Módulo Transductor Flujo Másico
MFM: Medidor Flujo Másico
Cable de ModBus: Este cable se usa para comunicación y voltaje del TFL al MFM, el rojo negro corresponden a voltaje y el Azul-Amarillo para la comunicación A-B. No se recomienda hacer empalmes entre ellos.

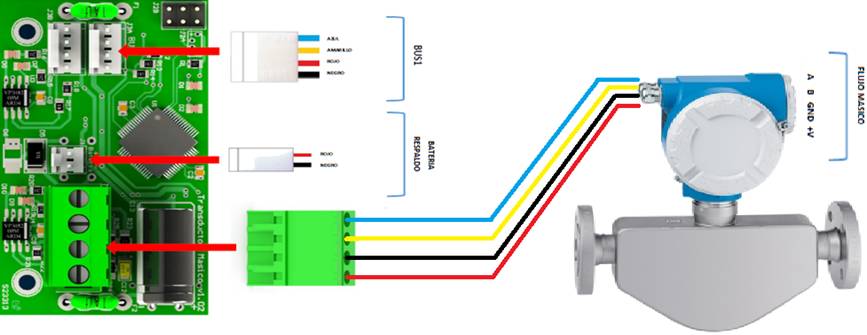

Como podemos observar de nuestro TFM sale un cable de ModBus que se conecta al MFM, el color del cableado, la ubicación y el tipo de fijación puede cambiar de modelo a modelo o entre marcas, aquí ejemplificamos con un medidor E+H LPGmass, extrayendo información de su manual operativo proporcionado por el fabricante (LPGmass 8FE Coriolis OIM Manual).

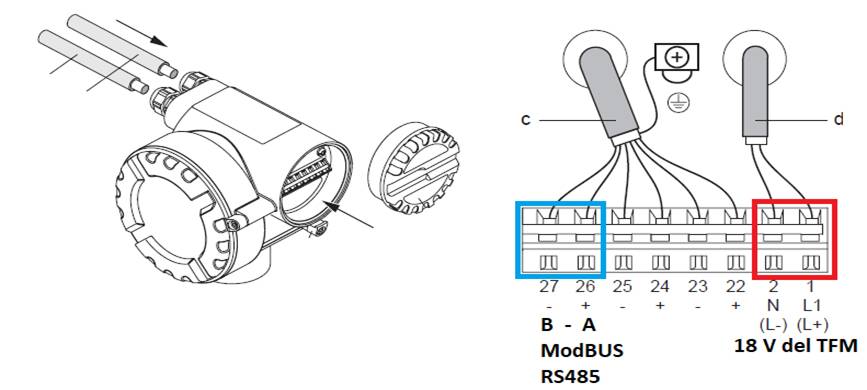

En esta imagen ejemplificamos como se conecta el cableado desde el TFM hasta el medidor, entrando por una de sus conexiones disponibles, en la siguiente imagen y tomando en cuenta la información del fabricante señalamos donde se conectarían las terminales de voltaje - comunicación.
Una vez se conecte la alimentación de voltaje conector 1 - 2 d) (Entrada de voltaje DC 10-30 VDC), el MFM comenzará a vibrar esto parte de su funcionamiento normal, entre más vacío se encuentre mayor será el sonido de la vibración, si está completamente lleno la vibración será de forma más grave y menos perceptible, una vez que tengamos conectado los cables de comunicación 26 - 27 c) (Puerto de comunicaciones RS485 MODBUS), pasaremos a los menús del equipo para entablar la comunicación, para hacer esto es necesario saber el tipo de medidor, dirección y baudios o velocidad de comunicación, estos datos son proporcionados por el fabricante del medidor.
En este caso estamos ejemplificando con modelo de medidor E+H, sin embargo, para los otros tipos o marcas su conexión es bastante similar solo cambiando el lugar o teniendo un mayor o menor número de conexiones disponibles.
Ejemplos para la línea de medidores Micromotion:

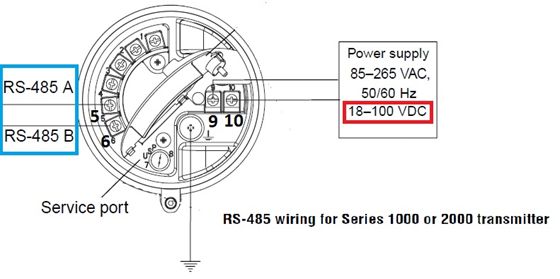

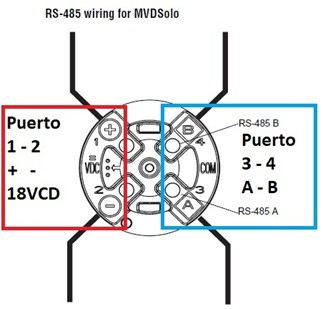

Extraemos del manual de: Instruction Manual P/N 3600219, Rev. B _ July 2002 Using Modbus® Protocol with Micro Motion® Transmitters, las siguientes ilustraciones de formas de conectar un medidor Micromotion para protocolo RS 485 ModBUS, vemos en la imagen a) y b) distintas configuraciones dependiendo del modelo de MFM Micromotion pero a fin tenemos que encontrar siempre los puertos para comunicar A-B y de voltaje para 18 VCD.
a)
b)
