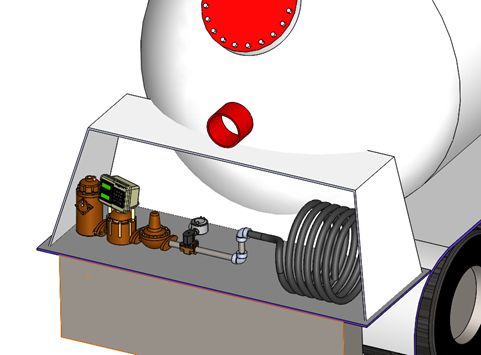

Vemos en la imágenes de apoyo donde seria la ubicación ideal para el módulo y sensor hablando de un equipo Autotanque

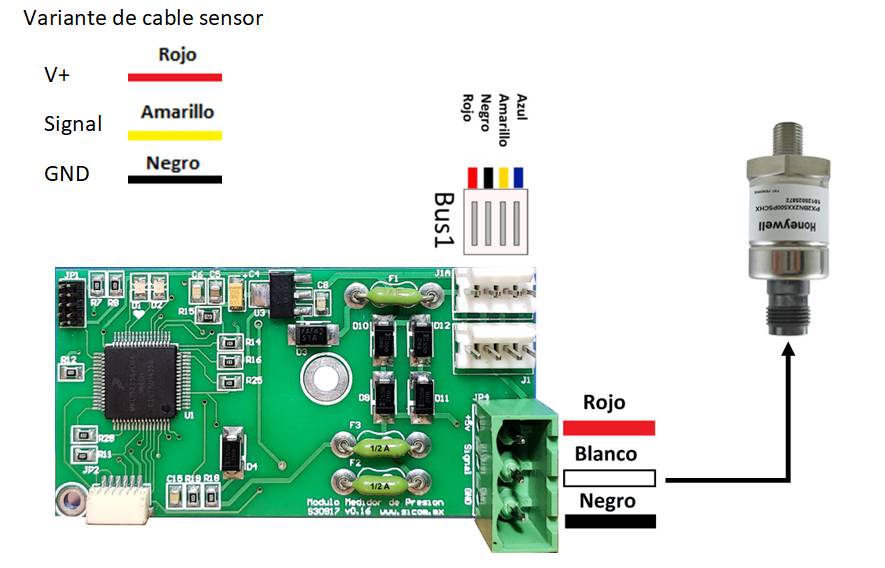

Modulo sensor de presión junto con su sensor de presión.

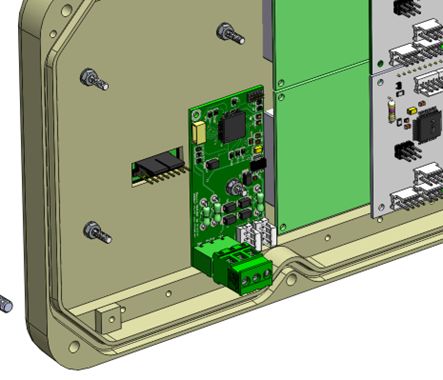

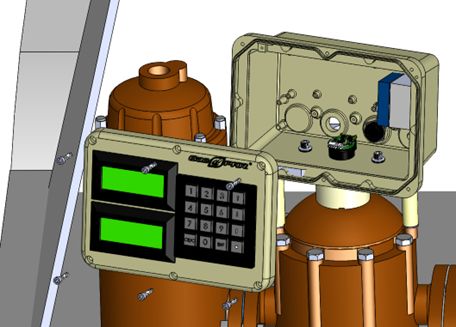

Instalación dentro del panel

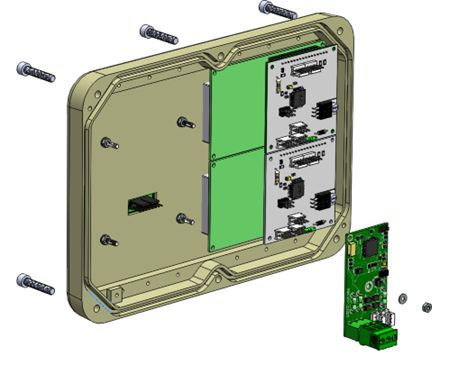

Se coloca sobre la tornillería del teclado.
Se conecta al Bus 1 de los módulos display

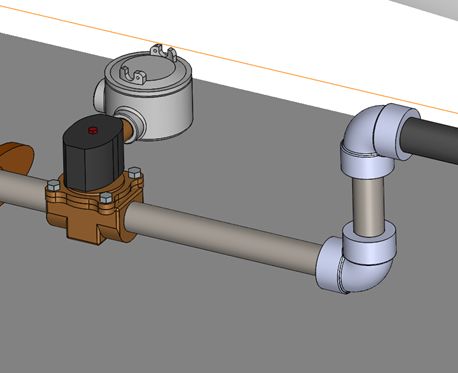

Por su parte en sensor se coloca sobre la tubería próxima a la manguera.

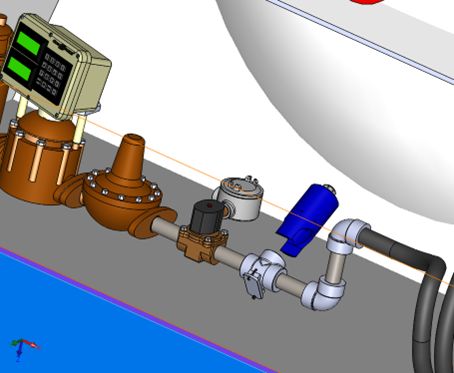

Debe de ser colocado después de la válvula solenoide.
Una ves que se instala la T y una reducción bushing se coloca un capuchón o protector que mantendrá seguro el sensor al movimientos mecánicos generados por la misma operación.
NOTA IMPORTANTE:
La distancia entre módulo y sensor no debe de exceder los 3 metros ya que se puede tener perdida de la integridad de la señal y tener un dato erróneo de la presión.
