Calibración Manual Transductor Flujo Másico
El ajuste de calibración manual puede ser realizado en cualquier momento por personal autorizado.
- Su propósito es mantener un factor 1 a 1 entre la cantidad reportada por el medidor de flujo másico y el instrumento de calibración utilizado.
Consideraciones
- El medidor de flujo másico es un instrumento de alta precisión.
- Se recomienda calibrar usando un instrumento patrón con las mismas características, como otro medidor de flujo másico.
Parámetros del Ajuste

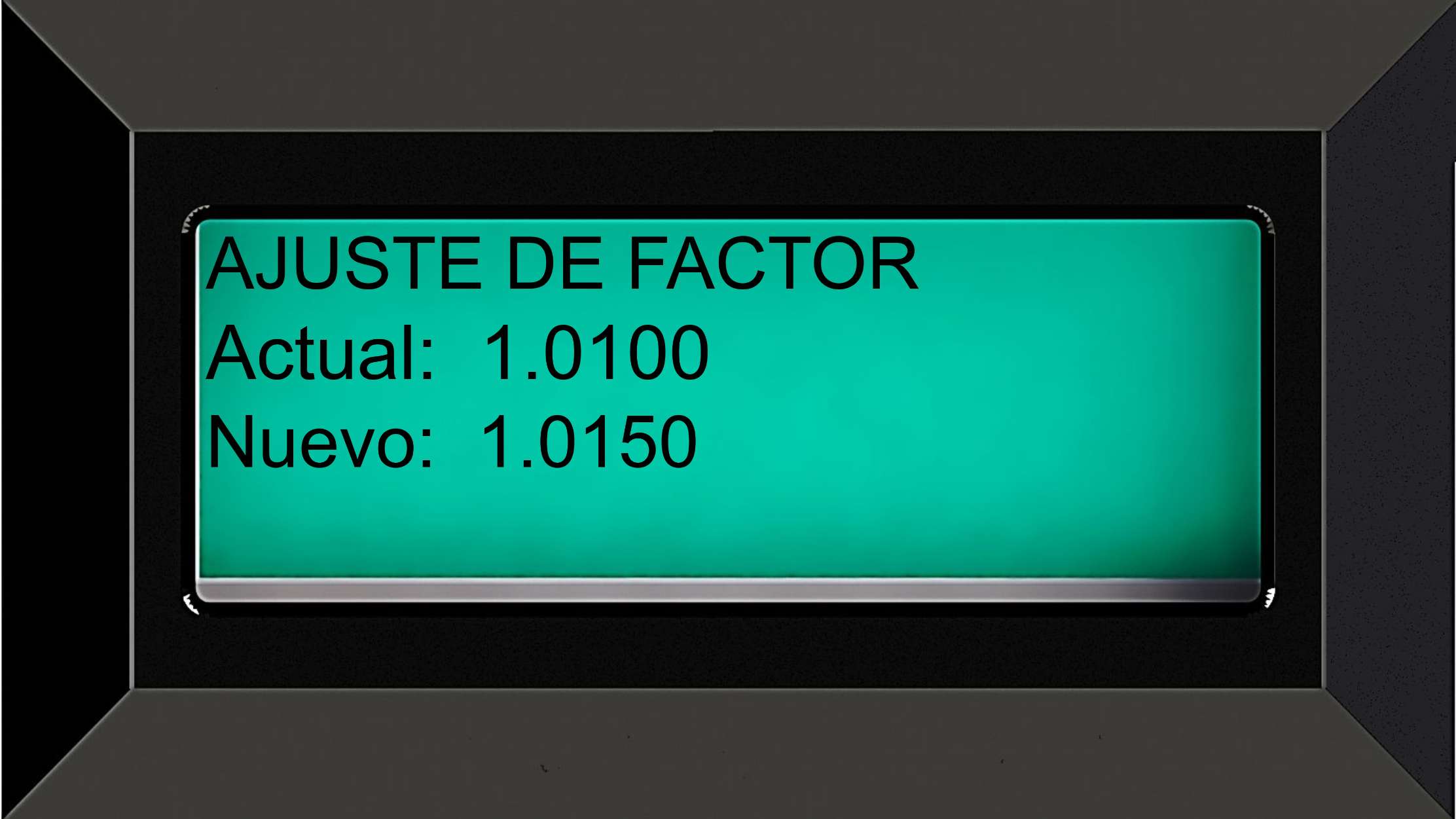

- El valor inicial del factor de calibración es 1.0000.
- Se modifica en incrementos decimales por ejemplo 1.0150.
- Si se aumenta el valor, el medidor másico aplicará una ganancia mayor.
- Si se reduce, la ganancia será menor, afectando el valor final reportado.
Ejemplo:
Equipo Gas-PAR / Medidor Másico reporta 100.00 L con un factor de calibración de 1.0000
Medidor Patron reporta 94 L
Equipo Gas-PAR / Medidor Másico reporta 100.00 L con un factor de calibración de 1.0150
Medidor Patron reporta 101.8 L
Equipo Gas-PAR / Medidor Másico reporta 100.00 L con un factor de calibración de 1.0128
Medidor Patron reporta 100.0 L
Como vemos en ejemplo para lograr la calibración 1 a 1 se modificó el factor de forma manual, aquí la cantidad de iteraciones necesarias para lograr llegar a esta relación 1 a 1 pueden ser bastantes, tal vez 10 por poner un ejemplo.
⚠️ IMPORTANTE
Para lograr una calibración precisa 1 a 1, el ajuste manual del factor
puede requerir múltiples iteraciones, incluso hasta 10 repeticiones.
Validación del Ajuste
- Después de cada ajuste manual, será necesario habilitar un servicio en el equipo.
- Esto permitirá verificar cómo se modificó la relación de medición hasta alcanzar la calibración 1 a 1.

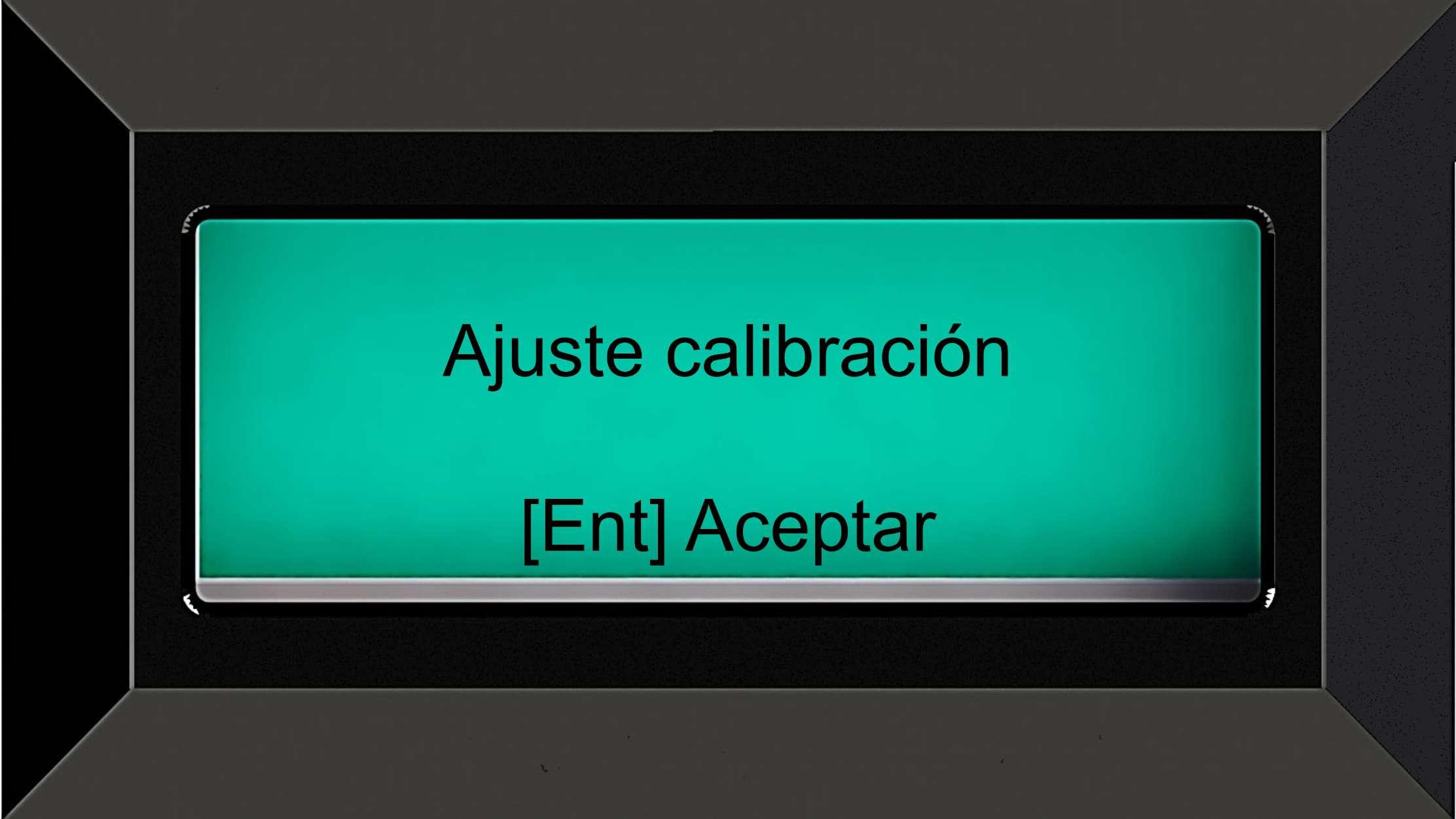

Registro de Ajuste
- Cada modificación manual del factor de calibración queda registrada en el sistema con el evento:
- "Ajuste Calibración".
