    Calibración Automática

    La calibración automática requiere retornos o recirculación del producto a medir, junto con un instrumento patrón.

    • Se recomienda utilizar otro medidor de flujo másico con características similares para lograr precisión.

    Procedimiento

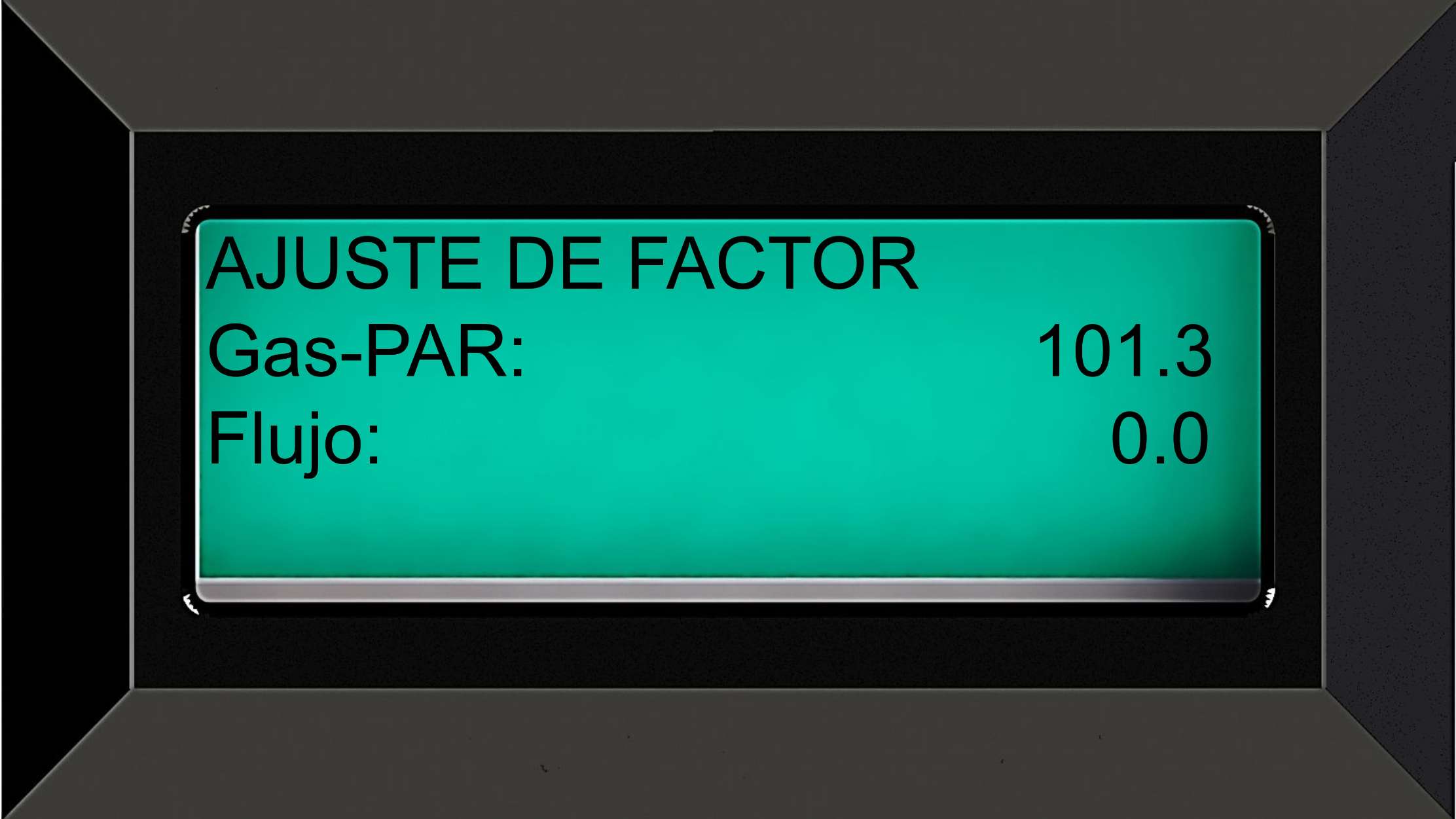

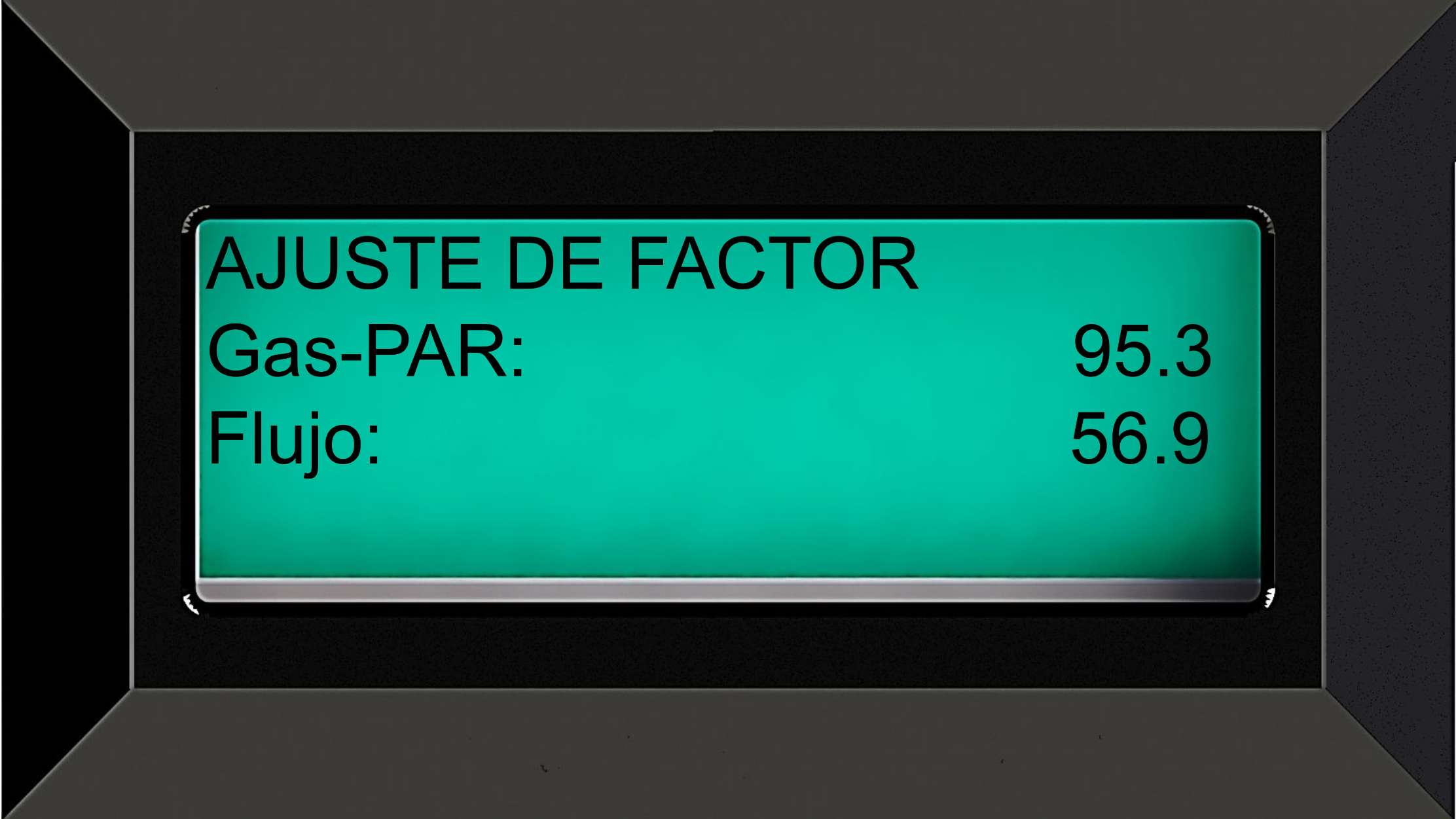

    Inicio de Calibración

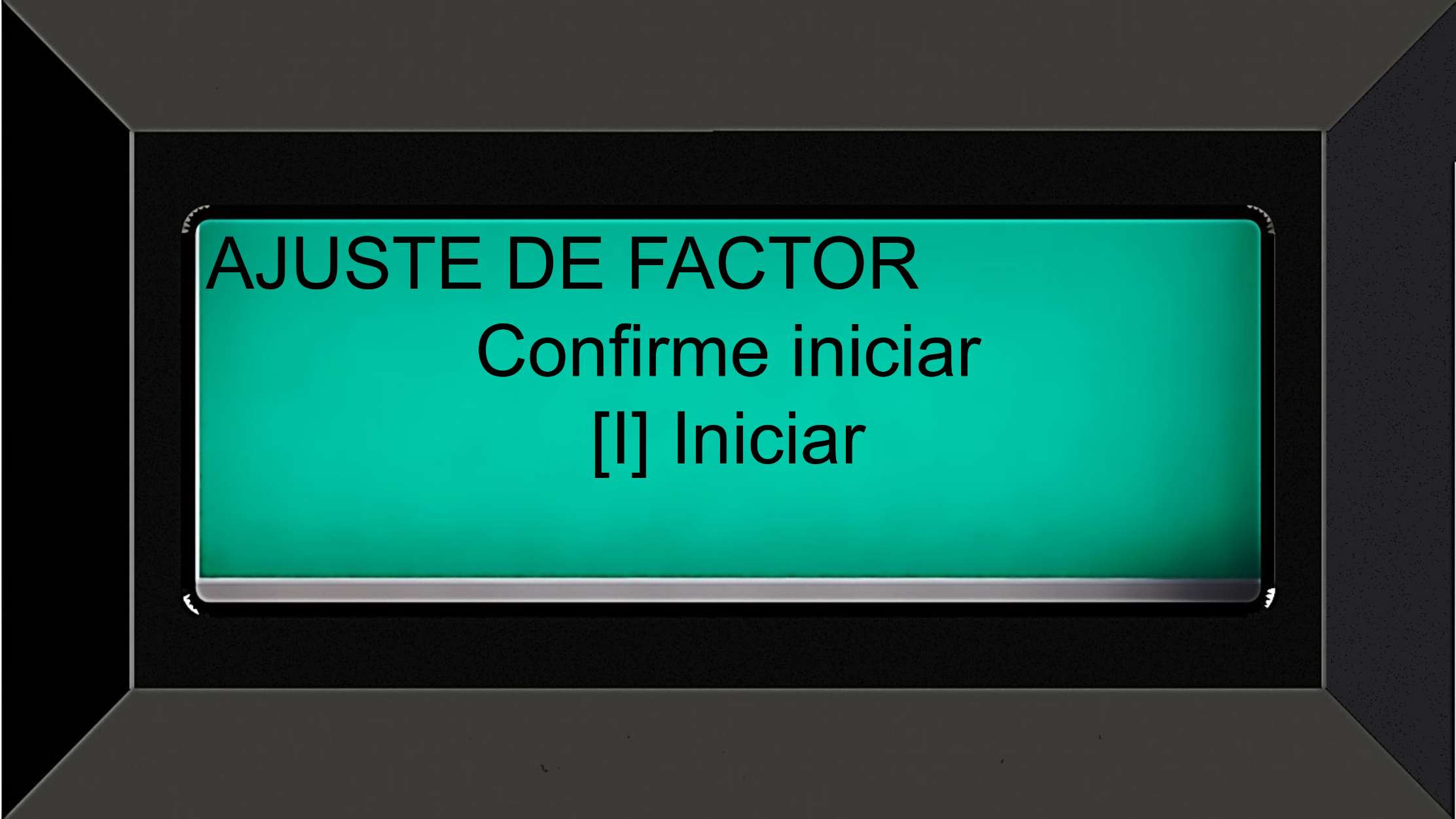

    1. Presionar la tecla [I] para iniciar el servicio de calibración.
    2. El equipo abrirá la válvula solenoide.
    3. Se requiere activar la bomba para recircular el producto en las líneas.
      • En sistemas de carburación, este proceso suele ser automatizado.
      • En unidades AT, puede requerirse intervención manual para activar la toma de fuerza.
    4. Detener el servicio manualmente presionando la tecla [.].
      • Si la bomba o toma de fuerza es manual, detenerlas después de presionar [.].

    Registro del Valor de Referencia

    1. Tras presionar [.], la válvula solenoide se cerrará.

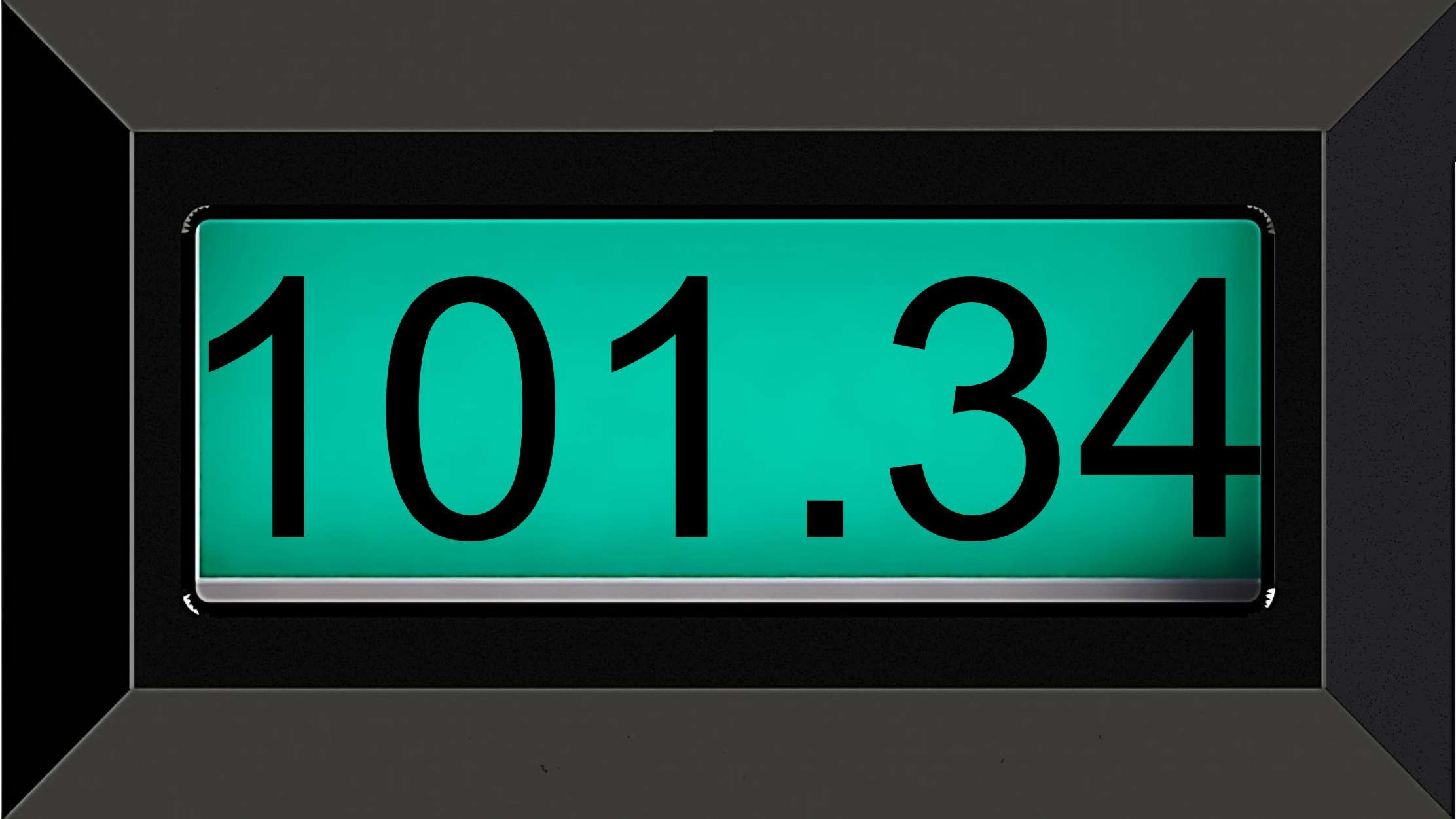

    2. Las pantallas del equipo parpadearán confirmando el cierre del servicio.

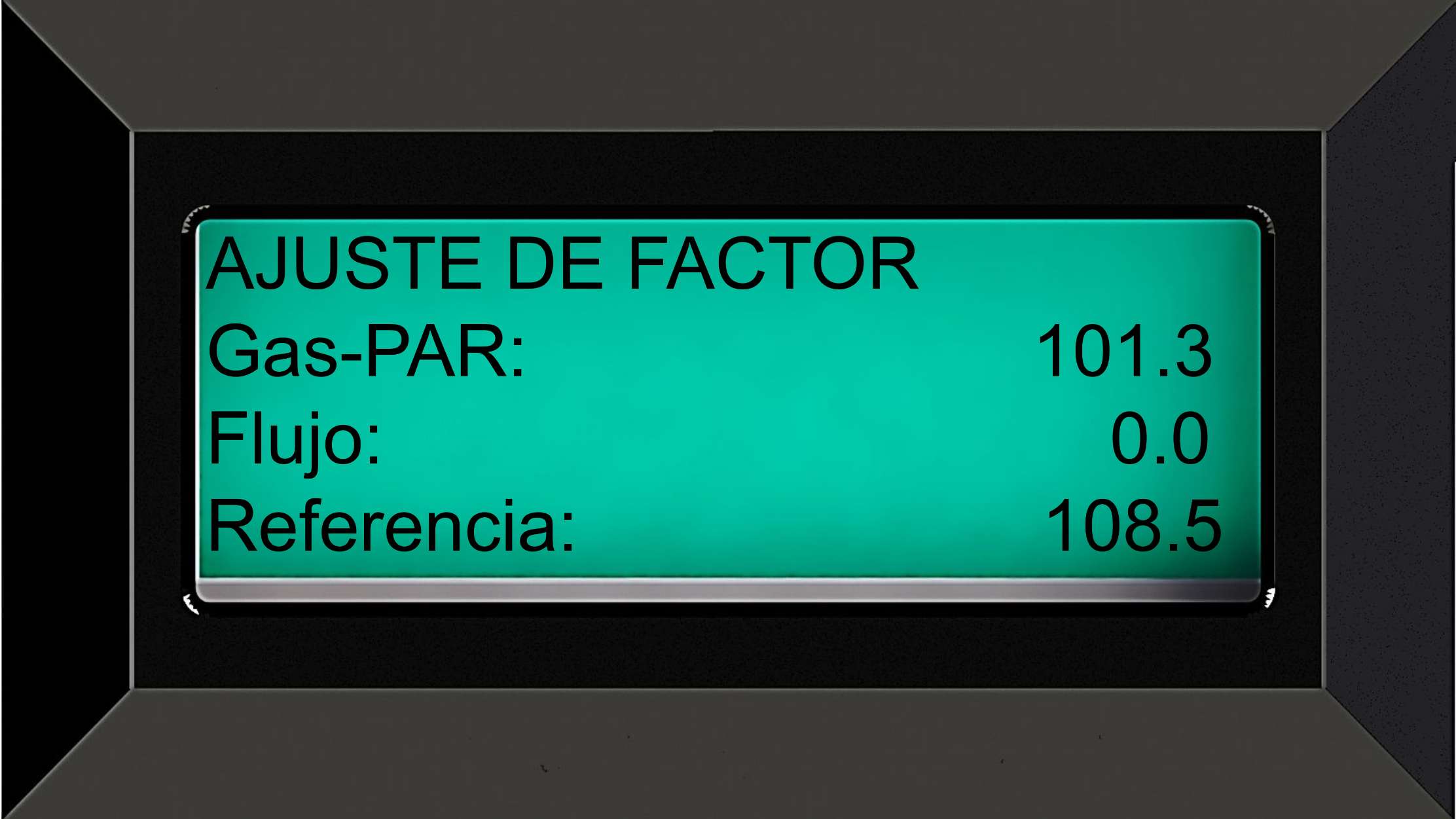

    3. El equipo solicitará el valor de referencia, que corresponde a la medición del medidor patrón.

    Consideraciones de ajuste.

    • Se recomienda repetir el procedimiento al menos 3 veces.
    • Descartar el primer recirculamiento, ya que puede influir en la calibración debido al rellenado de líneas, de tomarlo en cuenta puede afectar a la calibración.
    • Usar la misma cantidad de decimales en cada iteración.
    • Colocar el valor de referencia y presionar [ENT].

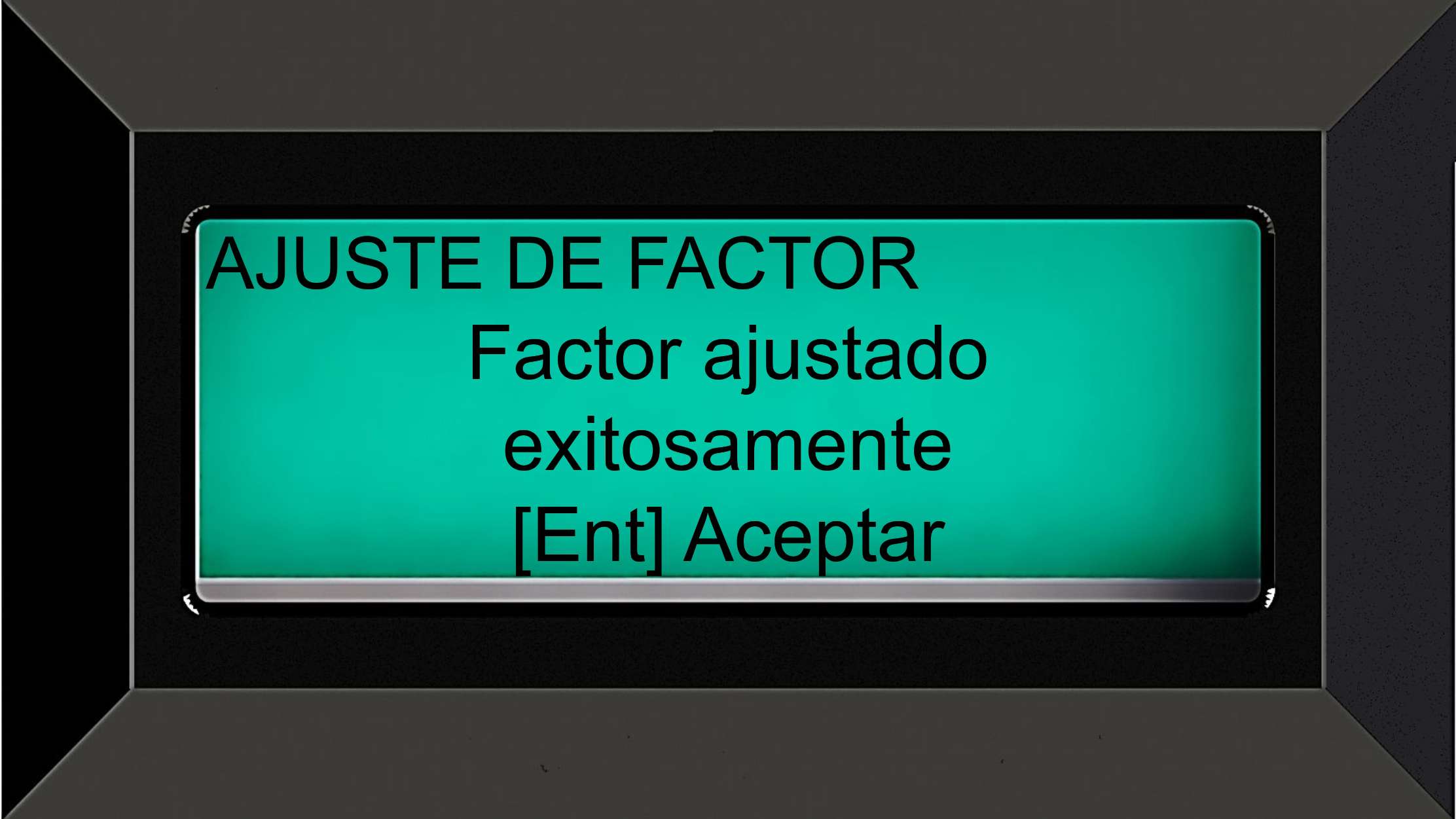

    • El equipo notificara del ajuste.


    Equipo Gas-PAR / Medidor Másico reporta 100.32 L con un factor de calibración
    Medidor Patron reporta 94.41 L  [colocar este valor en referencia]

    Equipo Gas-PAR / Medidor Másico reporta 103.59 L con un factor de calibración
    Medidor Patron reporta 102.1 L  [colocar este valor en referencia]

    Equipo Gas-PAR / Medidor Másico reporta 101.25 L con un factor de calibración
    Medidor Patron reporta 101.20 L  [colocar este valor en referencia o si la diferencia es aceptable ya no es necesaria otra iteración].

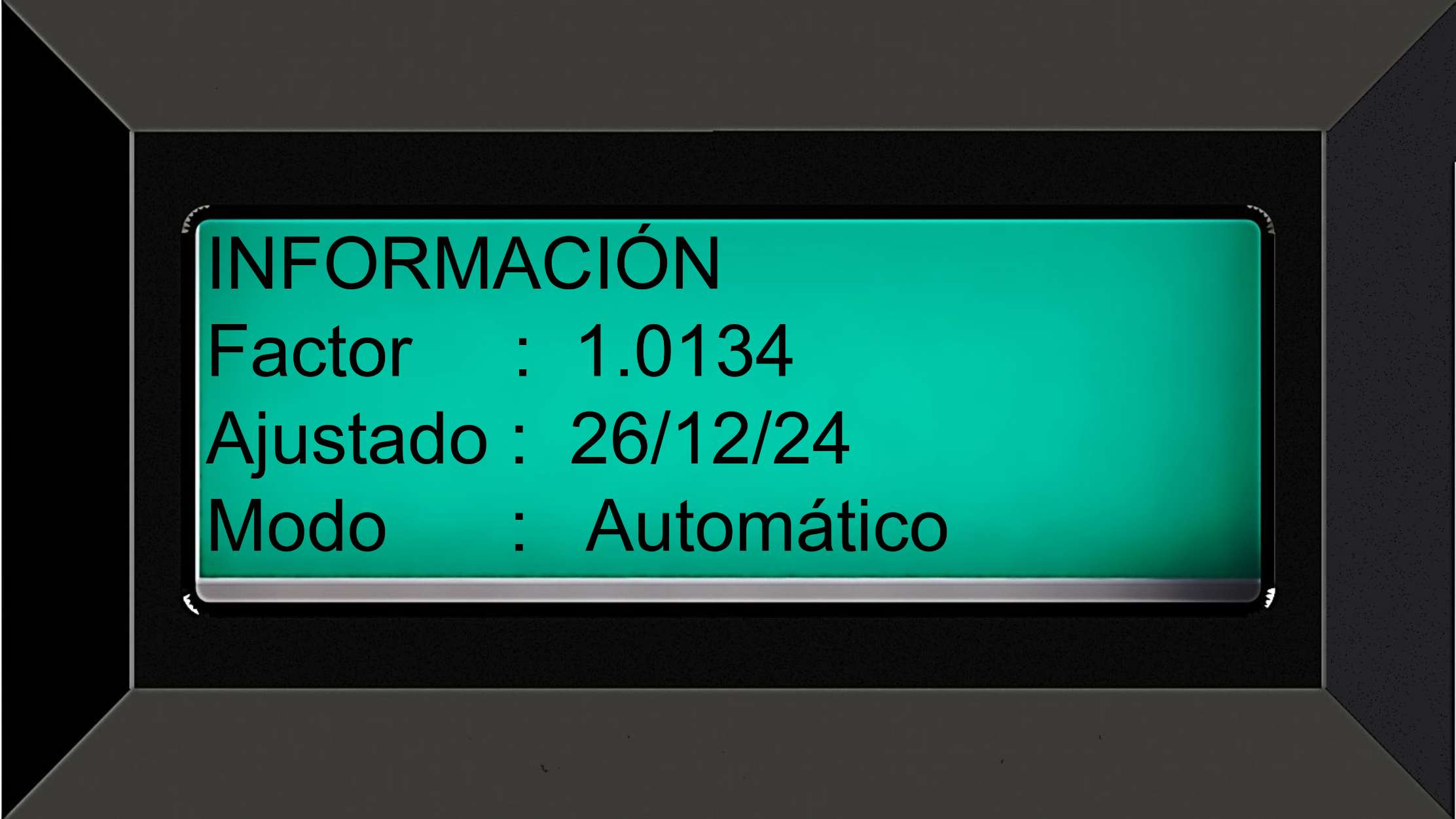

    • El estado de calibración puede ser consultado en los menús de información.
    • Se visualizará el factor de calibración ajustado automáticamente junto con la fecha de ajuste.

    • Cada servicio realizado para la calibración automática es registrado como otro movimiento con su respectivo folio.

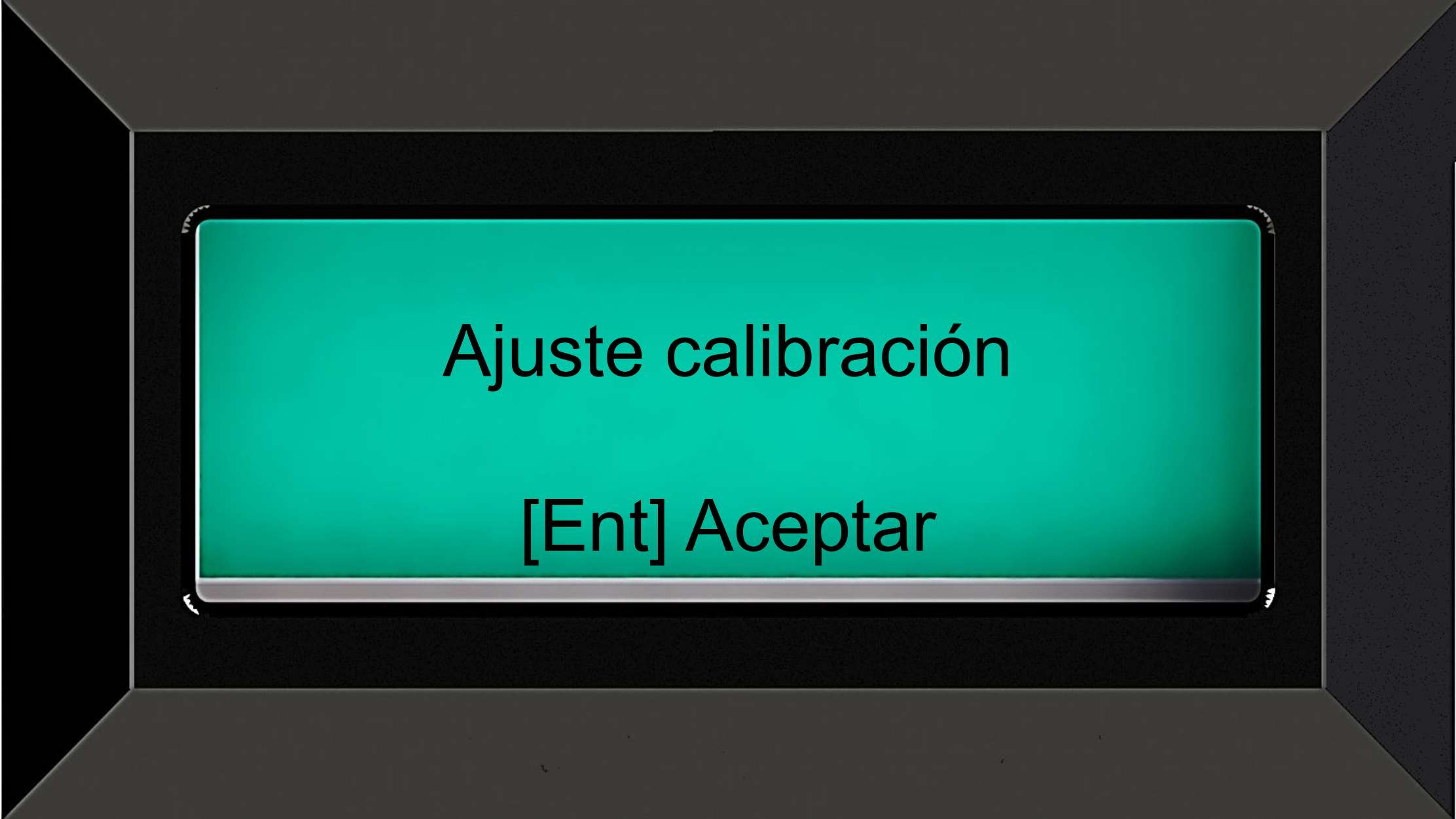

    • Al igual que el evento de: "Ajuste de calibración".

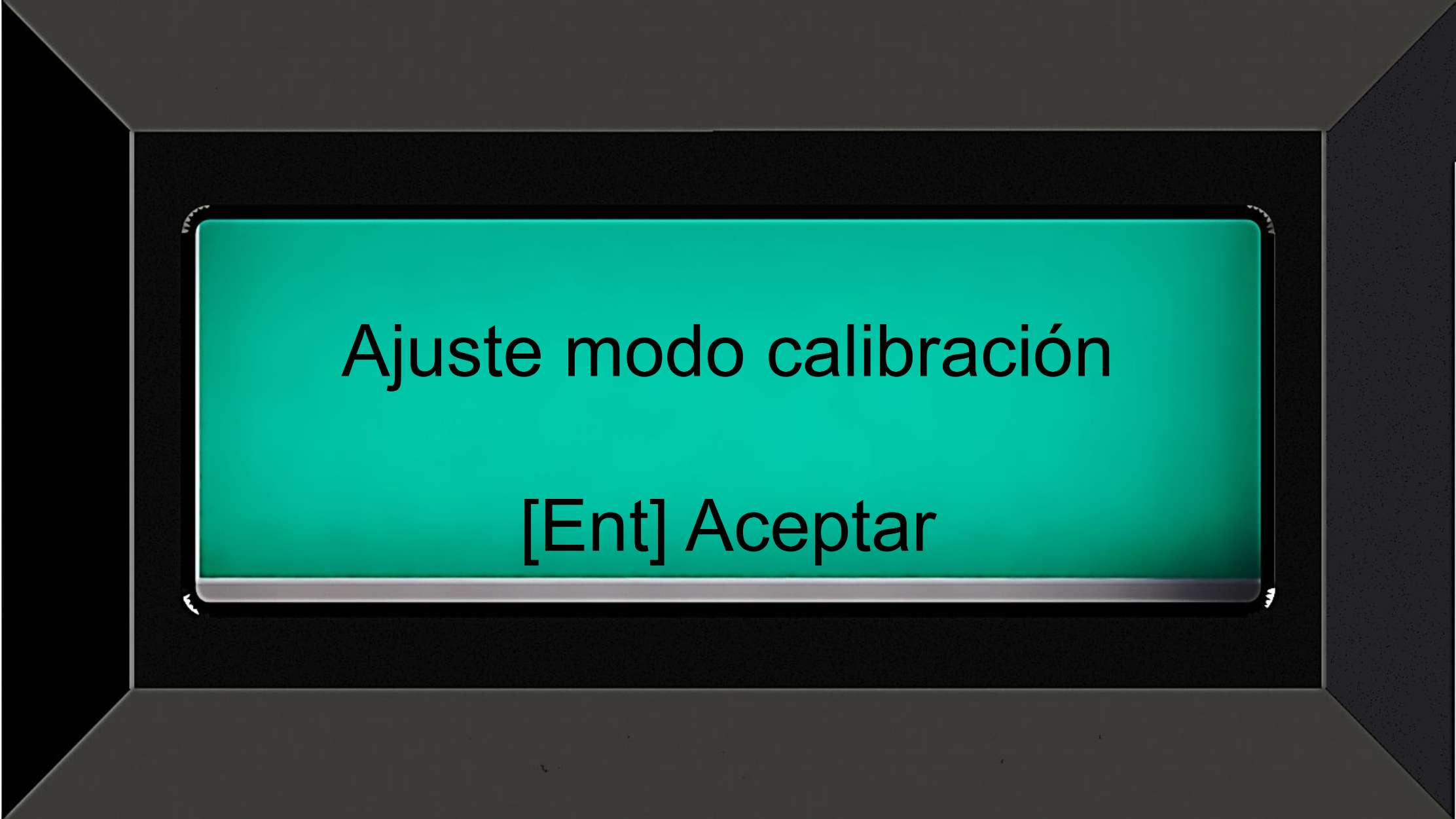

    • Si el factor de calibración antes era manual, también se registrará el evento "Ajuste modo calibración".

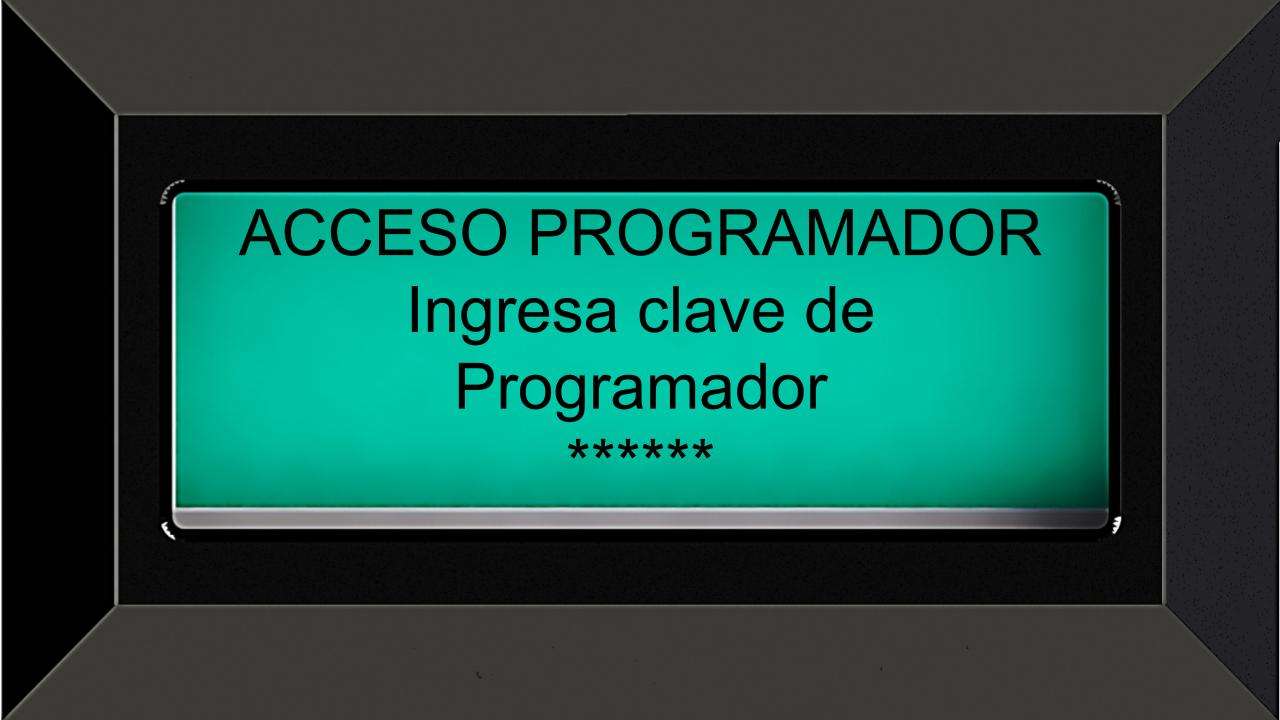

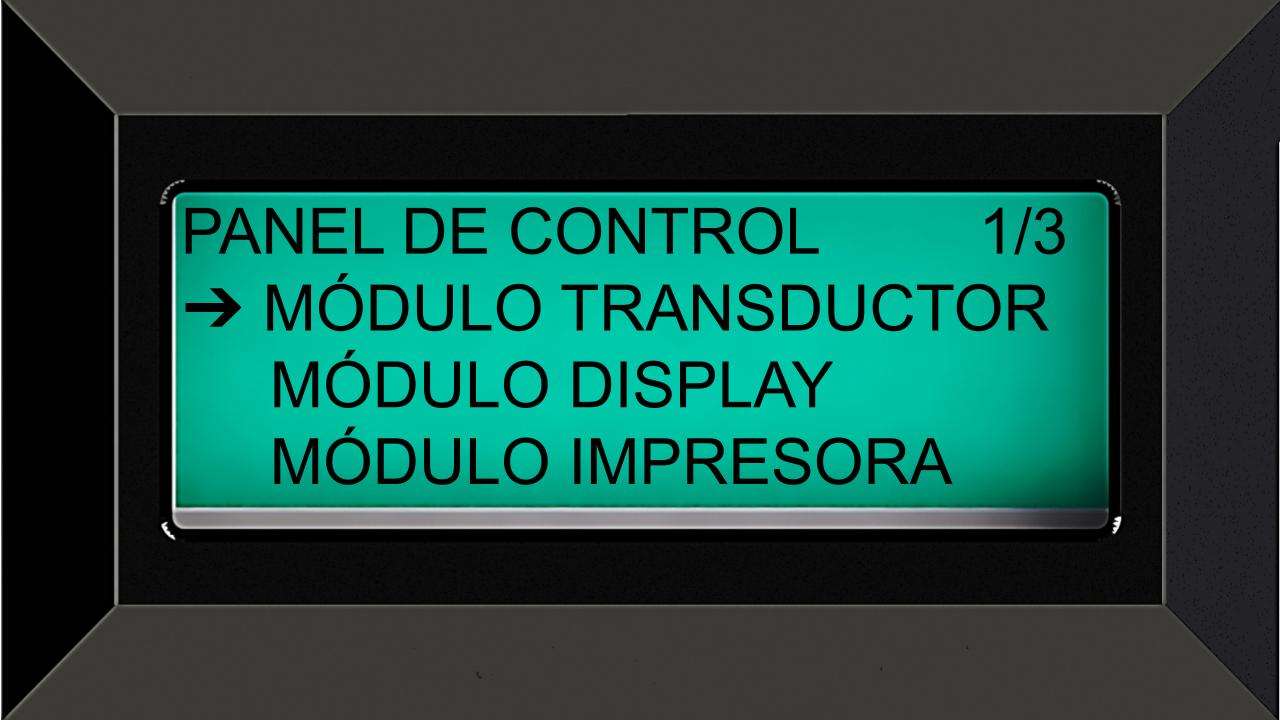

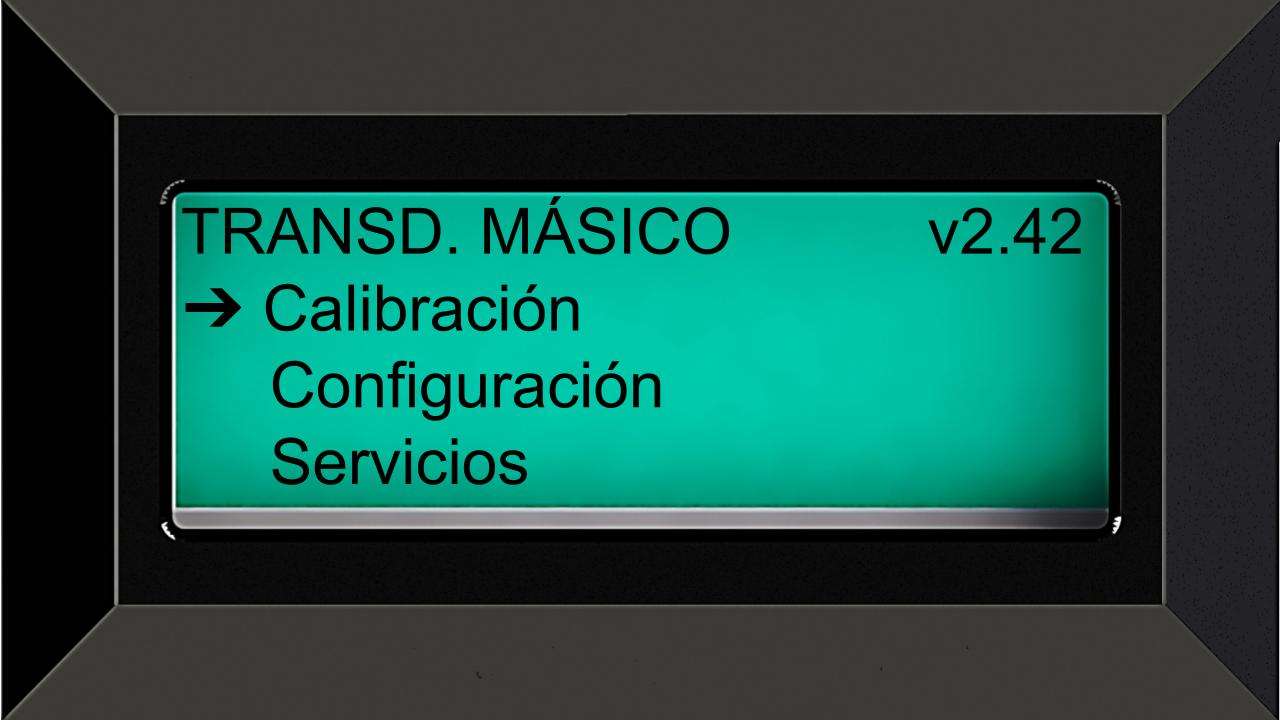

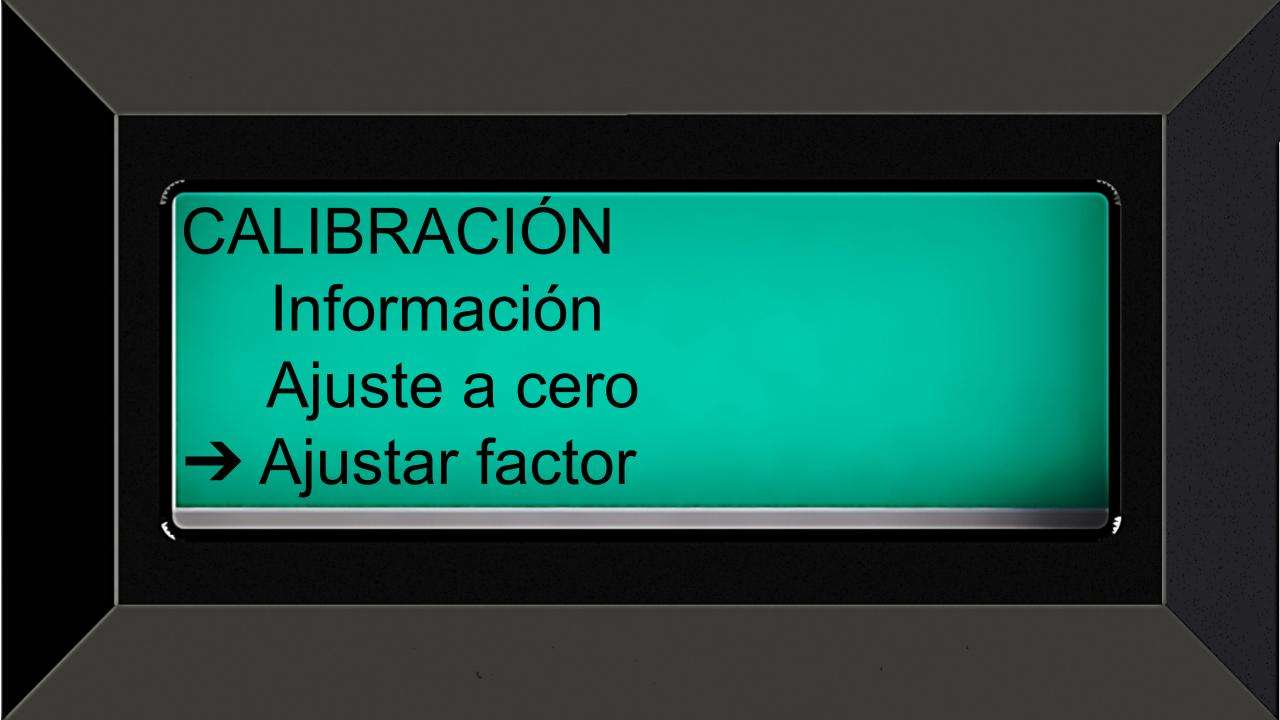

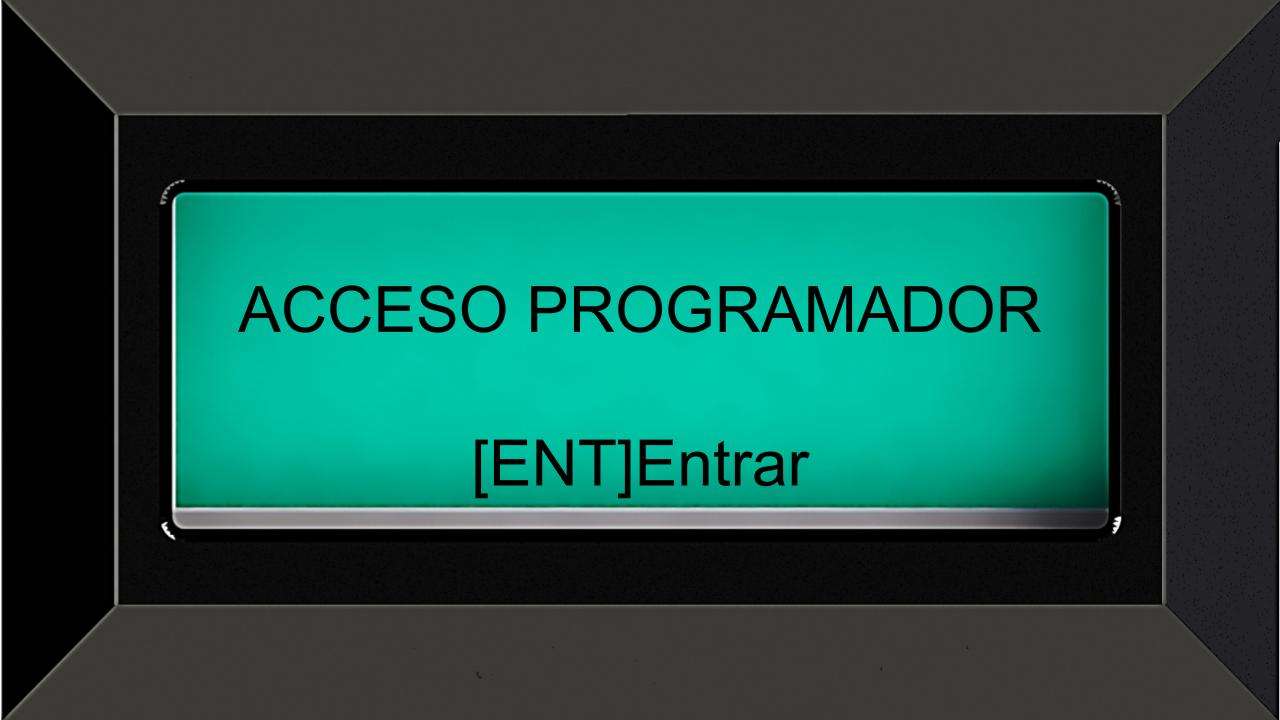

    Para acceder al menú siga la ruta de: Acceso Programador -> Panel de control -> Modulo Transductor -> Calibración -> Ajuste Factor -> Automático.
