Configurar tipo de medidor

    Configurar tipo de medidor

    En este menú se verán las configuraciones necesarias para comunicar un transductor flujo másico con un medidor de flujo másico, esta comunicación se logra a través de un MODBUS 485, abordaremos únicamente los menús del equipo, tomando en cuenta que la conexión física entre módulo - medidor ya existe y es funcional.

    La primer configuración corresponde al modelo medidor flujo másico, la versión más reciente de firmware en el transductor siempre tendrá la mejor compatibilidad con una mayor cantidad de medidores de flujo másico, aunque si aun no ha adquirido su medidor flujo másico es recomendable contacte el departamento de soporte para corroborar su compatibilidad, para este ejercicio tenemos la versión 2.42 G4S.

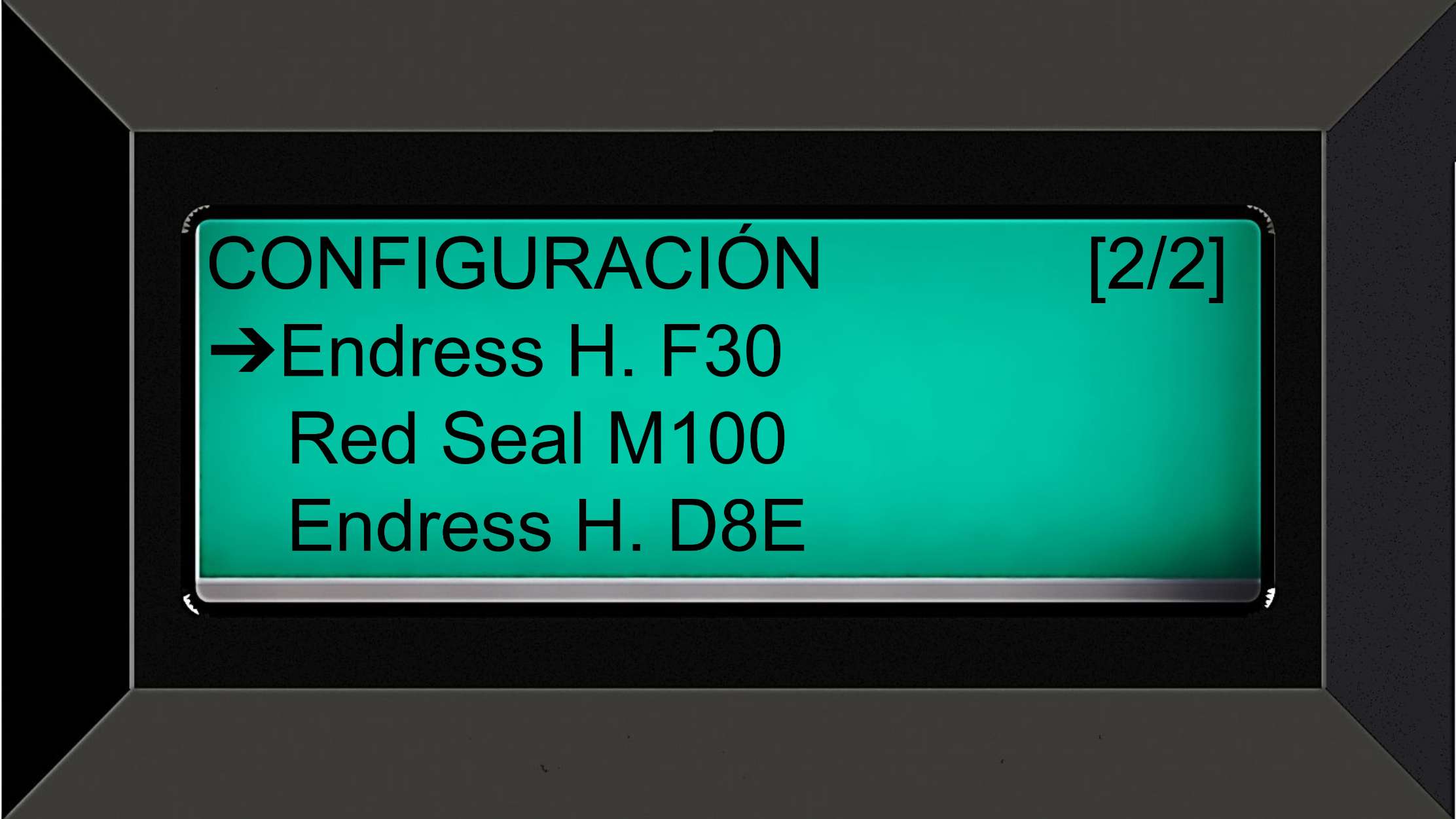

    La lista de tipo de medidor compatible es la siguiente:

    • Endress Hauser LPG

    • Micromotion

    • Krohne

    • Endress Hauser F30

    • Red Seal M100

    • Endress Hauser D8E

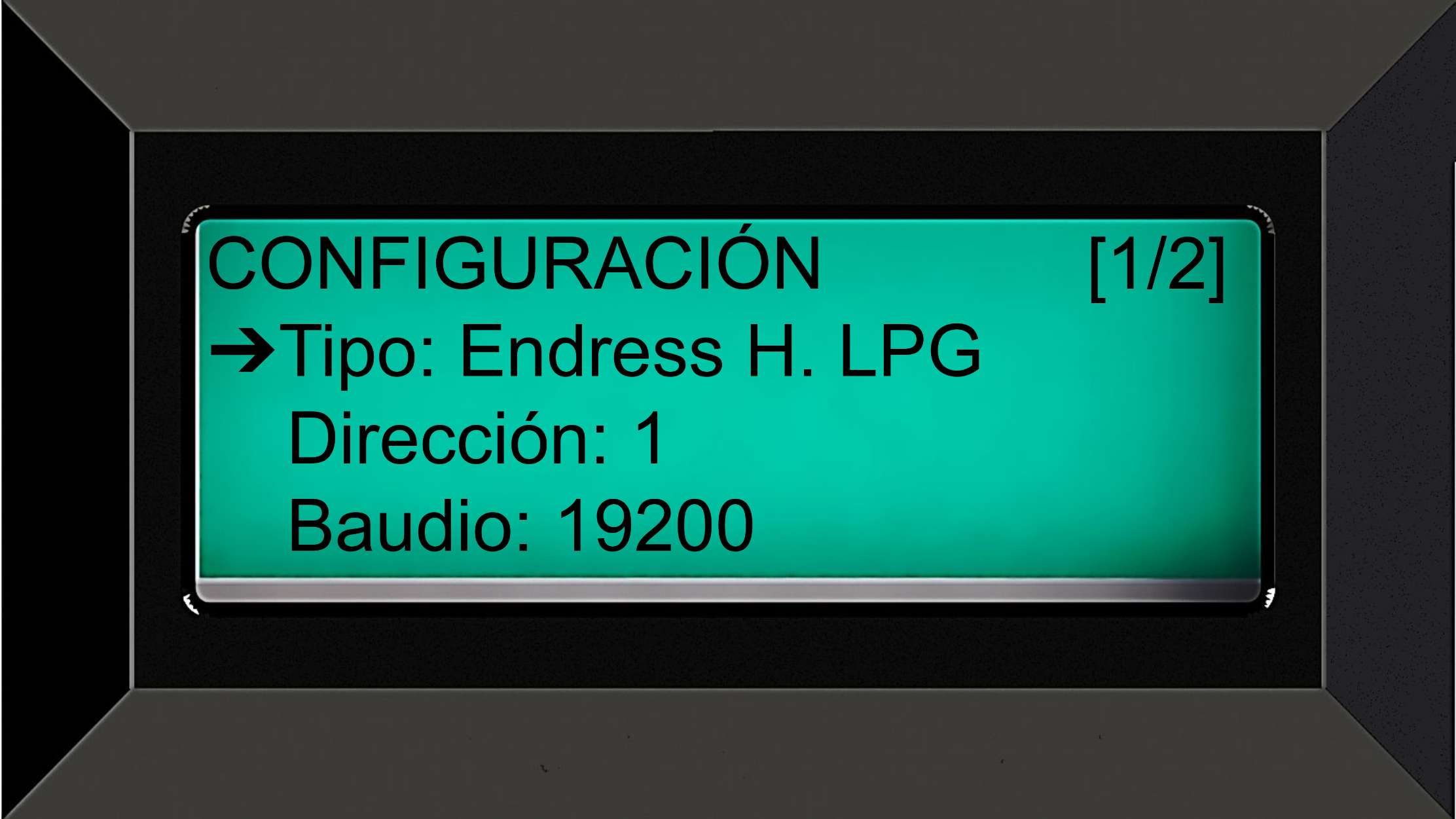

    Tipo

    Se tiene que elegir el tipo de medidor y presionar [Ent] Enter para elegirlo, de inmediato el transductor correrá un prueba para ver si el medidor másico responde, pero tambien dependera que la dirección y baudios sea la correcta, es proceso de evaluar la comunicación cada que se configura un parámetro será repetitiva para Tipo de Medidor, Dirección y Baudios.

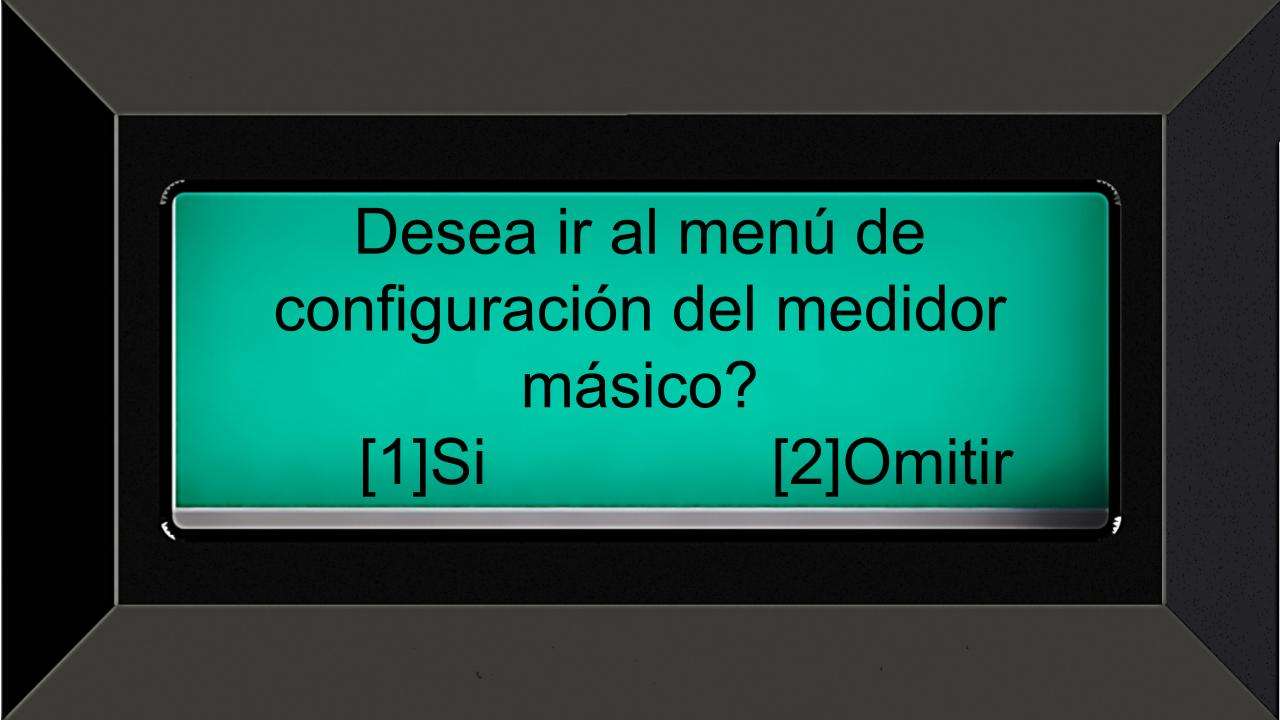

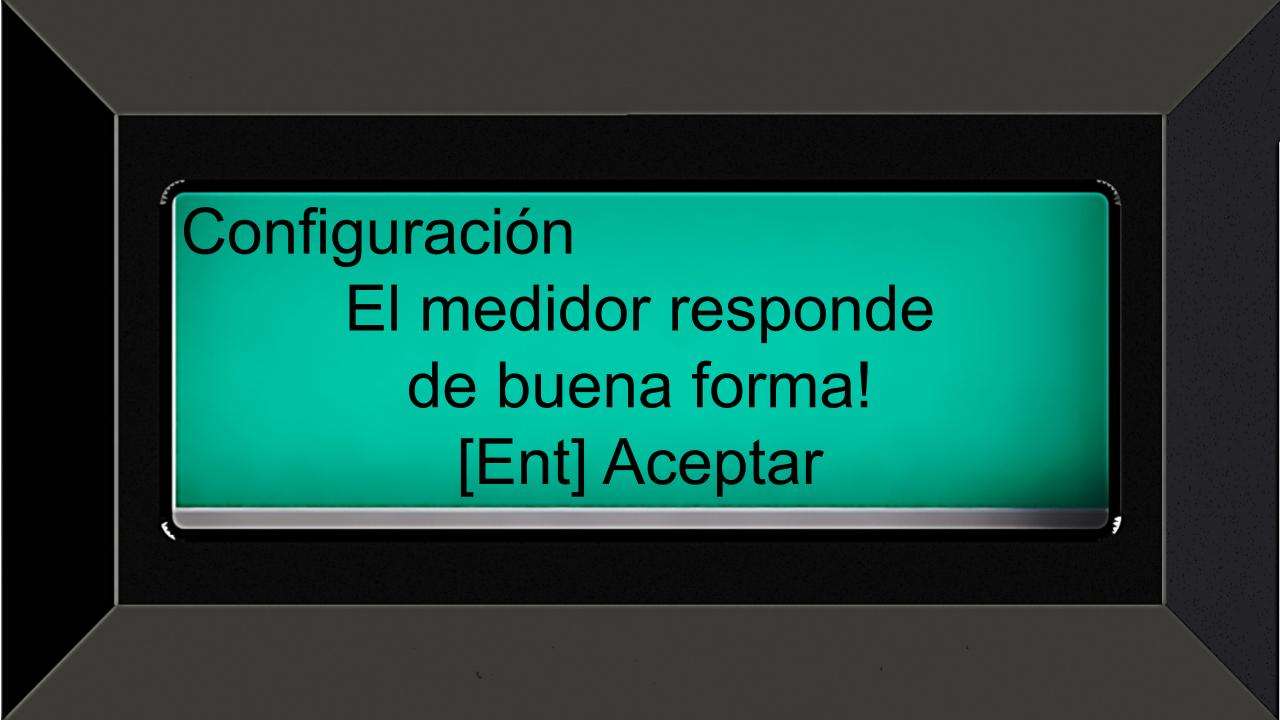

    En caso de que solo ajustando el tipo de medidor se logre la comunicación vera  un mensaje en la pantalla indicando que "el medidor responde de buena forma" y aparecerá un menú si desea configurar parámetros del medidor, este menú lo abordaremos posteriormente desde las configuraciones del transductor en el apartado de Módulo Transductor -> Configuración -> Configurar Medidor.

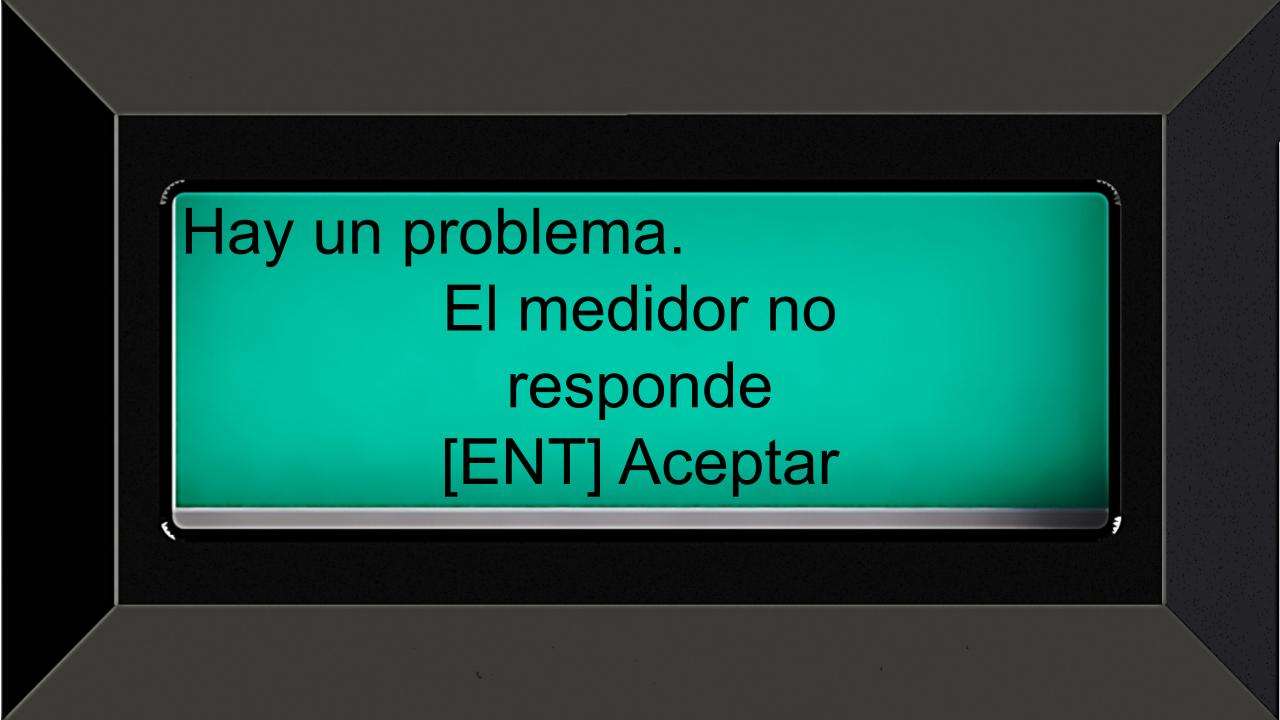

    Lo usual es que no se logre comunicar solo ajustando el tipo de medidor ya que la dirección y baudios no están configurados aun, lo que hará aparecer el siguiente mensaje de “El medidor no responde”.




    Dirección

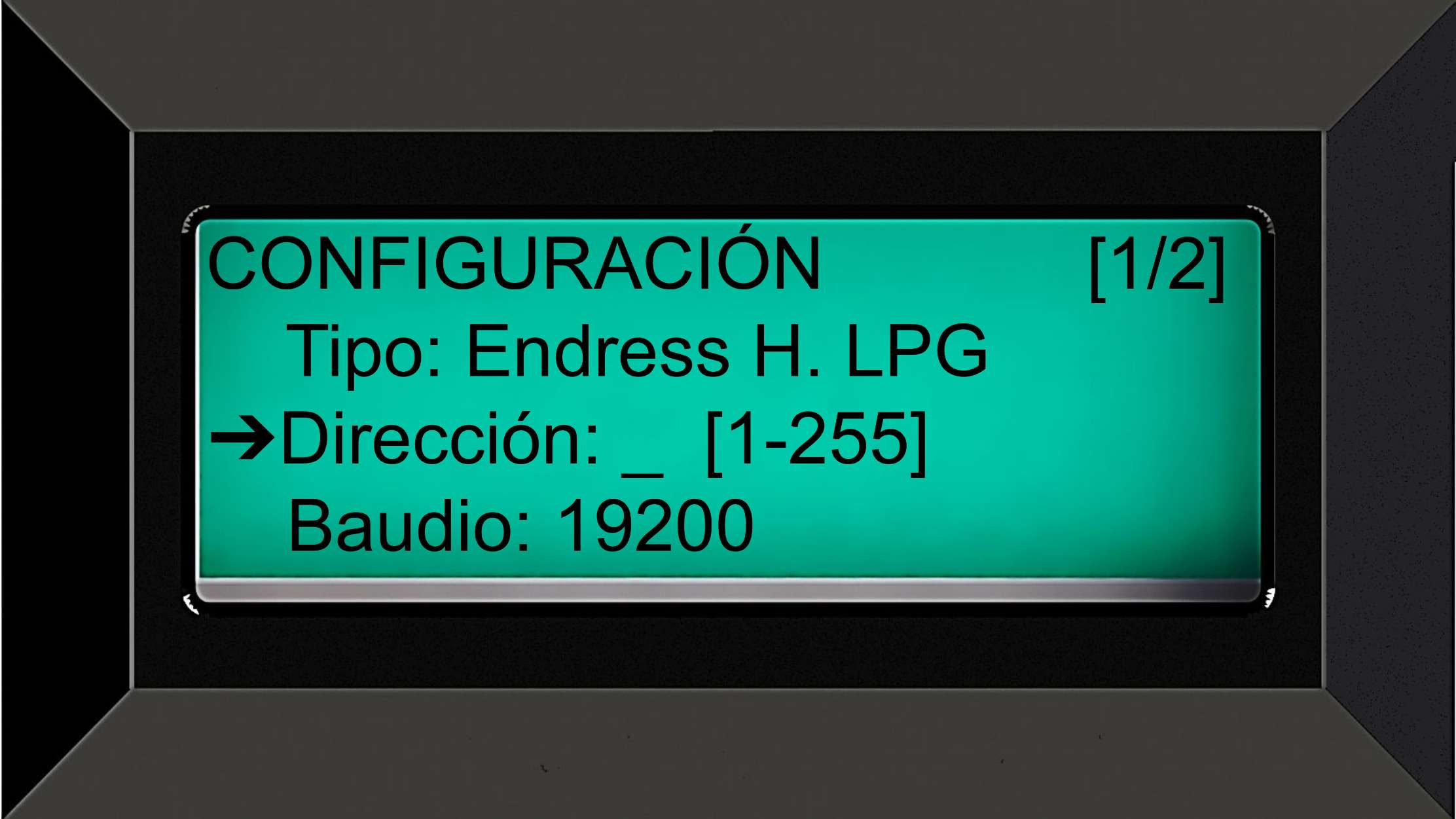

    La segunda configuración corresponde a la dirección, este es el canal por el cual estará transmitiendo información, va de 1 a 255, en caso de tener contacto con el distribuidor o fabricante puede consultar este valor o solicitar en la orden de compra del medidor flujo másico este sea configurado de fábrica con una dirección y baudios en particular.


    Conociendo el valor de la dirección es necesario ingresar el valor numérico y presione [Ent] Enter en el teclado para guardar el cambio, después de esto el equipo realizará una prueba de comunicación para verificar si el medidor másico responde.



    En caso de que ajustando la dirección se logre la comunicación vera  un mensaje en la pantalla indicando que "el medidor responde de buena forma" y aparecerá un menú si desea configurar parámetros del medidor, este menú lo abordaremos posteriormente desde las configuraciones del transductor en el apartado de Módulo Transductor >> Configuración >> Configurar Medidor.


    Si no logra comunicar ajustando el tipo de medidor y dirección, quedaria pendiente ajustar baudios , como no logrará comunicar aprecerá el siguiente mensaje de “El medidor no responde”.



    Baudios

    La tercera y última configuración se debe de especificar la velocidad de transmisión de datos, esta tiene parámetros ya establecidos que parten desde: 1200, 2400, 4800, 9600, 19200, 38400, 57600 y 115200 baudios.

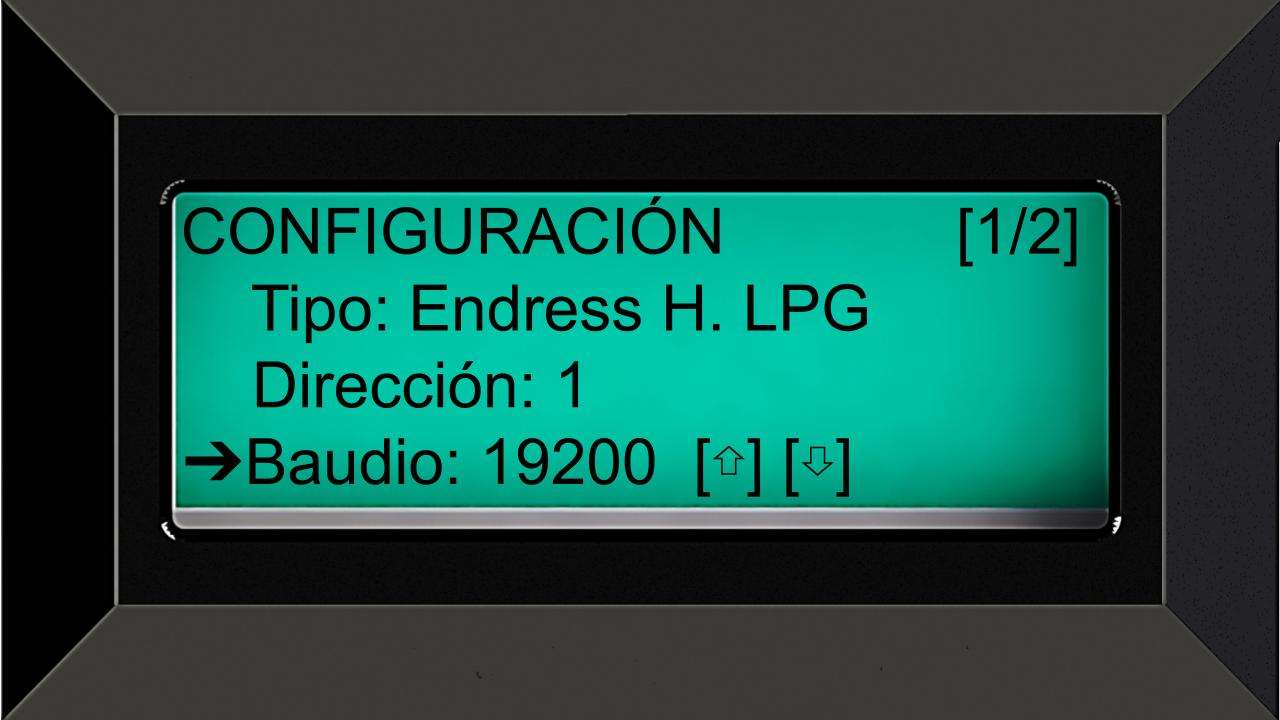

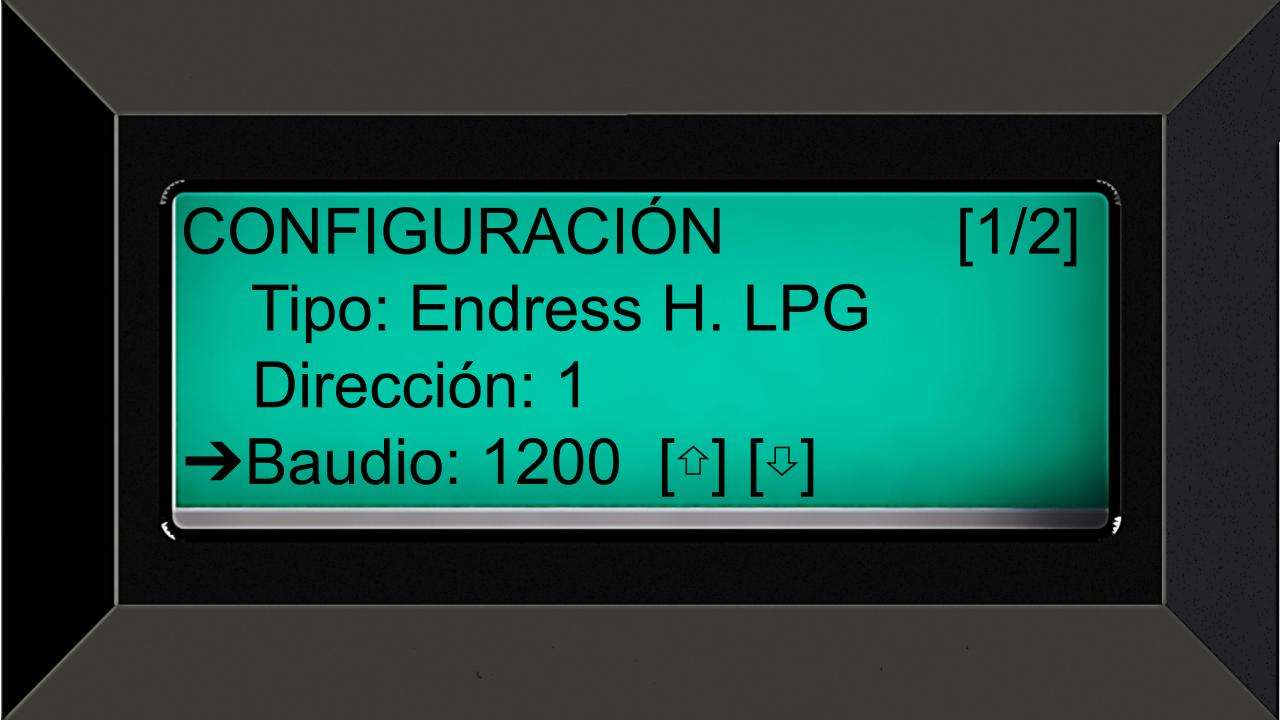

    Conociendo el valor de los baudios es necesario elegir el valor con las flechas y presionar [Ent] Enter en el teclado para guardar el cambio, después de esto el equipo realizará una prueba de comunicación para verificar si el medidor másico responde.




    Al tener la comunicación establecida mostrando un mensaje en la pantalla indicando que "el medidor responde de buena forma" y aparecerá un menú si desea configurar parámetros del medidor, este menú se puede abordar posteriormente desde las configuraciones del transductor en el apartado de Módulo Transductor >> Configuración >> Configurar Medidor.



    Ahora veremos el ejemplo donde conocemos el tipo de medidor pero no conozco la dirección o baudios para lograr comunica al medidor, usaremos la función de buscar comunicación.


    Buscar comunicación

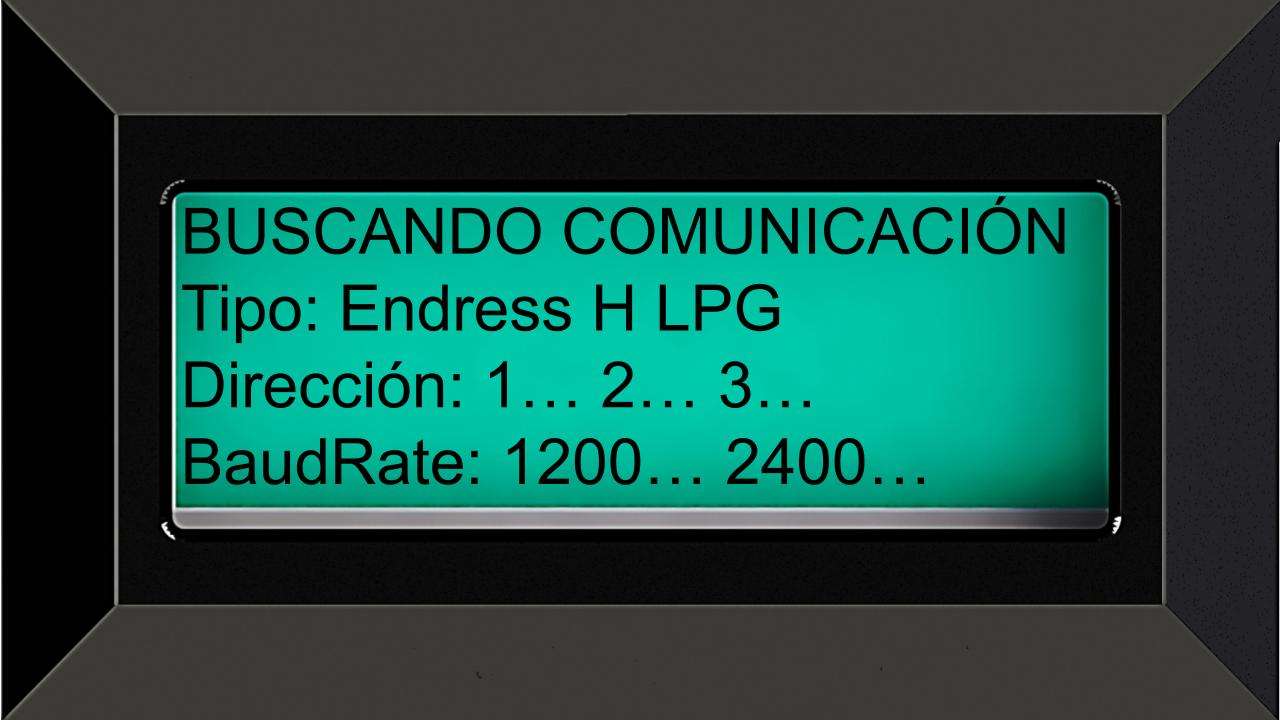

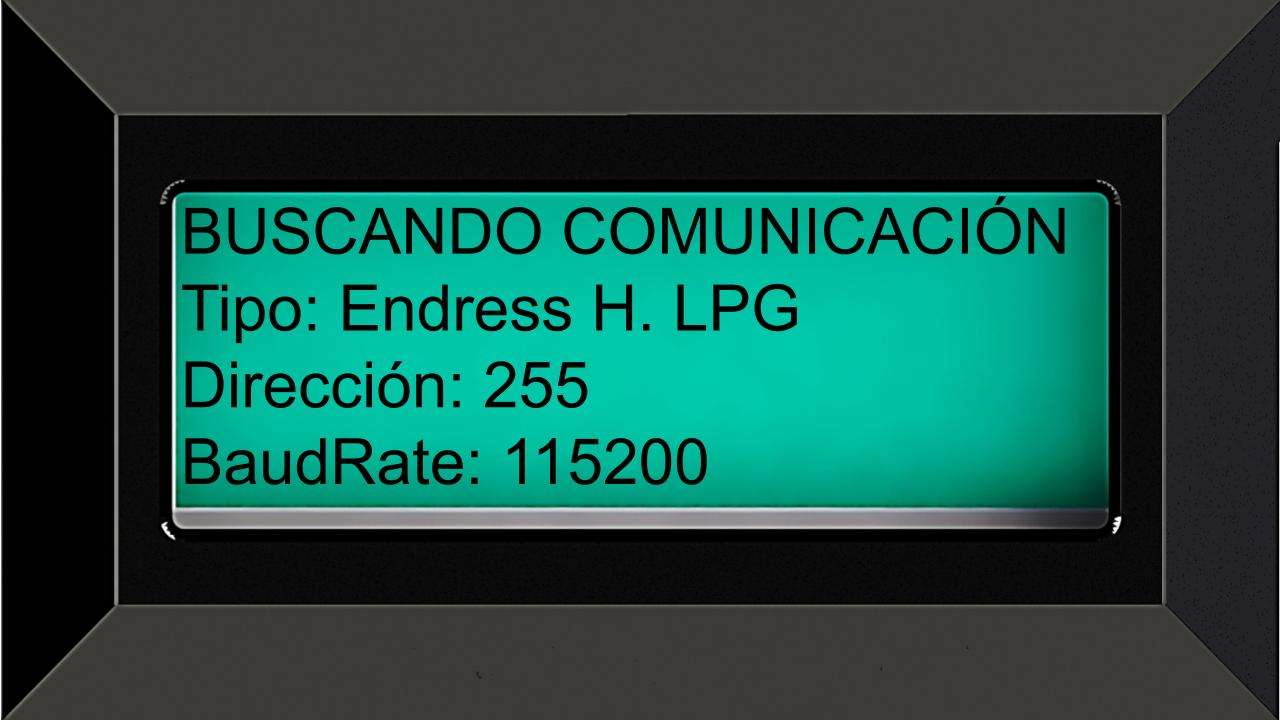

    Esta función realiza un escaneo haciendo iteraciones entre las "255 direcciones" disponibles con cada una de las velocidades “Baudios” establecidos en la configuración, si el medidor flujo másico responde en alguna de ellas se mostrará el mensaje de “Medidor comunica de buena forma” y pasará a mostrar el mensaje si desea configurar parámetros del medidor.

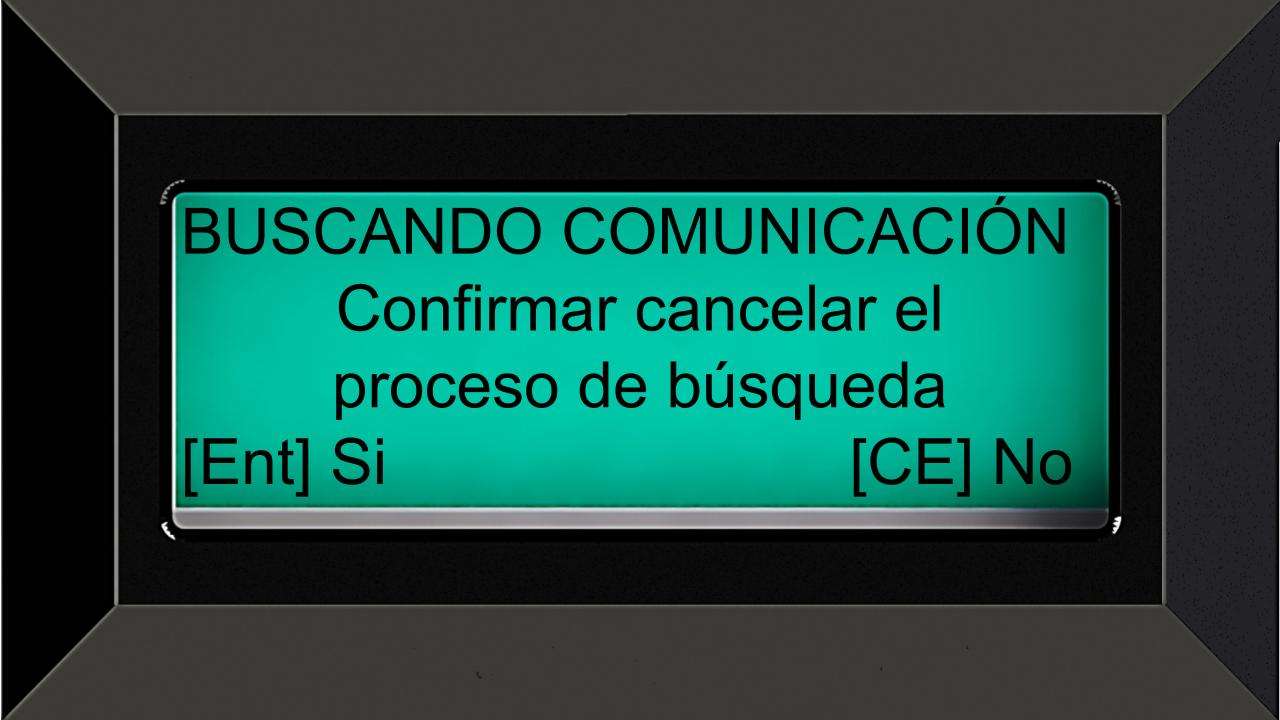

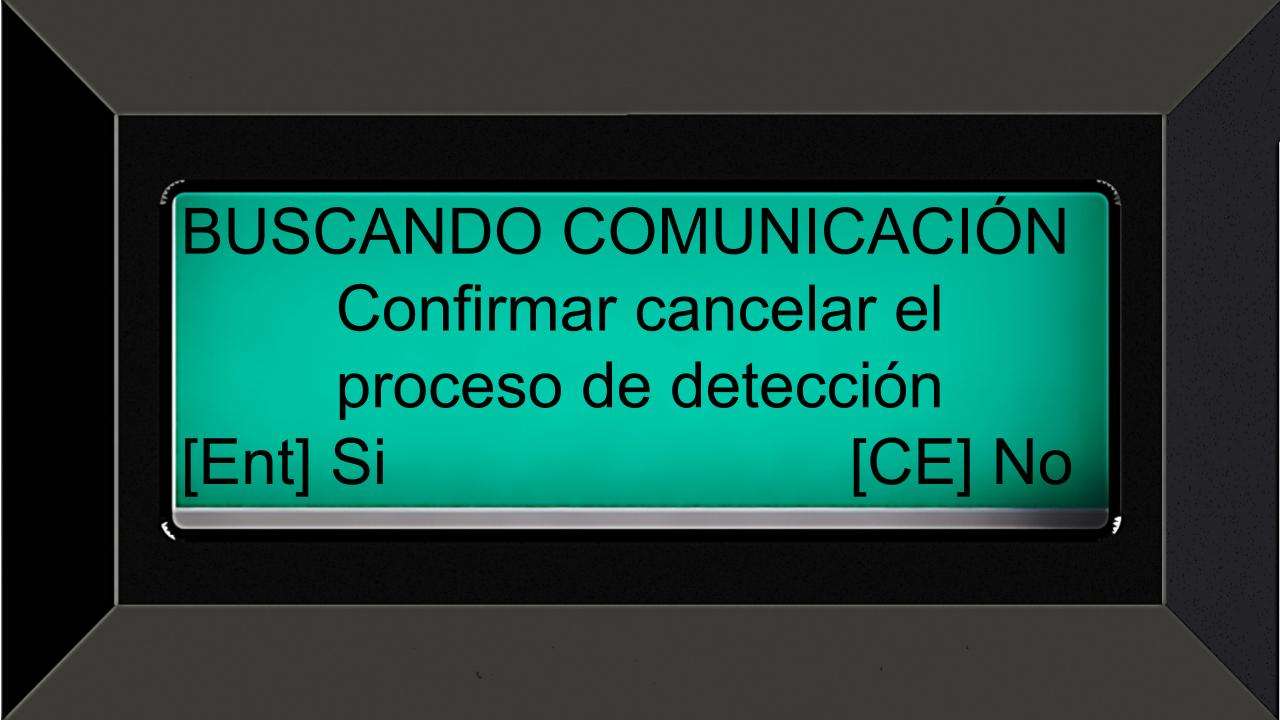

    En caso de requerir cancelar el proceso de buscar medidor se puede usar la tecla [CE] al pulsarla se mostrará un menú de confirmar si desea cancelar el proceso de búsqueda presionando ahora la tecla [Ent] para cancelar y [CE] para salir de este menú, de igual forma si no confirma dentro del tiempo esperado el equipo va a continuar con el proceso de escaneo, si cancela se confirmara un mensaje de “El medidor no responde”.




    Detectando medidor

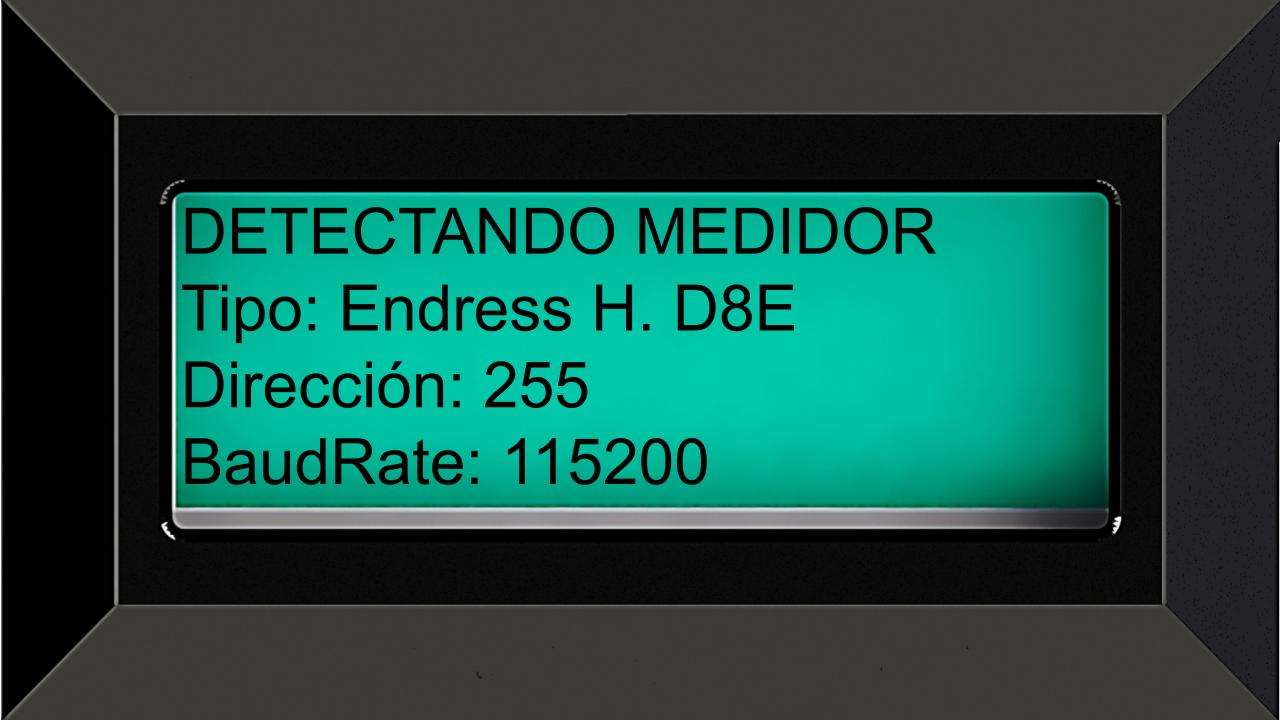

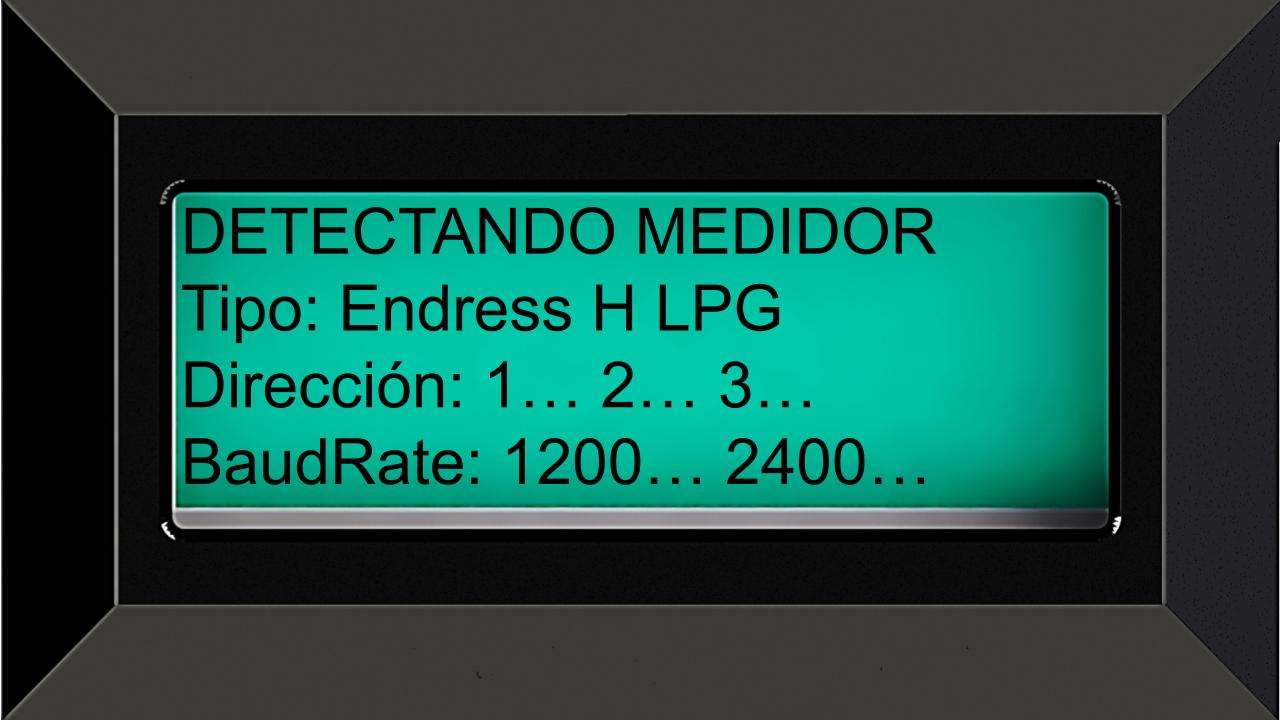

    Esta opción incluye la misma función que buscar comunicación pero con el añadido que ahora realizará todas las iteraciones de baudios y direcciones con cada tipo de medidor.


    En caso de requerir cancelar el proceso de buscar medidor se puede usar la tecla [CE] al pulsarla se mostrará un menú de confirmar si desea cancelar el proceso de búsqueda presionando ahora la tecla [Ent] para cancelar y [CE] para salir de este menú, de igual forma si no confirma dentro del tiempo esperado el equipo va a continuar con el proceso de escaneo, si cancela se confirmara un mensaje de “El medidor no responde”.



    Para llegar a este menú siga la ruta de: Acceso Programador -> Panel de Control -> Modulo Transductor -> Configuraciones -> Tipo de medidor.
