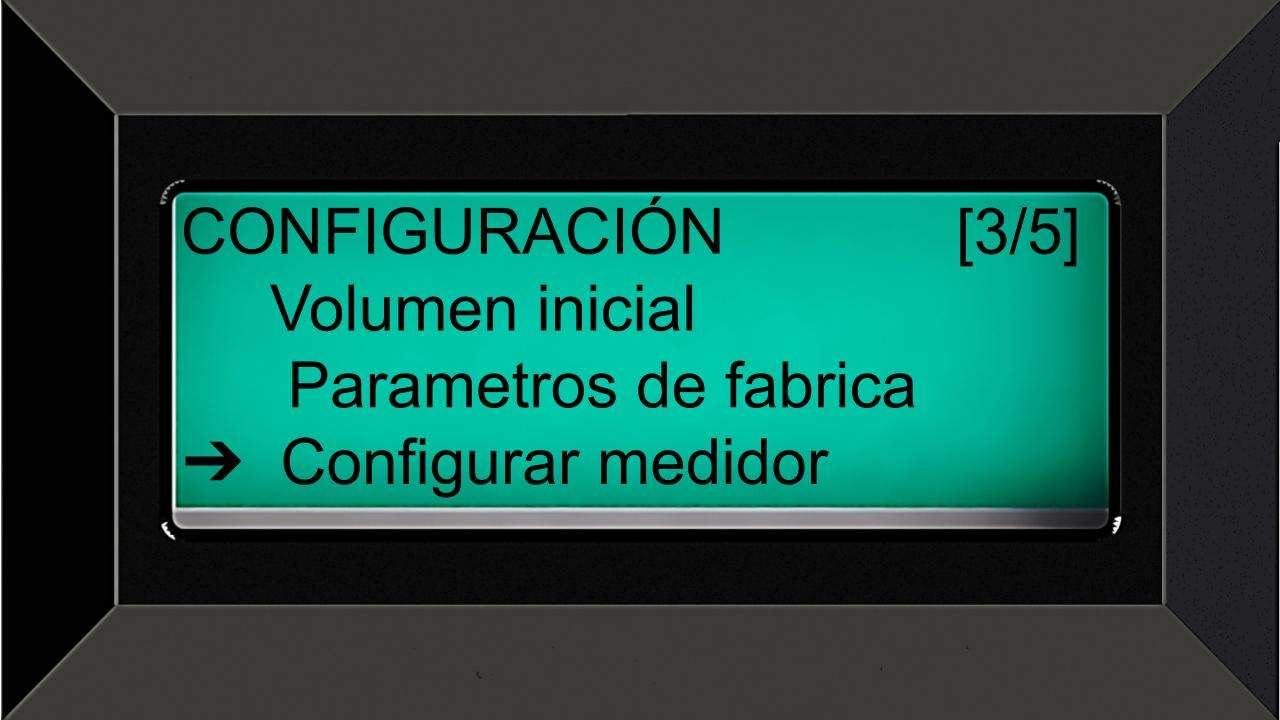

Configurar medidor

    Configurar el medidor flujo másico


    Dentro de este apartado se tienen las configuraciones de cutoff, las cuales son un apoyo para realizar ajustes finos al comportamiento del medidor en conjunto con el producto que estamos midiendo.

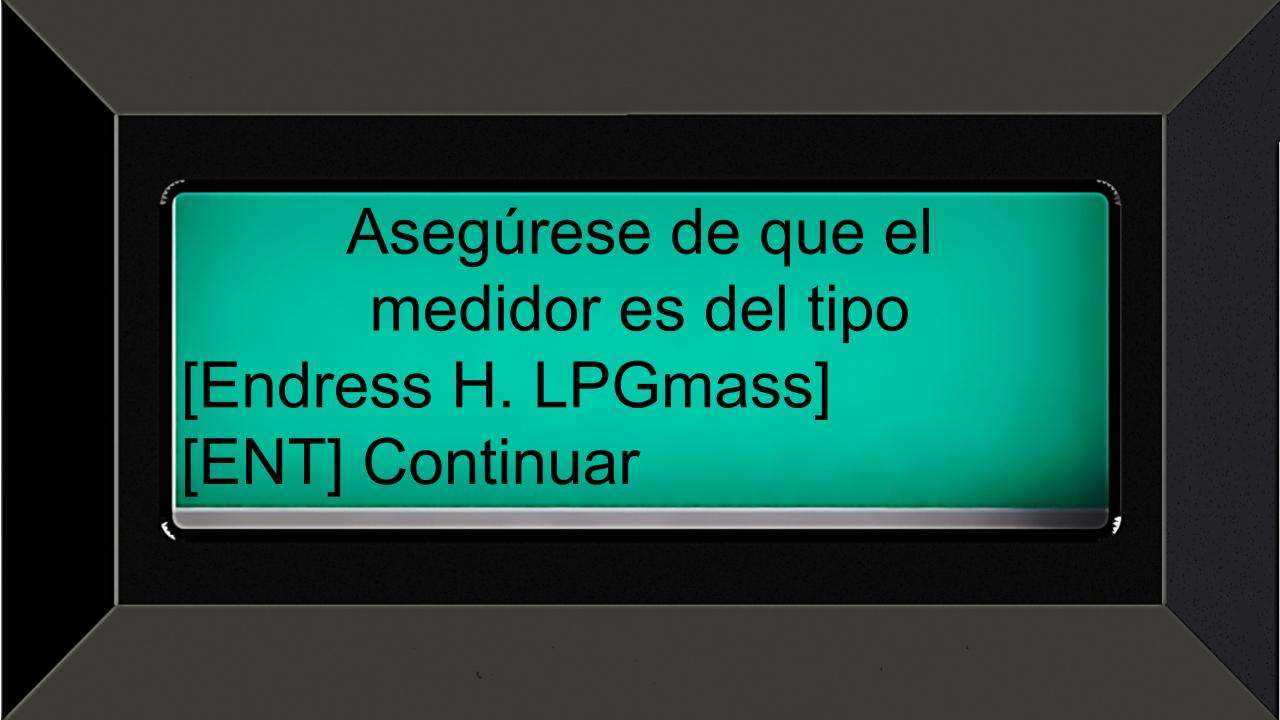

    Al entrar a la configuración aparece un menú de advertencia que solicita confirmar el modelo del medidor de flujo másico, debido a que algunos medidores son compatibles en parámetros de comunicación, pero no en espacios de memoria. Si el modelo no es el adecuado, existe el riesgo de grabar una configuración en un espacio de memoria erróneo.

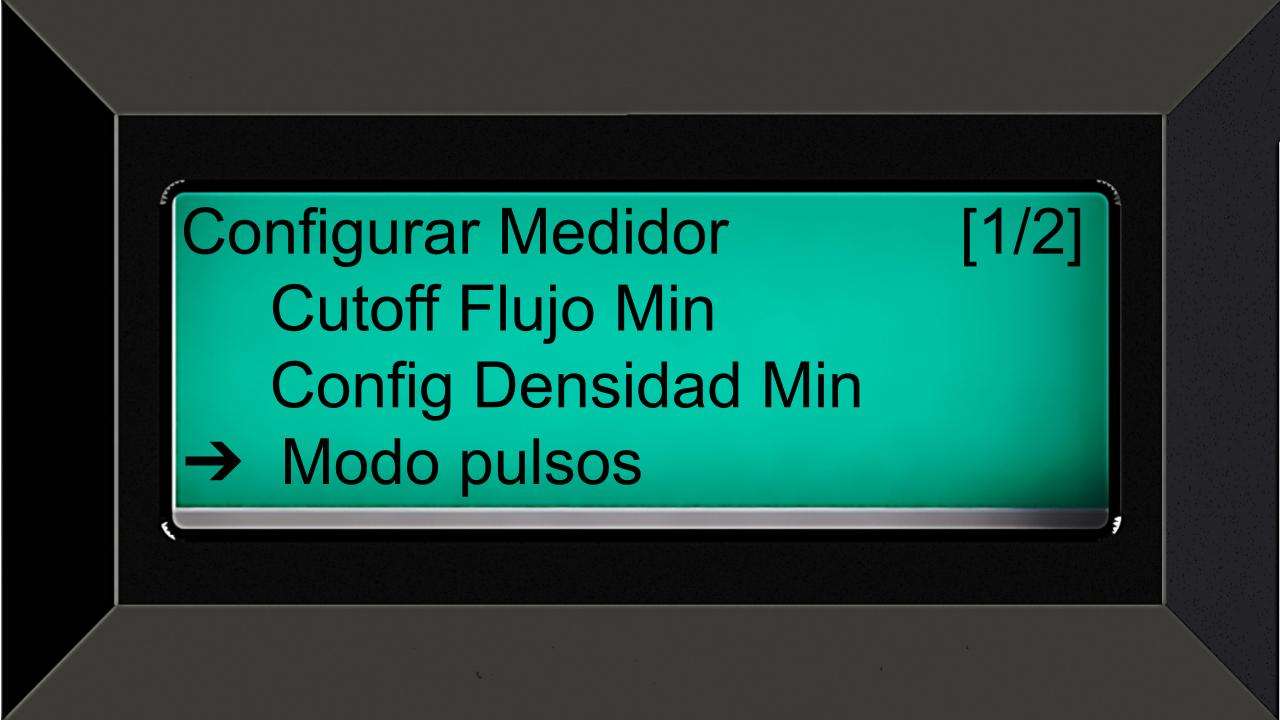

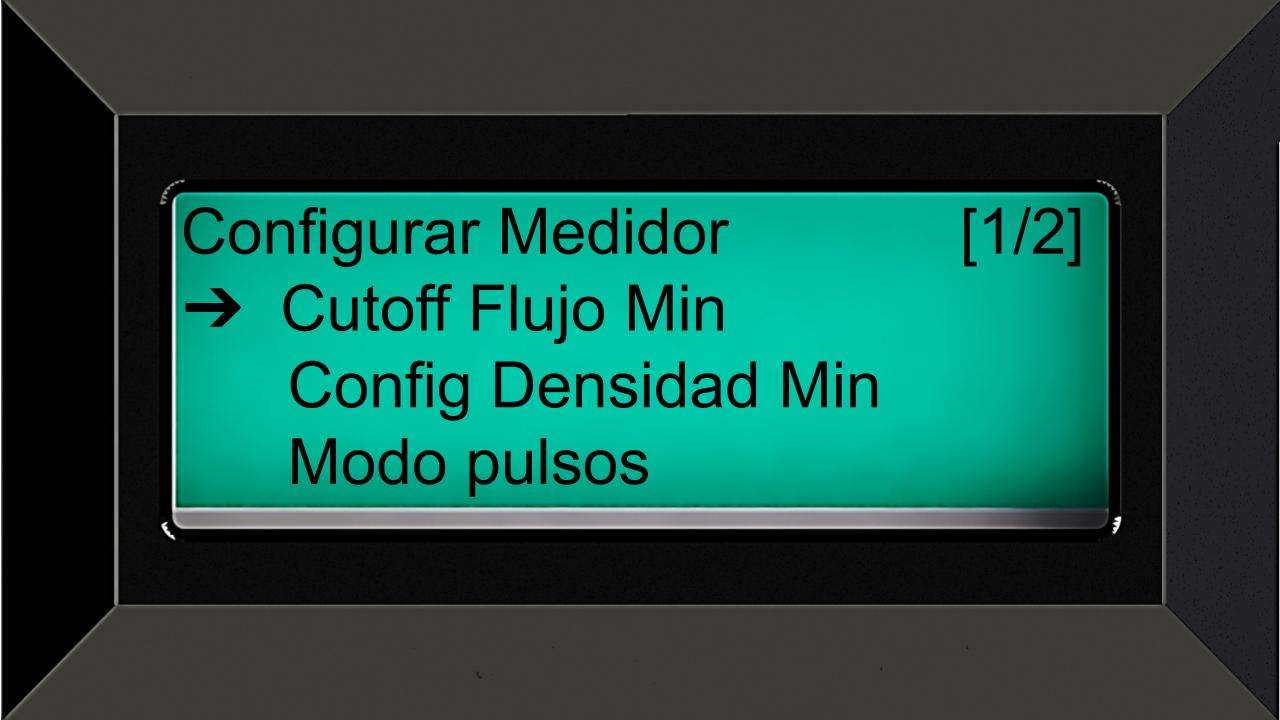

    Al presionar la tecla [ENT] para continuar, aparecerán los siguientes parámetros:

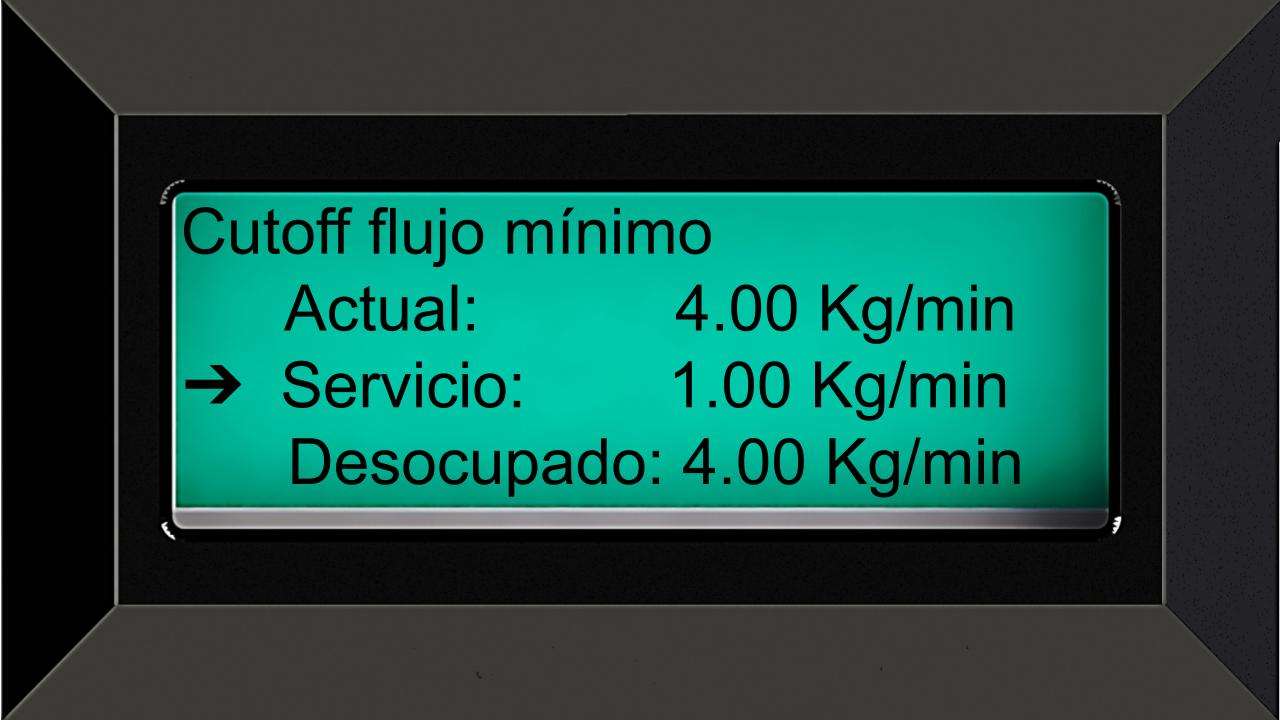

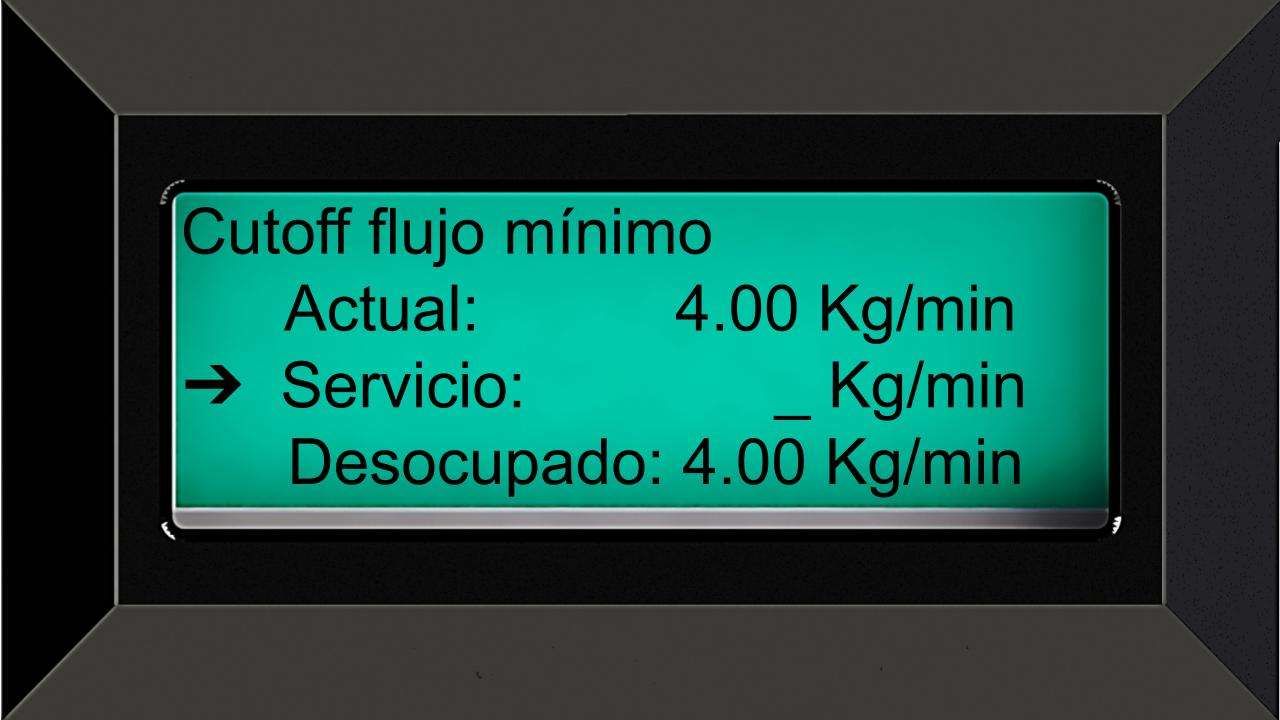

    Cutoff Flujo Mínimo Servicio

    Esta configuración permite modificar el flujo mínimo a considerar dentro y fuera de un servicio.

    • Definición: Durante un servicio, el equipo continuará añadiendo masa al servicio hasta que el flujo llegue a 1 Kg/min. Si el flujo es inferior, la masa en movimiento dejará de contabilizarse y comenzará el tiempo de cierre del movimiento.
    • Sensibilidad: A mayor valor, menor sensibilidad al contabilizar producto al finalizar el servicio cuando el flujo disminuye, pero también ayuda a no añadir producto con baja densidad.
    • Rango: 1.00 a 4.00 Kg/min.

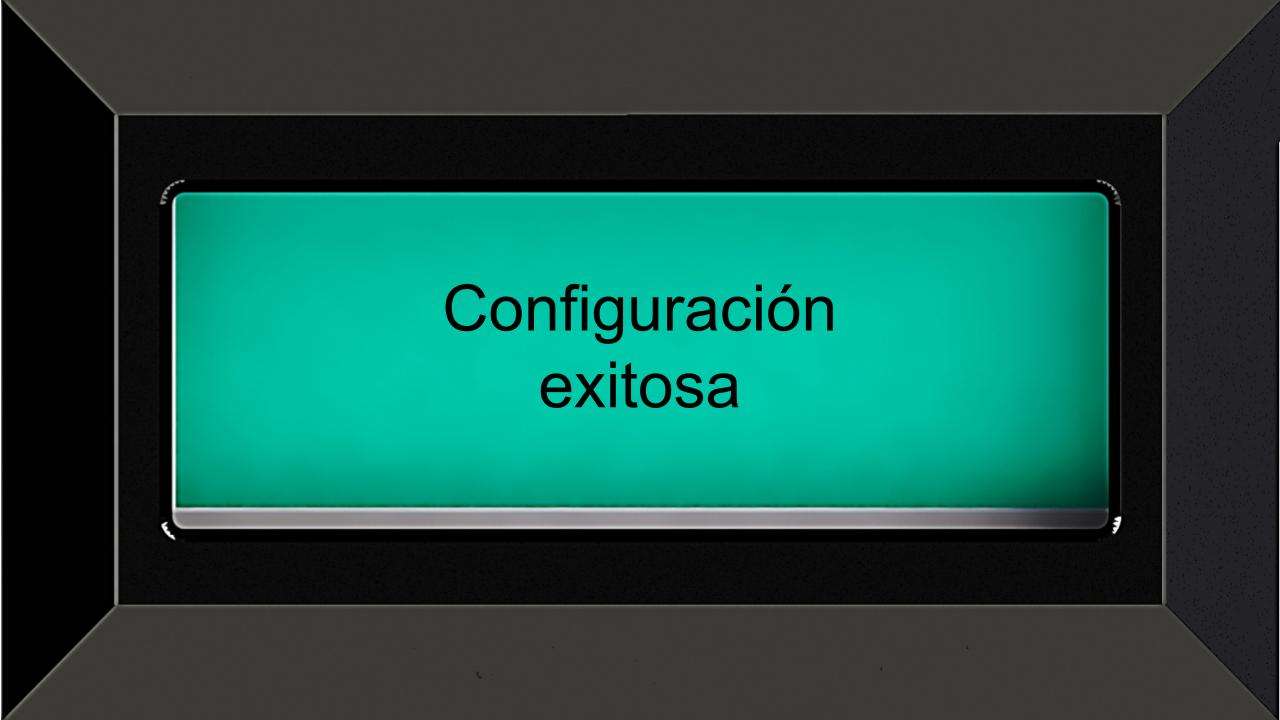

    • Edición: Presionar [ENT] para modificar el parámetro. Al confirmar el nuevo valor (ejemplo: 2.00 Kg/min), se mostrará un mensaje indicando que la configuración fue exitosa.
    • Navegación: Usar las flechas [⇧] [⇩] para seleccionar el siguiente parámetro.

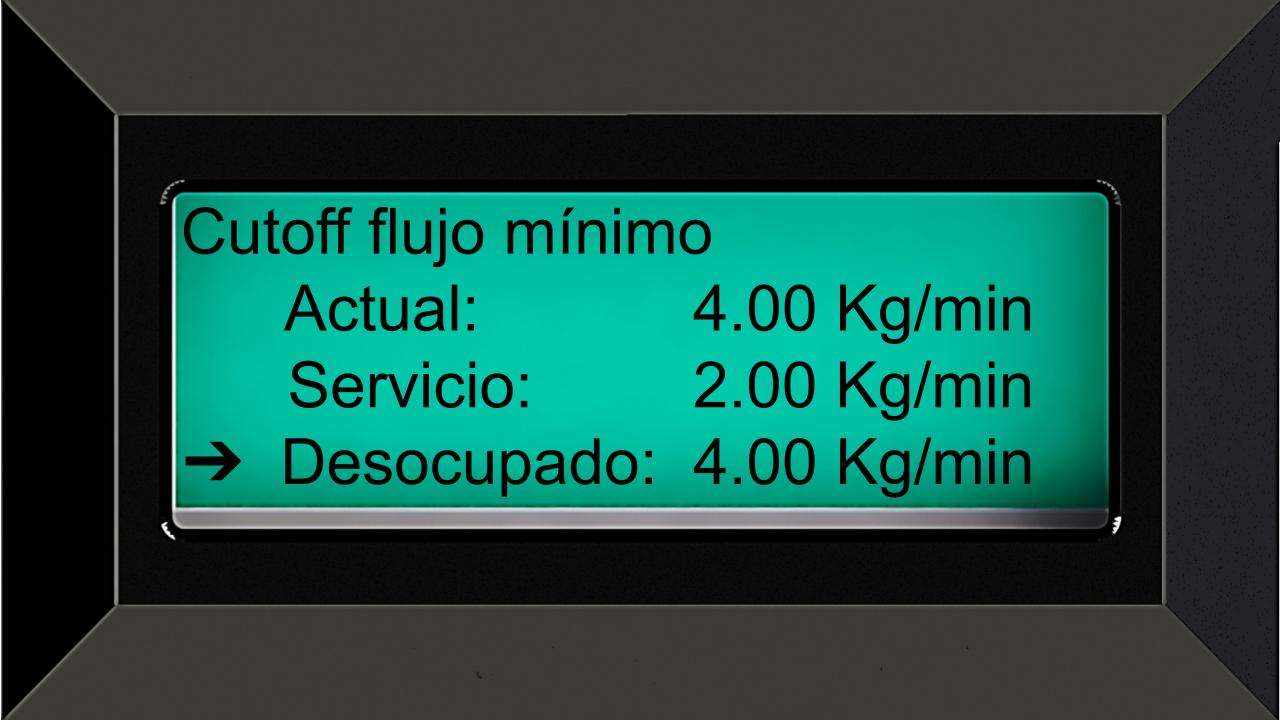

    Cutoff Flujo Mínimo Desocupado

    Cuando el equipo está desocupado (sin gestionar un servicio), este parámetro previene la inicialización de un servicio no intencionado debido a falsos positivos de flujo.

    • Definición: Si el medidor no está presurizado, puede enviar lecturas erróneas al transductor.
    • Sensibilidad: A mayor valor, menor sensibilidad al contabilizar producto en movimiento por el medidor.
    • Recomendación: Se sugiere un valor superior a 5 Kg/min.
    • Rango: 4.00 a 40.00 Kg/min.

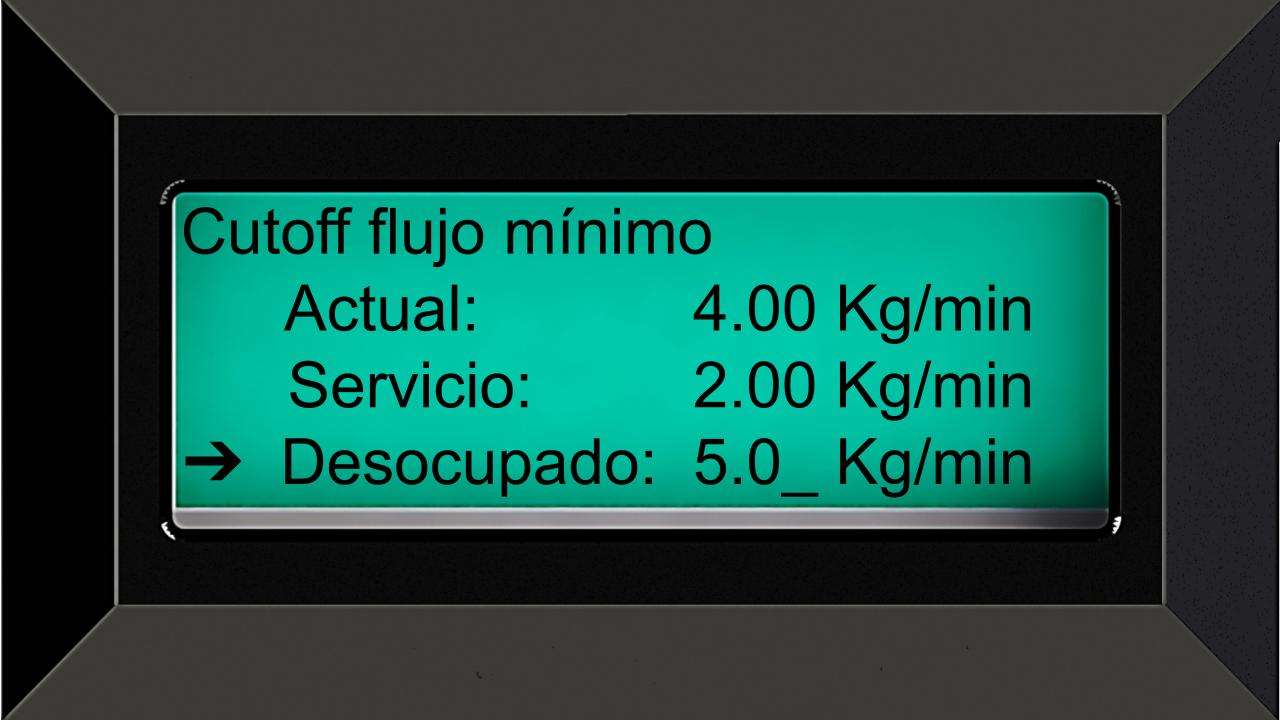

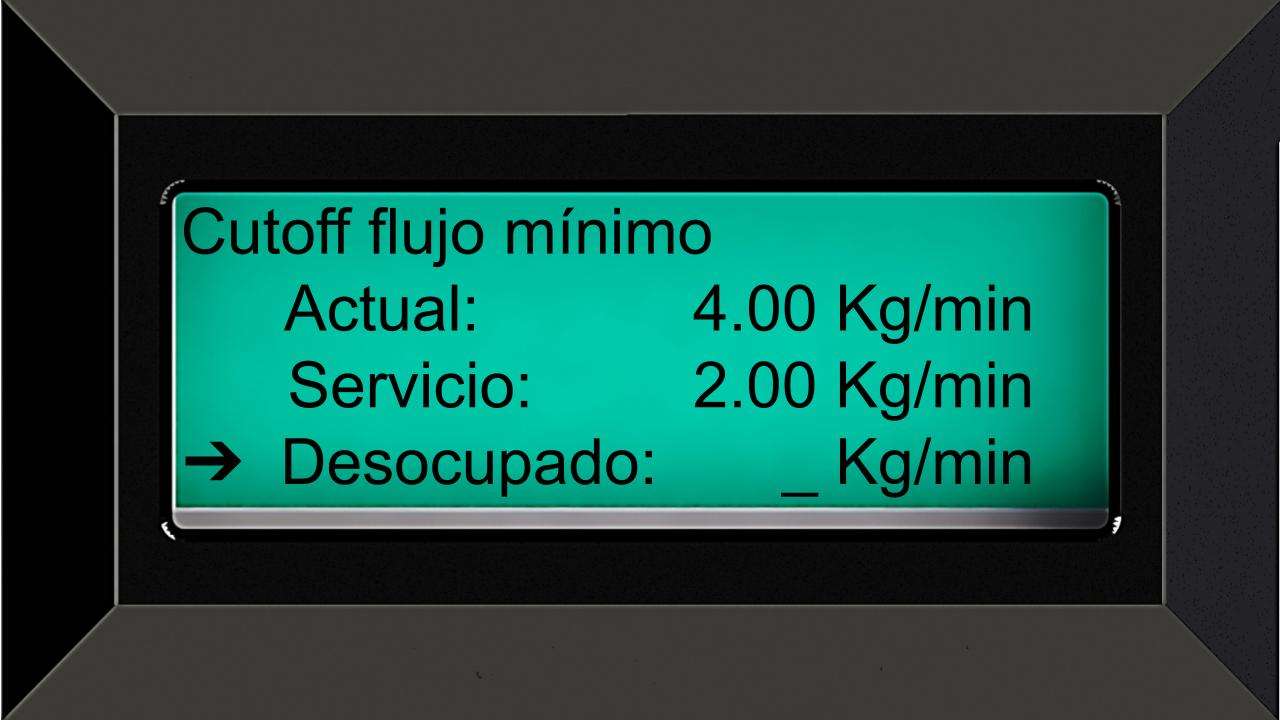

    • Edición: Presionar [ENT] para modificar el parámetro. Al confirmar el nuevo valor (ejemplo: 5.00 Kg/min), se mostrará un mensaje indicando que la configuración fue exitosa.

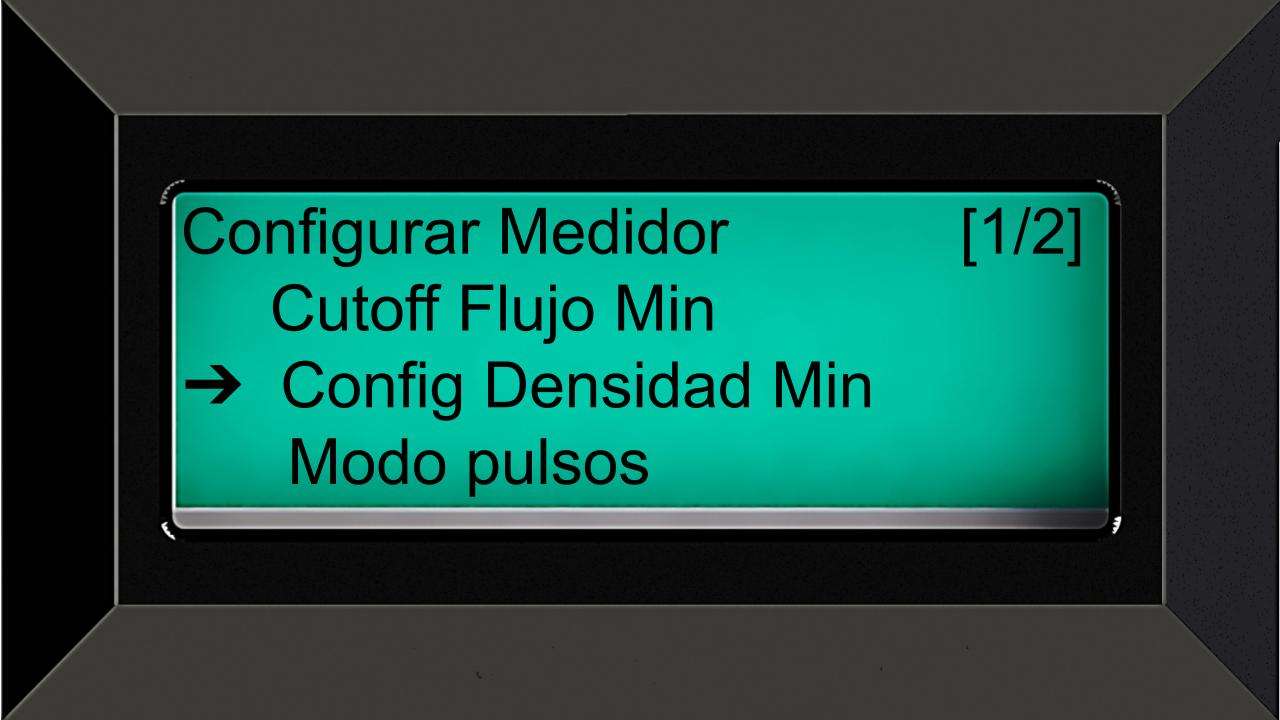

    Cutoff Densidad Mínima

    Este parámetro aumenta o disminuye la sensibilidad cuando el equipo está desocupado.


    • Función: Si el medidor no está completamente presurizado, puede enviar falsos positivos de flujo al transductor y comenzar a realizar un servicio.
    • Condición: Si la densidad del producto en la tubería no supera la densidad minima, será ignorado.
    • Dependencia: El valor debe alinearse con la densidad del producto manejado en el equipo. Si el parámetro es más alto que la densidad del producto, nunca se reflejará un servicio sin inicio.

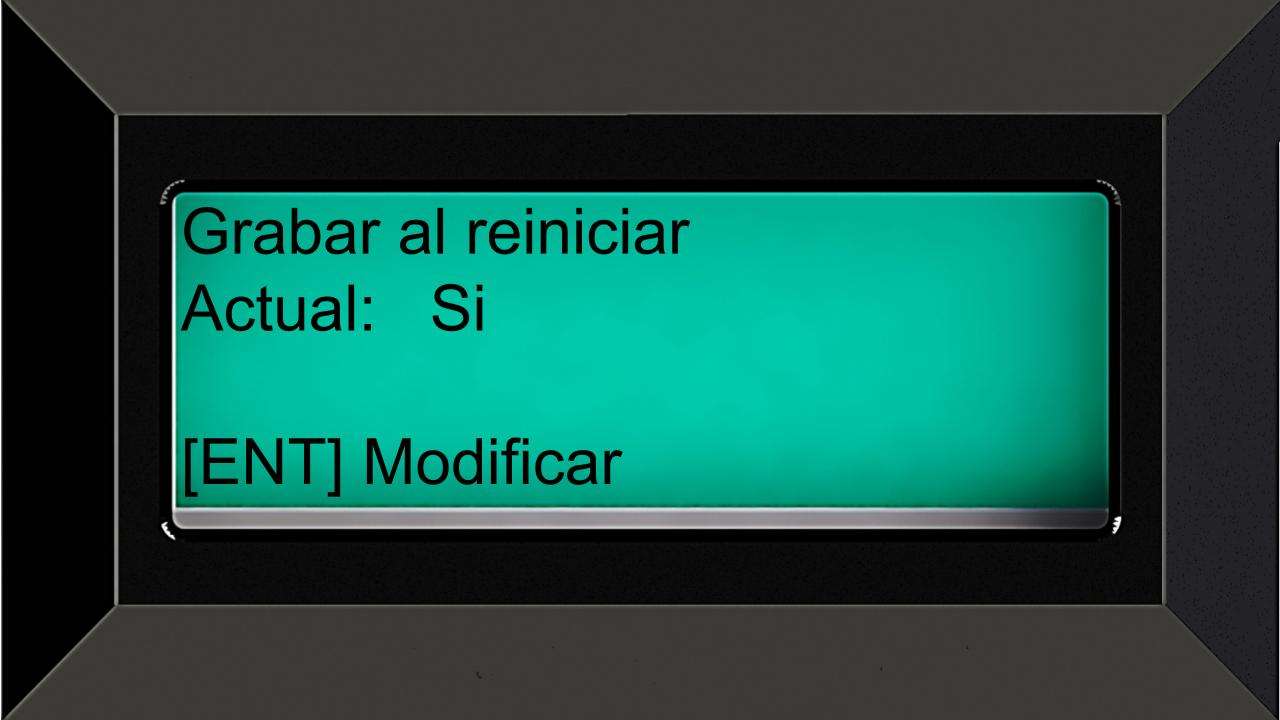

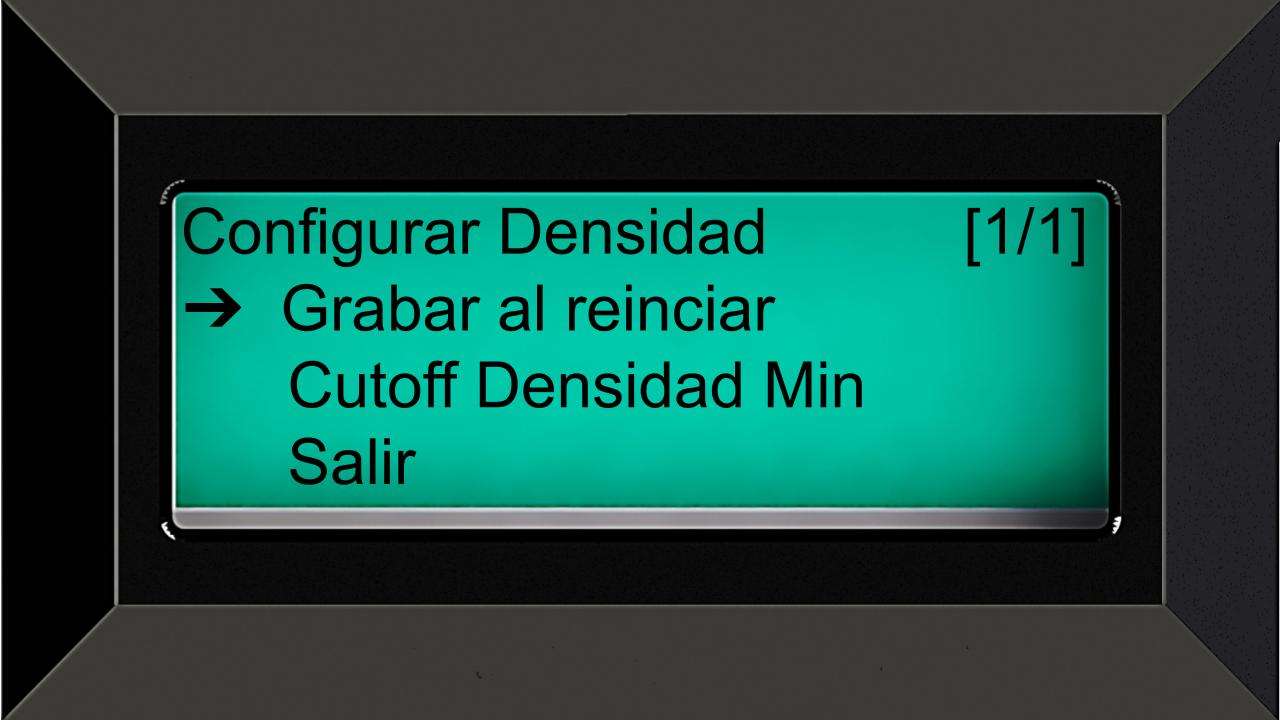

    Grabar al Reiniciar

    Este ajuste permite definir si el parámetro de cutoff de densidad mínima se grabará en cada reinicio del transductor de flujo másico.

    • Por default esta opción esta configurada en [SI].
    • Modificación: Presionar [ENT], usar las flechas [⇧] [⇩] para cambiar a [NO], y presionar [ENT] nuevamente para guardar el cambio.
    • Confirmación: Se mostrará un mensaje indicando que la configuración fue exitosa.

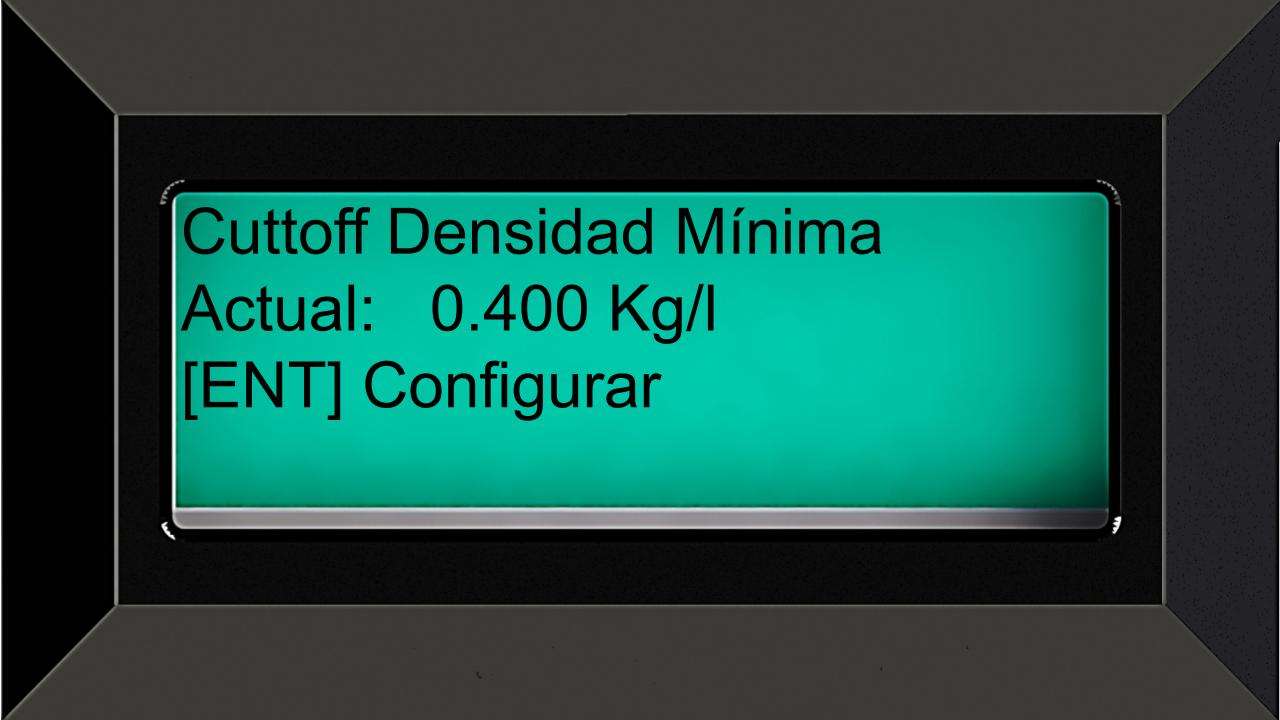

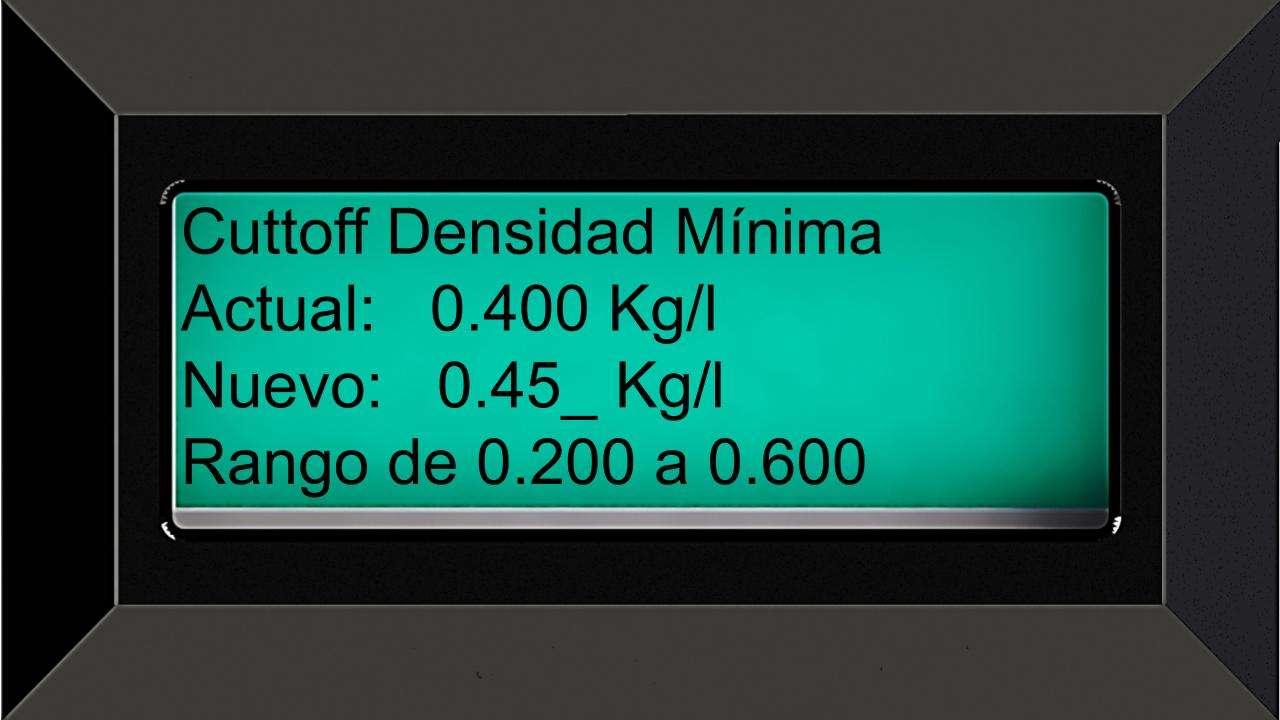

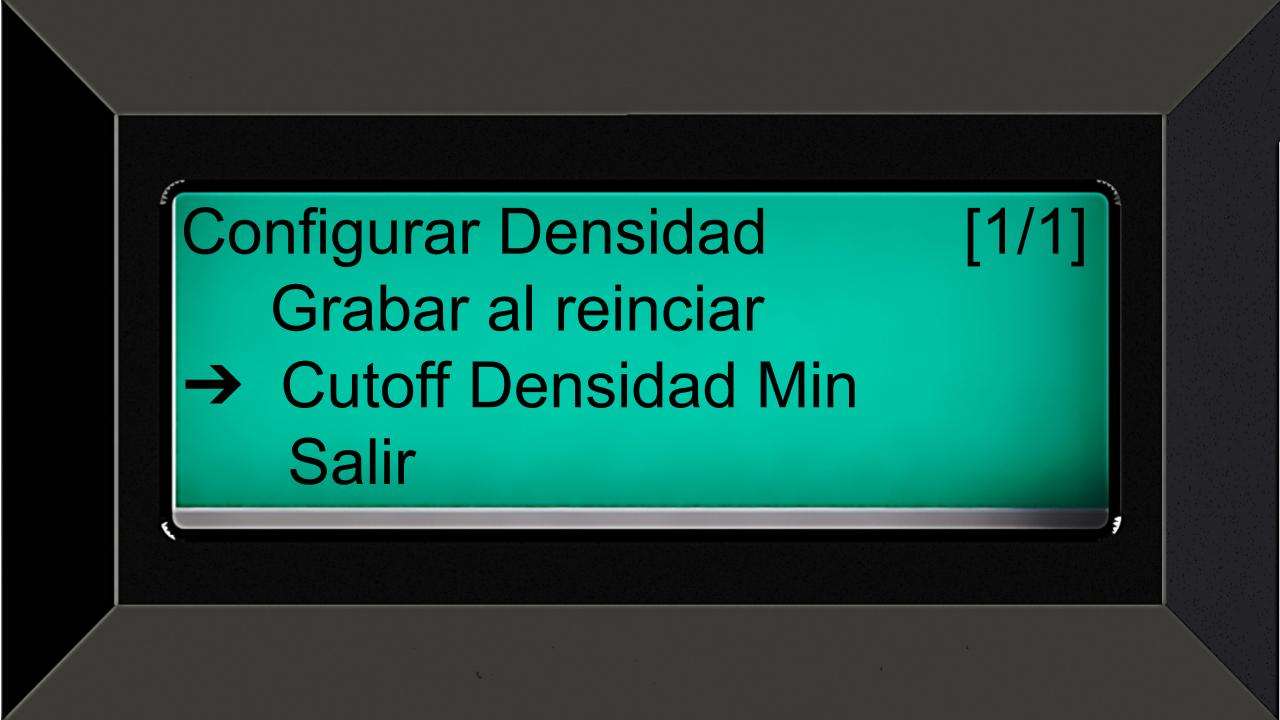

    Cutoff Densidad Mínima

    Para modificar el parámetro:

    • Entrar al menú.
    • Valor predeterminado: 0.400 Kg/l.

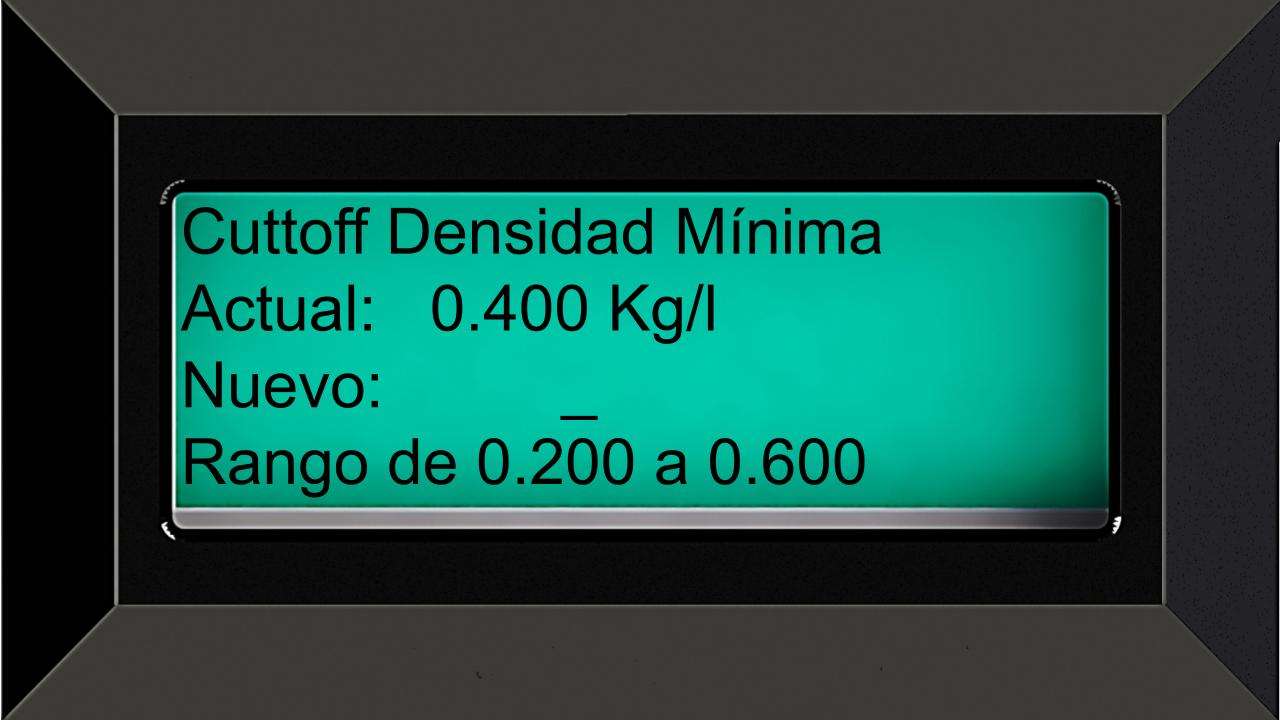

    • Rango: 0.200 a 0.600 Kg/l.
    • Edición: Presionar [ENT], ingresar el nuevo valor (ejemplo: 0.450 Kg/l), y confirmar. Se mostrará un mensaje indicando que la configuración fue exitosa.


    Modo Pulsos

    Esta configuración aplica para medidores con Core Micromotion configurados en modo pulsos, el cual no es compatible con el protocolo Modbus 485 esperado.

    • Función: Permite que, al arrancar el medidor másico, se comunique por pulsos para intentar cambiar el modo de comunicación a Modbus.

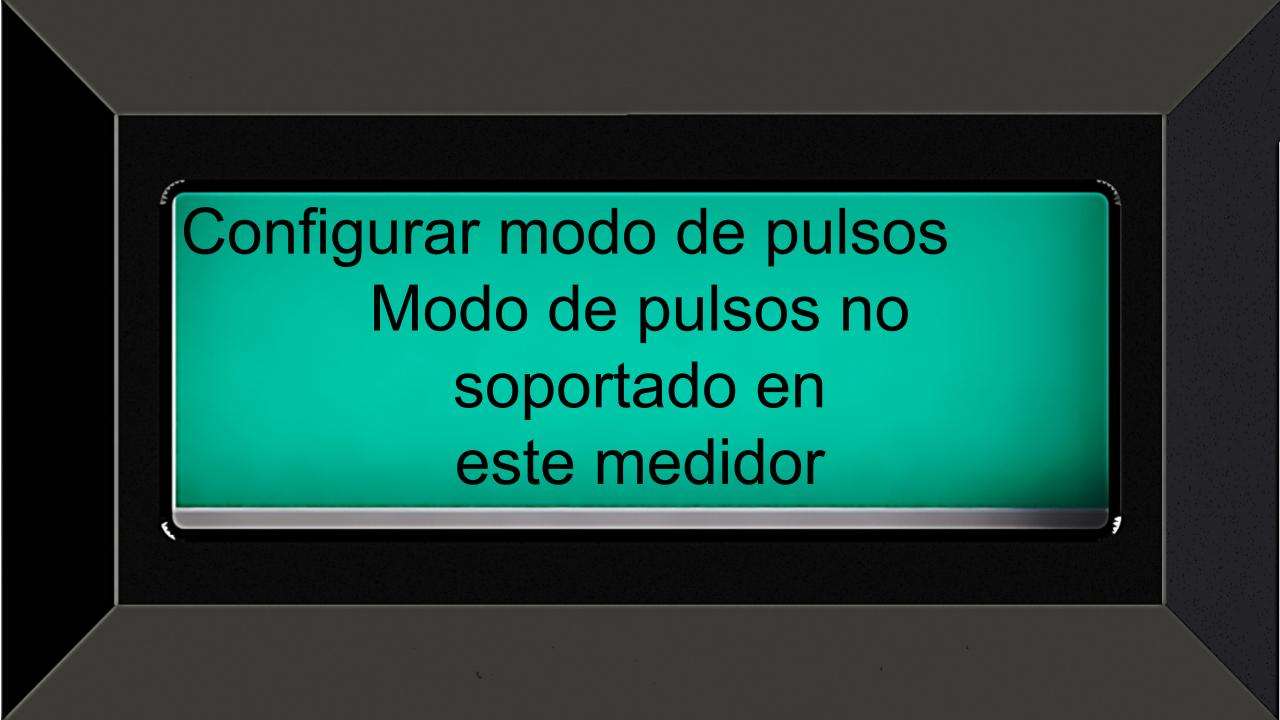

    • Compatibilidad: Si el medidor seleccionado no es compatible con esta función, se mostrará un mensaje indicando que la funcionalidad no está soportada.
