Monitor Variables
El monitor de variables es una herramienta de gran utilidad para los medidores de flujo másico, ya que permite visualizar las variables del medidor sin necesidad de realizar un servicio. También es posible consultar los registros de densidad y temperatura almacenados durante el movimiento.

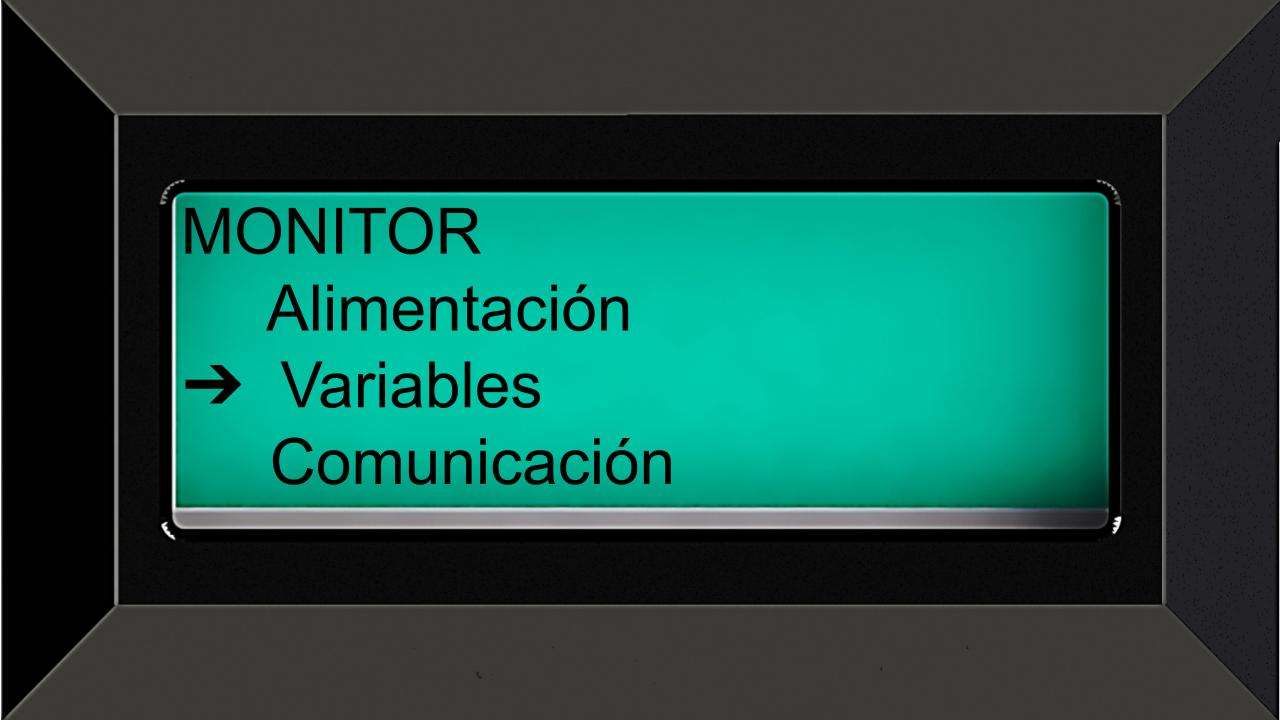

Para acceder al monitor de variables, es imprescindible que el medidor esté energizado y comunicando. De lo contrario, no será posible acceder a las pantallas.
Visualización de Variables en Tiempo Real
Dentro de este apartado, se pueden observar las variables en
vivo al realizar un servicio desde el monitor de variables.
Las variables se presentan en bloques de 3 en 3, por lo que es necesario
utilizar las flechas de navegación [⇧] [⇩] para
desplazarse y visualizar el resto.
Parámetros disponibles

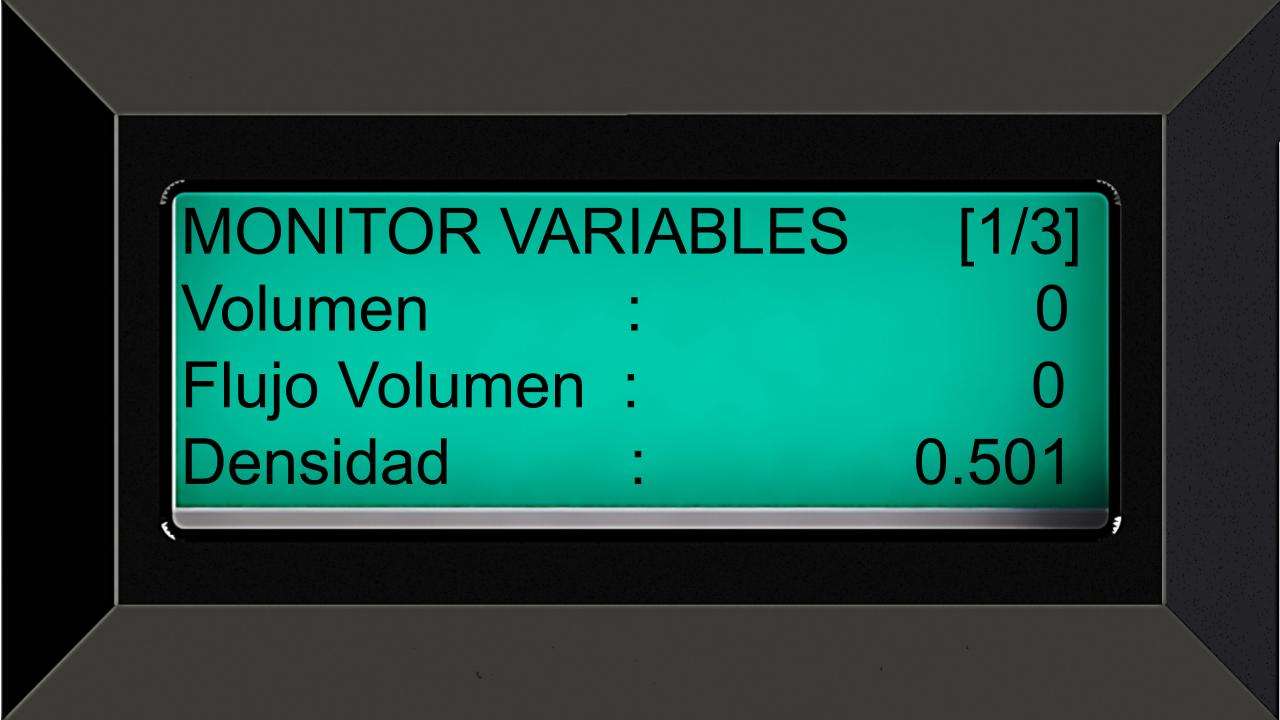

- Volumen: Volumen acumulado del servicio de prueba.
- Flujo Volumen: Flujo en volumen por minuto del servicio de prueba.
- Densidad: Densidad instantánea.

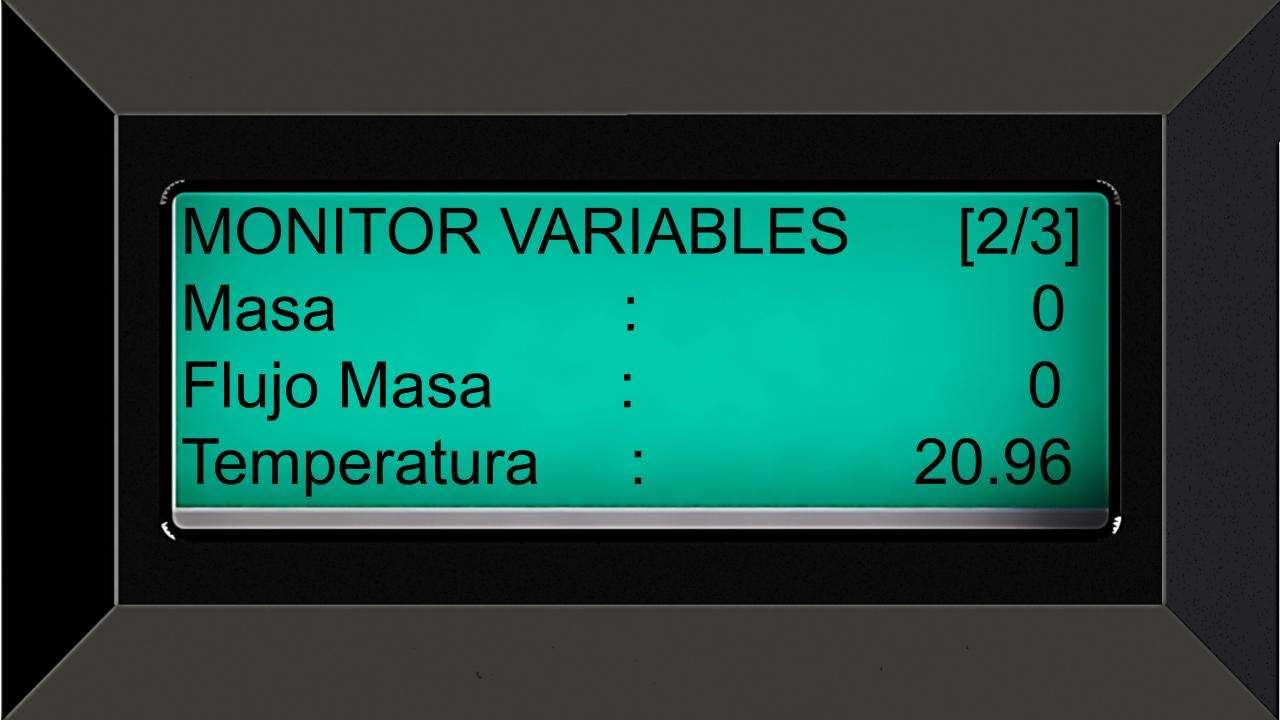

- Masa: Masa acumulada del servicio de prueba.
- Flujo Masa: Flujo en masa por minuto del servicio de prueba.
- Temperatura: Temperatura instantánea.

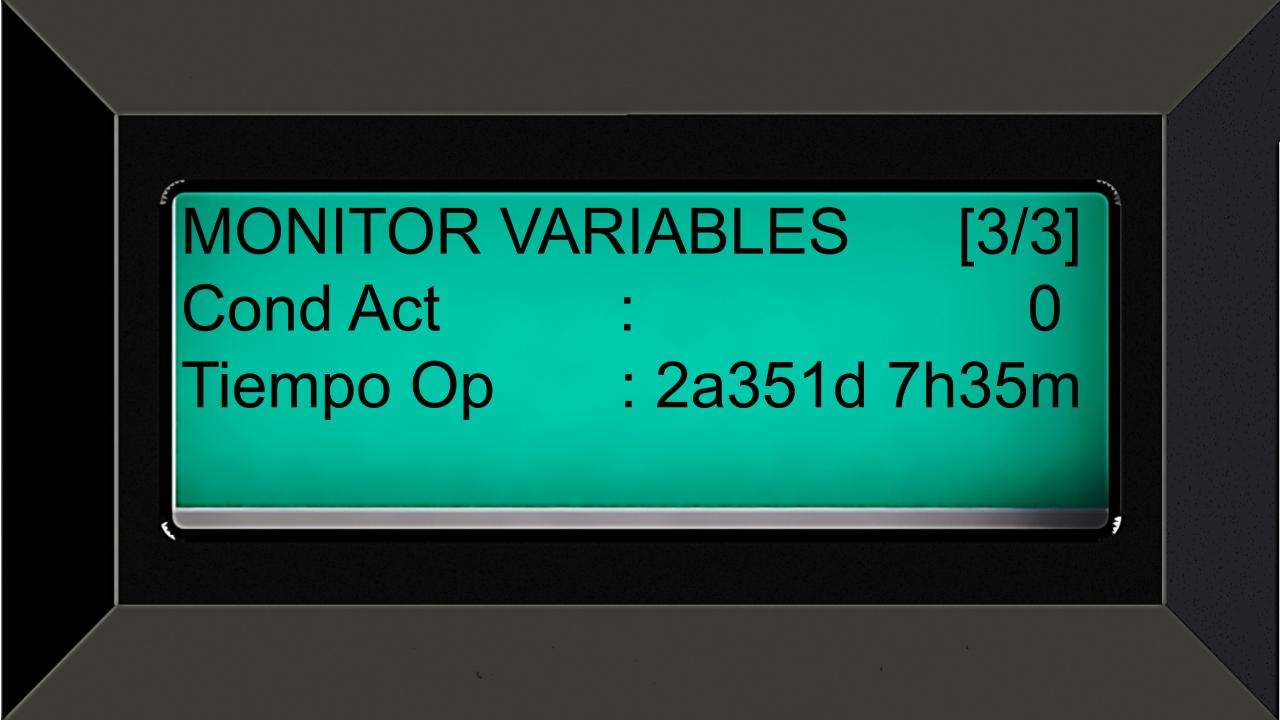

- Condiciones Actuales: Estado del medidor si reporta algún código de estatus.
- Tiempo de Operación: Tiempo que lleva operando el medidor de flujo másico.
Inicio y Cancelación del Servicio
- Para iniciar el servicio, presionar [I].
- Para cancelar el servicio, presionar [CLR].
- Importante: Al iniciar el servicio, se habilita la válvula solenoide del equipo.
- Si la toma de fuerza o bomba es manual, debe activarse en sincronía para que el producto comience a circular por el medidor.

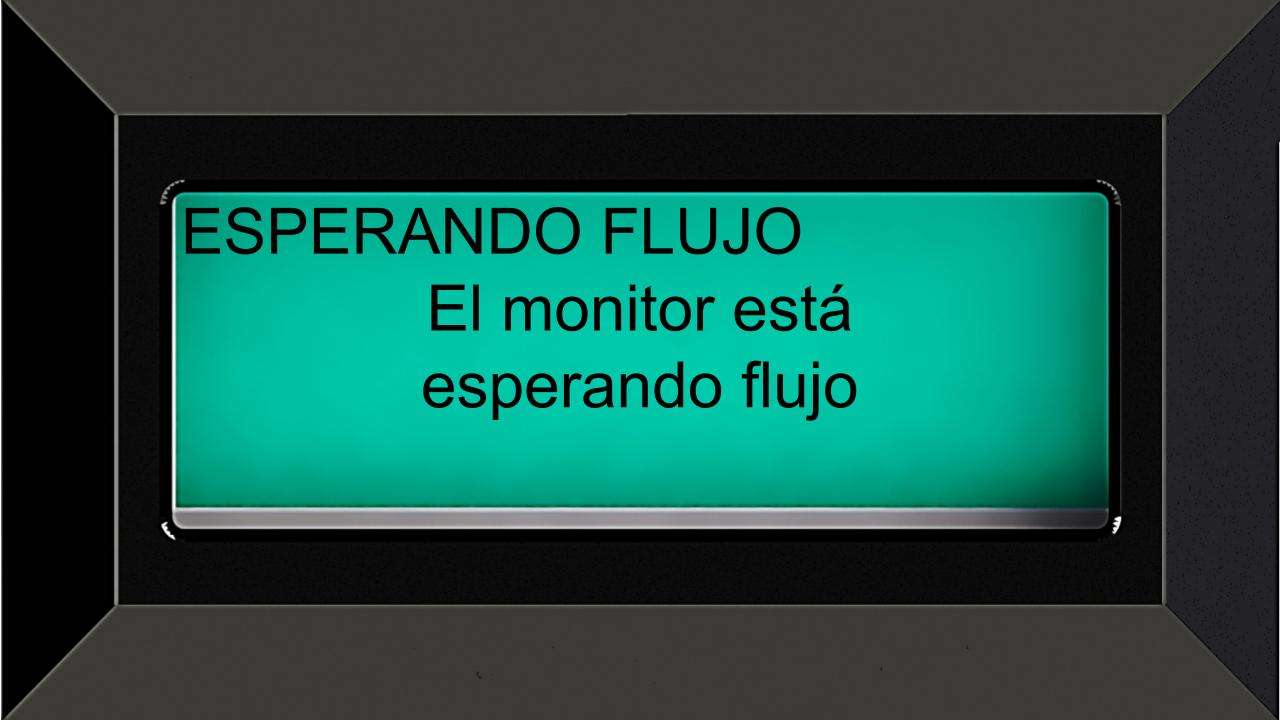

Se mostrará un mensaje indicando que el monitor está esperando flujo.
- Si no se detecta flujo: Se mostrará un mensaje de error, indicando que no hubo un flujo válido.
- Nota: Este menú también está afectado por la densidad operativa declarada en la configuración.

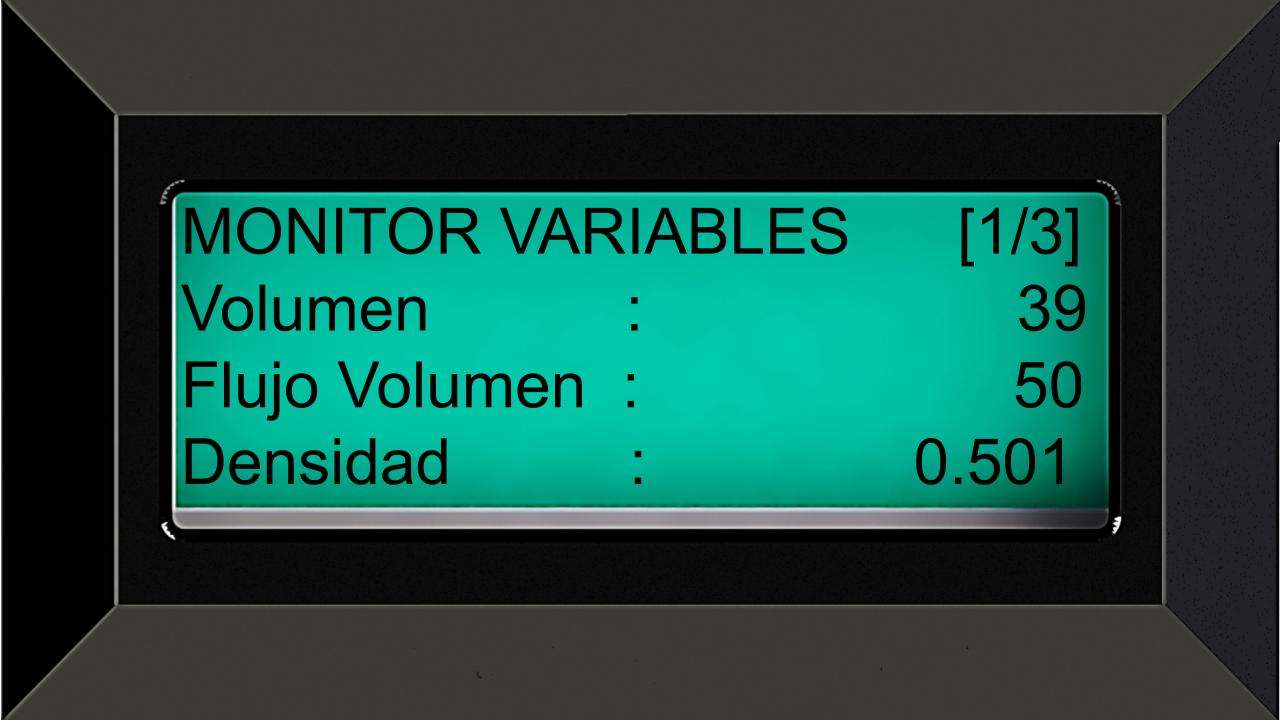

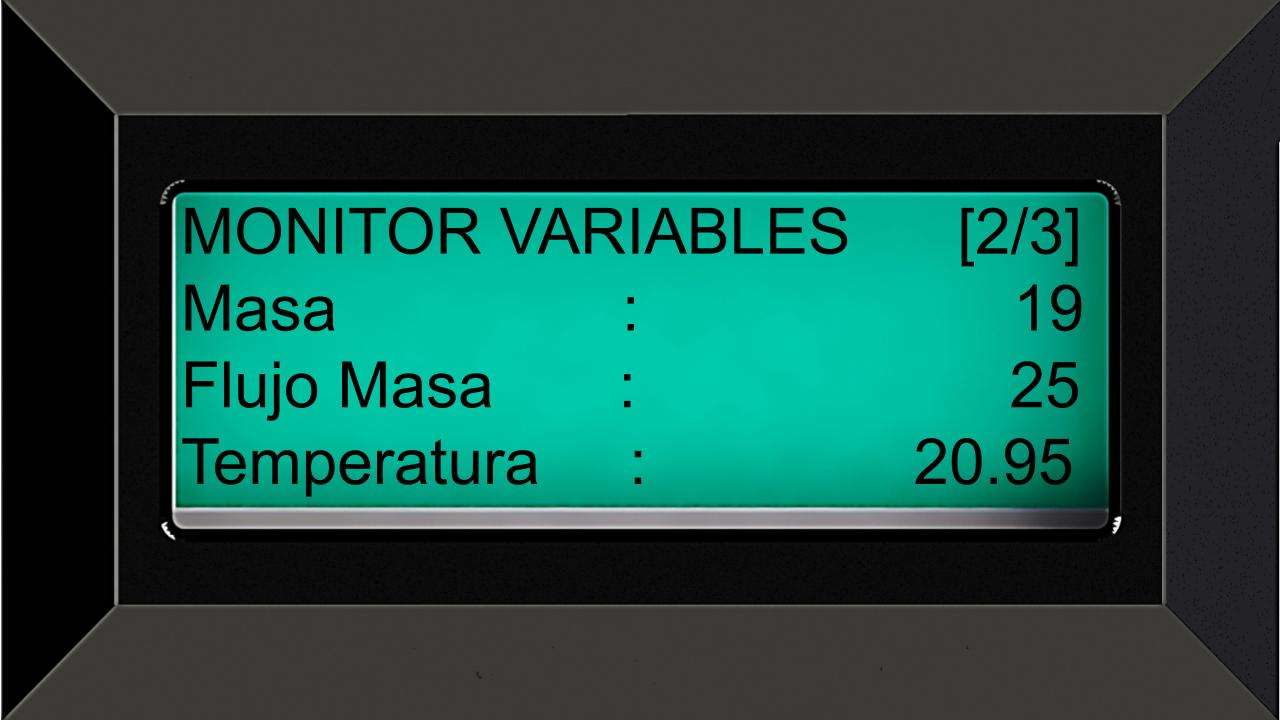

- Si se detecta flujo: Se regresará al menú anterior donde se muestran todas las variables y se podrá observar su progreso en tiempo real.
Para navegar entre las variables disponibles, utilizar las flechas de navegación [⇧] [⇩], lo que permitirá cambiar de pantalla y acceder al resto de información.
Este servicio se registra de la misma manera que cualquier otro proceso de medición.
Finalización del Servicio
Para detener el servicio:
- Presionar la tecla [ . ] (punto), lo que enviará la orden para cerrar la válvula solenoide.
- Si la toma de fuerza o bomba es manual, debe desactivarse manualmente para detener el flujo de producto.
- Las variables de flujo comenzarán a reducirse progresivamente.
- Una vez que el flujo llegue a cero, el equipo parpadeará, indicando que el servicio fue guardado con éxito.
- Los registros de volumen y masa acumulada se reiniciarán a cero, mientras que densidad y temperatura continuarán mostrando el valor actual.
