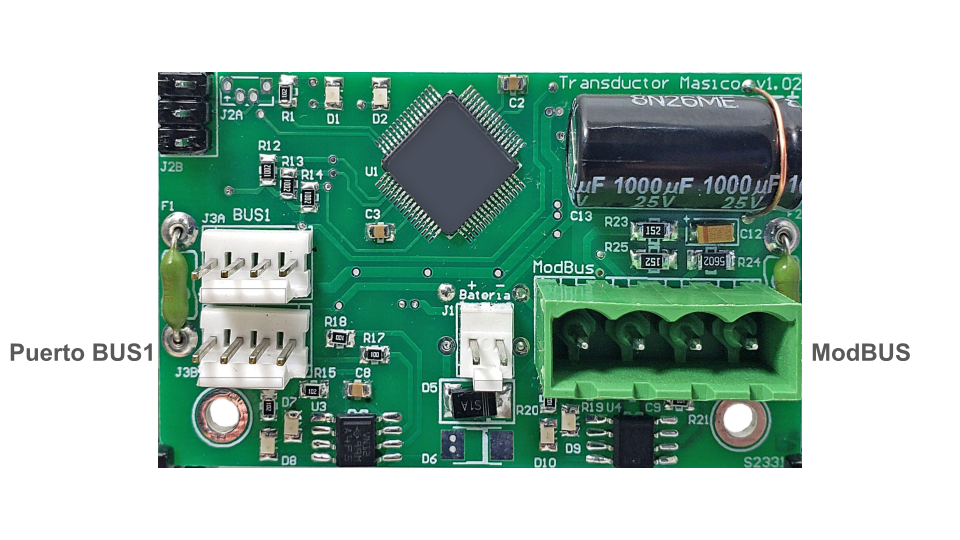

Mediciones eléctricas módulo transductor flujo másico

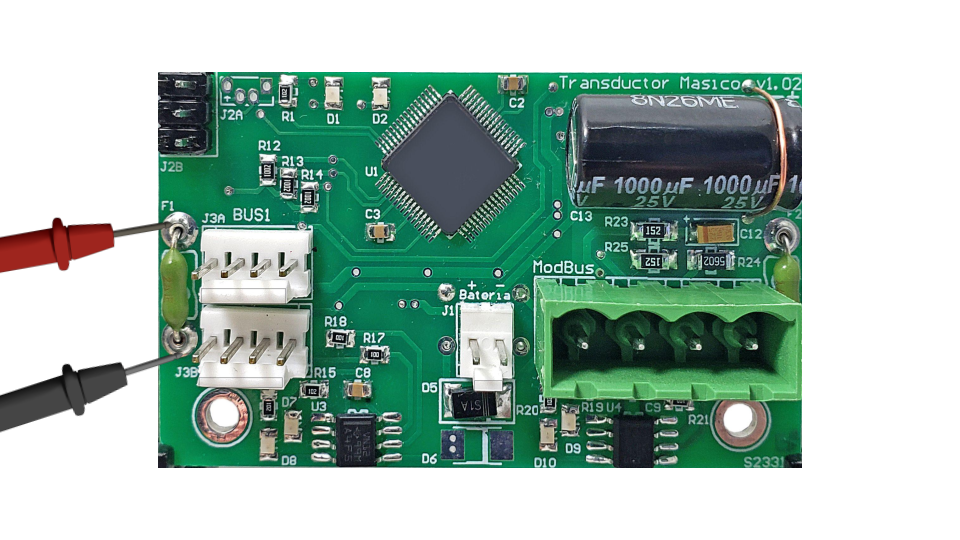

A) Revisar que el fusible en F1 sea del valor referido y que presente continuidad con el módulo desenergizado.

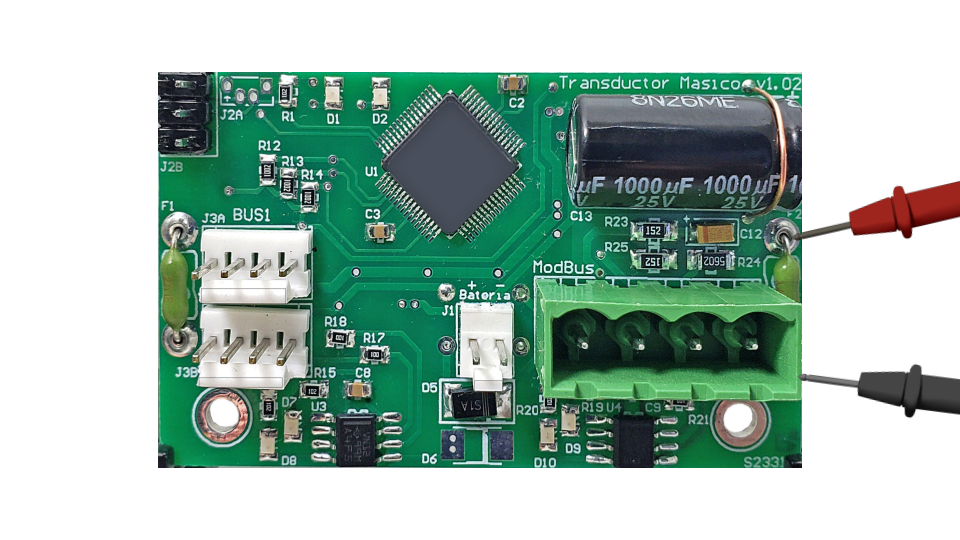

B) Revisar que el fusible en F2 sea del valor referido y que presente continuidad con el módulo desenergizado.

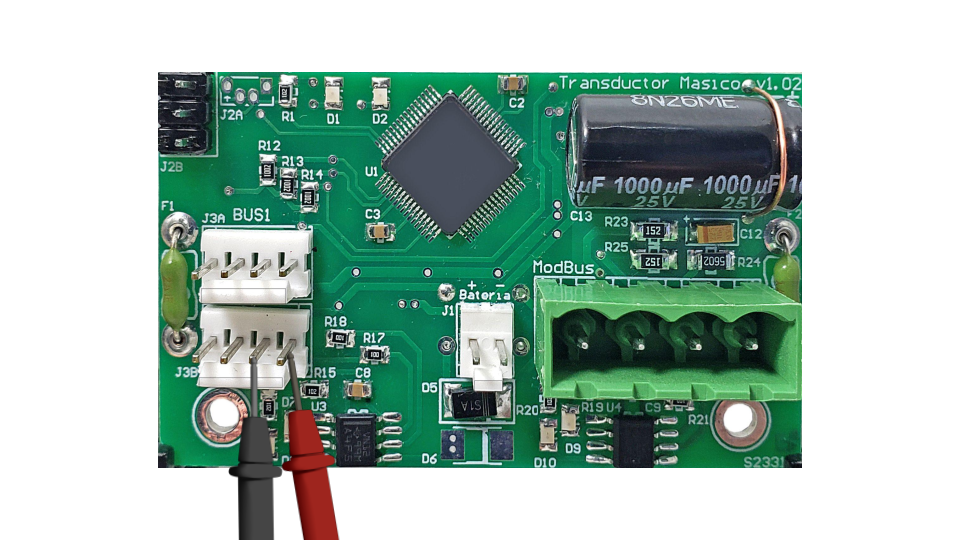

C) Se deberá medir con un multímetro el voltaje de alimentación de Bus1 que alimenta el módulo transductor flujo másico.

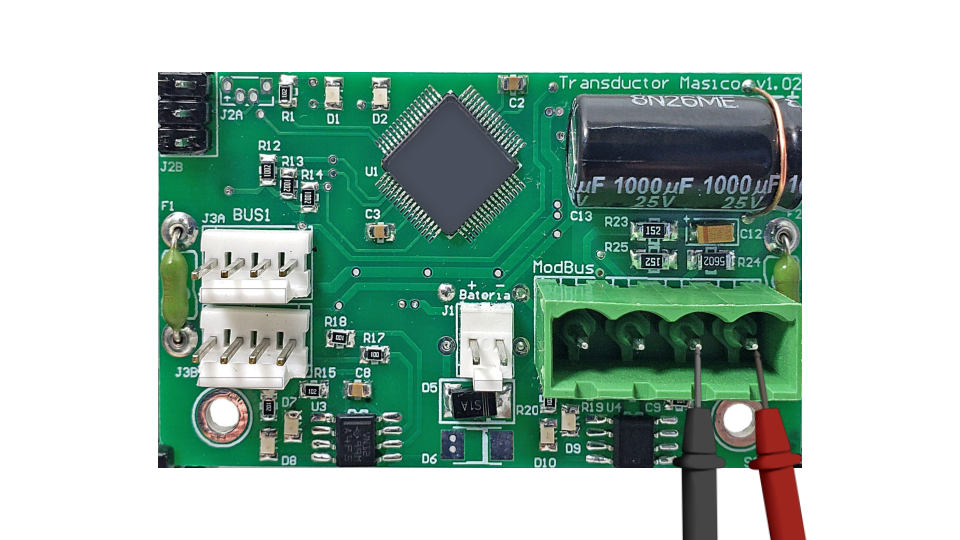

D) Se deberá medir con un multímetro el voltaje de alimentación del ModBUS.

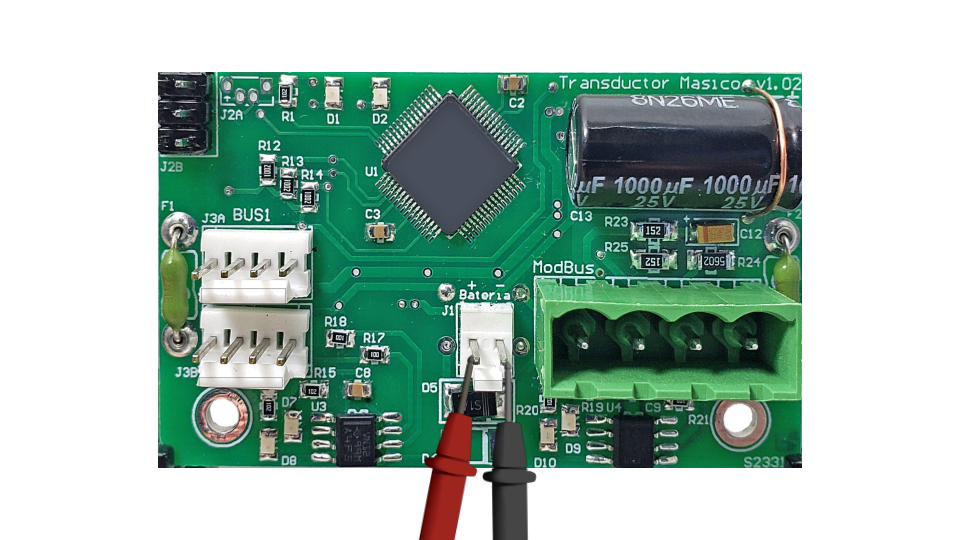

E) Se deberá medir con un multímetro el voltaje de alimentación de la batería de respaldo, este conector funciona para baterías de 6v y 9v, se ve directamente afectado por el voltaje de bus1.

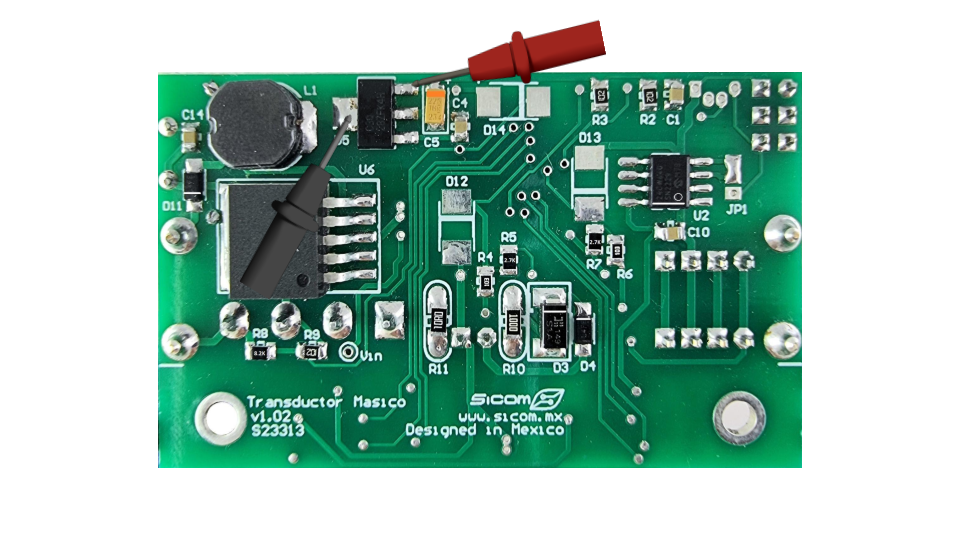

F) Se deberá medir con un multímetro el voltaje del regulador 3.3 U6.
