Mediciones eléctricas transductor encoder - tuthill (sin compensación)

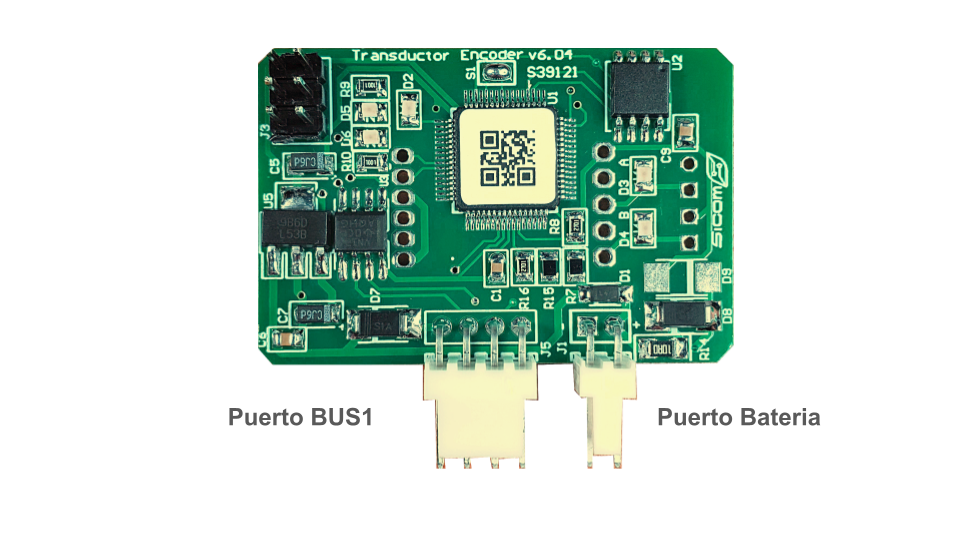

    En el módulo transductor encoder - tuthill (sin compensación) hablamos de la misma pieza prácticamente por lo que sus mediciones eléctricas son las mismas para ambos modelos, para fines prácticos de la imagen del módulo no tiene soldado el encoder.

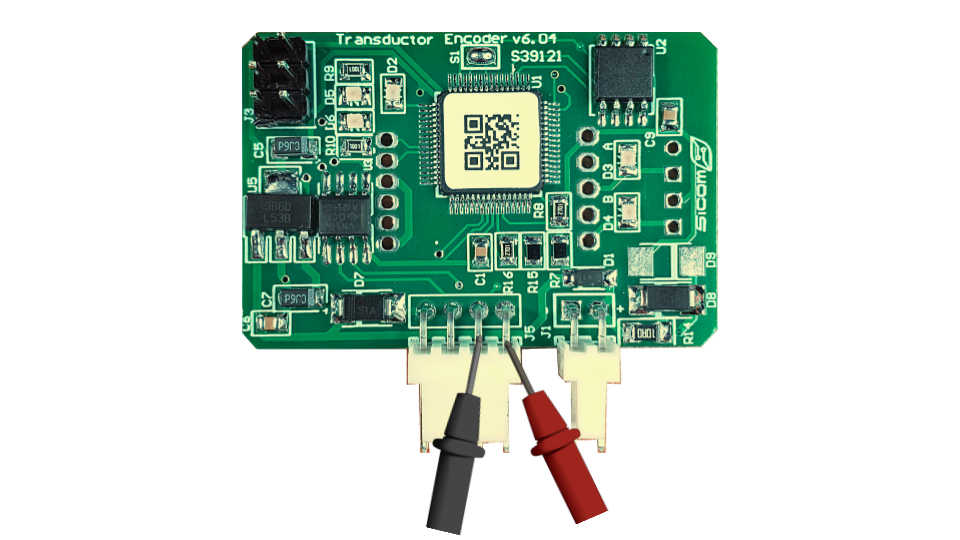

    A) Se deberá medir con un multímetro el voltaje de alimentación de Bus1 que alimenta el módulo transductor encoder / tuthill

    DESCRIPCIÓN

    VOLTAJE

    V Bus1

    9.0 - 13.5 VCD

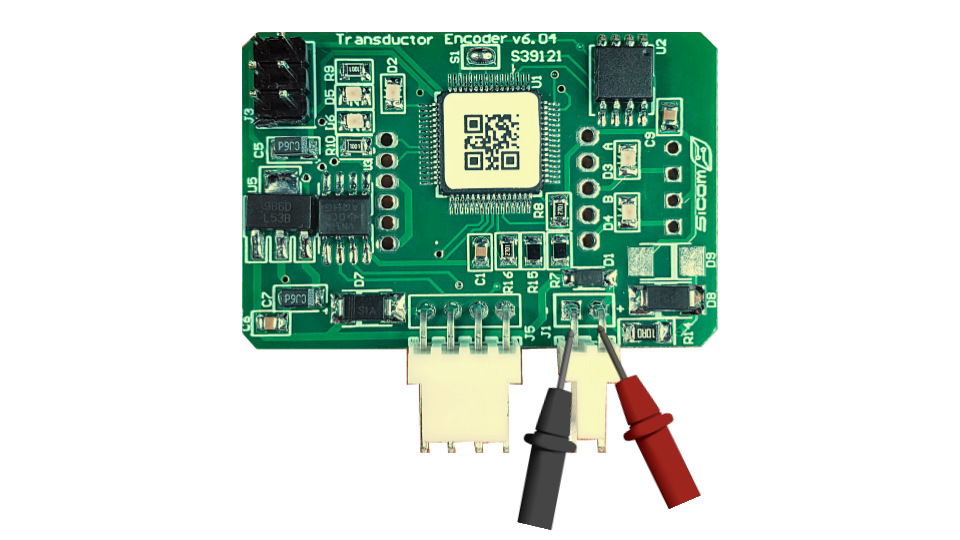

    B) Se deberá medir con un multímetro el voltaje de alimentación de la batería de respaldo, este conector funciona para baterías de 6v y 9v, se ve directamente afectado por el voltaje de bus1.

    DESCRIPCIÓN

    VOLTAJE

    V Bat

    9.1 - 11.2VCD

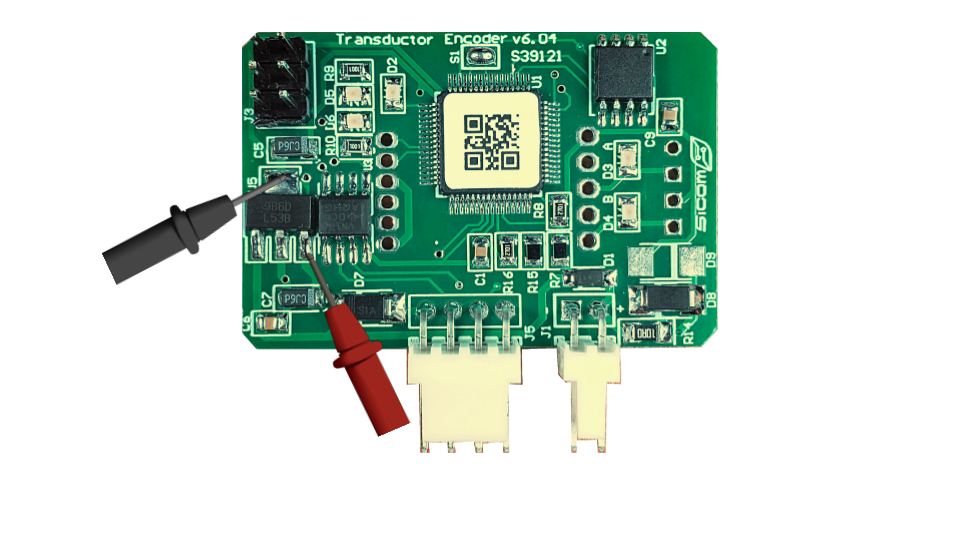

    C) Se deberá medir con un multímetro el voltaje del regulador 5v U5.

    DESCRIPCIÓN

    VOLTAJE

    VReg 5V U5

    4.9 - 5.1CD

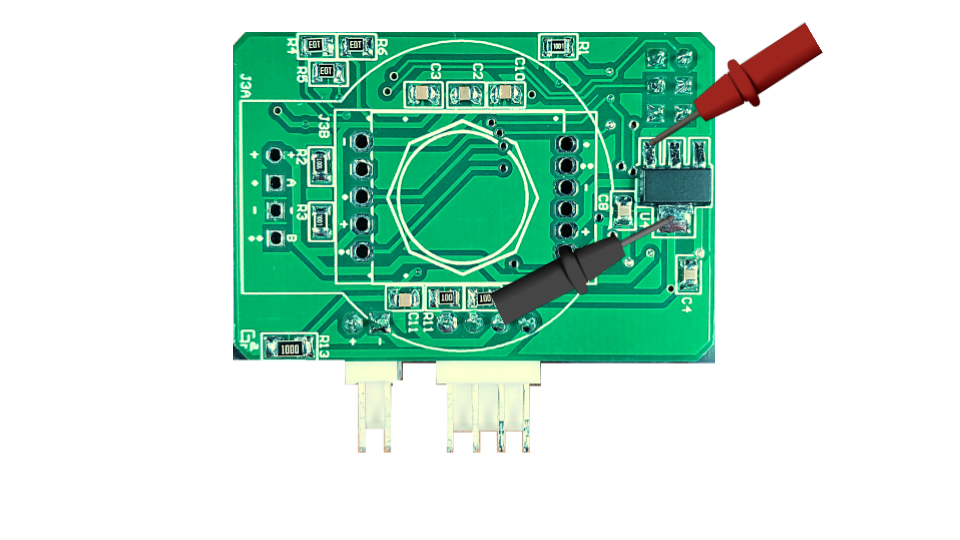

    D) Se deberá medir con un multímetro el voltaje del regulador 3.3v U5.

    DESCRIPCIÓN

    VOLTAJE

    VReg 3.3V U6

    3.15 - 3.31CD
