Mediciones eléctricas módulo válvulas AT

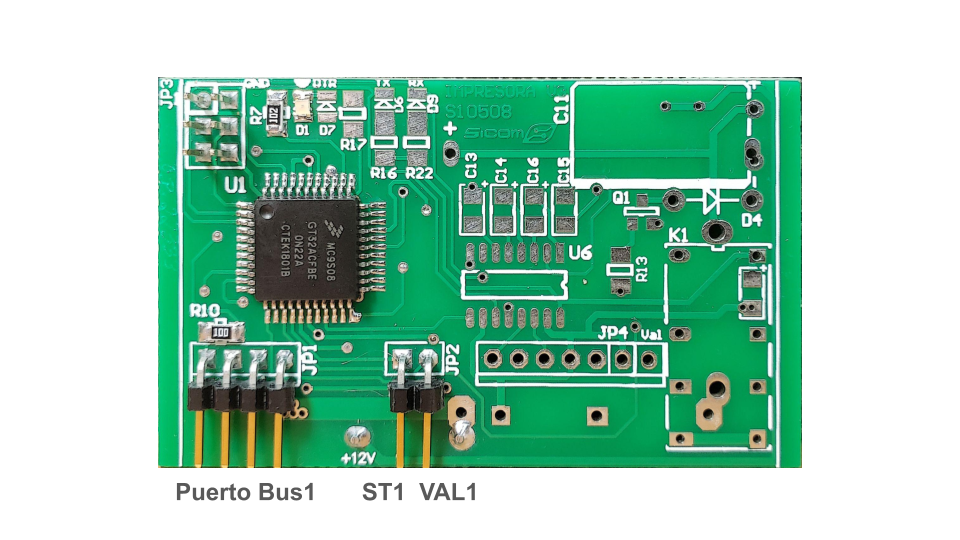

El módulo válvulas en un equipo AT gestiona el detector de tapa de la caja de control y el accionamiento de la válvula del backplane AT.

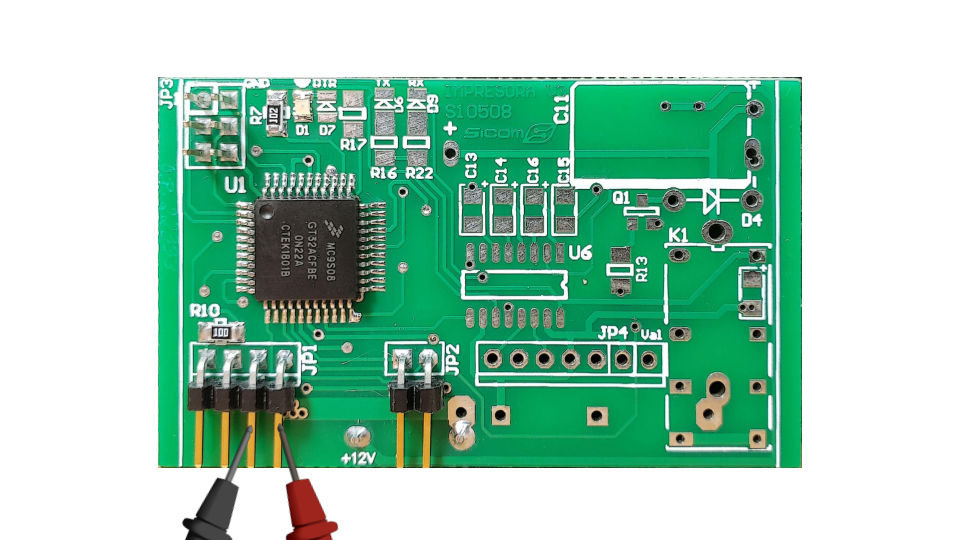

A ) Se deberá medir los voltajes de alimentación del módulo válvulas comenzando por el voltaje de alimentación del Bus1.

DESCRIPCIÓN

VOLTAJE

V Bus1

9.00 – 13.5 VDC

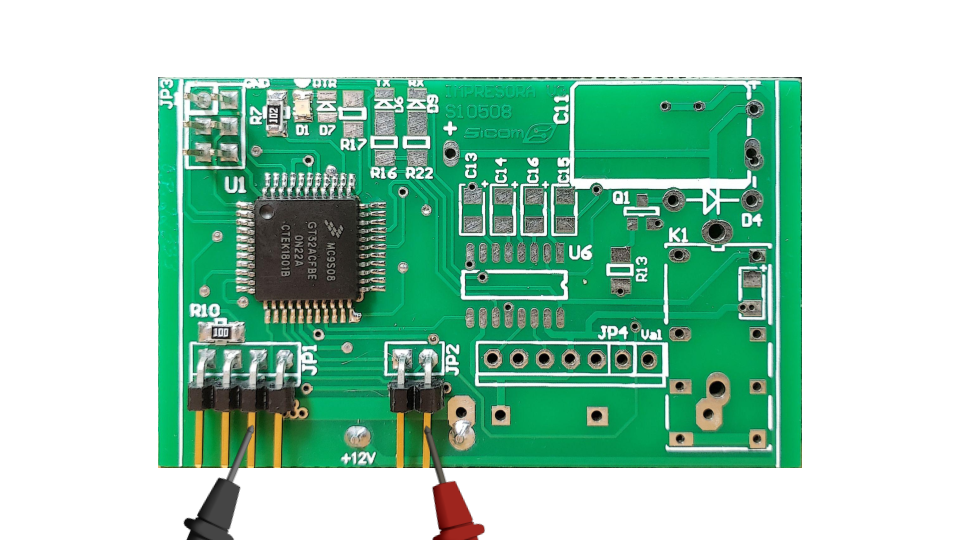

B) Se deberá medir el voltaje de ST1, que refiere al sensor de tapa, para esto el módulo debe de estar colocado en una backplane AT y tener el control de poder accionar el sensor para validar el cambio de voltaje.

DESCRIPCIÓN

VOLTAJE

V ST1 Abierto

3.15 - 3.30 VDC

V ST1 Cerrado

0.0 - 0.2 VCD

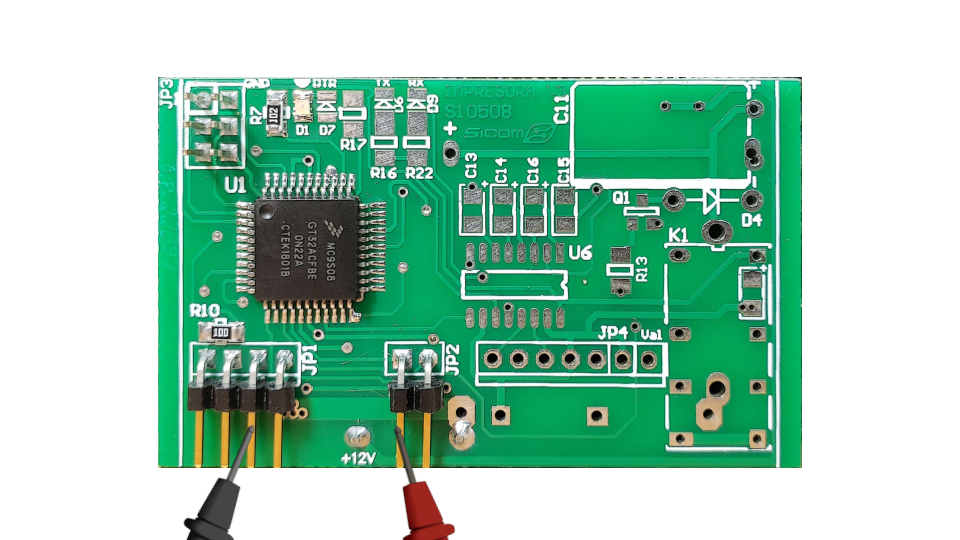

C) Se deberá medir el voltaje de VAL1, que refiere a válvula 1, el módulo al estar conectado a un backplane AT tendrá un comportamiento para hacer la apertura y cierre del relé en el backplane cuando se genere un servicio energizará con 12V JV1.

DESCRIPCIÓN

VOLTAJE

V VAL1 Servicio

3.15 - 3.30 VDC

V VAL1 Desocupado

0.0 - 0.2 VCD

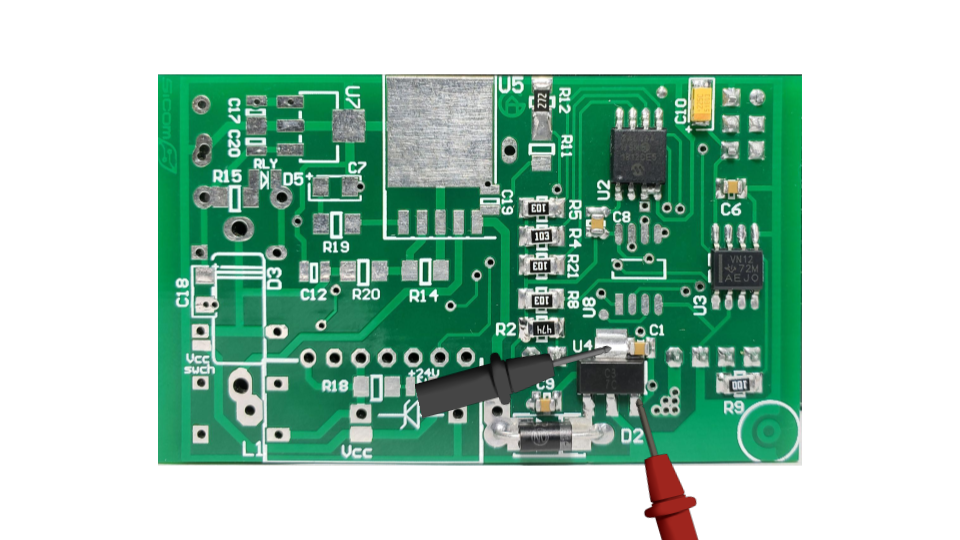

D) Se deberá medir el voltaje del regulador 3.3 del módulo válvulas.

DESCRIPCIÓN

VOLTAJE

VReg 3.3 U4

3.15 - 3.30 VDC
