Mediciones eléctricas módulo válvulas CB

El módulo válvulas en un equipo AT gestiona el detector de tapa de la caja de control y el accionamiento de la válvula del backplane AT.

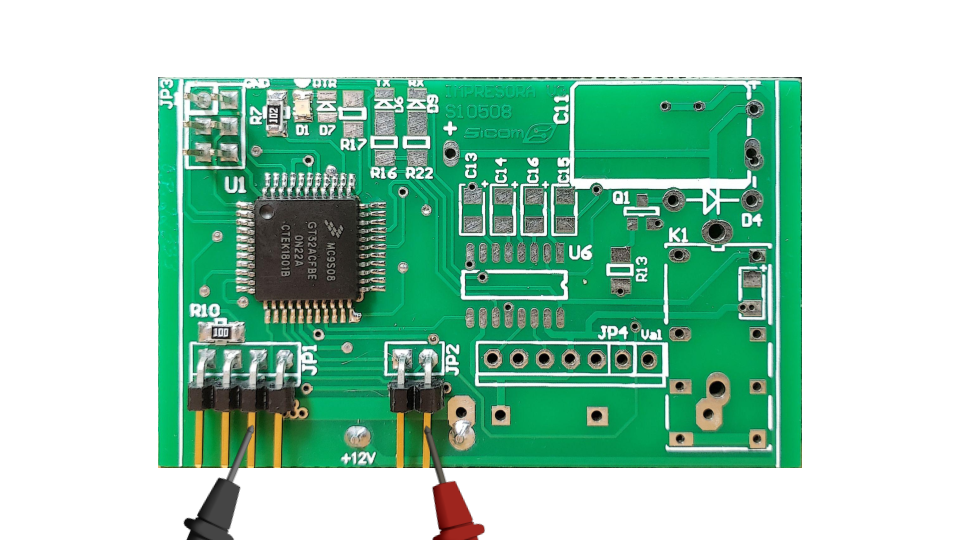

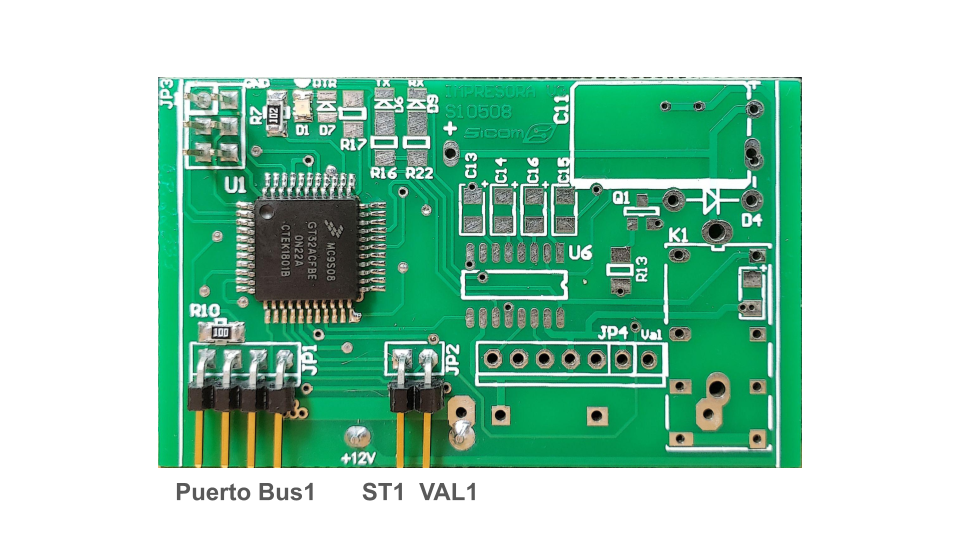

A ) Se deberá medir los voltajes de alimentación del módulo válvulas comenzando por el voltaje de alimentación del Bus1.

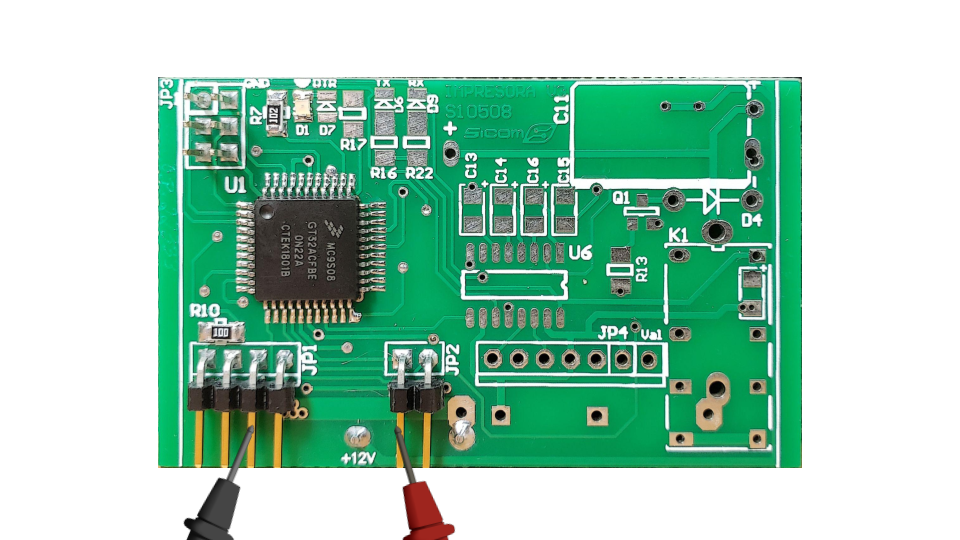

B) Se deberá medir el voltaje de VAL1, que refiere a válvula 1, el módulo al estar conectado a un backplane AT tendrá un comportamiento para hacer la apertura y cierre del relé en el backplane cuando se genere un servicio energizará con 12V JV1.

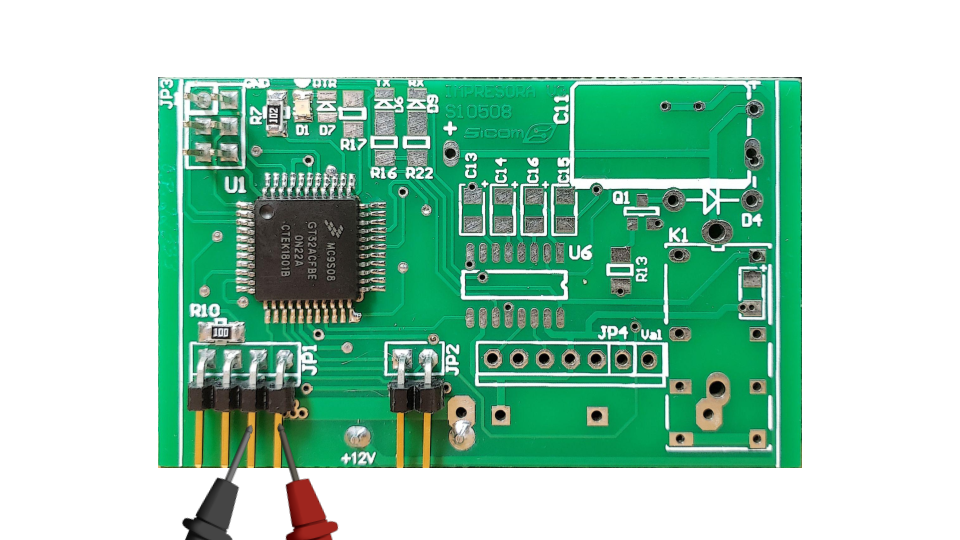

C) Se deberá medir el voltaje de VAL2, que refiere a válvula 2, el módulo al estar conectado a un backplane CB se tiene opción controlar un segundo solenoide si el firmware instalado del módulo lo permite.

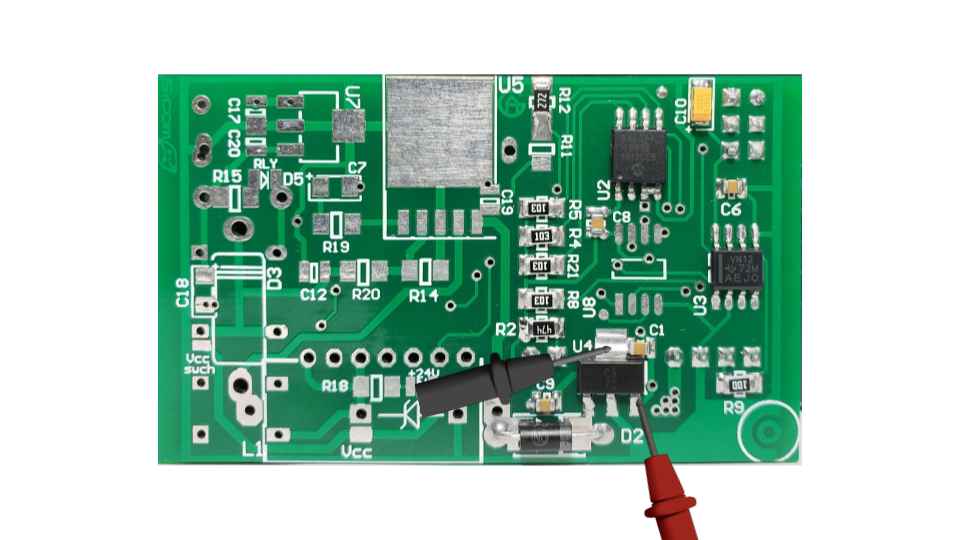

D) Se deberá medir el voltaje del regulador 3.3 del módulo válvulas.
