Comportamiento de leds módulo impresora AT/CB

    IMPRESORA AUTOTANQUE/CARBURACION/TÉRMICA

    Los LED que se encuentran en la impresora tienen la función de mostrar, de manera visual, lo que está ocurriendo dentro del equipo. Cada uno tiene un comportamiento particular que puede ayudarte a entender si todo funciona bien o si hay actividad especial en curso. A continuación, te explicamos qué significa cada uno de ellos y cómo reconocerlos fácilmente, este apartado valida el comportamiento de los módulos impresora autotanque, térmica y carburacion.

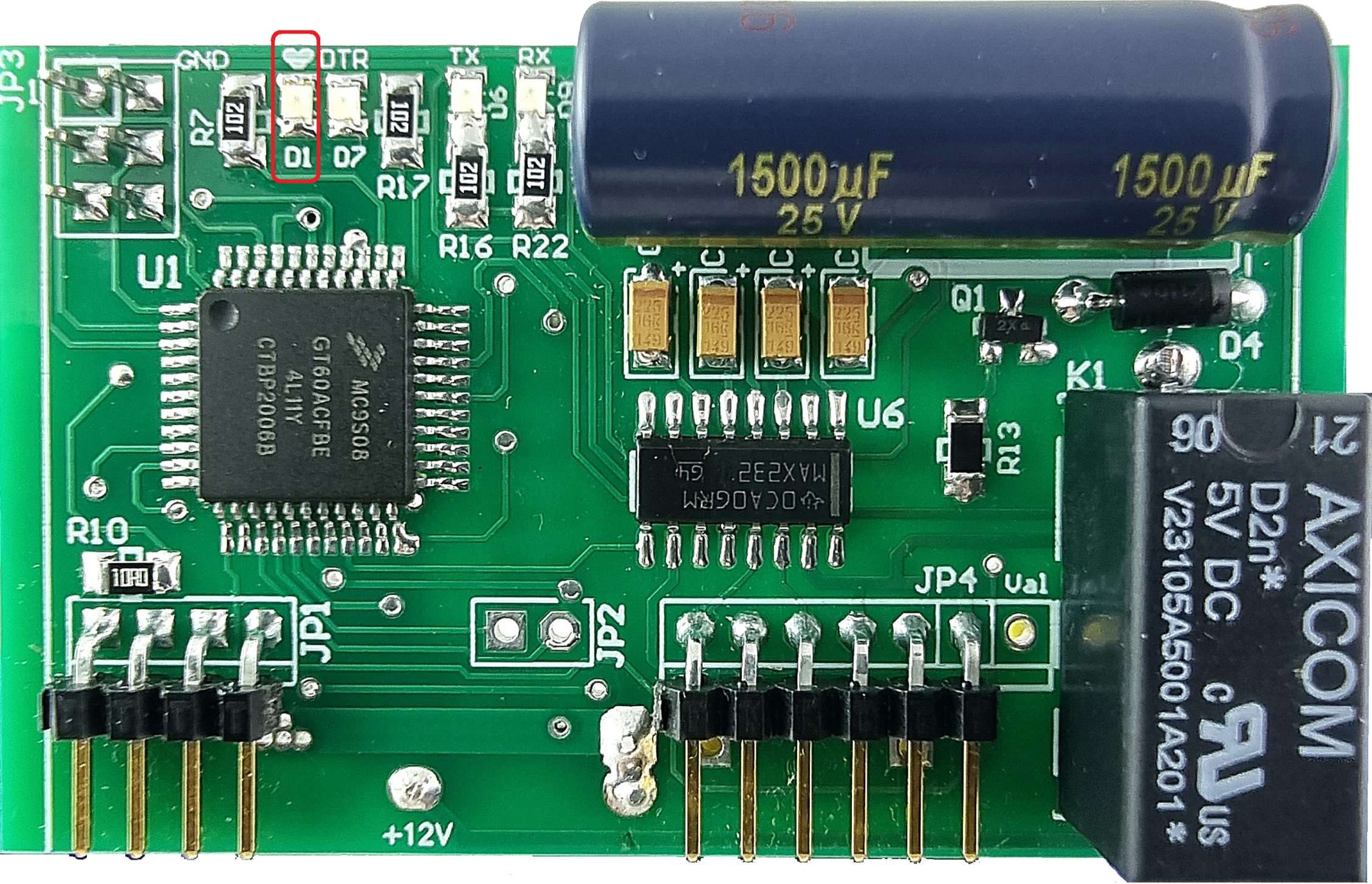

    Led Corazón D1 (ROJO)

    Este LED parpadea imitando los latidos de un corazón: dos destellos seguidos de una pausa. Cuando ves este patrón, significa que el módulo está funcionando correctamente.



    LED DTR D7 (ROJO)

    Su función es permanecer encendido cuando NO detecte una impresora física conectada al equipo, y permanecerá el led apagado cuando perciba una impresora conectada, nos confirma el handshake del RS232 al estar apagado.

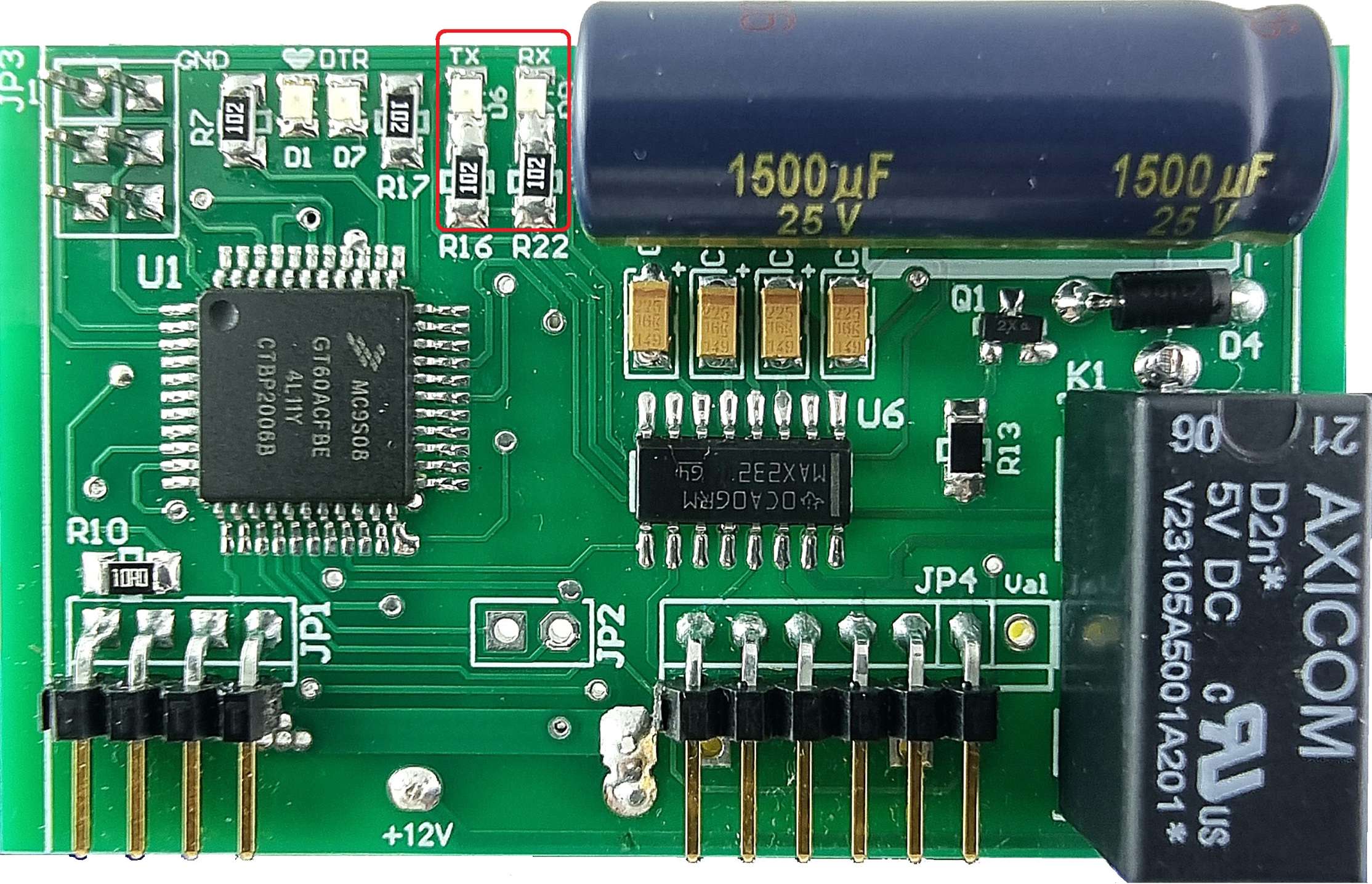

    LED D6(TX) Y D9(RX) ROJO
    Encenderán conforme al tráfico de información que exista entre el módulo y la impresora física, es decir cuando se imprime un ticket.



    LED R15 Relay (ROJO)
    Enciende cuando se activa el relay del módulo impresora autotanque para enviar los 24V+ para alimentar la impresora, su tiempo de encendido se ve influenciado por 2 factores, el tiempo de encendido programado en el módulo impresora (default 5 min) y actividad en el equipo.

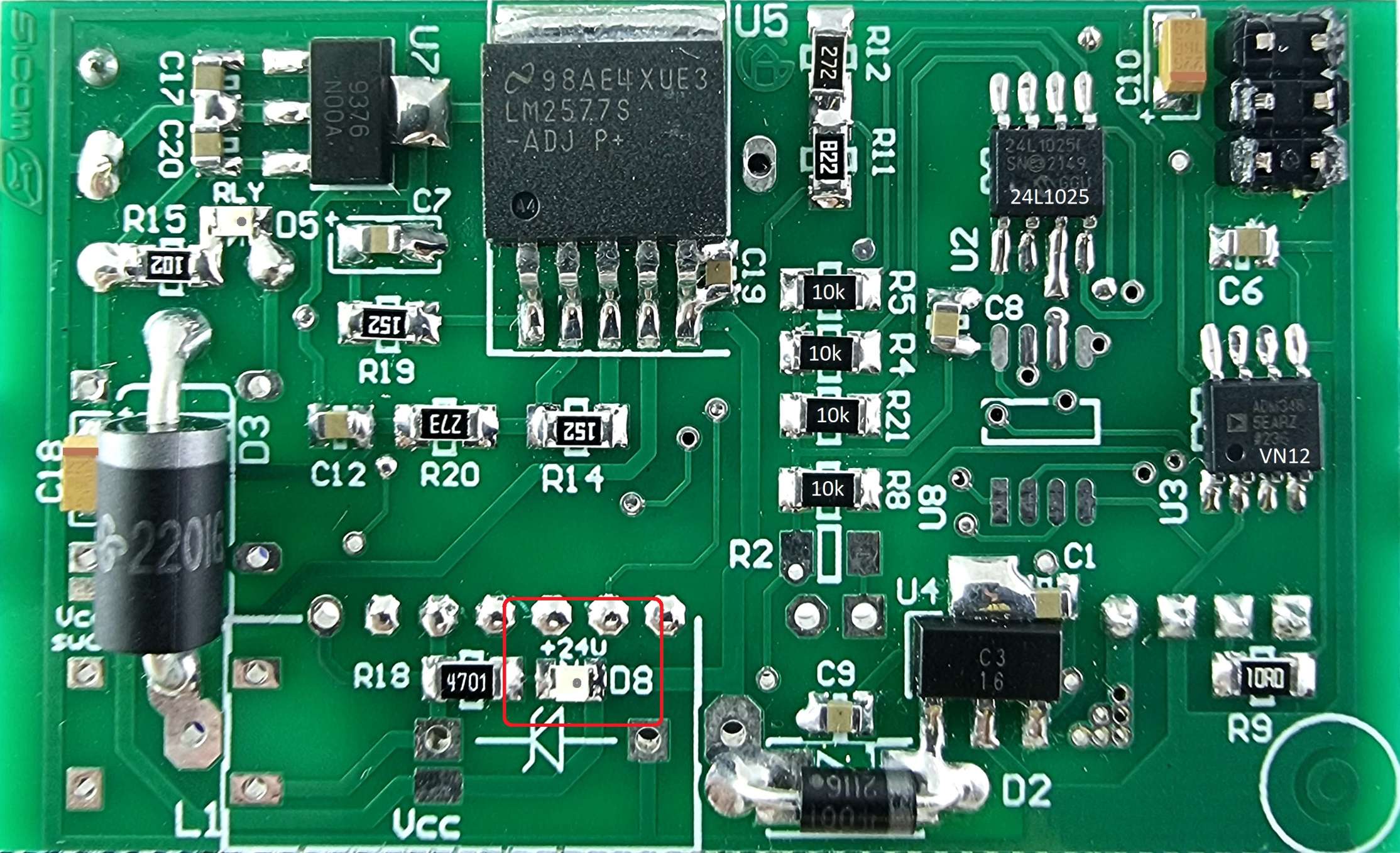

    LED D8 +24 (ROJO)
    Enciende cuando se activa el relay del módulo impresora autotanque para enviar los 24V+ para alimentar la impresora, su tiempo de encendido se ve influenciado por 2 factores, el tiempo de encendido programado en el módulo impresora (default 5 min) y actividad en el equipo, enciende al mismo tiempo que el led D15 Relay.
