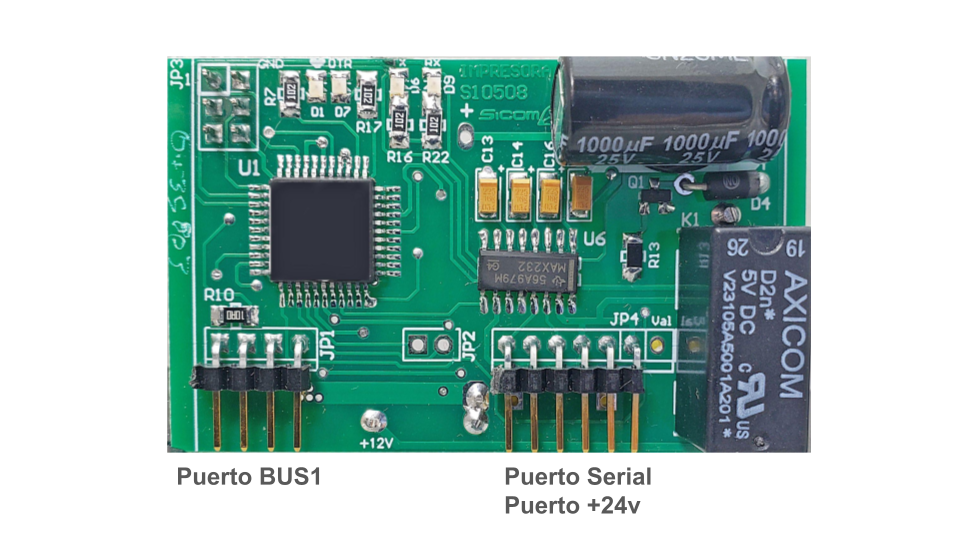

El módulo impresora Autotanque - Térmica, se encarga de energizar la impresora física a +24V y enviar la información de servicio a imprimir por su puerto serial.

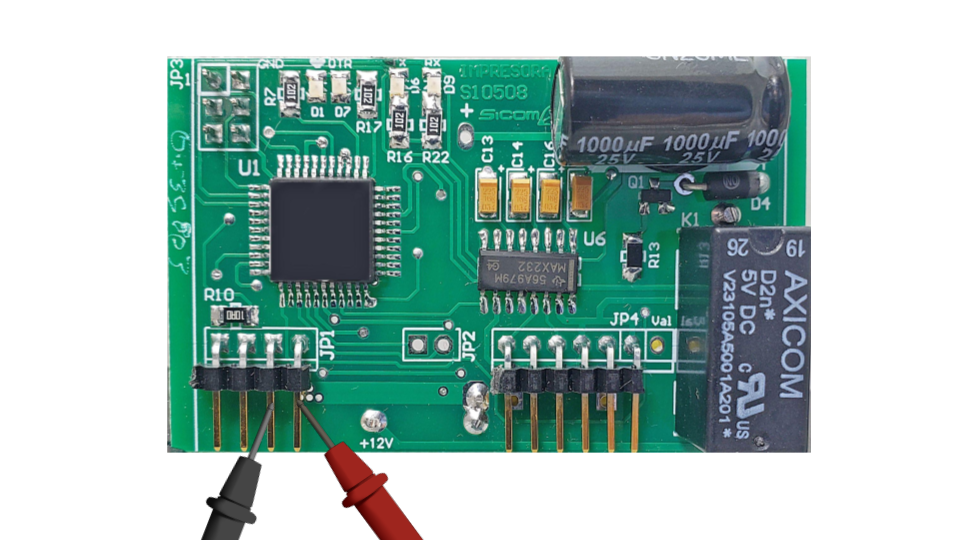

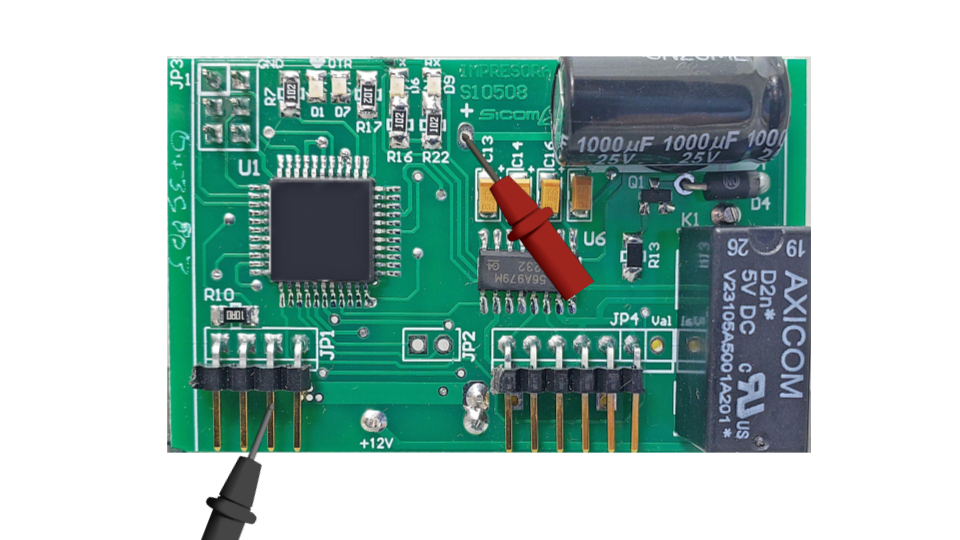

A ) Se deberá medir los voltajes de alimentación de la impresora, la impresora se alimenta del voltaje de la backplane AT directamente, y no se respalda por la batería de respaldo.
DESCRIPCIÓN |
VALOR |
VBus1 |
9.0 - 13.15 VCD |

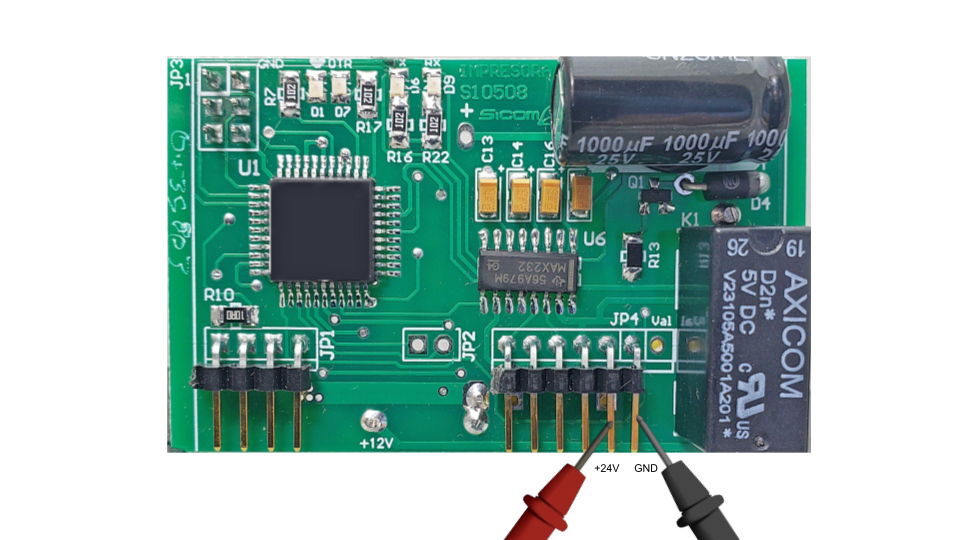

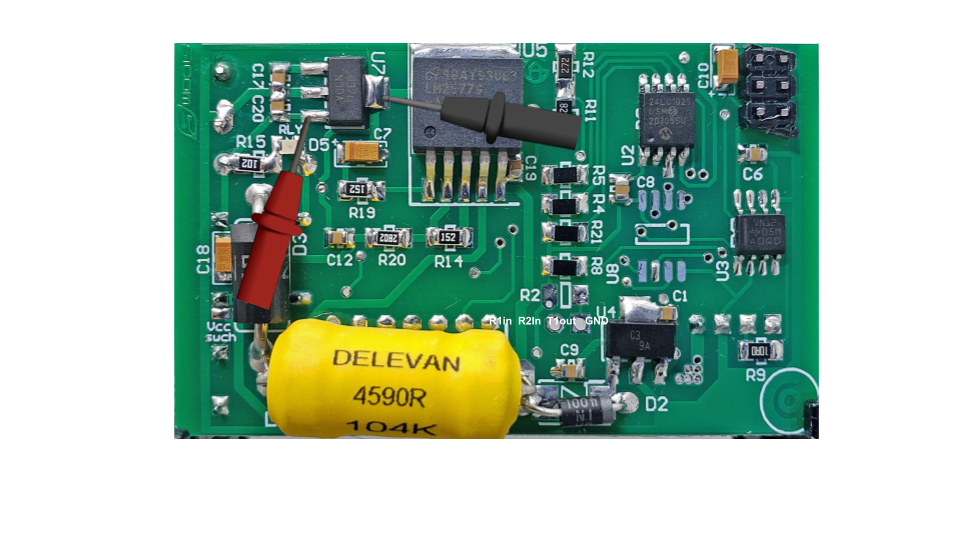

B) Se deberá medir el voltaje amplificado del módulo, en test point señado este voltaje permanece activo todo el tiempo sin necesidad de espera al relé, este voltaje al pasar por el relé obtiene un pequeña pérdida de voltaje.
DESCRIPCIÓN |
VALOR |
+24V Imp Autotanque |
23.8 - 24.6 VCD |
+24V Imp Termica |
23.5 - 23.8 VCD |
C) Se deberá medir el voltaje amplificado del módulo pasando por el relé, esto se hace cuando el módulo detecta actividad a través del bus 1, en automático se activa el relé, como confirmación el bottom el led D5 RLY al estar encendido confirma el estado para hacer la medición
DESCRIPCIÓN |
VALOR |
+24V Imp Autotanque |
23.8 - 24.2 VCD |
+24V Imp Termica |
23.5 - 23.8 VCD |

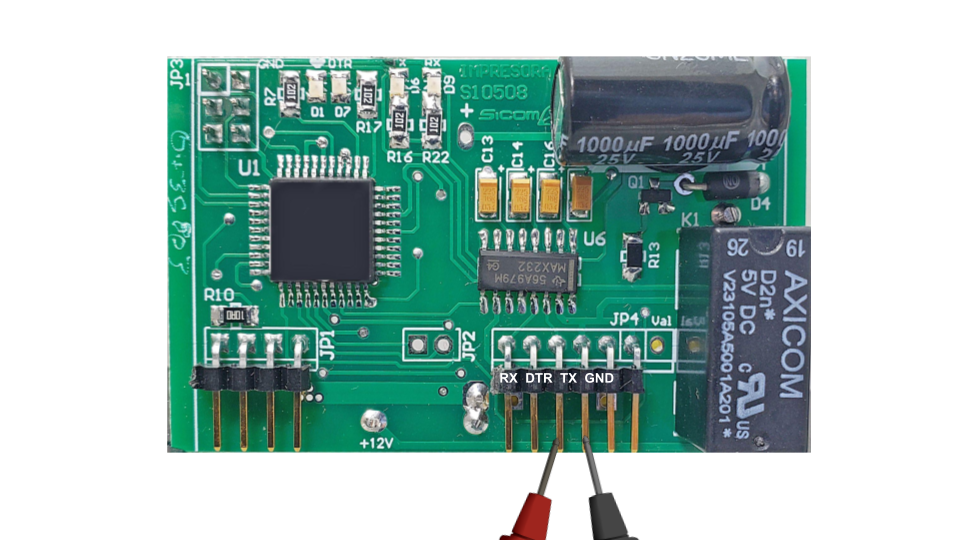

D) Se deberá medir el voltaje del puerto serial RS232, esta medición tiene variantes ya que dependiendo del tipo de impresora conectada puede existir un cambio en el rango de voltajes, comenzando por TX.
DESCRIPCIÓN |
VOLTAJE |
TX Sin impresora |
-8.9 a -8.6 VCD |
TX Bixolon |
-7.4 a -7.0 VCD |
TX Epson 295 |
-7.4 a -7.0 VCD |
TX Epson T88V |
-7.4 a -7.0 VCD |

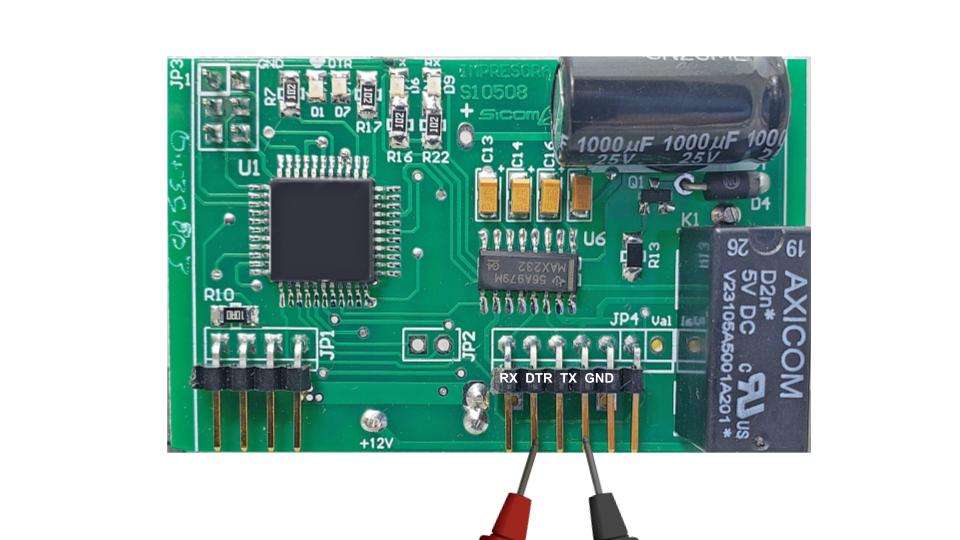

E) Se deberá medir el voltaje del puerto serial RS232, esta medición tiene variantes ya que dependiendo del tipo de impresora conectada puede existir un cambio en el rango de voltajes, siguiendo con DTR.
DESCRIPCIÓN |
VOLTAJE |
TX Sin impresora |
0 VCD |
TX Bixolon |
5.30 - 5.55 VCD |
TX Epson 295 |
7.50 - 8.10 VCD |
TX Epson T88V |
5.50 - 6.00 VCD |

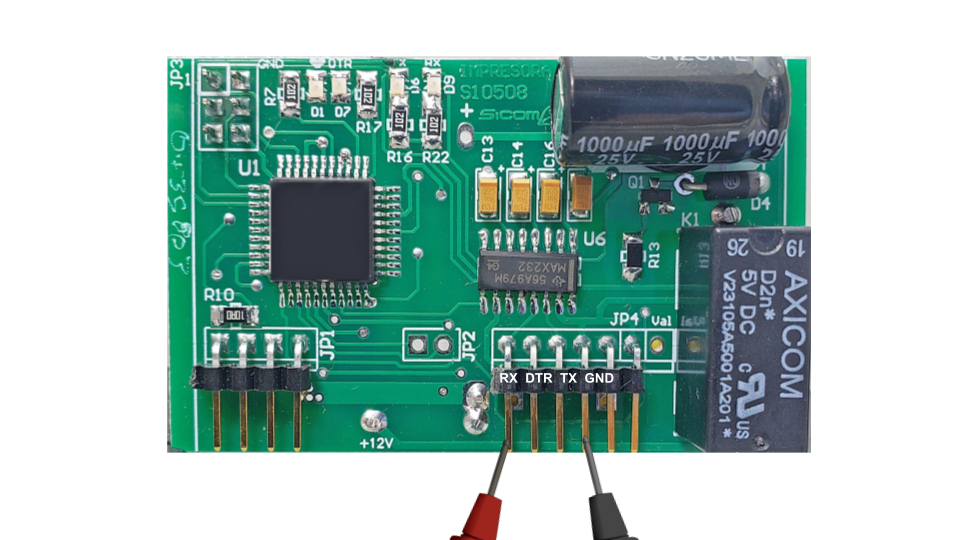

E) Se deberá medir el voltaje del puerto serial RS232, esta medición tiene variantes ya que dependiendo del tipo de impresora conectada puede existir un cambio en el rango de voltajes, terminando con Rx.
DESCRIPCIÓN |
VOLTAJE |
DTR Sin impresora |
0 VCD |
DTR Bixolon |
-5.80 a -5.40 VCD |
DTR Epson 295 |
-8.10 a -8.50 VCD |
DTR Epson T88V |
-5.30 a -5.80 VCD |
F) Se deberá medir el voltaje del regulador 3.3 U4
DESCRIPCIÓN |
VALOR |
V REG U4 3.3 |
3.15 - 3.31 VCD |

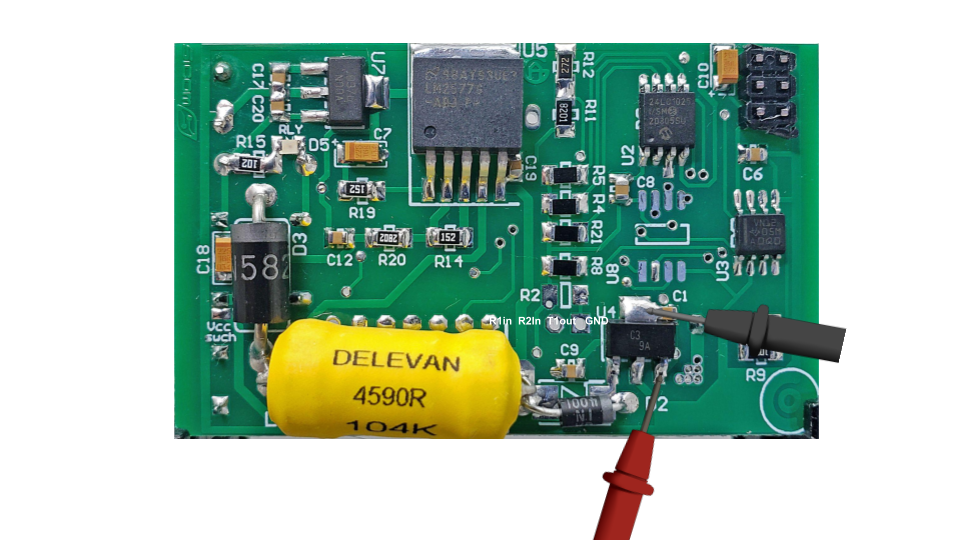

G) Se deberá medir el voltaje del regulador 5 U7.
DESCRIPCIÓN |
VALOR |
V REG U7 5 |
4.9 - 5.1 VCD |
