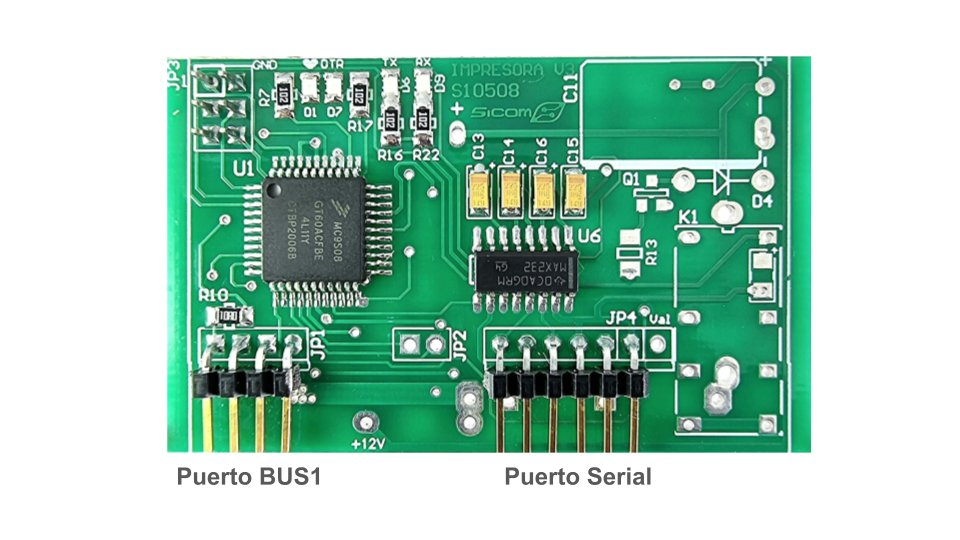

El módulo impresora Carburación, se encarga de enviar la información de servicio a imprimir por su puerto serial, a diferencia de su versión para autotanque este modelo no cuenta la opción de poder energizar una impresora con +24V.

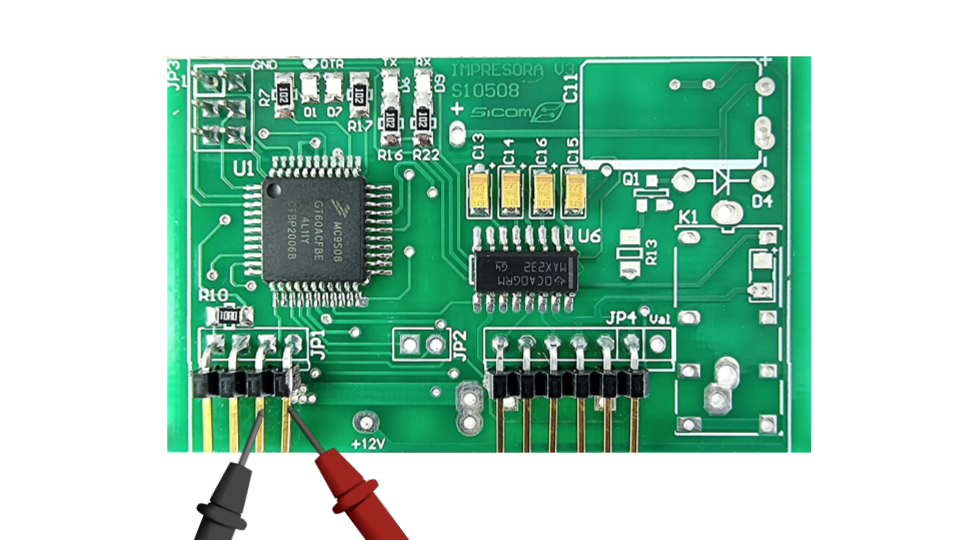

A ) Se deberá medir los voltajes de alimentación de la impresora, la impresora se alimenta del voltaje de la backplane CB.
DESCRIPCIÓN |
VALOR |
VBus1 |
9.0 - 13.15 VCD |

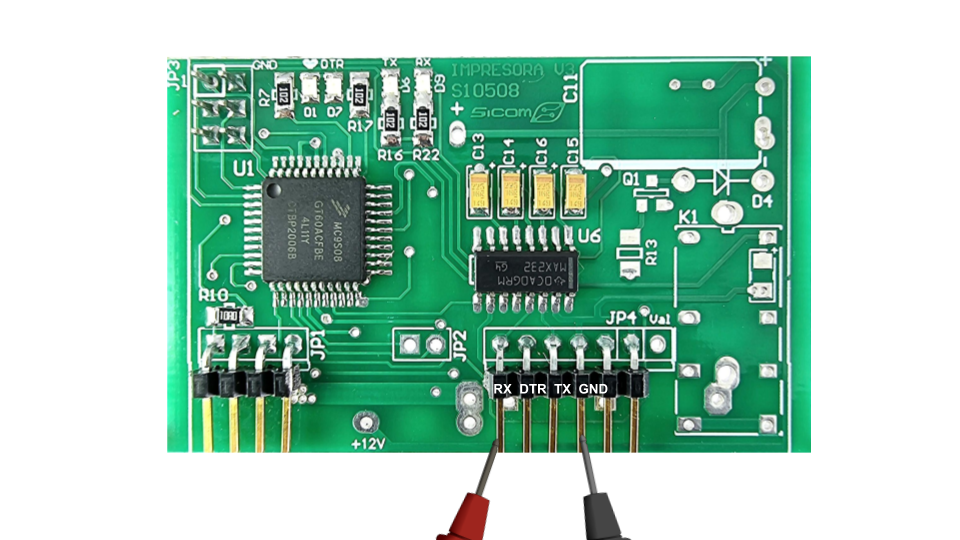

B) Se deberá medir el voltaje del puerto serial RS232, esta medición tiene variantes ya que dependiendo del tipo de impresora conectada puede existir un cambio en el rango de voltajes, comenzando por TX.
DESCRIPCIÓN |
VOLTAJE |
TX Sin impresora |
-8.9 a -8.6 VCD |
TX Bixolon |
-7.4 a -7.0 VCD |
TX Epson 295 |
-7.4 a -7.0 VCD |
TX Epson T88V |
-7.4 a -7.0 VCD |

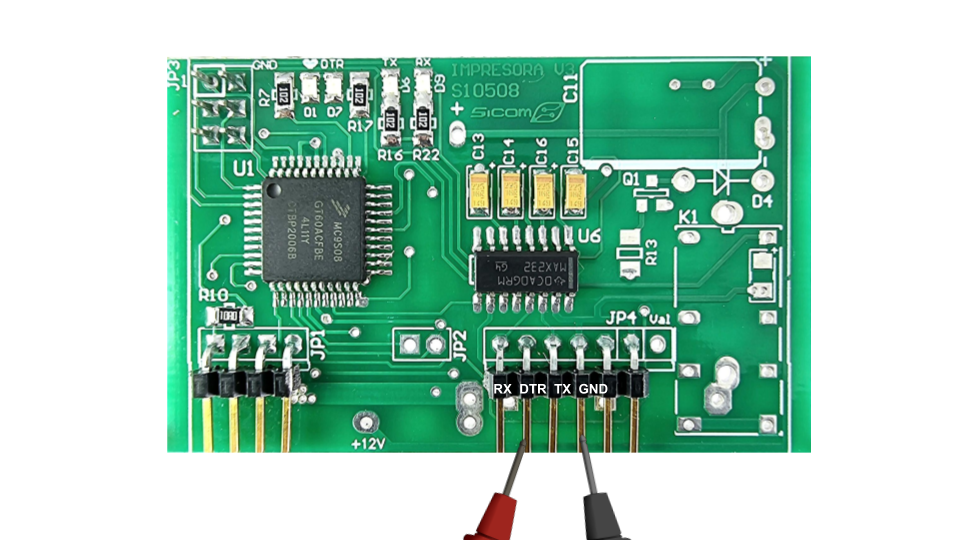

C) Se deberá medir el voltaje del puerto serial RS232, esta medición tiene variantes ya que dependiendo del tipo de impresora conectada puede existir un cambio en el rango de voltajes, siguiendo con DTR.
DESCRIPCIÓN |
VOLTAJE |
DTR Sin impresora |
0 VCD |
DTR Bixolon |
5.30 - 5.55 VCD |
DTR Epson 295 |
7.50 - 8.10 VCD |
DTR Epson T88V |
5.50 - 6.00 VCD |

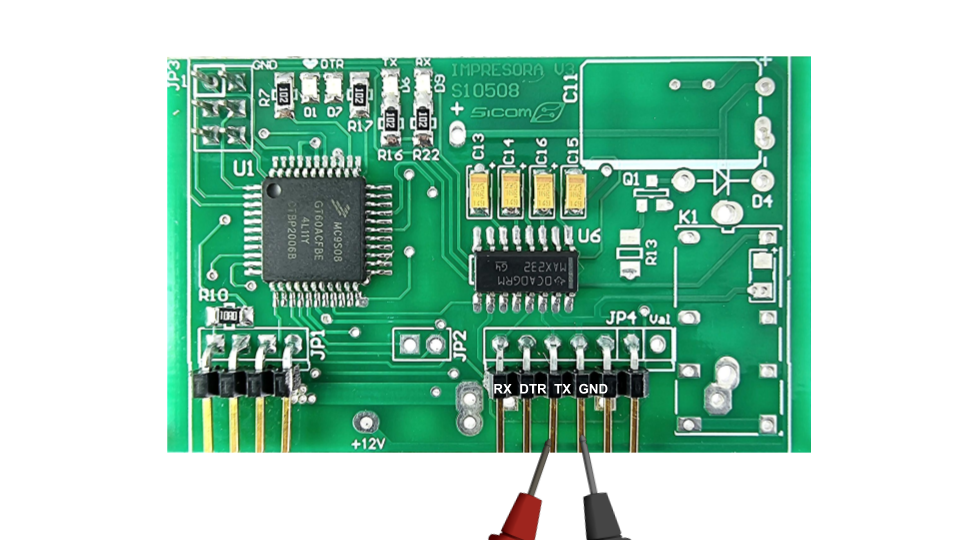

D) Se deberá medir el voltaje del puerto serial RS232, esta medición tiene variantes ya que dependiendo del tipo de impresora conectada puede existir un cambio en el rango de voltajes, terminando con Rx.
DESCRIPCIÓN |
VOLTAJE |
RX Sin impresora |
0 VCD |
RX Bixolon |
-5.80 a -5.40 VCD |
RX Epson 295 |
-8.10 a -8.50 VCD |
RX Epson T88V |
-5.30 a -5.80 VCD |

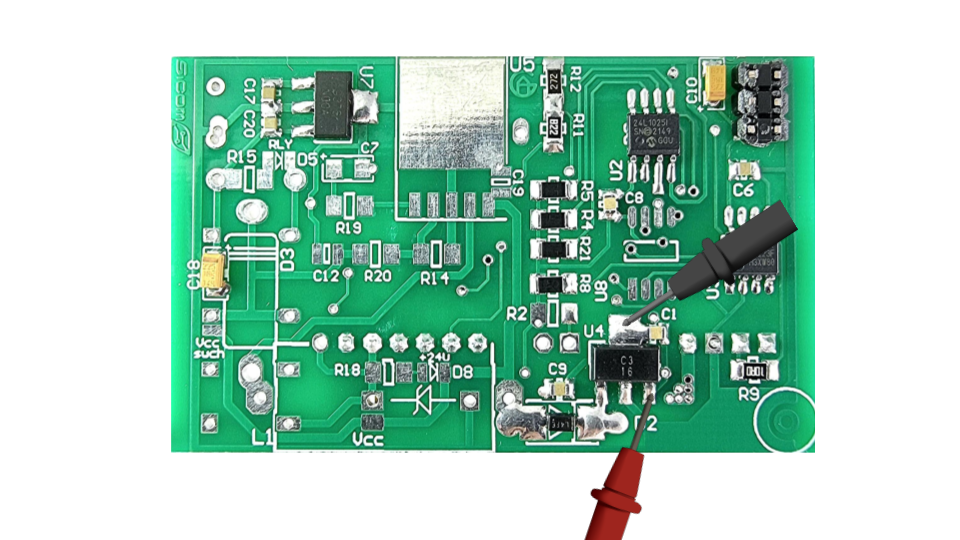

E) Se deberá medir el voltaje del regulador 3.3 U4.
DESCRIPCIÓN |
VALOR |
V REG U4 3.3 |
3.15 - 3.31 VCD |

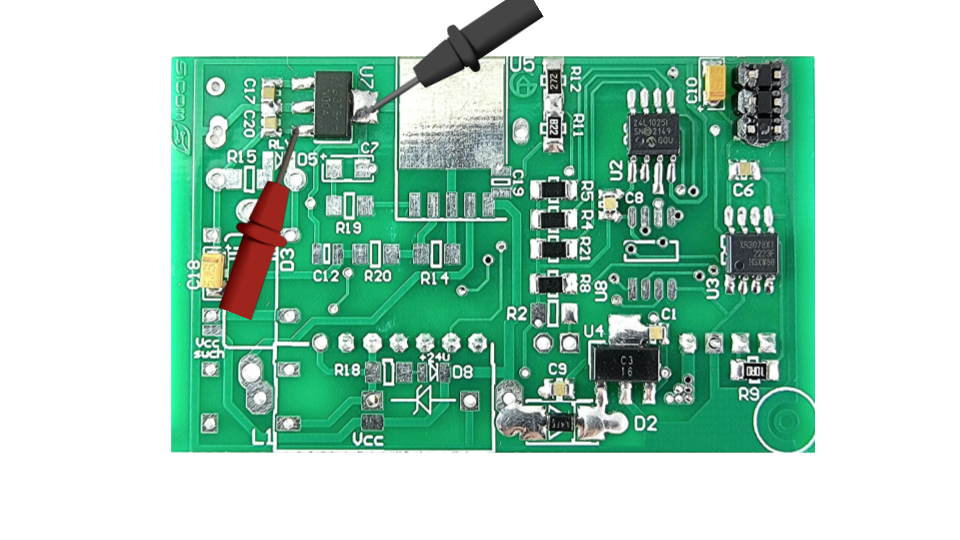

F) Se deberá medir el voltaje del regulador 5 U7.
DESCRIPCIÓN |
VALOR |
V REG U7 5 |
4.9 - 5.1 VCD |
