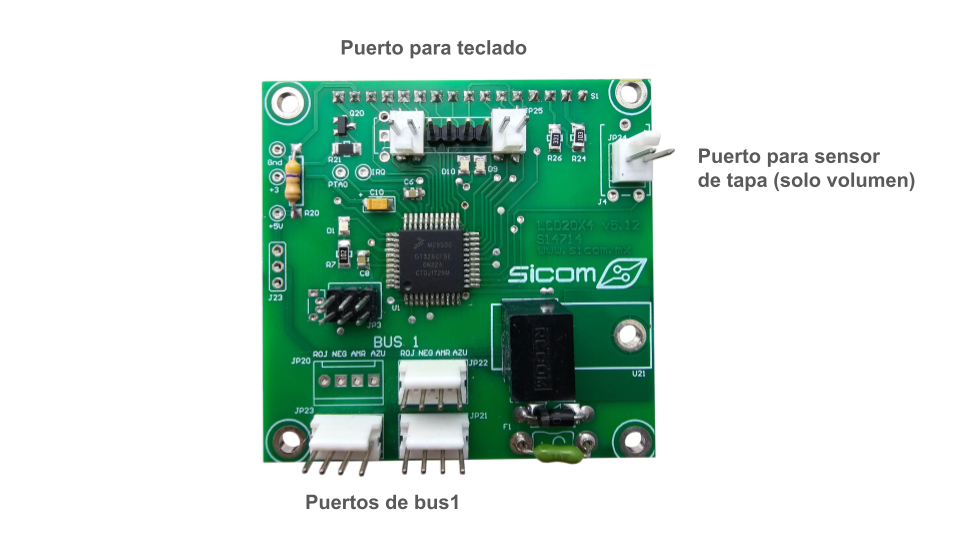

Los módulos display se encargan de mostrar la información relevante en sus pantallas, ya se un servicio activo, configuración u notificaciones del sistema, cada productor de la línea actual Gas-PAR® G4S cuenta con uno (Volumen) o dos (Volumen / Venta) en su panel.

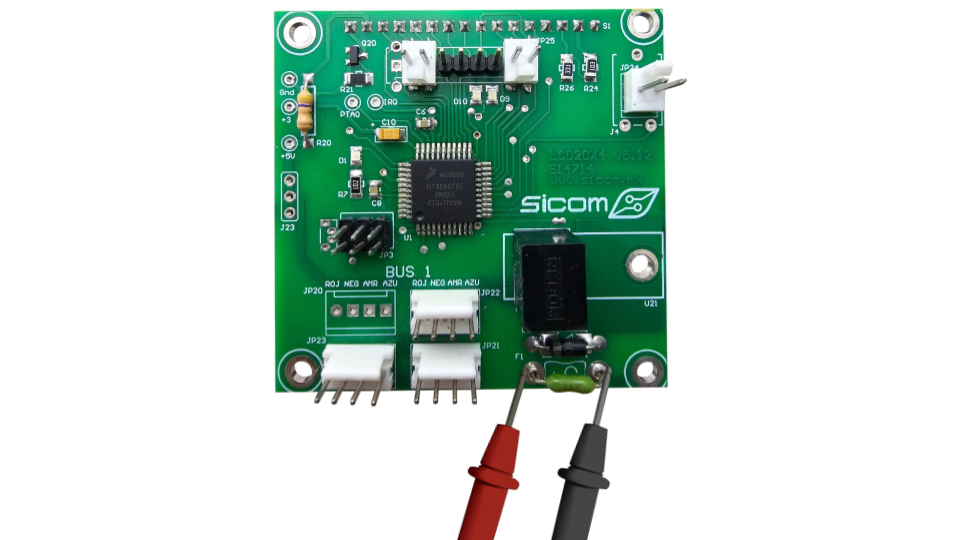

A) Revisar que el fusible en F1 sea del valor referido y que presente continuidad con el módulo desenergizado.
DESCRIPCIÓN |
VOLTAJE |
Fusible |
1A - 250V |

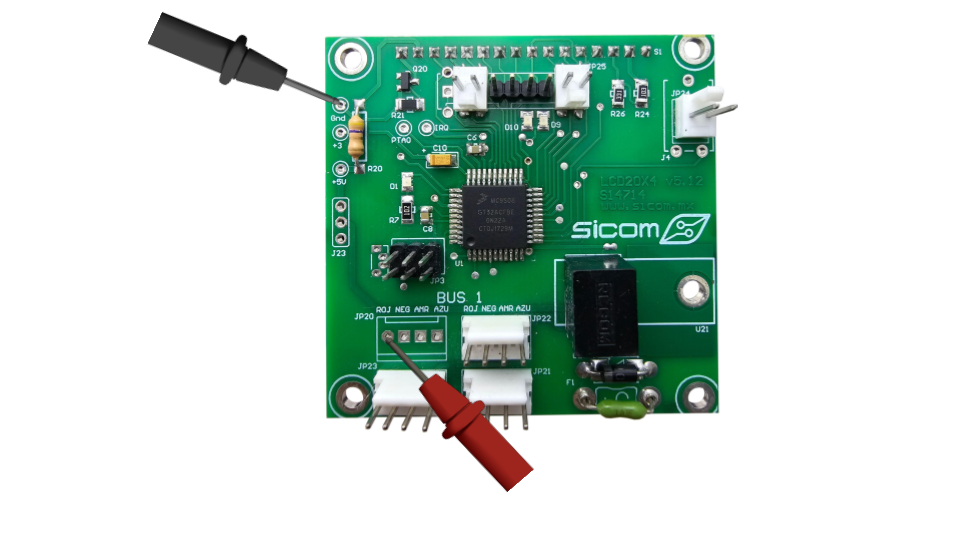

B) Se deberá medir con un multímetro el voltaje de alimentación de Bus1 que alimenta el módulo display (Vol-Vta)
DESCRIPCIÓN |
VOLTAJE |
V Bus1 |
9.0 - 13.5 VCD |

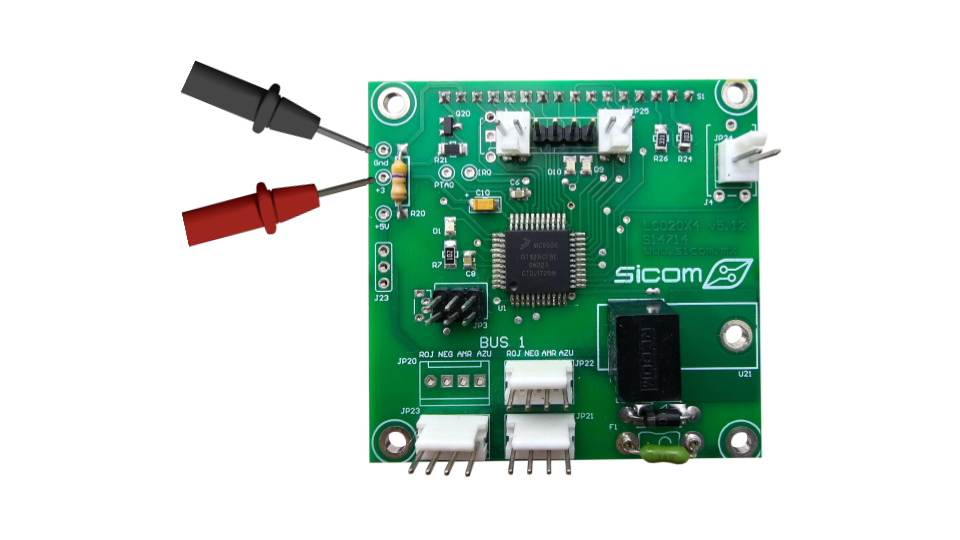

C) Se deberá medir con un multímetro el voltaje del regulador U4 3.3V.
DESCRIPCIÓN |
VOLTAJE |
V REG U4 3.3 |
3.15 - 3.3 VCD |

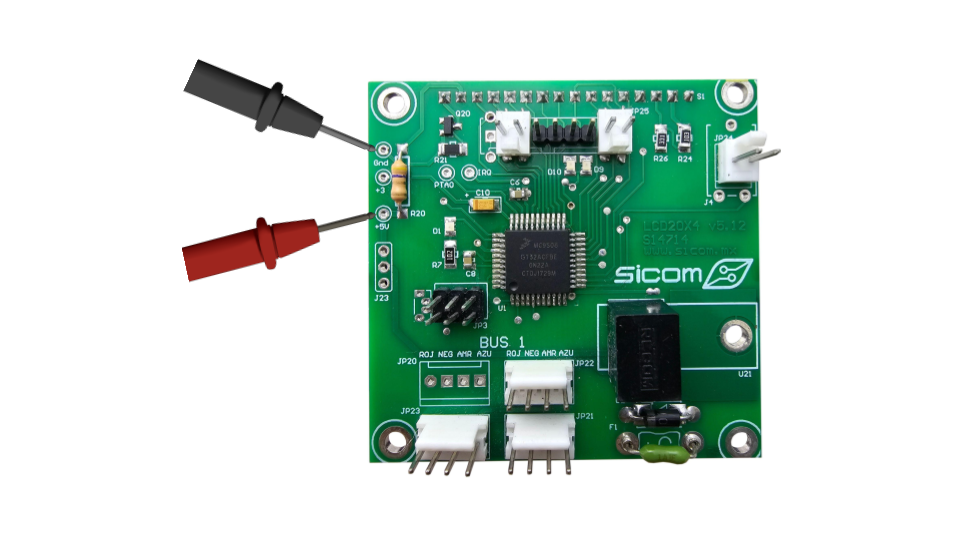

D) Se deberá medir con un multímetro el voltaje del regulador U21 5V.
DESCRIPCIÓN |
VOLTAJE |
V REG U21 5v |
4.9 - 5.1 VCD |
