El módulo GPS + antena GPS se encargan de obtener la información de posición geográfica para los distintos proceso de los equipos Gas-PAR® G4S, las lecturas de voltaje tendrán un comportamiento al tener o no conectada la antena GPS.
DESCRIPCIÓN |
VOLTAJE |

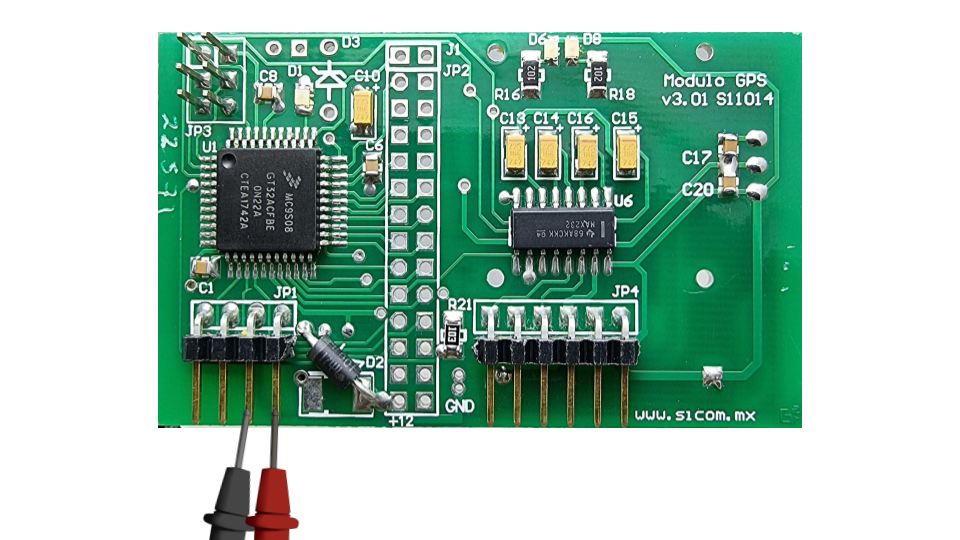

V Bus1 |
9.00 – 13.5 VDC |

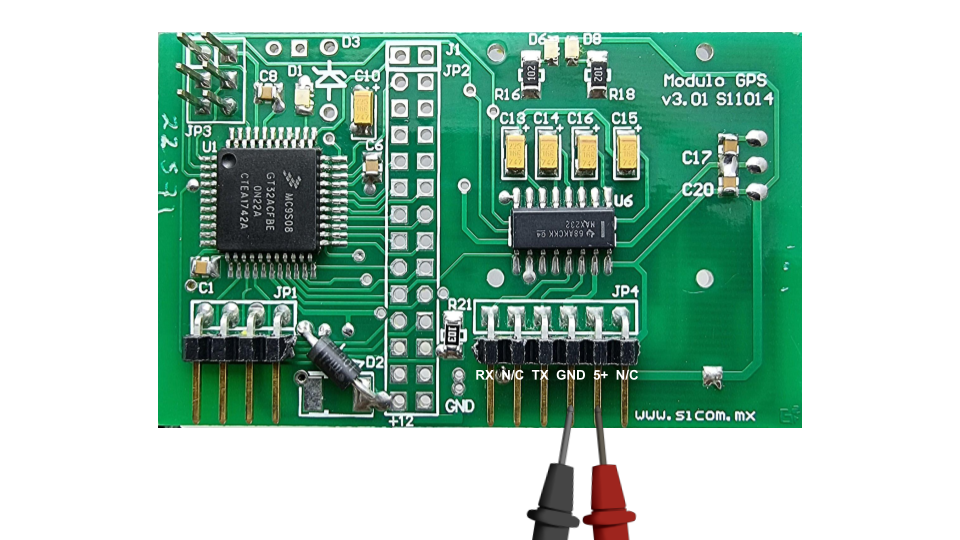

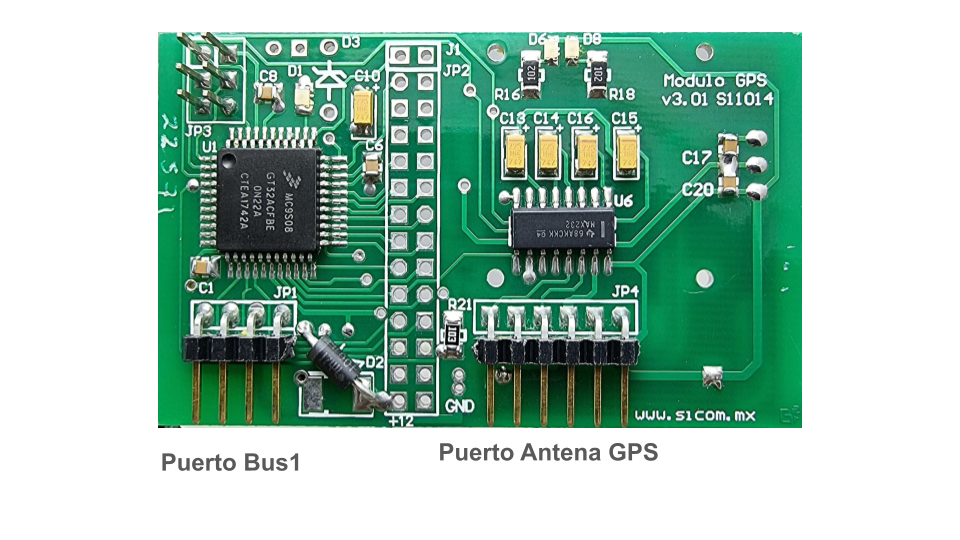

B) Se deberá medir los voltajes del puerto de antena GPS, iniciando por el pin de alimentación de antena GPS.
DESCRIPCIÓN |
VOLTAJE |
V+ Antena |
4.9 – 5.1 VDC |

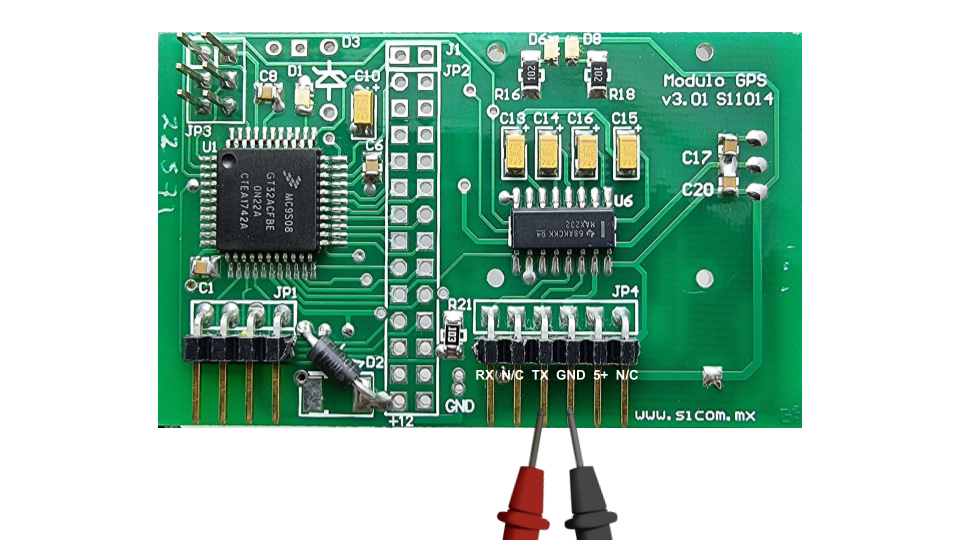

C) Se deberá medir los voltajes del puerto de antena GPS, TX del puerto de antena GPS.
DESCRIPCIÓN |
VOLTAJE |
TX sin Antena |
-8.7 VDC |
TX con Antena |
-7.93 VCD |

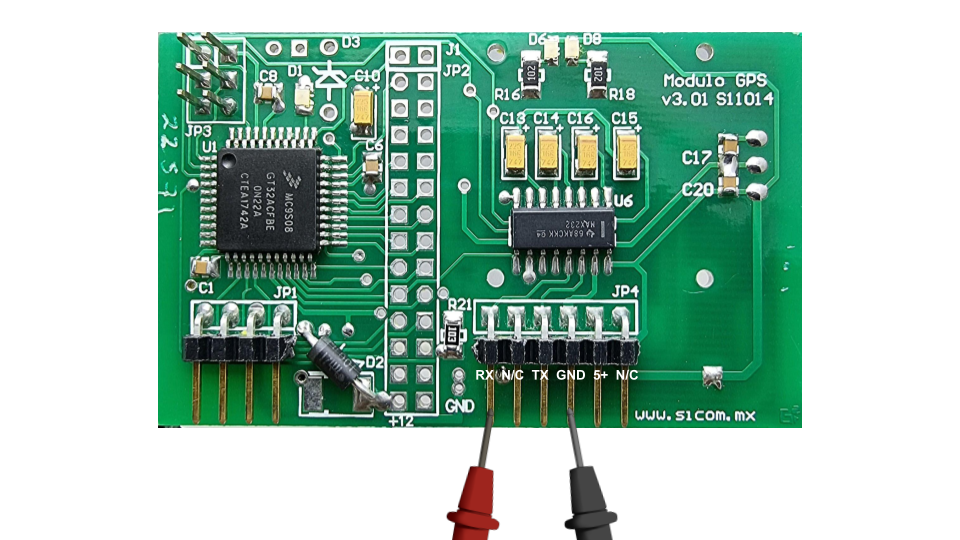

D) Se deberá medir los voltajes del puerto de antena GPS, RX del puerto de antena GPS.
DESCRIPCIÓN |
VOLTAJE |
RX sin Antena |
0 VDC |
RX con Antena |
-5.5 - 1.9 VCD |

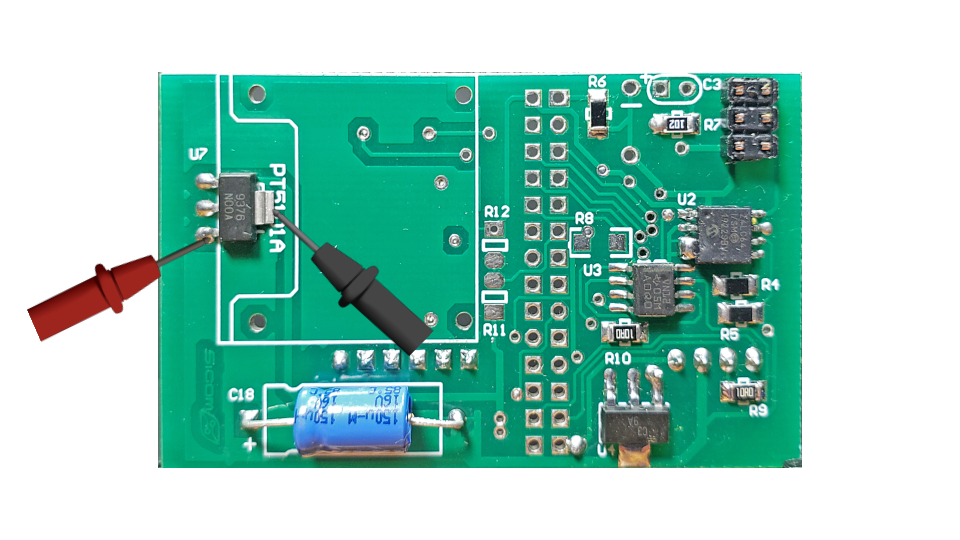

E) Se deberá medir el voltajes del regulador 3.3 del módulo GPS
DESCRIPCIÓN |
VOLTAJE |
VReg 3.3 U4 |
3.15 - 3.30 VCD |

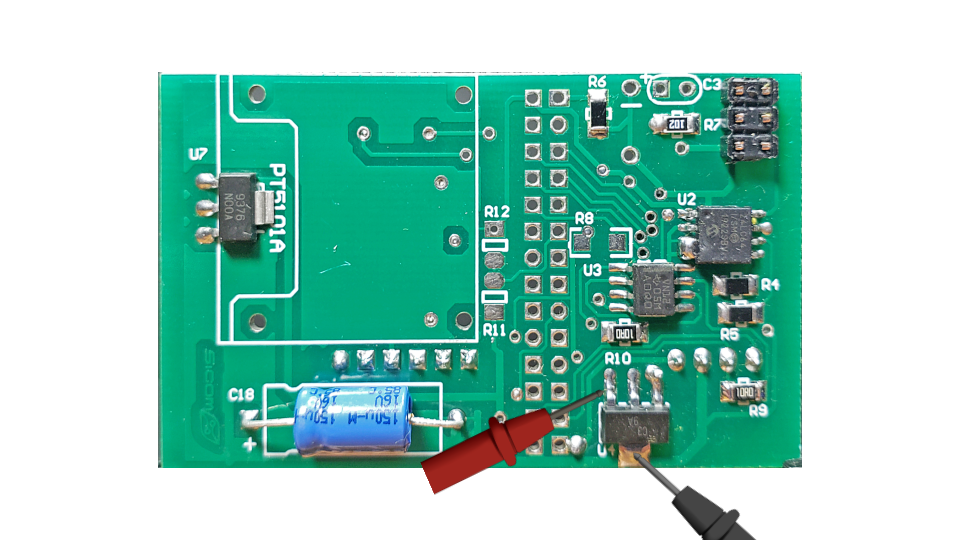

G) Se deberá medir el voltajes del regulador 5v del módulo GPS
DESCRIPCIÓN |
VOLTAJE |
VReg 5 U7 |
4.9 - 5.1 VCD |
