Revisar cuadratura
Este menú permite comprobar que el sensor del módulo
transductor encoder esté funcionando correctamente.
La prueba de cuadratura verifica que los sensores
A y B del transductor registren la misma cuenta de pulsos al captar
el giro de la cámara de medición.
Si se utiliza un transductor Tuthill, el elemento
evaluado será la electrónica Tuthill.
Para configurar las opciones del menú, utilice las flechas
de navegación [⇧] y [⇩],
y confirme su selección presionando la tecla [ENT].
Pasos para Revisar la Cuadratura
-

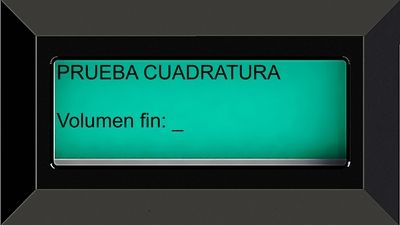

Introduzca
un volumen de prueba en el sistema.
-

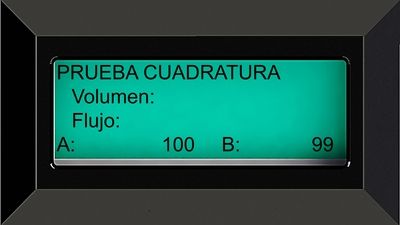

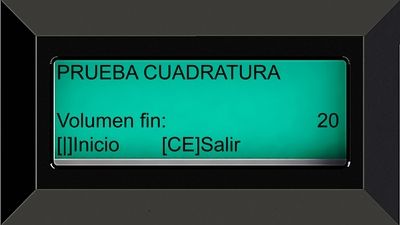

Presione
la tecla [I] según lo indicado en la pantalla.
-

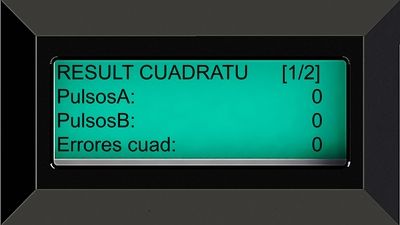

Verifique
que los pulsos A y B tengan una diferencia de 0 y que los errores
de cuadratura también sean 0.
-

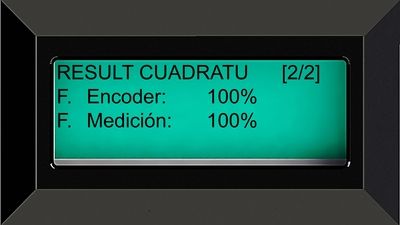

Confirme
que la segunda pantalla muestre un 100% en encoder y medición.
⚠️ IMPORTANTE:
✔ Algunos errores de
cuadratura pueden estar presentes y aun así mostrar 100% en encoder y
medición.
✔ Esto no necesariamente indica un mal
funcionamiento del módulo.

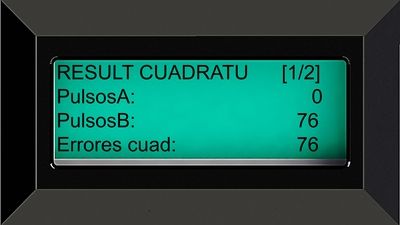

Si el transductor presenta problemas durante la prueba
de cuadratura, el sistema mostrará:
-
El
desfase entre los pulsos A y B.
-
La
cantidad de errores registrados.
Fiabilidad
El equipo GAS-PAR® G4S siempre están corriendo rutinas de fiabilidad para corroborar que los suministros no importa su origen tengan un buen conteo y solo corren con transductores encoder o tuthill.
Existen tres tipos de fiabilidad:
Fiabilidad vol inicial
Fiabilidad de medición
Fiabilidad de encoder
Fiabilidad Volumen Inicial
Esta fiabilidad se genera en el intermedio de cuando un servicio está por arrancar, recordando que para que un servicio se registre este tiene que superar el volumen inicial, que va de los 200 a los 800 ml, entre ese intermedio de los 0 ml a los X ml programados del volumen inicial se puede generar este evento que nos indica si ese intermedio tuvo una fiabilidad por debajo del 95% que puede significar que:
Que las secuencias de giro no están siendo completadas en el sentido esperado durante el volumen inicial:
Fiabilidad correcta:
>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
Fiabilidad afectada:
>>>>>>>>><<>>><<>>>>><>>>>>>><>>>>>>>>>>>
Fiabilidad de medición:
Esta fiabilidad se genera durante el servicio activo puede o no ser igual a la cantidad final del servicio se genera cuando la fiabilidad cae por debajo del 95% que puede significar.
Que las secuencias de giro no están siendo completadas en el sentido esperado:
Fiabilidad correcta:
>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
Fiabilidad afectada:
>>>>>>>>><<>>><<>>>>>>>>>>>>><>>>>>>>>>>>
Fiabilidad de Encoder:
Esta fiabilidad se genera durante el servicio activo puede o no ser igual a la cantidad del servicio se genera cuando la fiabilidad cae por debajo del 95% significa que:
El encoder ya no está presentando igual de pulsos de sus sensores A y B los cuales deben de registrar la misma cantidad cuando uno de ellos es diferente y genera una diferencia mayor al 95% se comienza a generar este evento dando aviso de que se requiere un cambio de la pieza.
Fiabilidad de encoder correcta:
>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>

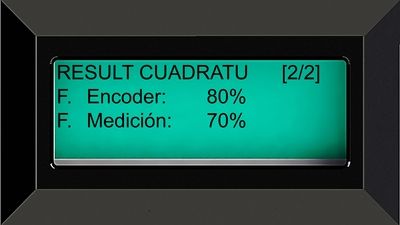

Fiabilidad de encoder afectada:
>>>>>>>>> / >>> / >>>>>>>>>> / / >>>>>>>>>>>>

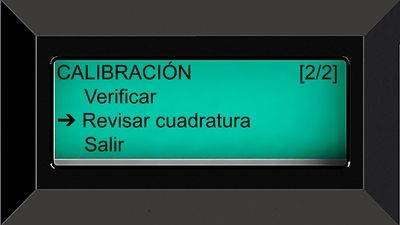

Para acceder al menú siga la ruta de: Operador -> acceso programador -> panel de control -> Módulo transductor -> calibración -> Revisar cuadratura
