Ventana superior e inferior (configuración)

Ventana superior e inferior

Para configurar las opciones del menú, utilice las flechas de navegación [⇧] y [⇩], y confirme su selección presionando la tecla [ENT].

Disponibilidad por Tipo de Configuración

• En el caso del transductor encoder/Tuthill, las ventanas superior e inferior estarán disponibles simultáneamente cuando el volumen de paro está configurado en modo automático.
• Si el volumen de paro está configurado en modo manual, solo se visualizará la ventana superior.

Valores Predeterminados

• Valor por defecto: [0].
• Durante las pruebas de calidad, se asigna un valor predeterminado de [600], lo que es común en equipos enviados con esta configuración.

Procedimiento para Editar Valores

1. Acceda al menú correspondiente.
2. Presione la tecla [ENT] para editar el valor de la ventana superior o inferior.

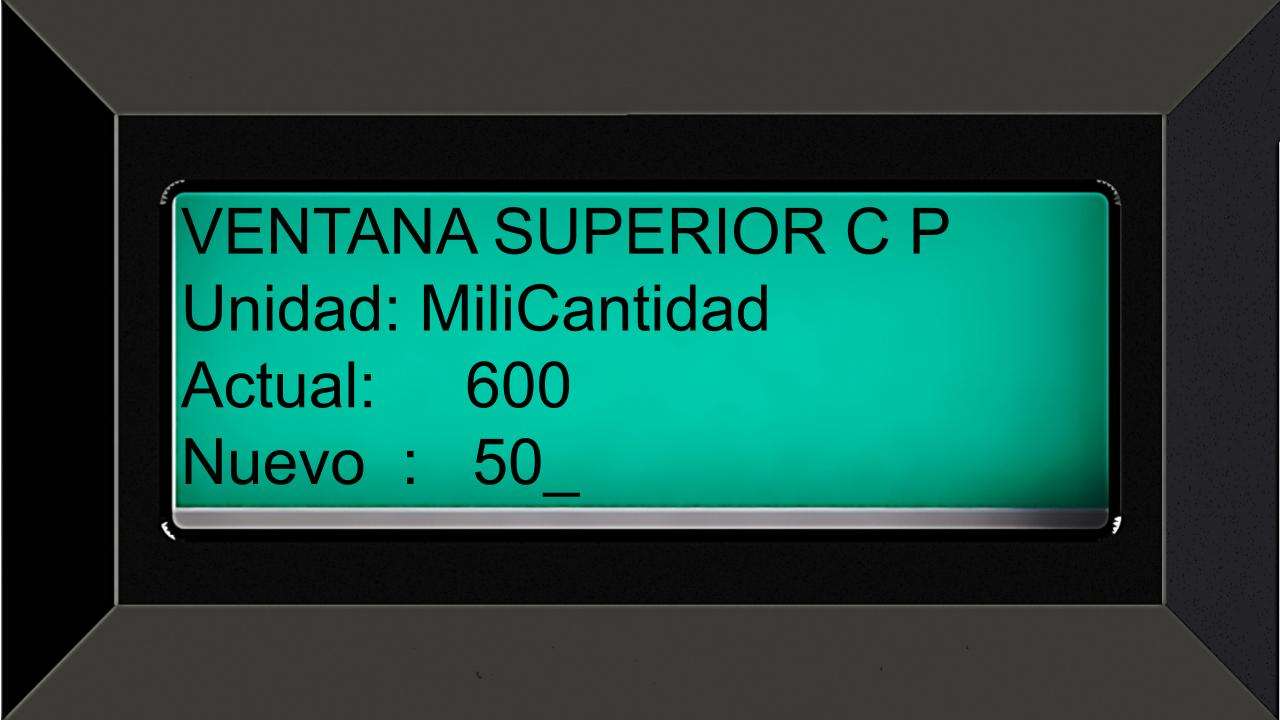

3. Ingrese el valor deseado dentro del rango permitido [0 - 999] mililitros.
4. Presione nuevamente [ENT] para guardar el nuevo valor.
5. Si el valor ingresado no está dentro del rango, será eliminado y el sistema solicitará ingresar un nuevo valor válido.

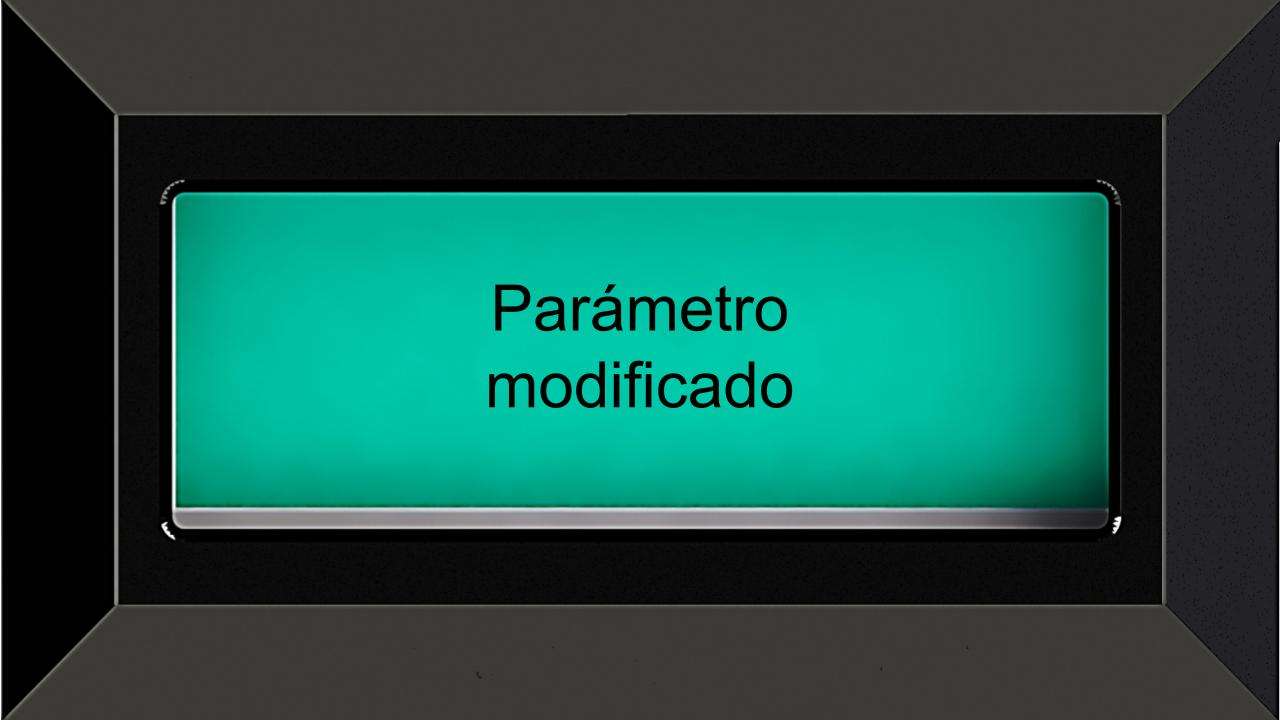

6. Al guardar el valor, el equipo mostrará el mensaje: "Parámetro modificado".

Registro del Cambio

El equipo generará un evento de seguimiento, dependiendo del ajuste realizado:

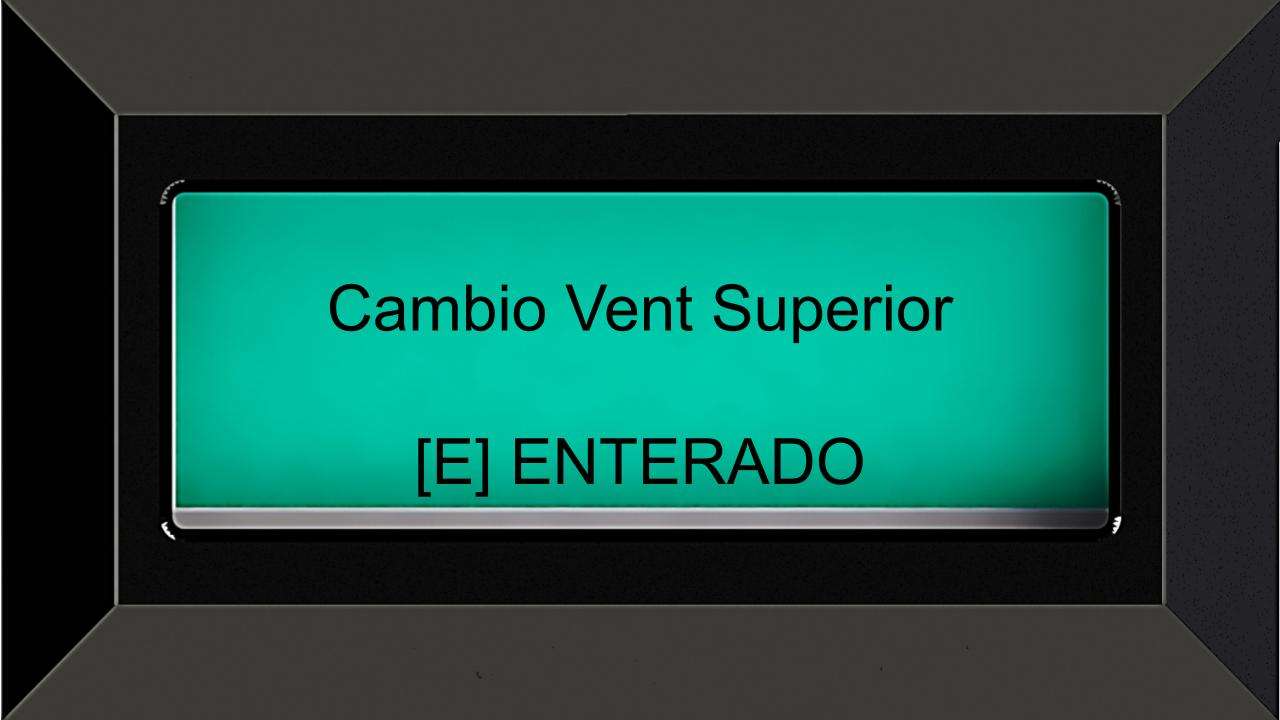

• "Cambio ventana superior", si se edita la ventana superior.
• "Cambio ventana inferior", si se edita la ventana inferior.

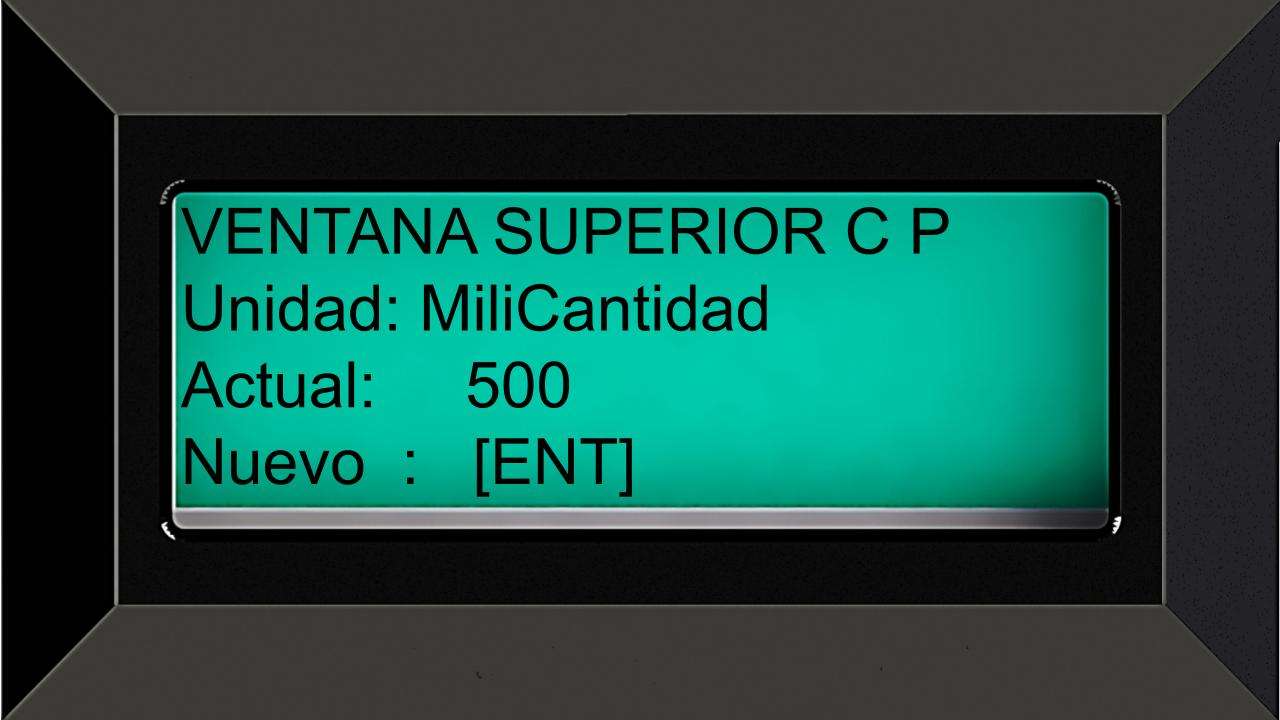

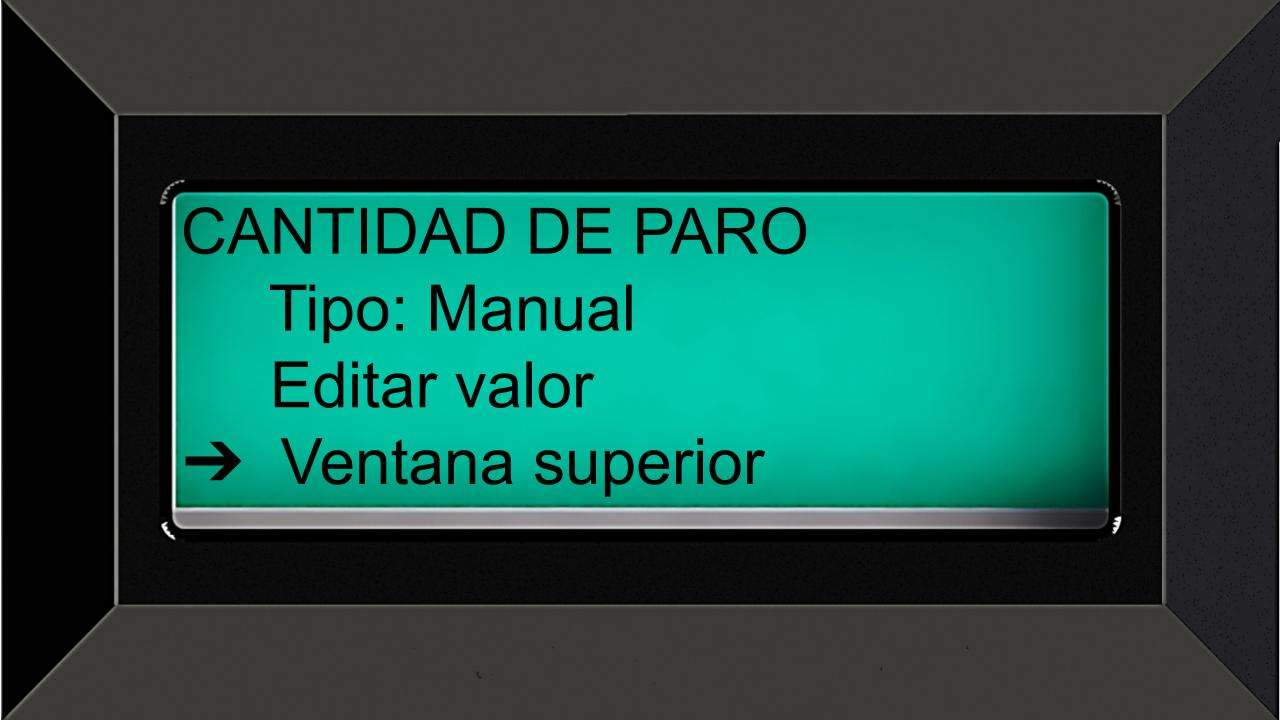

Ventana superior

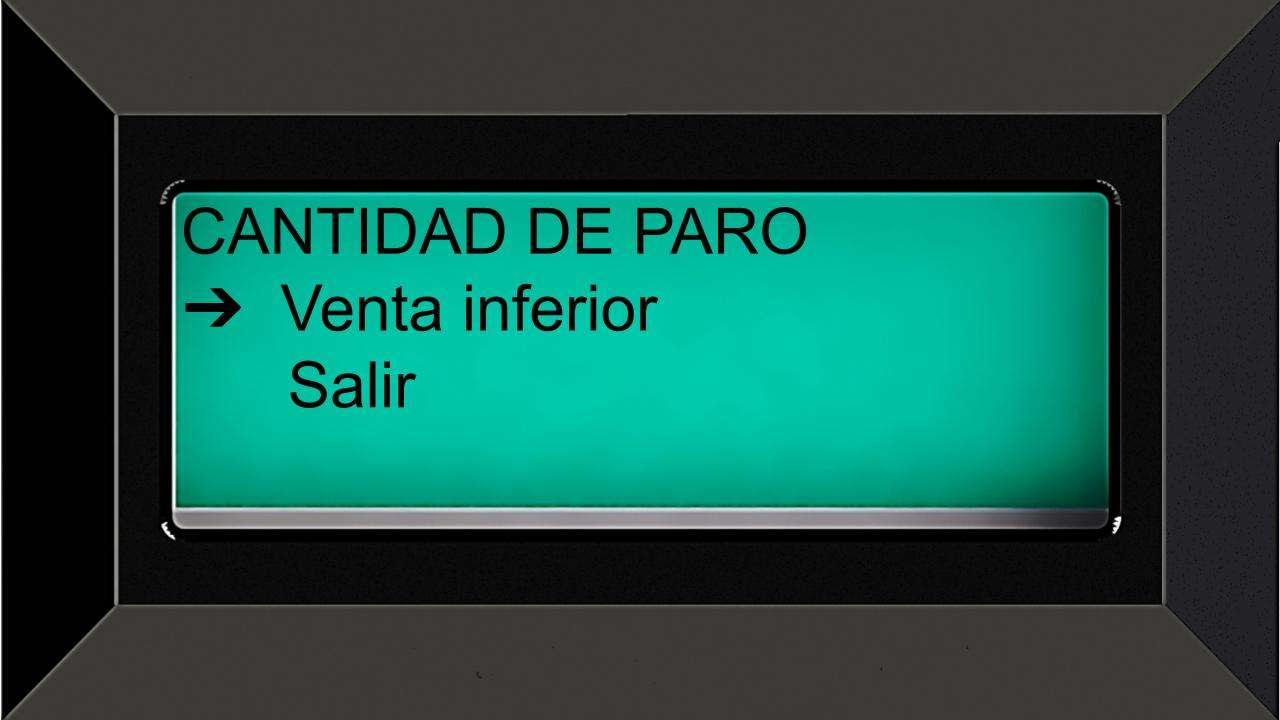

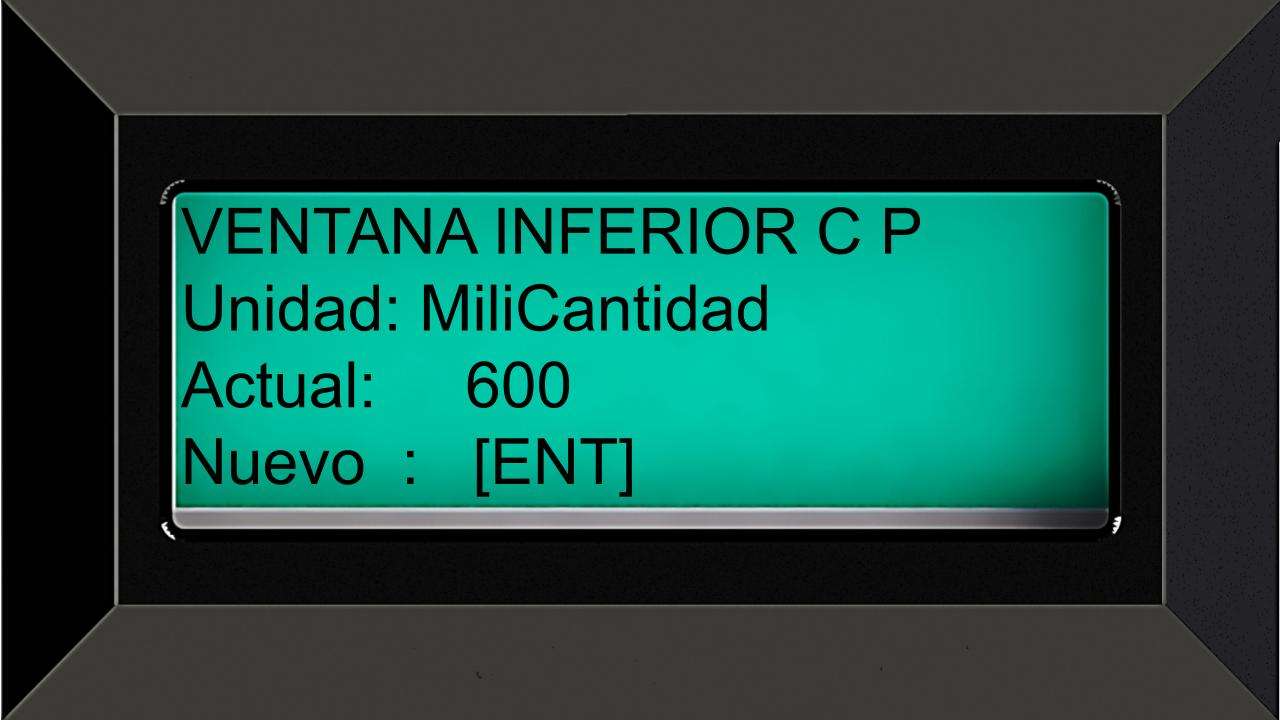

Ventana inferior
