Instalación de CPU KN+ en Backplane Autotanque
La instalación del CPU en el backplane autotanque es de accion sencilla, ya que la filosofía del equipo de constitución modular permite que sea realice un cambio con un mínimo de pasos.

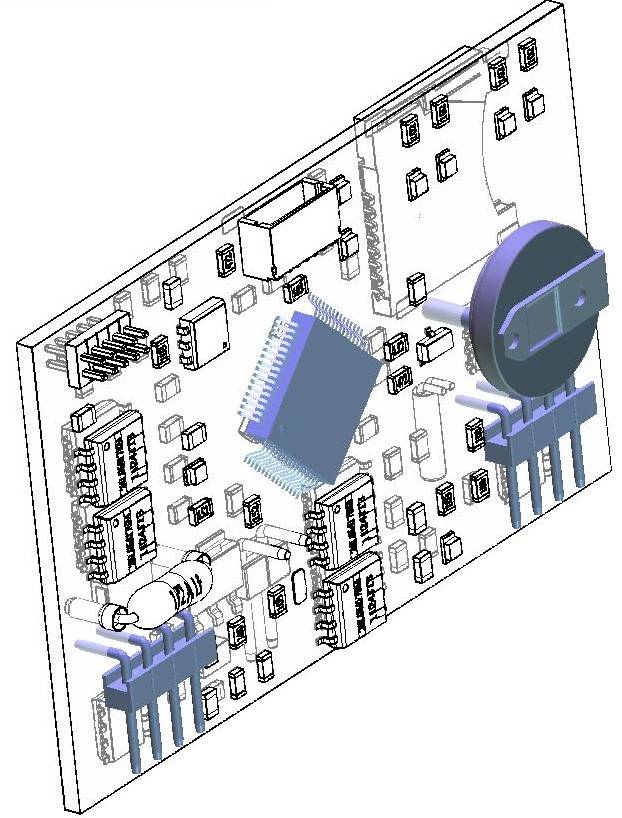

1) Ubicar el módulo CPU KN+ de la cara frontal, el lado frontal tiene forma fácil de identificar ya que tiene el código QR, Microcontrolador y batería RTC.

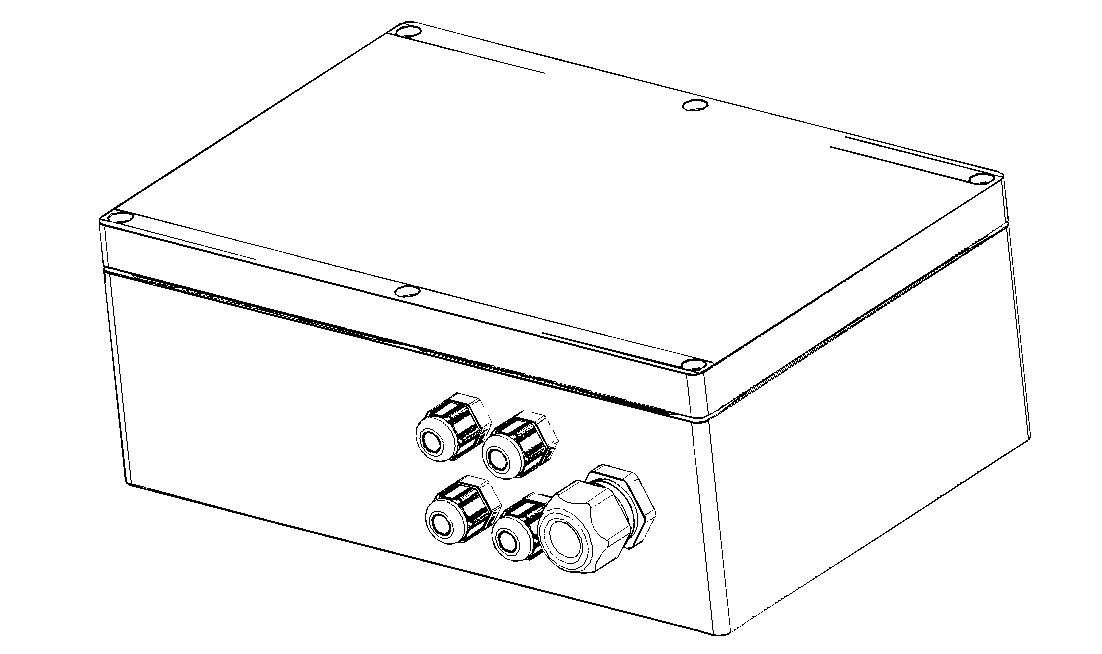

2) Ubicar la caja de control del equipo Gas-PAR Autotanque.

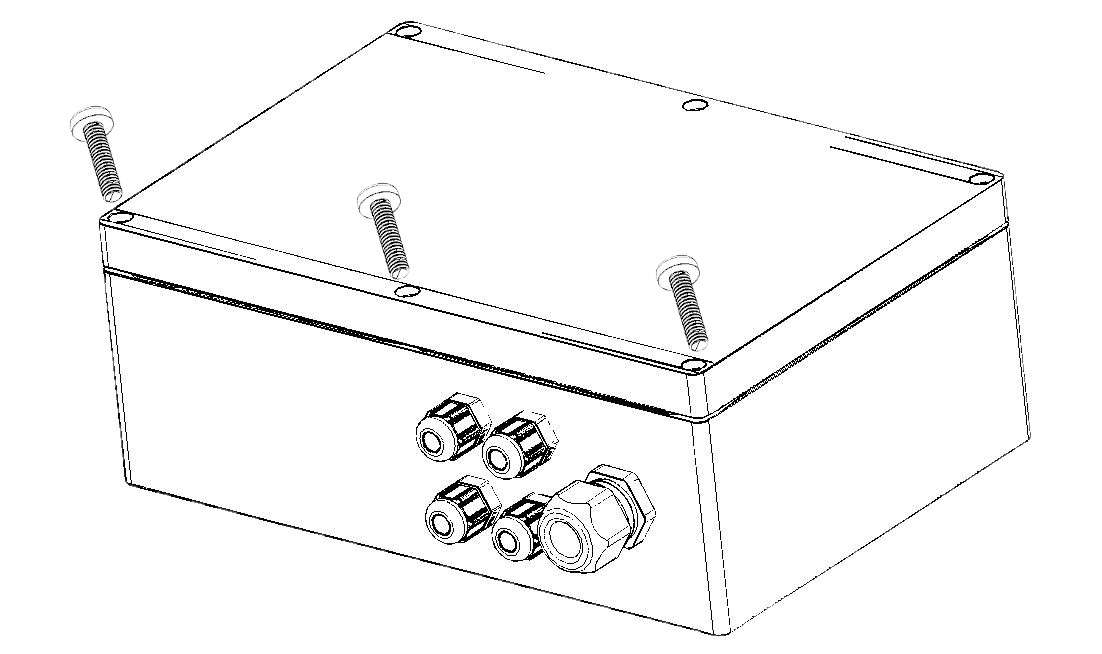

3) Retire la tornillería de sujeción de tapa y retire la misma.

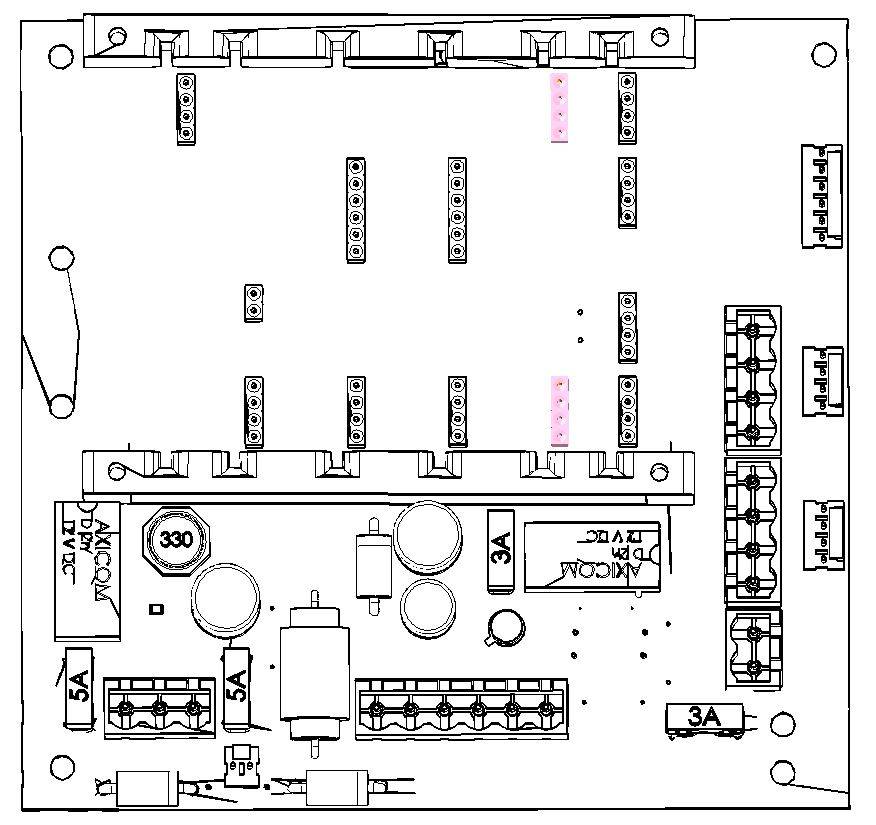

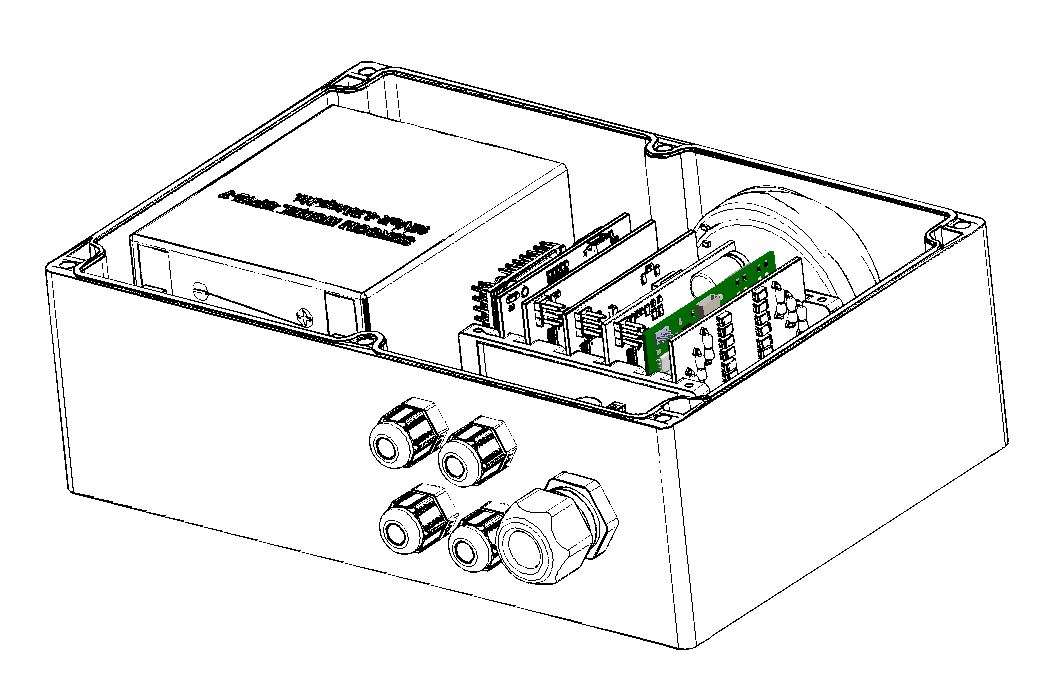

4) Identificar el espacio / ranura donde se coloca el CPU del equipo.

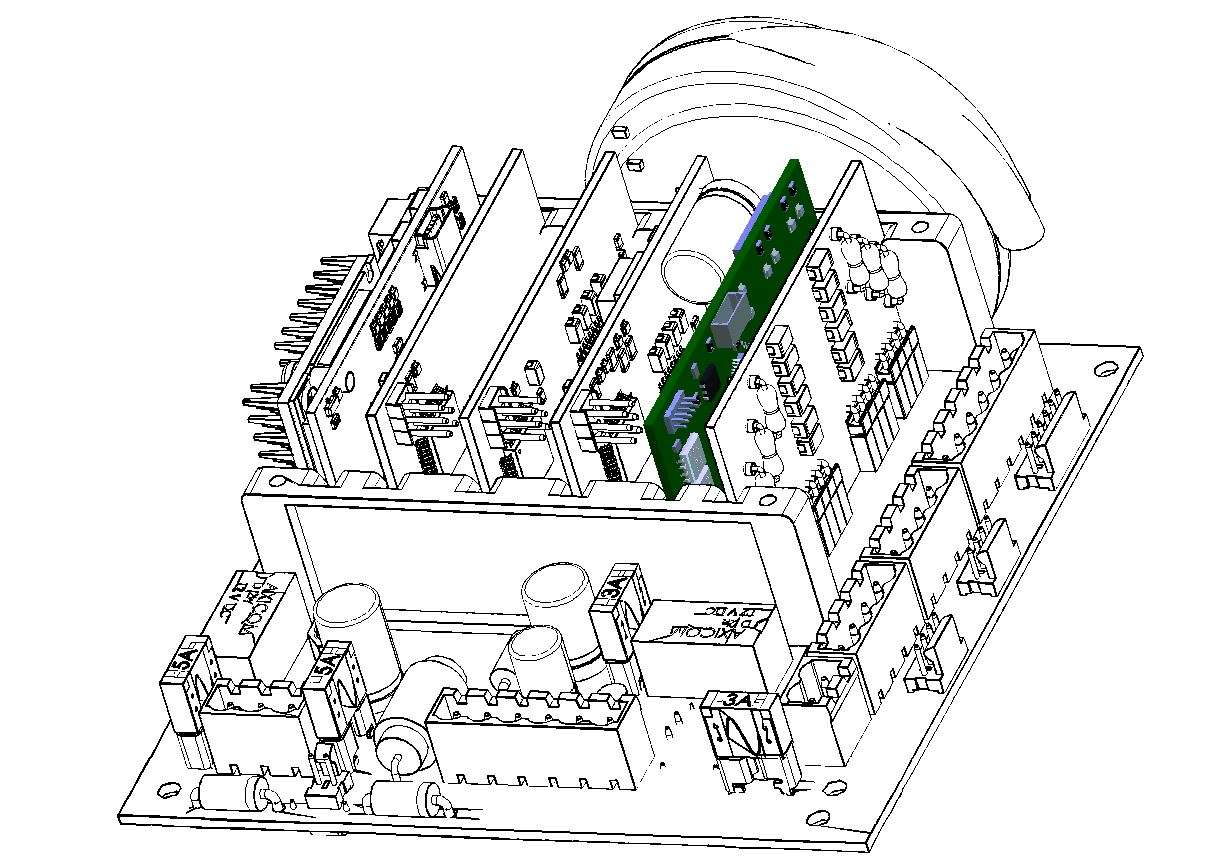

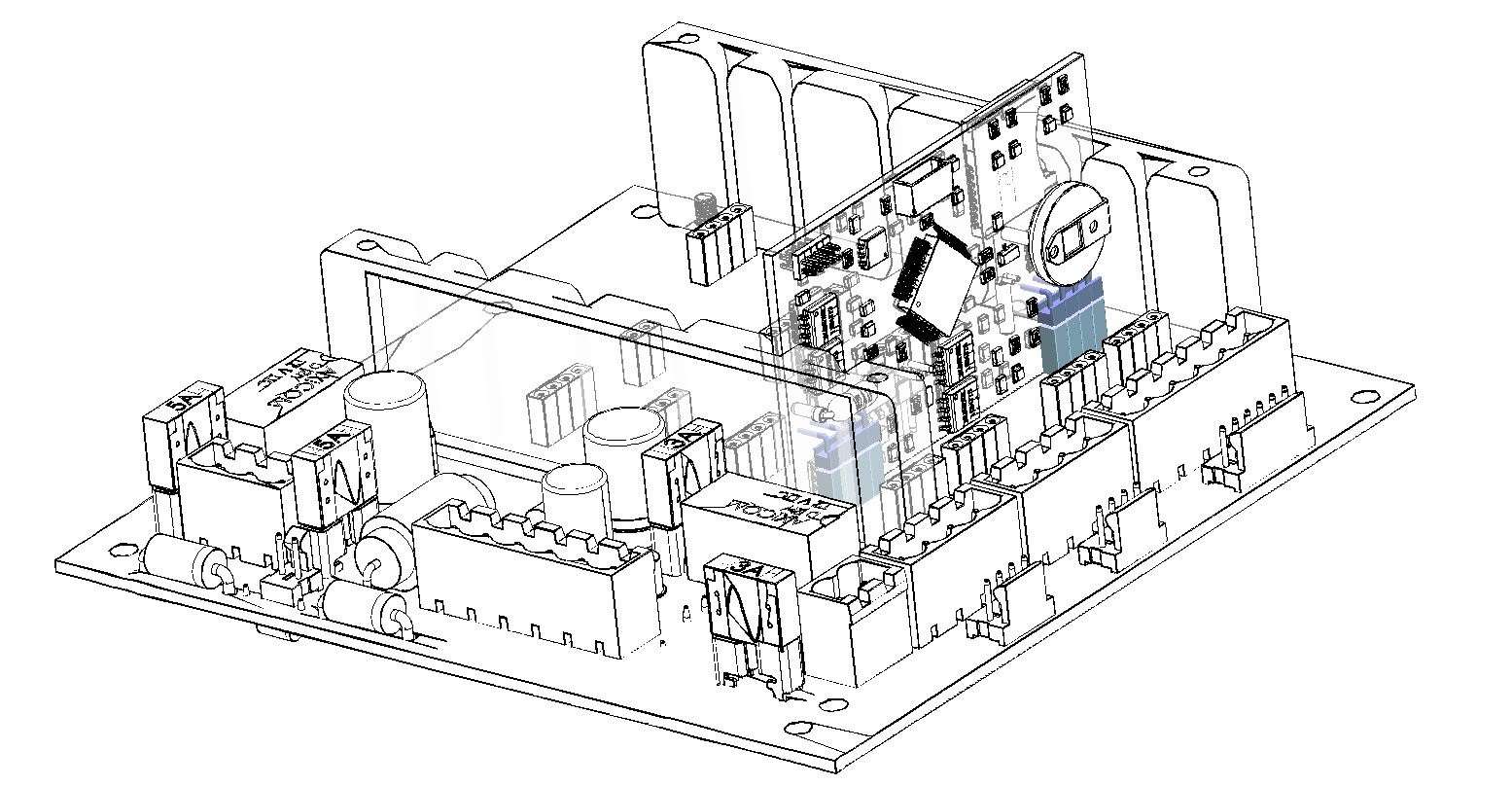

5) Siguiendo la imagen deslice el módulo CPU por la ranura y asegure que los pines del módulo entren de forma alineada y el módulo quede insertado completamente, este paso debe realizarse con sumo cuidado ya que si se coloca a la fuerza y los pines no está alineados se pueden doblar o quebrar.
