Descripción y ubicación Led's CPU KN+
El comportamiento de los LED's o gestos nos comparten información adicional sobre el estado actual del módulo, a continuación se describirán de forma breve el comportamiento del cada uno de ellos y en artículos adicionales se podrá ver en forma de forma dinámica el comportamiento que muestran con la actividad del equipo.

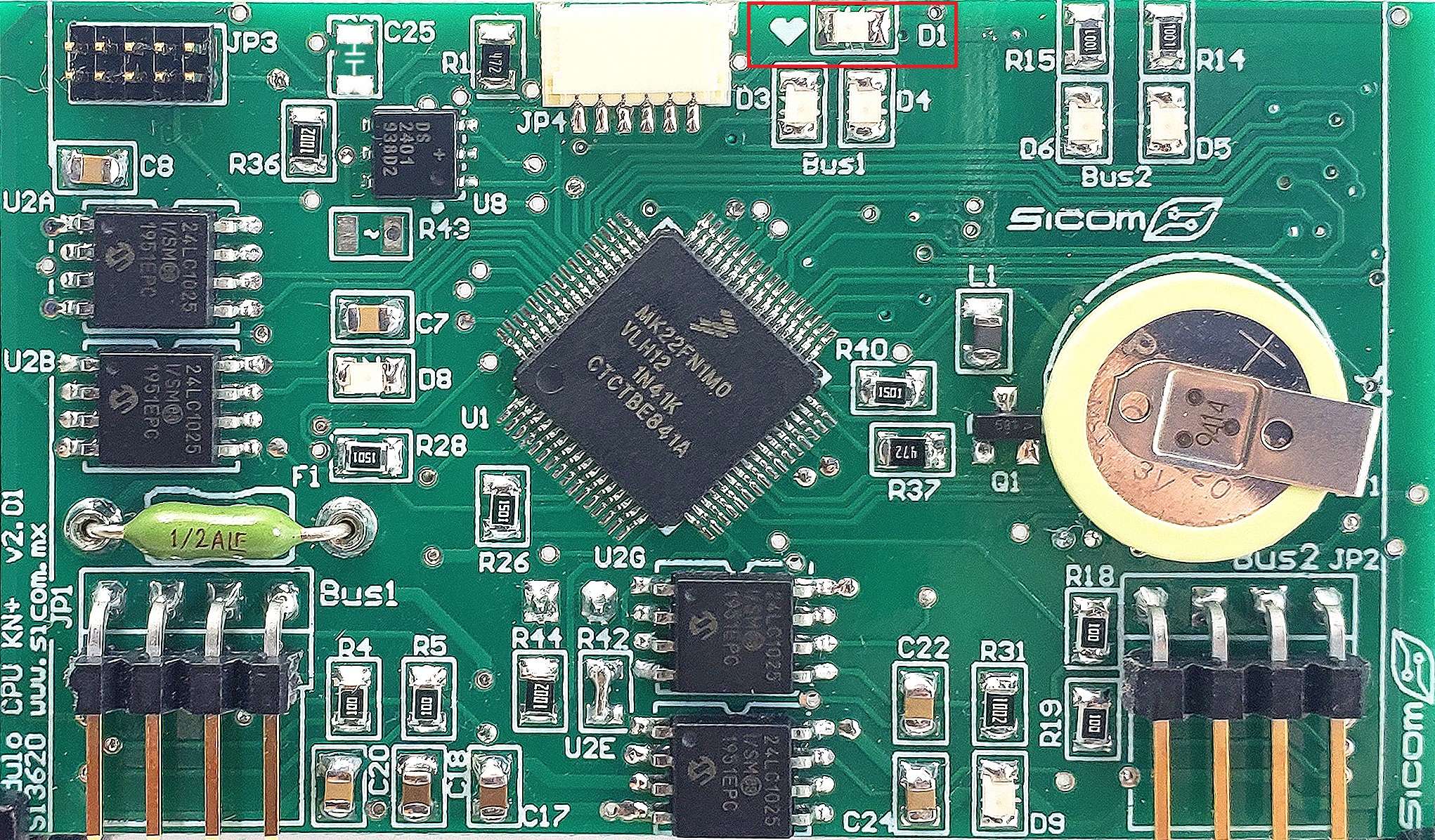

LED D1 HEART - CORAZÓN
Este led muestra un gesto en forma de latido de corazón, dando dos pulsaciones en color verde para después durar un tiempo en apagado, el ver este comportamiento nos indica que el módulo está corriendo el firmware interno.
LED D3 - D4 BUS 1
Estos led's nos indican el estado de actividad en el BUS 1, veremos que todo el tiempo están realizando un parpadeo generalmente de forma sincronizada aunque esta no es la regla, podemos observar una mayor tráfico en esos led's cuando el equipo está realizando un servicio o realizando cambios a las configuraciones de módulos, recordado que el BUS 1 es el canal por el cual comunican la mayoría de los módulos del equipo.
LED D5- D6 BUS 2
Estos led's nos indican el estado de actividad en el BUS 2, a comparación del BUS 1 veremos de forma general una menor cantidad de gestos o parpadeos en estos led's, un momento donde podemos ver gran actividad es cuando el equipo está sincronizando información con el G4S Server o cuando se realiza un servicio a través de un modulo bluetooth / Smart.

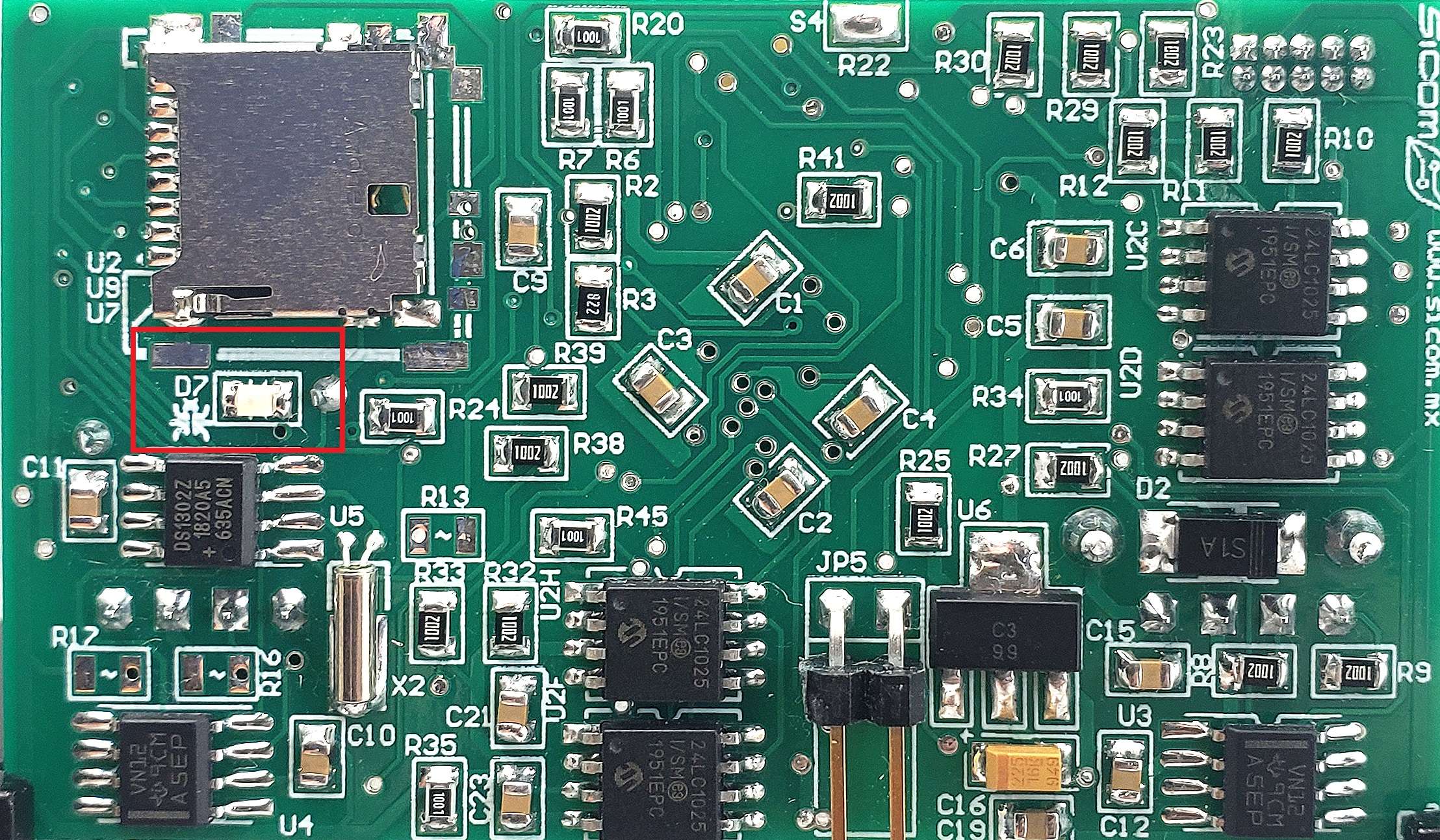

LED D7 DEBUG
Este led muestra actividad solo al arranque del CPU, cuando el CPU se está inicializando este led permanece encendido y se apaga justo al tiempo que el led HEART comienza a realizar su parpadeo indicando que el firmware está operativo. Otro periodo donde puede presentar actividad de pulsaciones es cuando se está ejecutando una actualización remota.
