Mediciones eléctricas CPU KN+

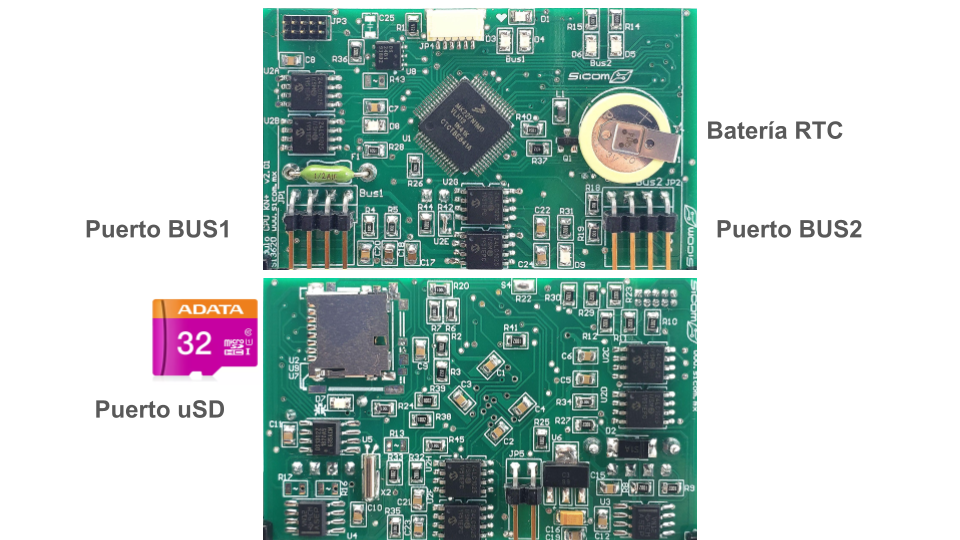

    El módulo CPU KN+ es la generación actual de CPU para varias líneas de productos Gas-PAR® G4S



    Mediciones eléctricas

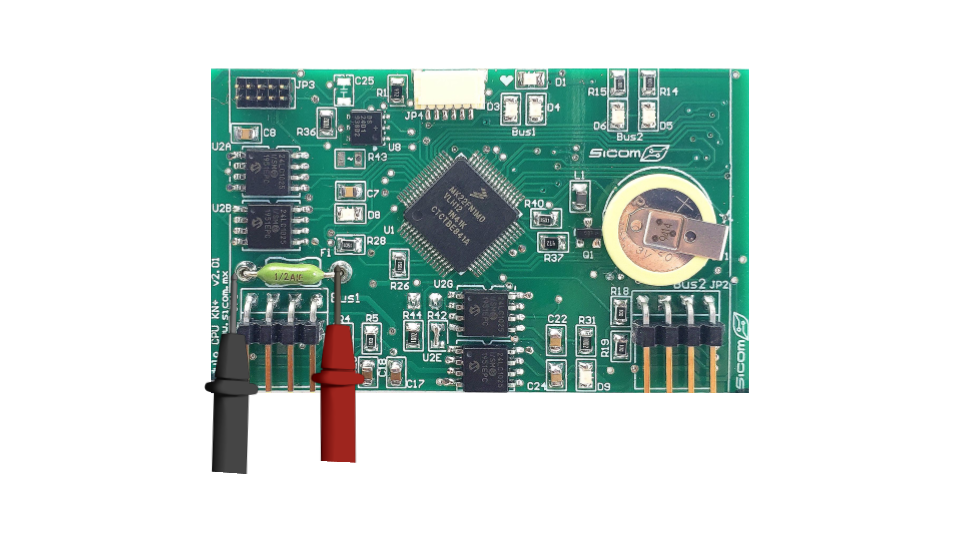

    A) Revisar que el fusible en F1 sea del valor referido y que presente continuidad con el módulo desenergizado.

    DESCRIPCIÓN

    VALOR

    F1

    1/2A - 250V

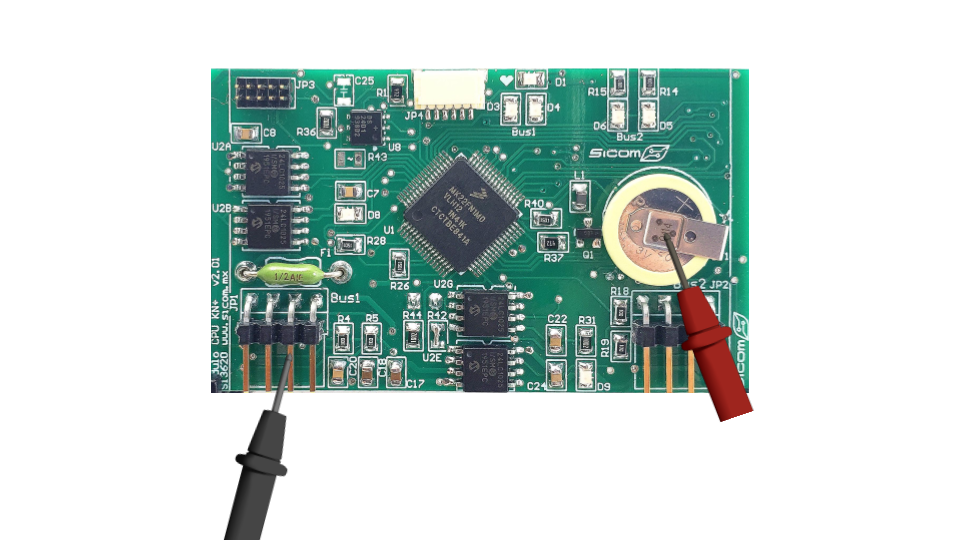

    B) Se deberá medir con un multímetro la batería del módulo CPU KN (use como referencia la imagen), En caso de que el voltaje de la medición de la batería no resulte satisfactorio se deberá descartar la batería.

    DESCRIPCIÓN

    VOLTAJE

    V Bat CPU Fábrica

    3.10 – 3.35VDC

    V Bat Vida Útil

    V Bat < 2.0 VCD

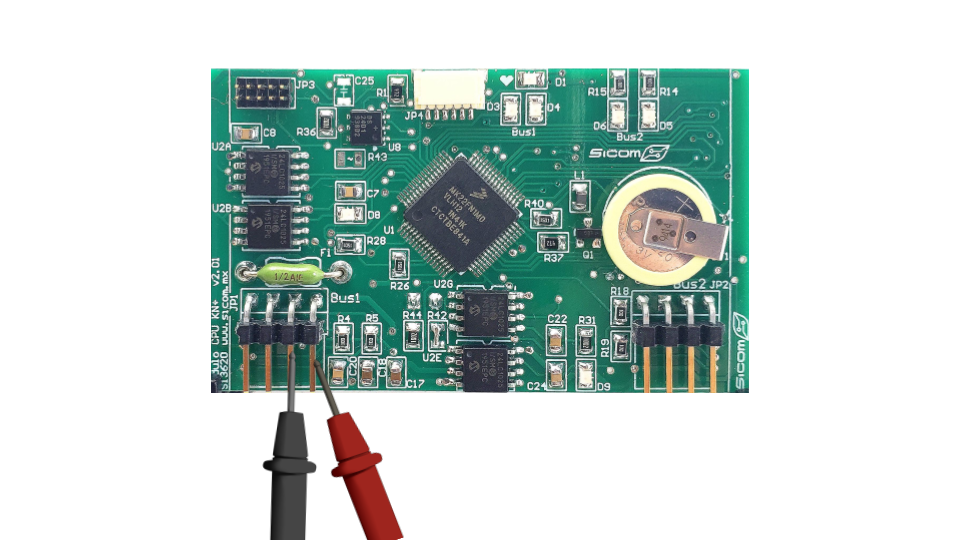

    C) Se deberá medir con un multímetro el voltaje de alimentación de Bus1 que alimenta el módulo CPU

    DESCRIPCIÓN

    VALOR

    V Bus1

    9.0 - 13.5 VCD

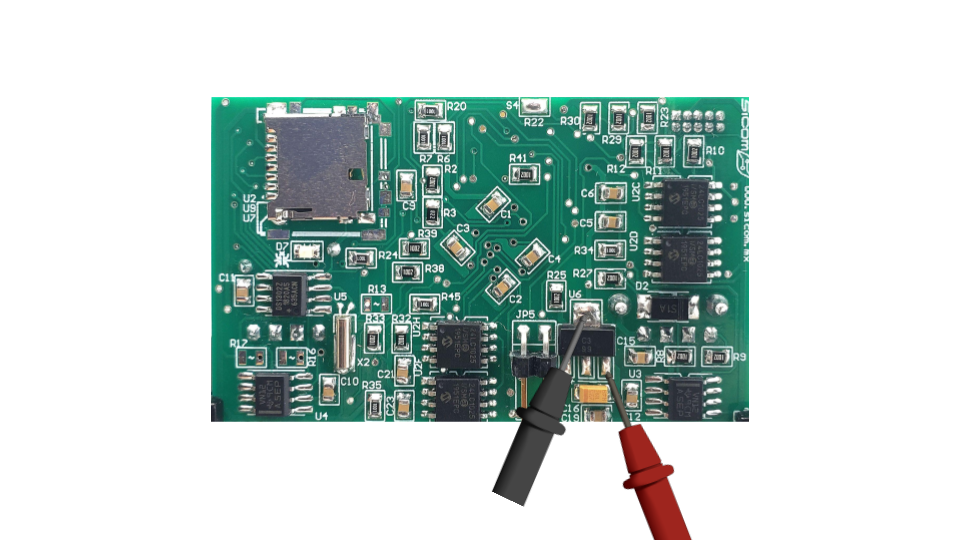

    D) Se deberá medir con un multímetro el voltaje del regulador U6 3.3V.

    DESCRIPCIÓN

    VALOR

    V REG U6 3.3

    3.15 - 3.3 VCD
