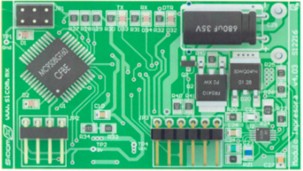

Módulo Impresora AT estándar:
En los autotanques esta tarjeta se encarga de doblar el voltaje de 12V a 24V para las impresoras y para generar la imagen del formato que será impreso, comunica por protocolo RS232, este modelo se recomienda para impresoras 295 y 220 de Epson.

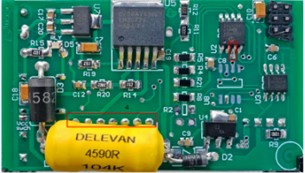

Módulo Impresora AT Alta Corriente:
En los autotanques esta tarjeta se encarga de doblar el voltaje de 12V a 24V para las impresoras y para generar la imagen del formato que será impreso, comunica por protocolo RS232, este modelo se recomienda para impresoras 295, 220 y térmicas la línea Epson 8811, 20II y 20III.

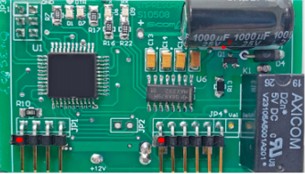

Módulo Impresora Térmica:
En los autotanques esta tarjeta se encarga de doblar el voltaje de 12V a 24V para las impresoras y para generar la imagen del formato que será impreso, comunica por protocolo RS232 este modelo se recomienda para impresoras 295, 220 y térmicas la línea Epson 8811, 20II y 20III.
Medición Módulo Impresora
Autotanque:

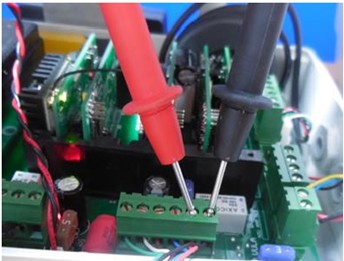

Se deberán medir los voltajes de alimentación de la salida del módulo impresora colocando su multímetro en medición de voltaje CD/CC en un rango de 0 a 100 VCD/VCC. Para medirlos podrá usar de referencia la imagen mostrada a continuación, colocando las puntas sobre el terminal block verde en el Backplane Autotanque.
El voltaje de salida deberá ser de 23.8 – 24.5 VCD, si el voltaje es menor
se recomienda revisar la alimentación principal de la pipa o autotanque ya que el módulo impresora se alimenta directamente de esa fuente sin pasar
por la batería de respaldo del backplane.
Contenido del video --> Revisión de modulo impresora, conexiones e impresora física GAS-PAR® G4S
1) Revisión de Módulo Impresora AT
2) Revisión de fusible
3) Revisión de la alimentación principal
4) Revisión de voltaje en salida de cable impresora
5) Asegurar que la impresora física encienda
6) Comportamiento del Led DTR (Nos indica si hay una impresora en línea)
