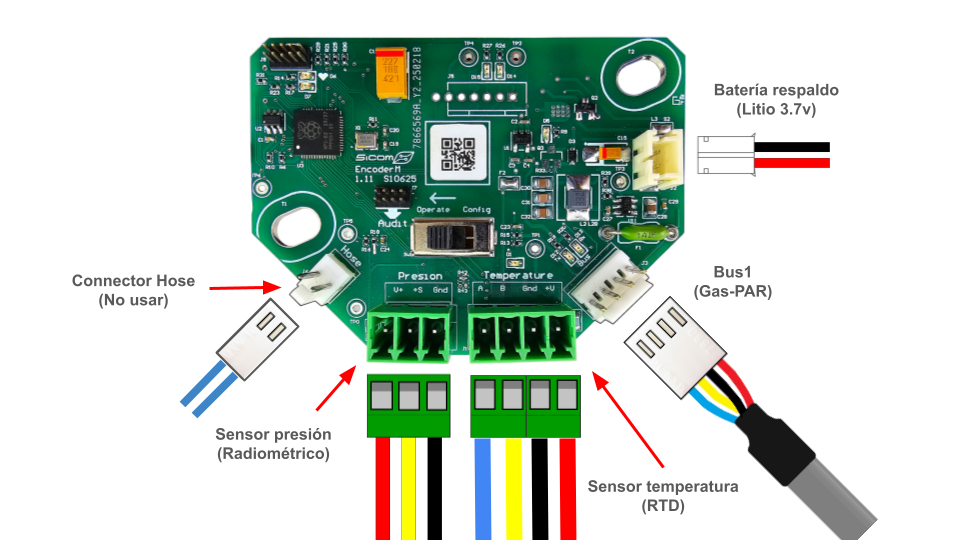

El transductor compensación es la siguiente generación que viene a implementar la funcionalidad de compensación por presión y temperatura, este se puede adaptar para cámaras de medición mecánicas de desplazamiento positivo y cámaras de medición de desplazamiento positivo electrónicas.

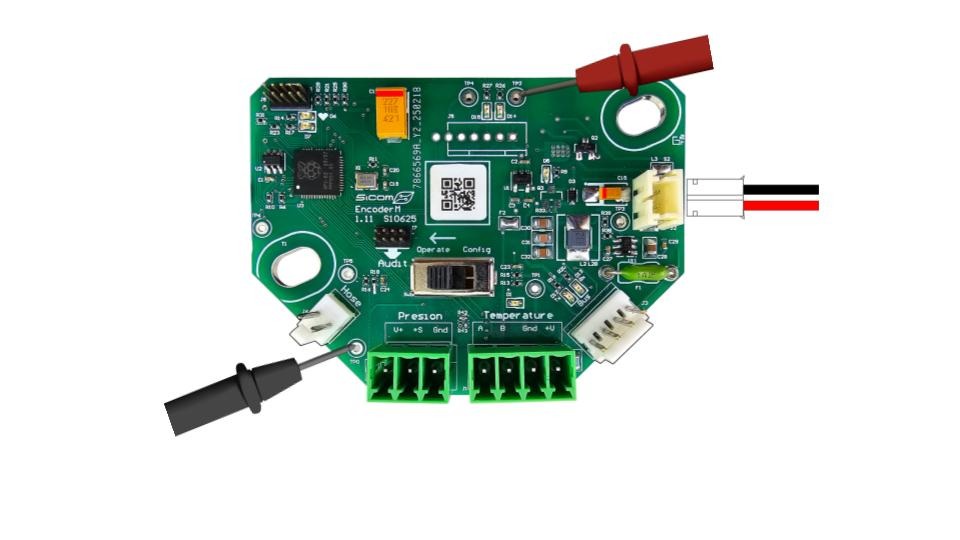

A) Conecte el cable de Bus al módulo y realice la medición del voltaje de bus en el TP1
DESCRIPCIÓN |
Rango permitido |
TP1 V BUS |
9.0 - 13.5VDC |

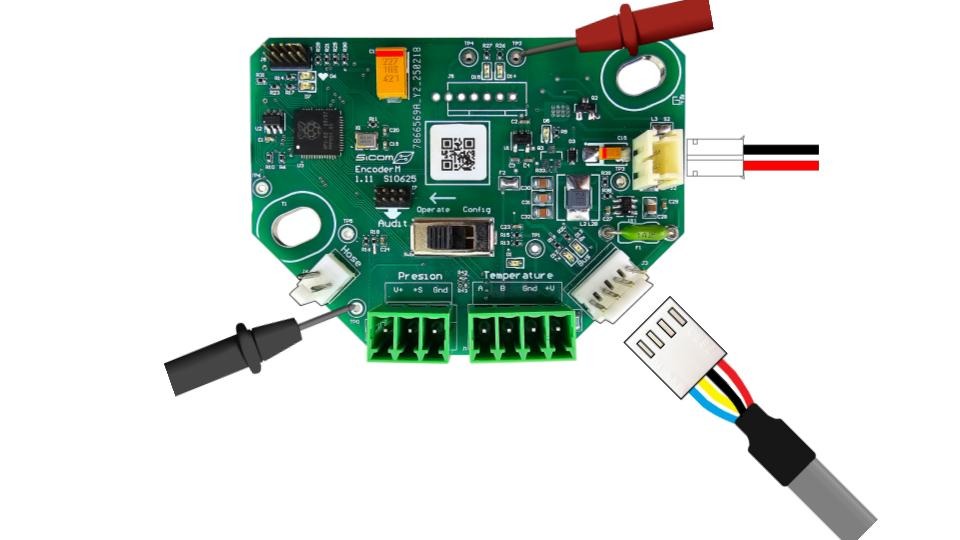

B) Realice la medición del voltaje del regulador U1 en el TP2 sin batería conectada solo Bus.
DESCRIPCIÓN |
Rango permitido |
TP2 5V U1 |
4.9 ̴ 5.1VDC |

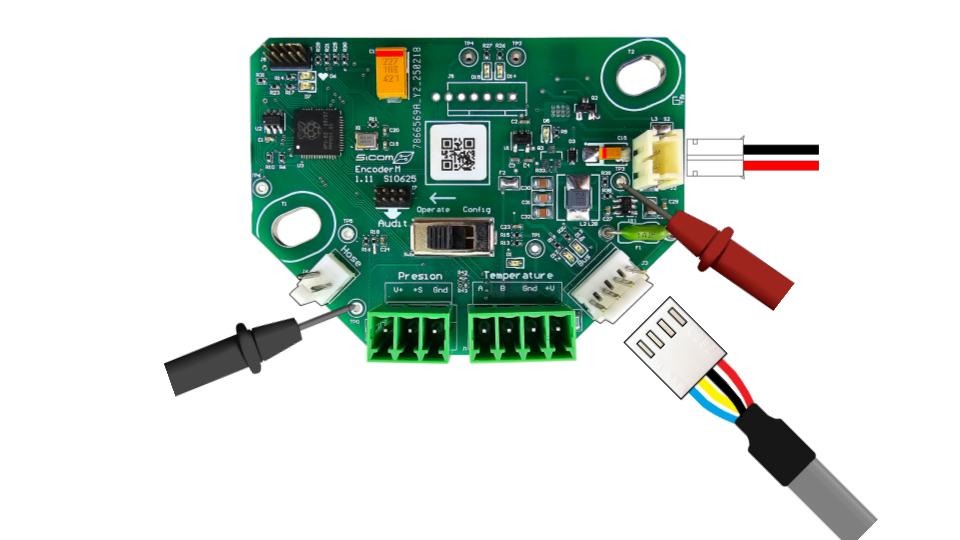

C) Realice la medición del TP3 que corresponde al U5 que es un UPS, proporciona la carga a la batería de respaldo, esta primera prueba es sin batería.
DESCRIPCIÓN |
Rango permitido |
TP3 UPS U5 |
4.1 - 4.3 VCD |
D) Realice la misma prueba en el TP3 pero ahora con una batería descargada, la medición deberá indicar el voltaje de la batería y deberá ver al paso de unos minutos la recarga de la misma
DESCRIPCIÓN |
Rango permitido |
TP3 UPS U5 Bat |
VBat - 4.3 VCD |

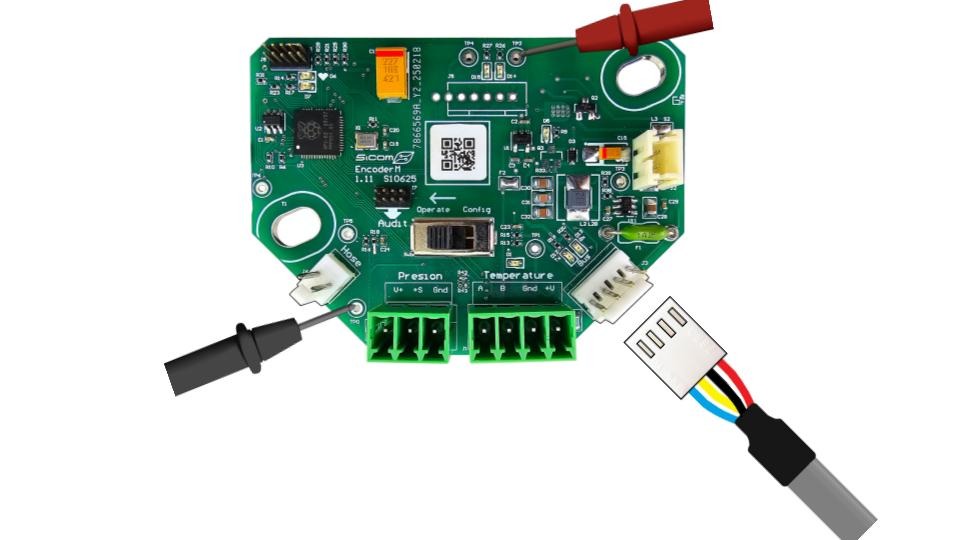

E) Revise nuevamente TP2, con la batería y bus conectados, debe mantener el voltaje estable en el rango.
DESCRIPCIÓN |
Rango permitido |
TP2 5V U1 |
4.9 - 5.0 VCD |
F) Revise nuevamente TP2, con la batería sin bus conectado, debe mantener el voltaje estable en el rango, con el voltaje de la batería de respaldo, asegúrese que la batería para esta prueba este por lo menos a un 50% de carga para que sea válida.
DESCRIPCIÓN |
Rango permitido |
TP2 5V U1 VBat |
4.9 - 5.0 VCD |
G) Corrobore nuevamente TP2, con la batería y bus conectados, debe mantener el voltaje estable en el rango al reconectar el voltaje de bus.
DESCRIPCIÓN |
Rango permitido |
TP2 5V U11 |
4.9 - 5.0 VCD |
H) Revise TP4, con la batería y bus conectados, debe mantener el voltaje estable en el rango.
DESCRIPCIÓN |
Rango permitido |
TP4 3V U1 |
3.2 - 3.3 VCD |

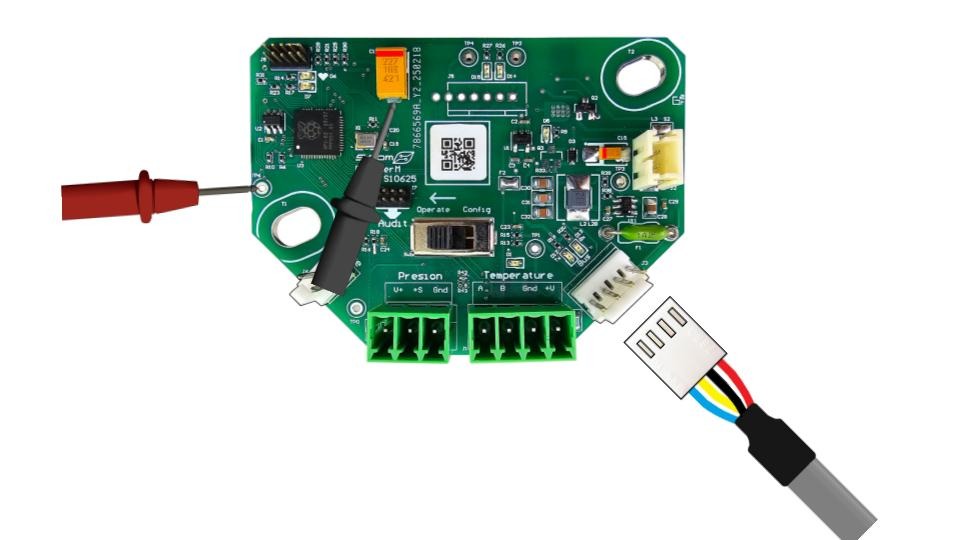

I) Revise TP6, con la batería y bus conectados, debe mantener el voltaje estable en el rango, la tierra no se toma de TP0, se toma del capacitor C11, si usa TP0 puede dar un resultado erróneo.
DESCRIPCIÓN |
Rango permitido |
TP6 Vref 0.1% |
2.4975 - 2.5025. VCD |
