Revisar cuadratura
Este menú sirve para comprobar que el sensor del módulo transductor encoder esté funcionando correctamente, la cuadratura permite verificar que los sensores A-B del transductor están realizando la misma cuenta de pulsos al momento de captar el giro de la cámara de medición, en caso de ejecutar esta prueba con un transductor tuthill el elemento evaluado será la electrónica tuthill.
Para configurar las opciones del menú nos desplazáremos con las flechas de navegación [⇧] [⇩] y usaremos la Tecla [ENT] para confirmar la selección.
Pasos para revisar la cuadratura:

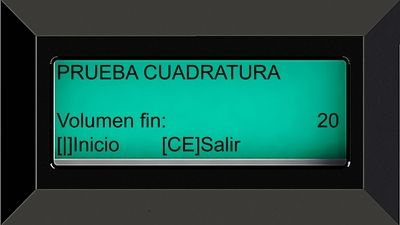

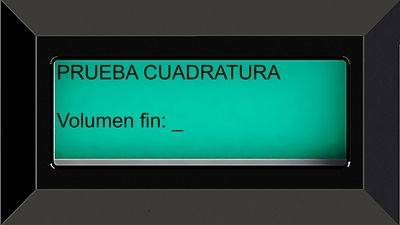

Es necesario introducir un volumen de prueba y posteriormente presionar la tecla [ I ] tal y como se solicita en la pantalla.

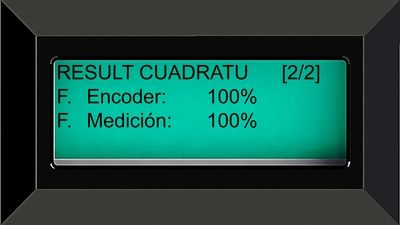

Al finalizar comprobaremos que pulsos A y B se encuentren con cero en diferencia 0 al igual que los errores de cuadratura y que la segunda pantalla nos arroje un 100% en encoder y medición.
*Pueden presentarse algunos errores de cuadratura y aun así mostrar 100% en encoder y medición, esto no es indicio de un mal funcionamiento del módulo*

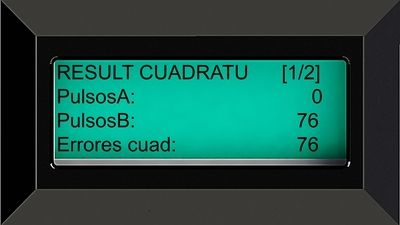

En caso de que el transductor presente problemas, al realizar la prueba de cuadratura se nos mostrará el desfase de entre el pulso A y pulso B así como la cantidad de errores contados.
Fiabilidad
El equipo GAS-PAR® G4S siempre están corriendo rutinas de fiabilidad para corroborar que los suministros no importa su origen tengan un buen conteo y solo corren con transductores encoder o tuthill.
Existen tres tipos de fiabilidad:
Fiabilidad vol inicial
Fiabilidad de medición
Fiabilidad de encoder
Fiabilidad Volumen Inicial
Esta fiabilidad se genera en el intermedio de cuando un servicio está por arrancar, recordando que para que un servicio se registre este tiene que superar el volumen inicial, que va de los 200 a los 800 ml, entre ese intermedio de los 0 ml a los X ml programados del volumen inicial se puede generar este evento que nos indica si ese intermedio tuvo una fiabilidad por debajo del 95% que puede significar que:
Que las secuencias de giro no están siendo completadas en el sentido esperado durante el volumen inicial:
Fiabilidad correcta:
>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
Fiabilidad afectada:
>>>>>>>>><<>>><<>>>>><>>>>>>><>>>>>>>>>>>
Fiabilidad de medición:
Esta fiabilidad se genera durante el servicio activo puede o no ser igual a la cantidad final del servicio se genera cuando la fiabilidad cae por debajo del 95% que puede significar.
Que las secuencias de giro no están siendo completadas en el sentido esperado:
Fiabilidad correcta:
>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
Fiabilidad afectada:
>>>>>>>>><<>>><<>>>>>>>>>>>>><>>>>>>>>>>>
Fiabilidad de Encoder:
Esta fiabilidad se genera durante el servicio activo puede o no ser igual a la cantidad del servicio se genera cuando la fiabilidad cae por debajo del 95% significa que:
El encoder ya no está presentando igual de pulsos de sus sensores A y B los cuales deben de registrar la misma cantidad cuando uno de ellos es diferente y genera una diferencia mayor al 95% se comienza a generar este evento dando aviso de que se requiere un cambio de la pieza.
Fiabilidad de encoder correcta:
>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>

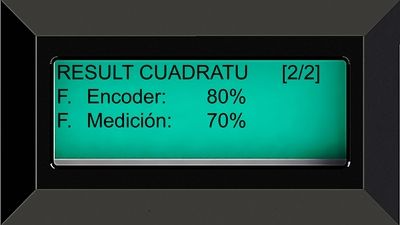

Fiabilidad de encoder afectada:
>>>>>>>>> / >>> / >>>>>>>>>> / / >>>>>>>>>>>>

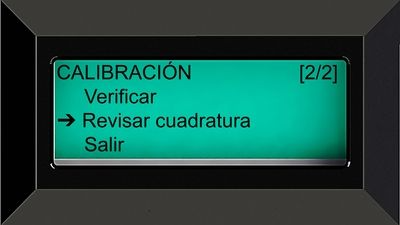

Para acceder al menú siga la ruta de: Operador -> acceso programador -> panel de control -> Módulo transductor -> calibración -> Revisar cuadratura
