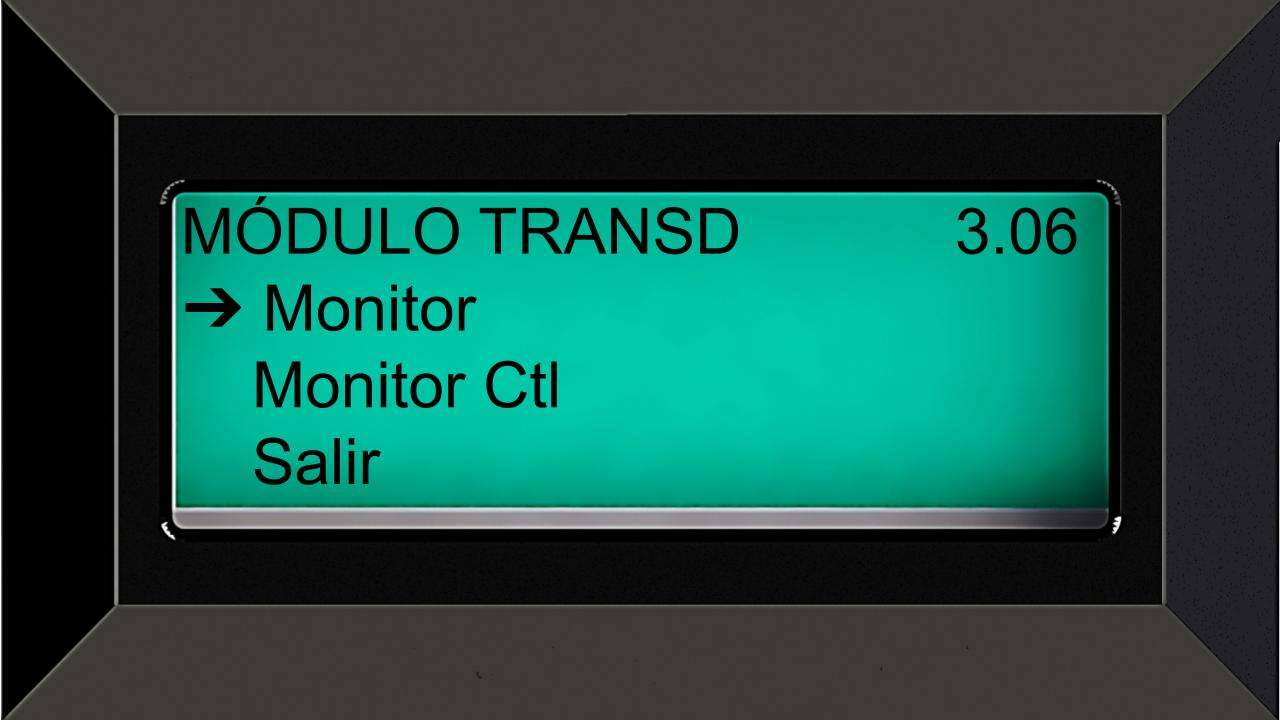

Monitor:
Para navegar por el menú utilice las flechas de navegación [⇧] y [⇩], y para salir presione la tecla [CE/C].
Este menú permite acceder a visualizar en tiempo real las variables y sensores conectados al transductor compensación RP.
- Voltaje Bus1
- Nivel de Batería
- Voltaje regulador 5V

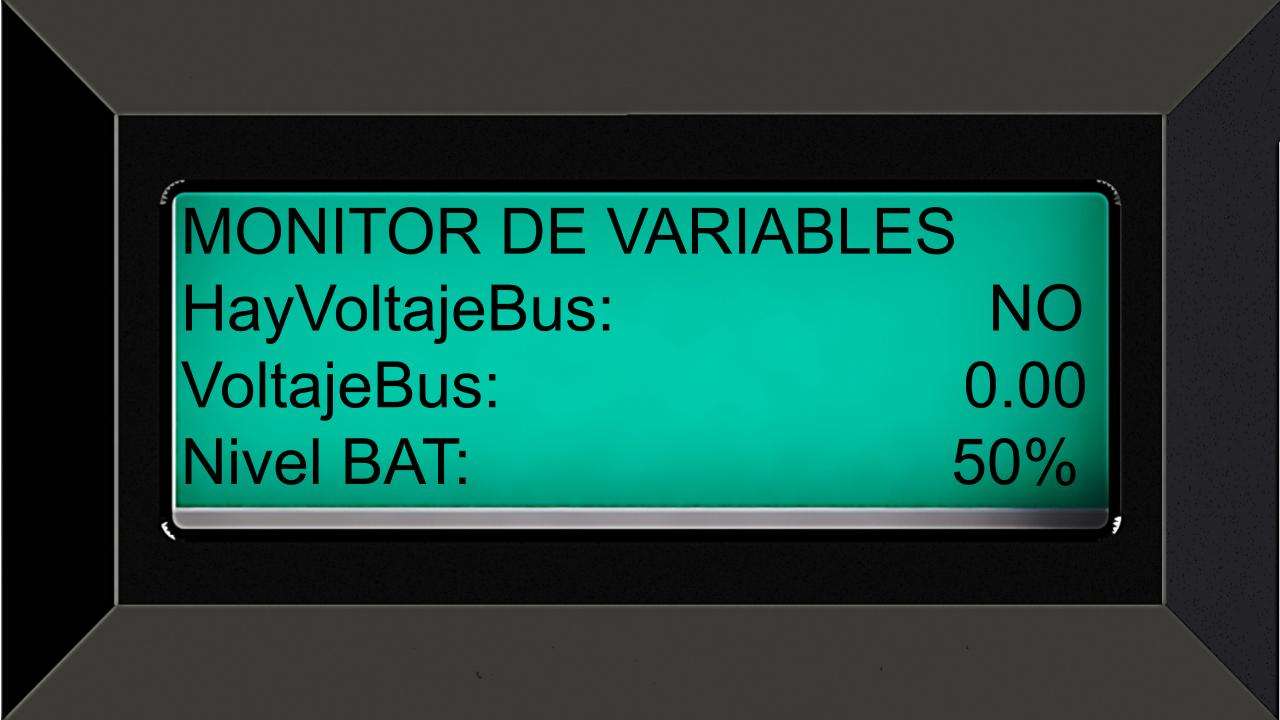

Hay Voltaje Bus:
Este menú nos indica si el transductor está obteniendo su alimentación del Bus1 marcando un SI y un NO cuando se encuentra operando con su batería de respaldo.
Voltaje Bus:
Este menú nos indica el voltaje de alimentación del Bus1, para conocer más sobre los rangos de voltaje para el módulo consulte el artículo de la base de conocimientos de mediciones eléctricas transductor compensación RP.
Nivel BATERIA:
Este menú nos indica el porcentaje de carga de batería de respaldo, 0%, 25%, 50% y 100%. Es importante validar el estado de la conexión física de la batería de respaldo del transductor ya que al estar desconectada indica el 100%, para conocer más sobre los rangos de voltaje para el módulo consulte el artículo de la base de conocimientos de mediciones eléctricas transductor compensación RP.

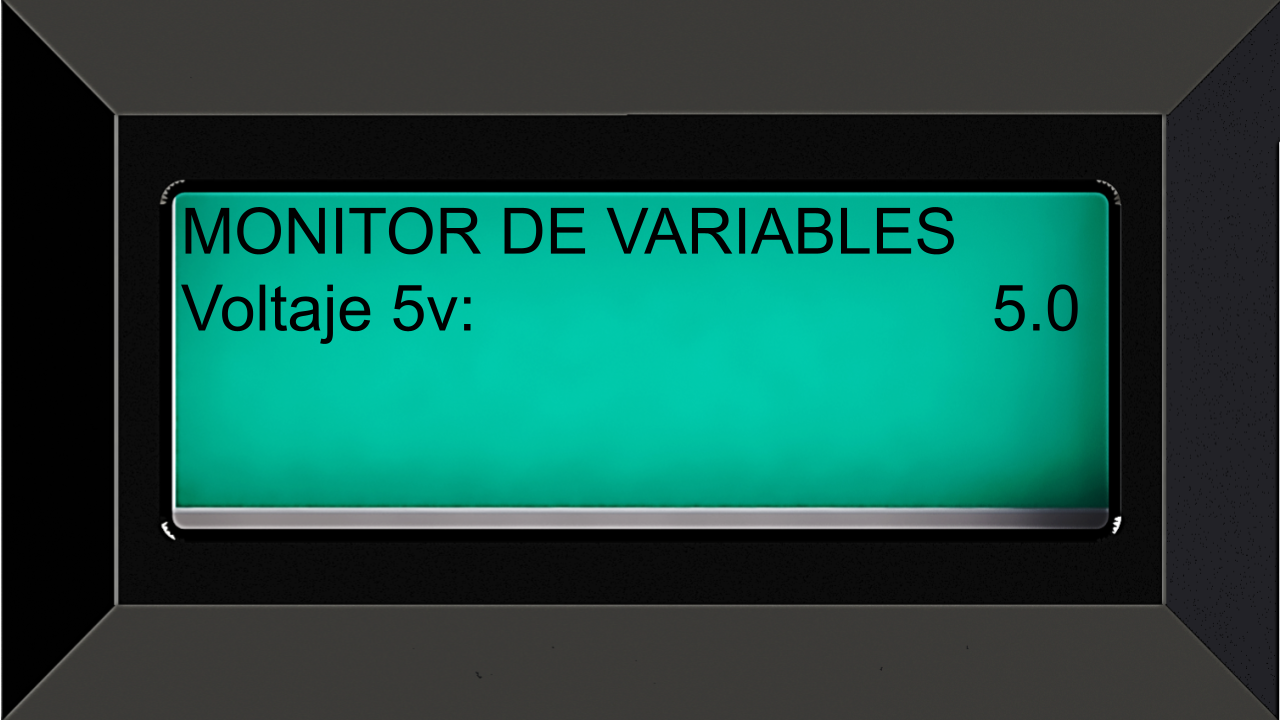

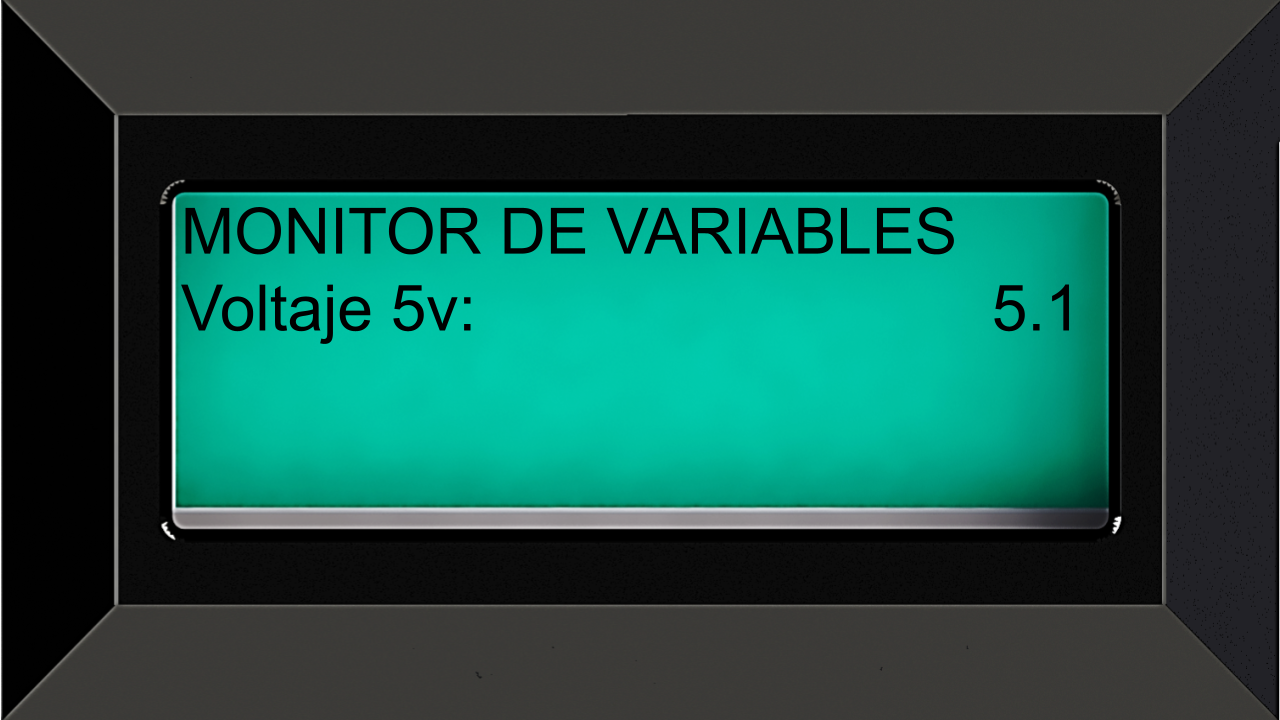

Voltaje regulador 5V:
Este menú nos indica el voltaje del regulador de 5V el cual se encarga de suministrar alimentación a secciones importantes del transductor, para conocer más sobre los rangos de voltaje para el módulo consulte el artículo de la base de conocimientos de mediciones eléctricas transductor compensación RP.
