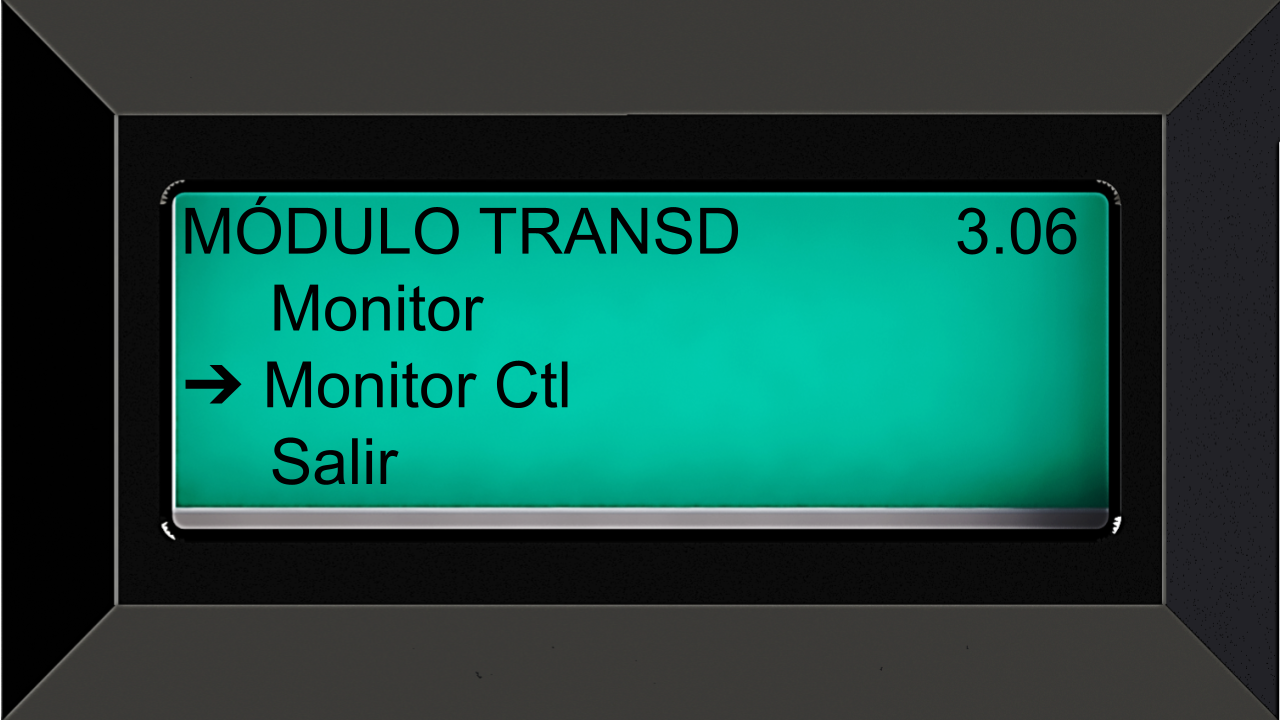

Monitor Ctl

Para configurar las opciones del menú, utilice las flechas de navegación [⇧] y [⇩], y confirme su selección presionando la tecla [ENT].

Este menú permite gestionar un servicio desde estas pantallas teniendo en pantalla la información tiempo real de las siguientes variables.

• Volumen Compensado
• Volumen Observado
• CTL
• Densidad Base
• Temperatura

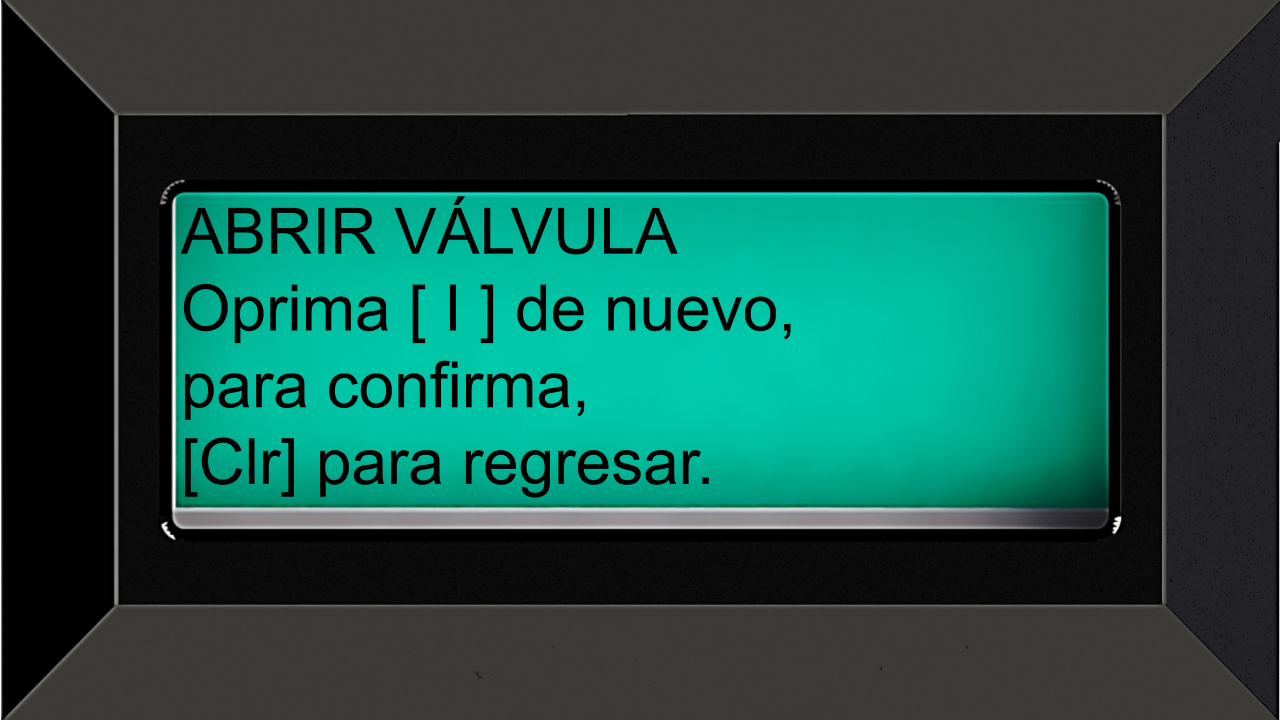

Al presionar la tecla [I] Inicio de servicio se observará en pantalla el siguiente mensaje:

Presionando nuevamente se confirma el inicio del servicio y el equipo habilitará la válvula solenoide, en este momento es necesario que el operador gestione los mecanismos necesarios para que el se genere flujo de producto por la cámara de medición y el equipo lo registre.

Durante el servicio se puede usar las flechas de navegación [⇧] y [⇩] para visualizar los dos menús.

Para detener el servicio desde el equipo es necesario presionar la tecla [.] punto o paro

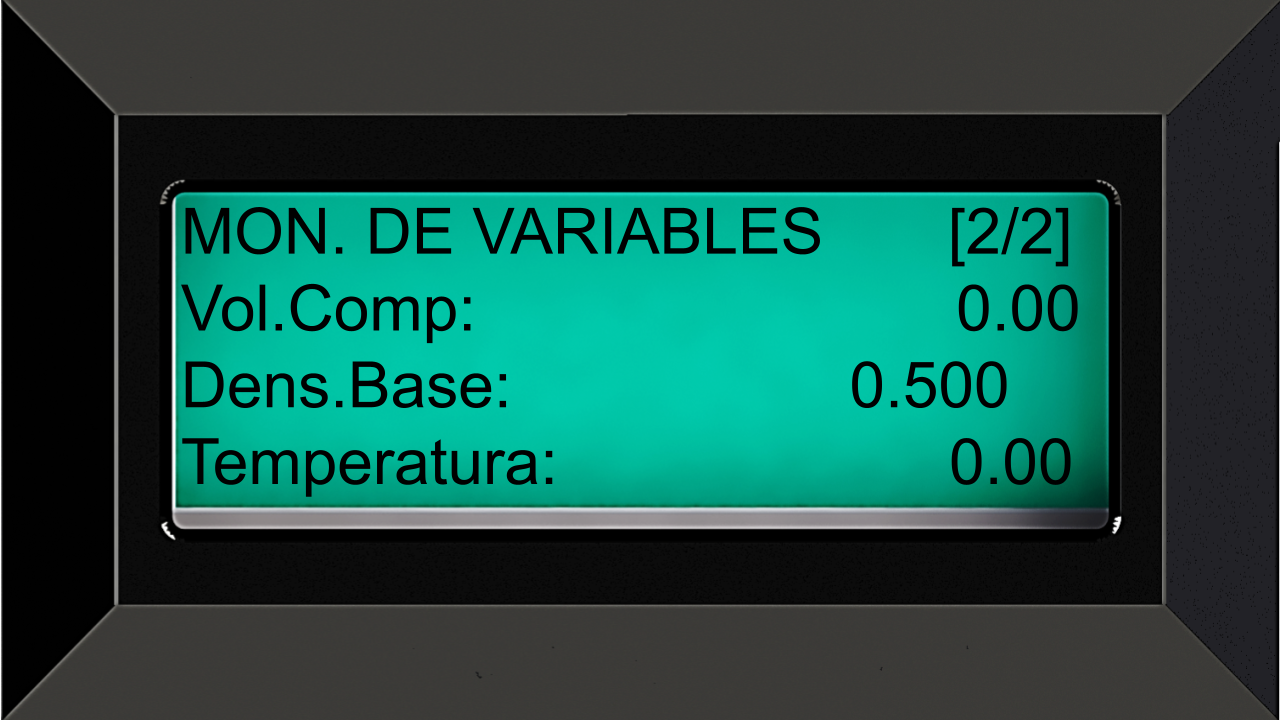

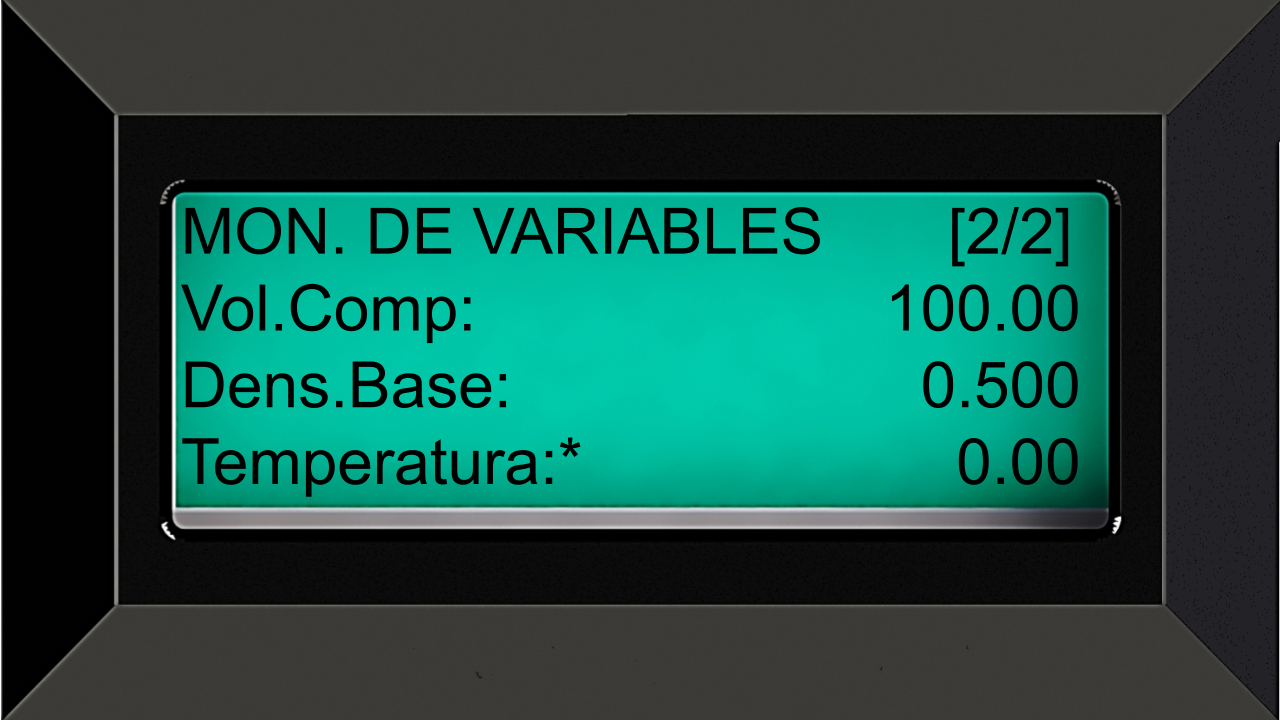

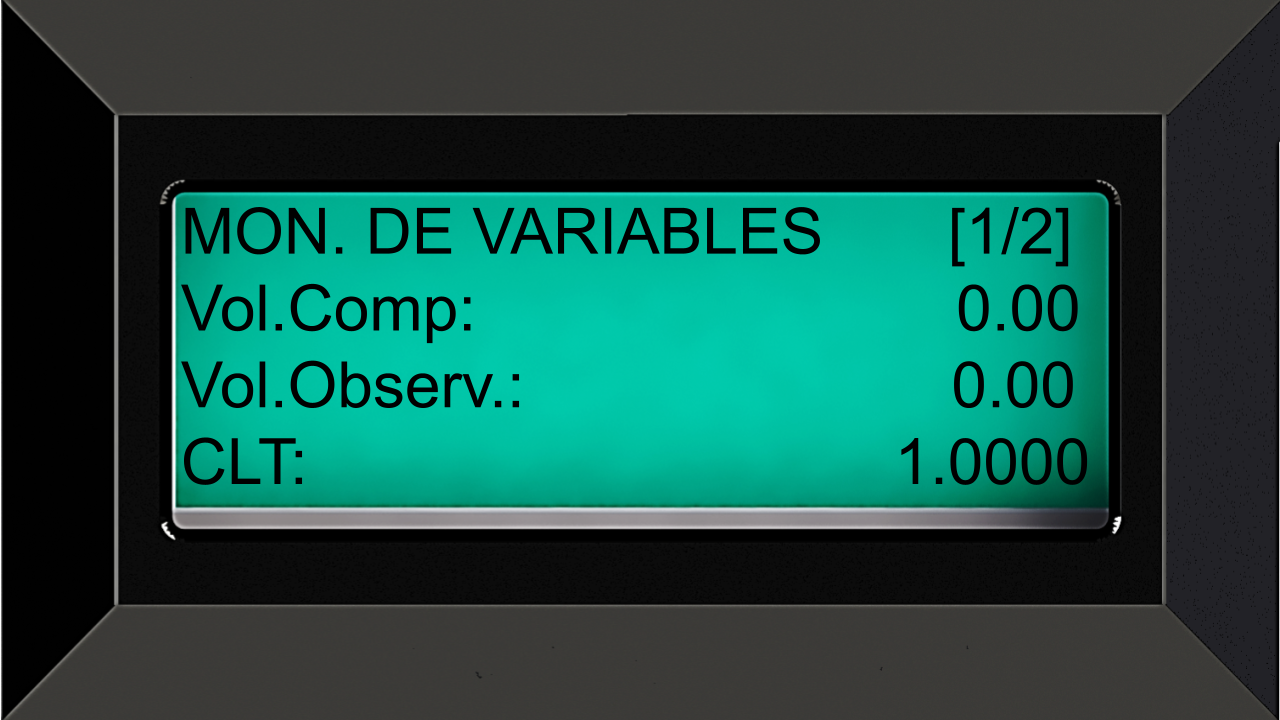

En este primer ejemplo vemos que el volumen observado, corregido y la temperatura no se muestran como se espera.

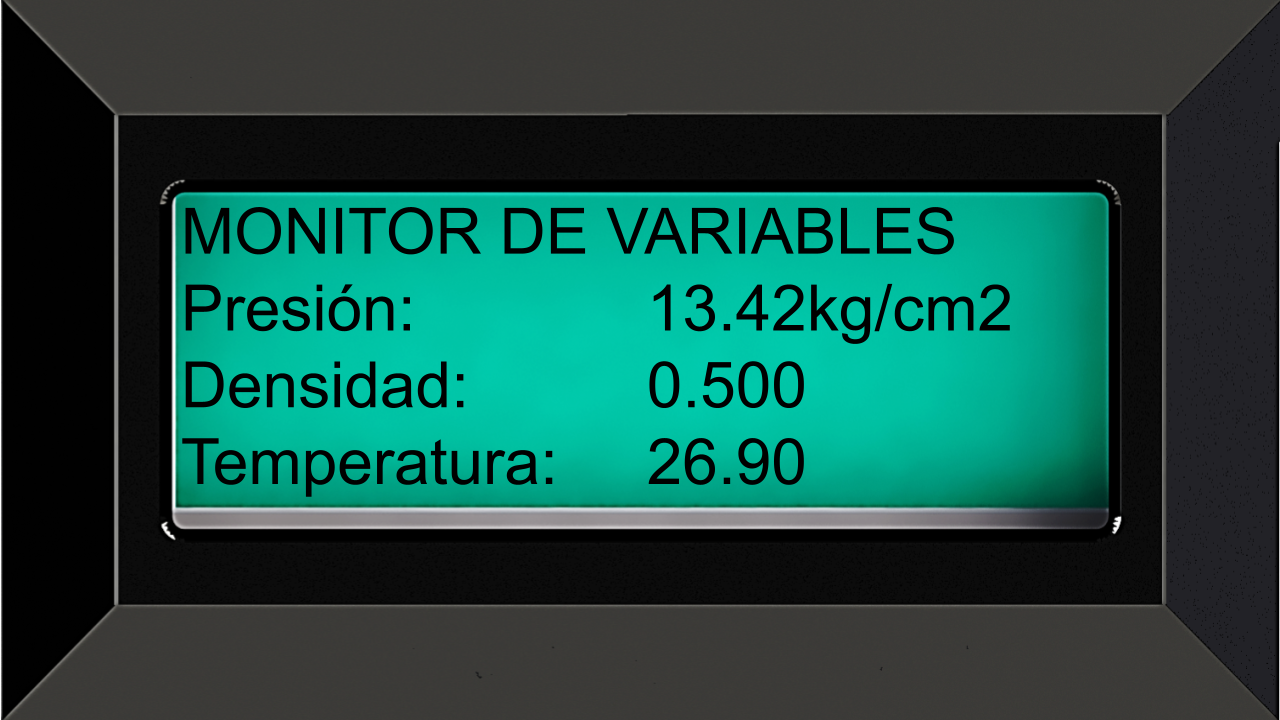

Si consultamos el menú anterior de monitor de variables sensores vemos que estos muestran información.

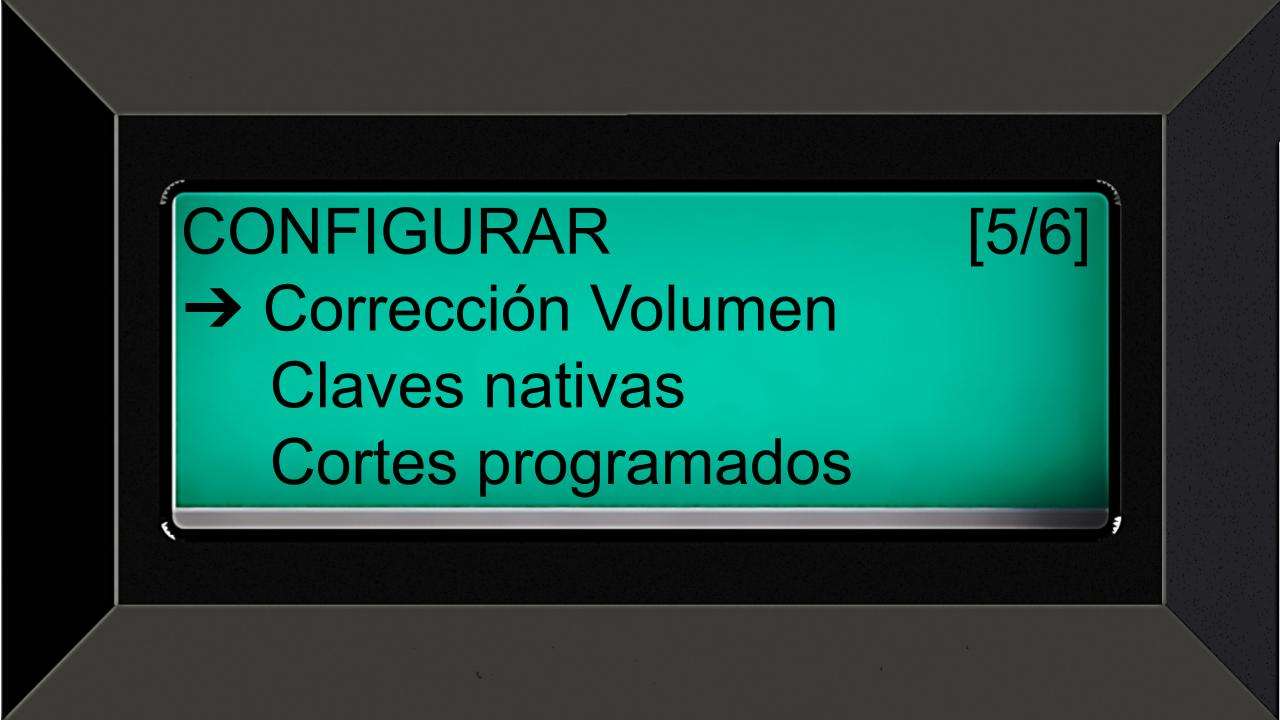

Para que este menú genere la información esperada es necesario configurar al nivel CPU la corrección de volumen, esta configuración debe cambiar de Volumen OBSERVADO >> CORREGIDO, una vez que se genera este cambio es importante realizar un servicio desde la pantalla de DESOCUPADO para que se habilite la corrección en los servicios, si este "primer servicio" se genera desde algún menú de configuración, la corrección de volumen no comenzará a ser ejecutada.

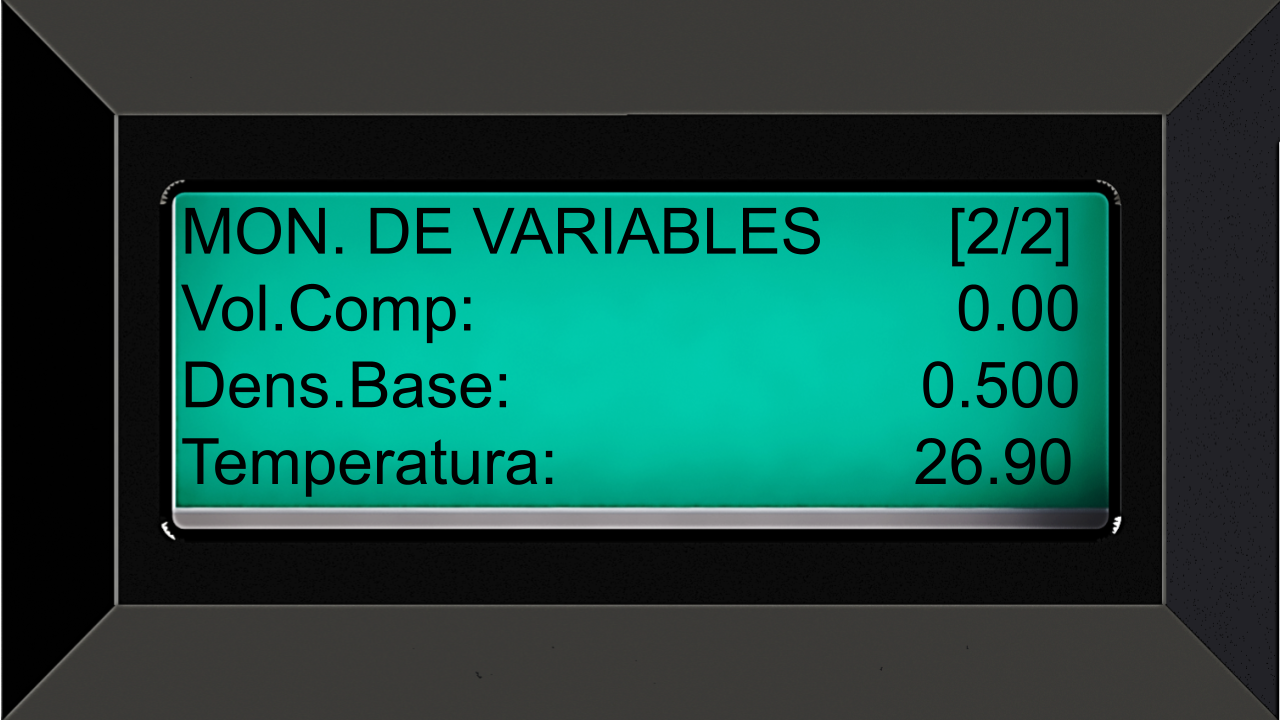

Habiendo hecho los cambios anteriores al regresar al menú de Monitor Ctl se verá reflejada ya la temperatura, recordado que antes de hacer el cambio esta se vería reflejada en 0.00°C y ahora se muestra en 26.90°C.

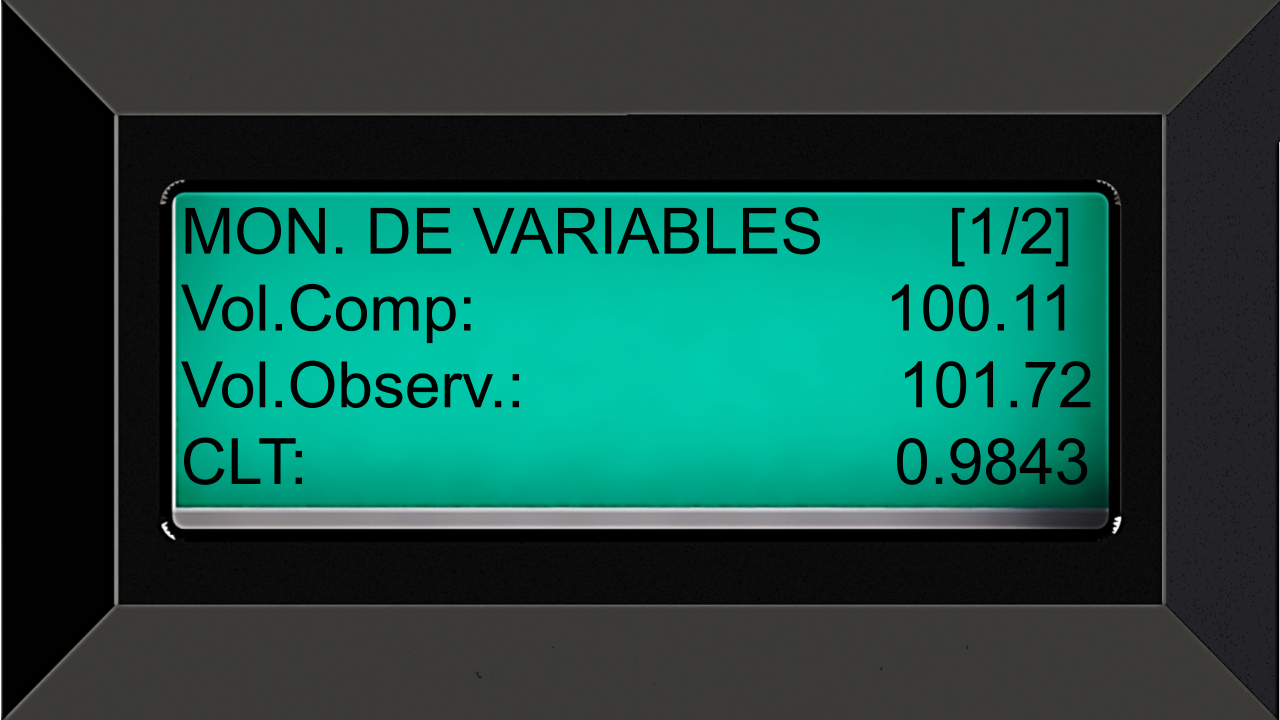

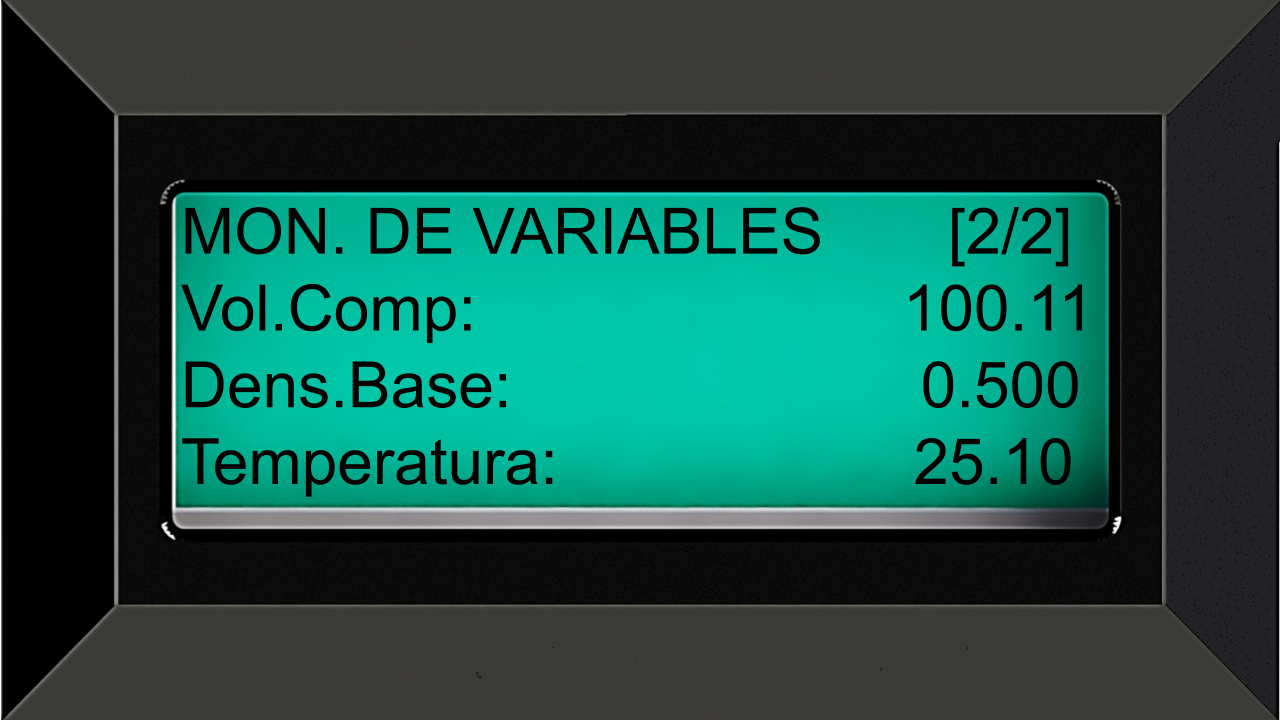

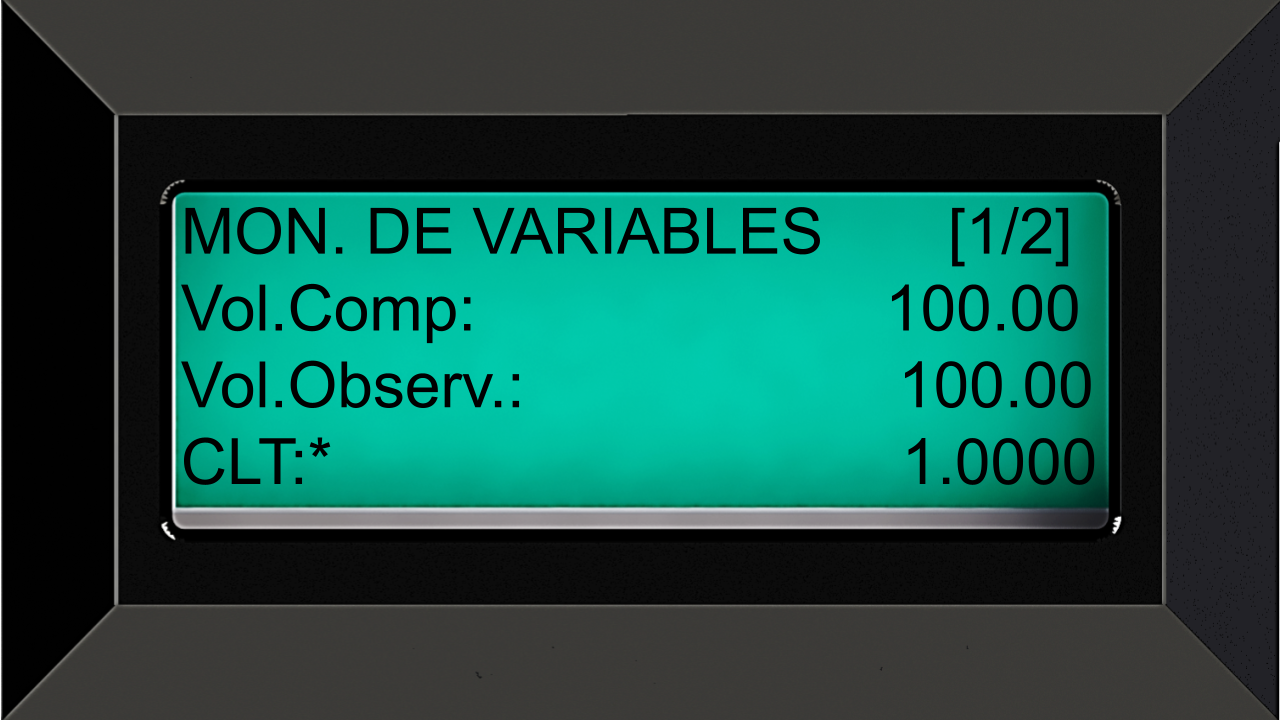

Presionando nuevamente dos veces la tecla [I] inicio de servicio, se habilitará el servicio  y podremos visualizar cómo se genera la compensación y al finalizar presione la tecla [.] punto o paro. Ahora podrá visualizar la diferencia entre el volumen observado y corregido.
