Mediciones eléctricas en módulo bluetooth

Mediciones eléctricas módulo Bluetooth

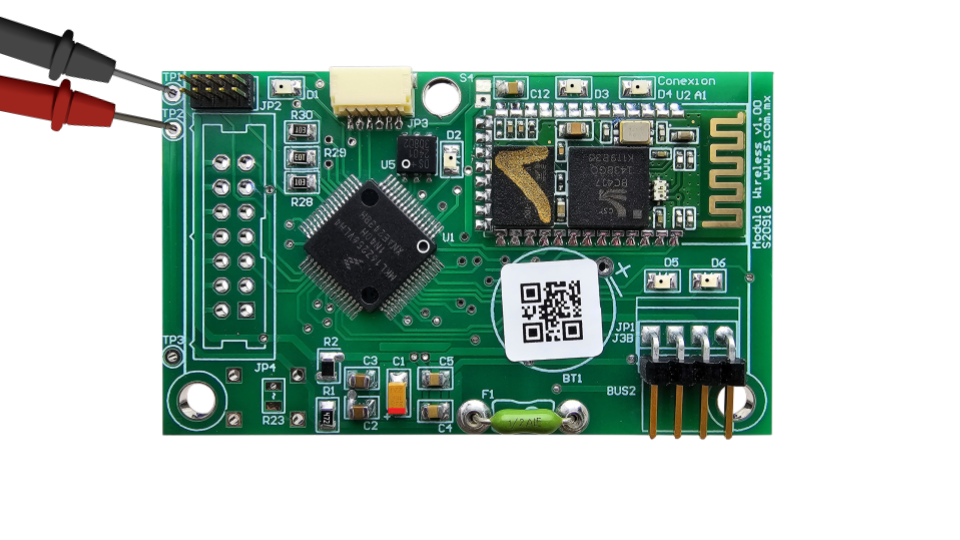

1) Verificar el voltaje del regulador de 3V TP1 - TP2.

DESCRIPCIÓN

VOLTAJE

TP1 GND

0.0 v

TP1-TP2 Vreg 3v

3.15 - 3.30 v

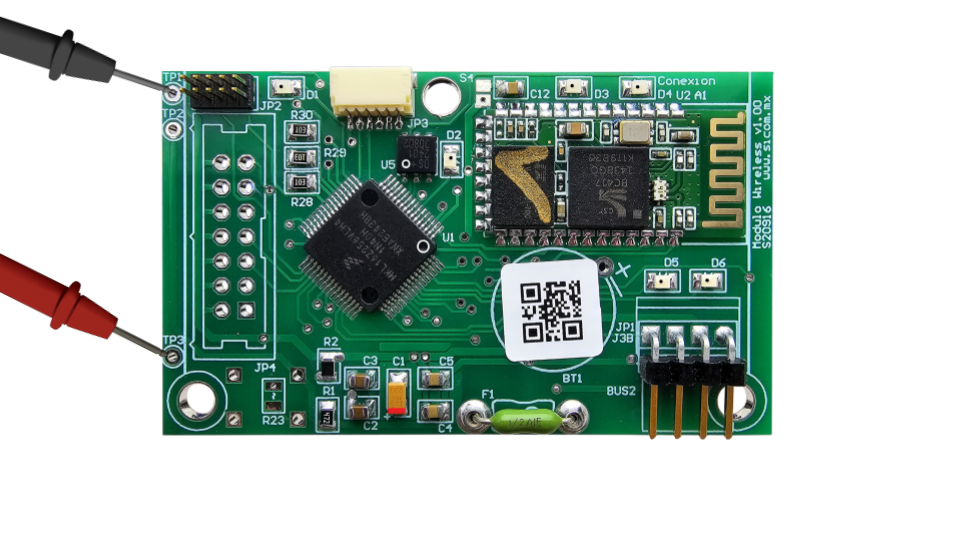

2) Verificar el voltaje de entrada al regulador TP1-TP3, el voltaje será inferior al de bus por la caída de voltaje que genera el diodo a la entrada.

DESCRIPCIÓN

VOLTAJE

TP1-TP3 Vin -Vdiodo

9.5 - 11.0 v

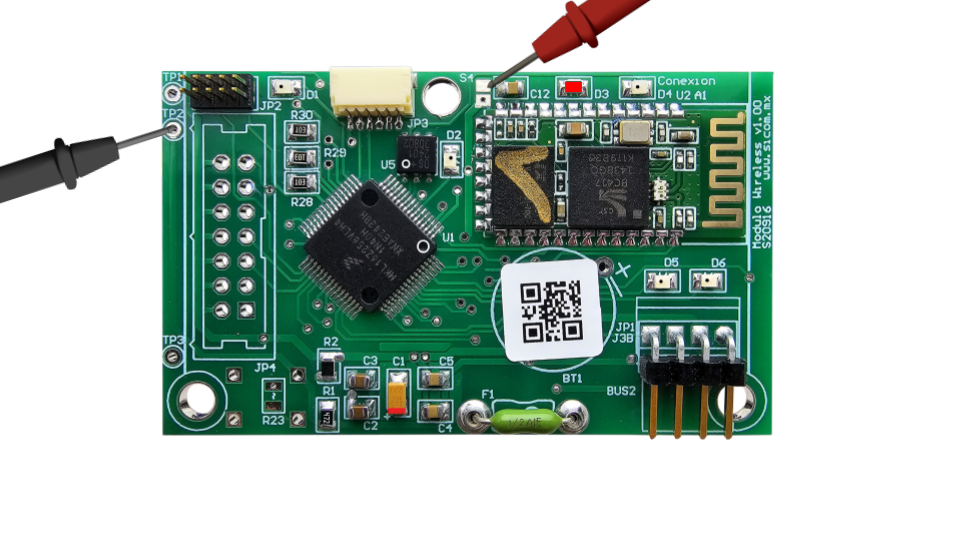

3) Verificar el voltaje del bluetooth, su voltaje de operación el ligeramente inferior al VReg 3v registrado.

DESCRIPCIÓN

VOLTAJE

TP2 - S4 V Bt

3.20 - 3.25 v


4) Verificar el voltaje de reset, el bluetooth cuando no tiene enlace activo genera una secuencia de reinicio cada 60 segundo aproximadamente, durante este reset se debe validar que el voltaje de BT tenga un valor cercano a cero.

La secuencia donde se verá el voltaje de alimentación del BT estable será cuando el D3 está realizando una secuencia de parpadeo constante, cuando este led se quede un periodo de tiempo apagado nos indica que está pasando por su periodo de reinicio y se debe validar que el voltaje que indica el S4 sea cercano a cero.


DESCRIPCIÓN

VOLTAJE

TP2 - S4 V Bt

0.00 - 0.40 v

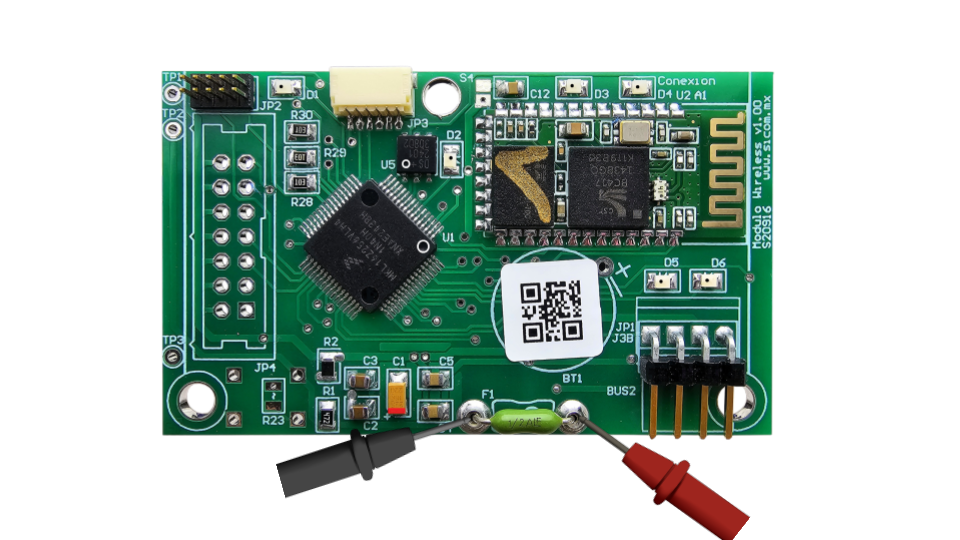

5) Verificar continuidad en el pico fusible F1.

DESCRIPCIÓN

VOLTAJE

F1 1/2 A

Continuidad
