Mediciones eléctricas módulo sensor de presión manguera

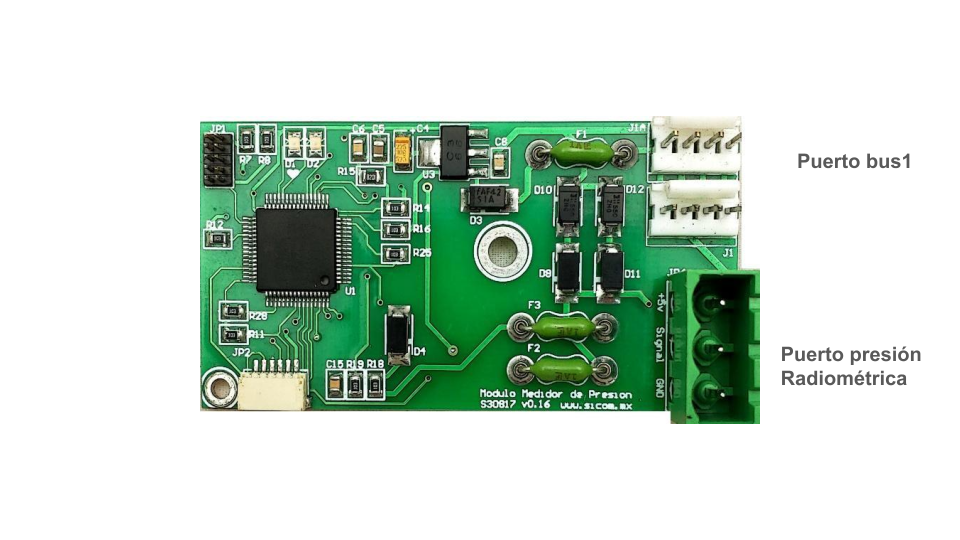

El módulo sensor de presion manguera se encarga de reportar la señal que envía el sensor de presión radiométrico.

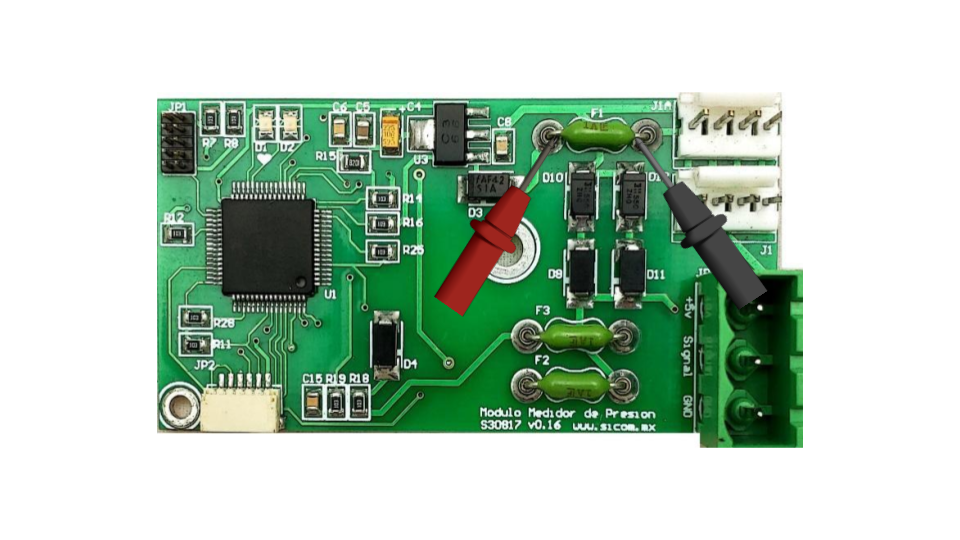

A) Se deberá medir con un multímetro el voltaje de alimentación de Bus1 que alimenta el módulo sensor de presión manguera.

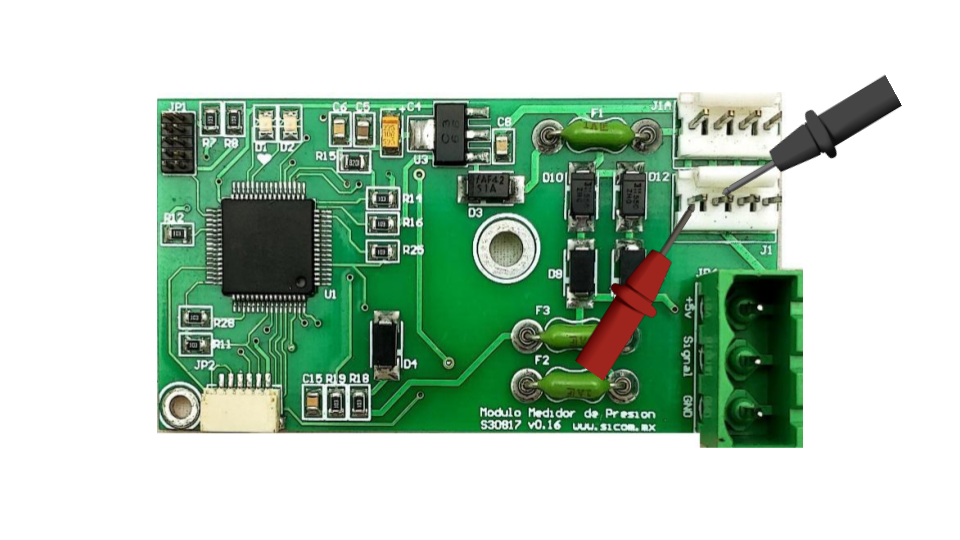

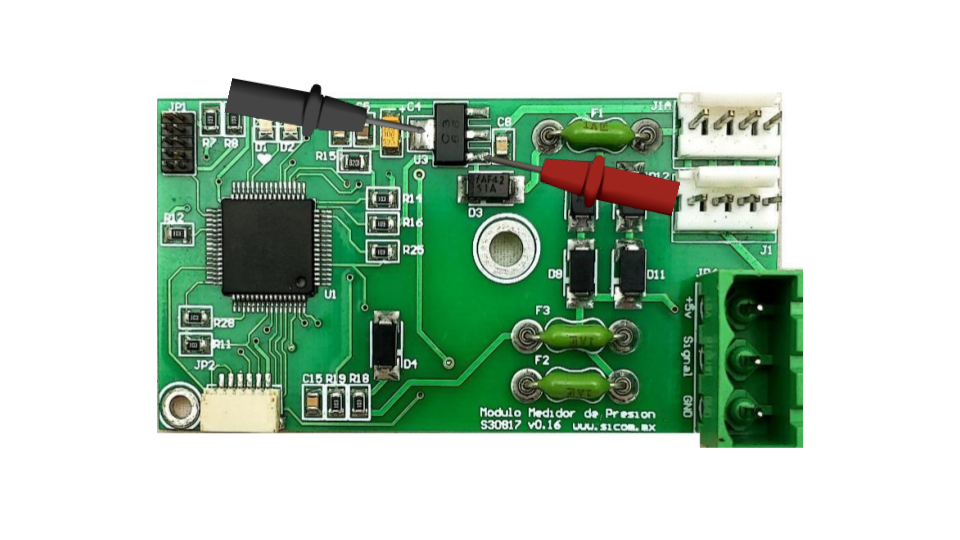

B) Se deberá medir con un multímetro el voltaje de regulador 3.3v U3.

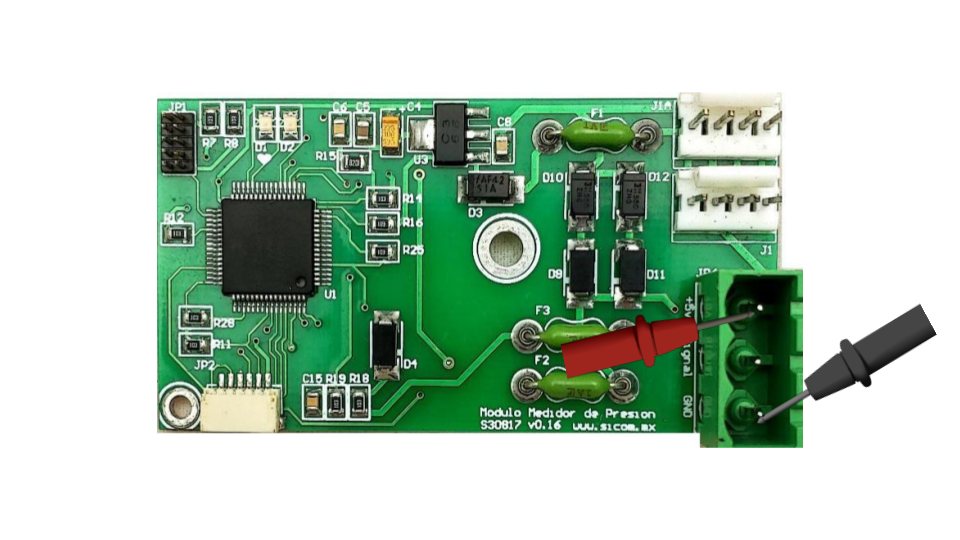

C) Se deberá medir con un multímetro la terminal del sensor presion.

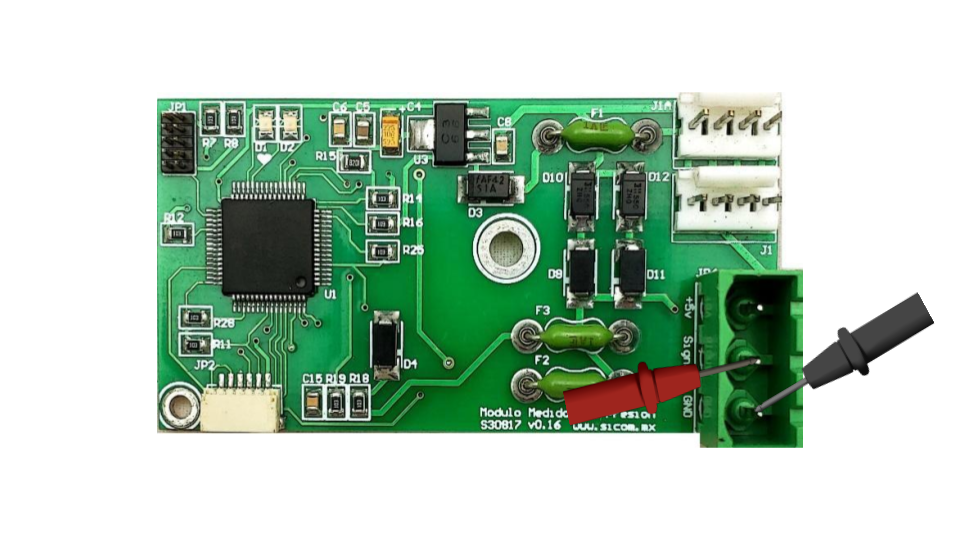

D) Se deberá medir con un multímetro la terminal del sensor presion.

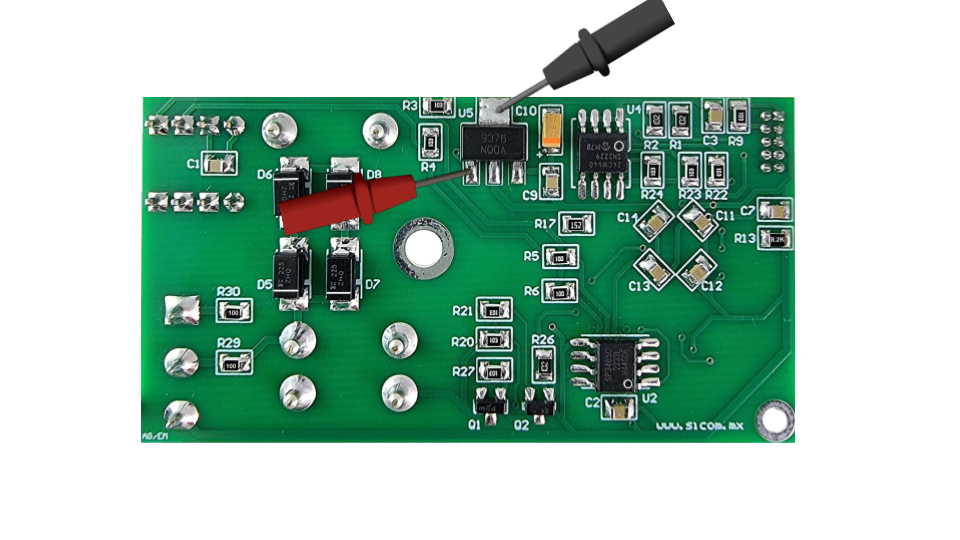

E) Se deberá medir con un multímetro el voltaje de regulador 5v U5.

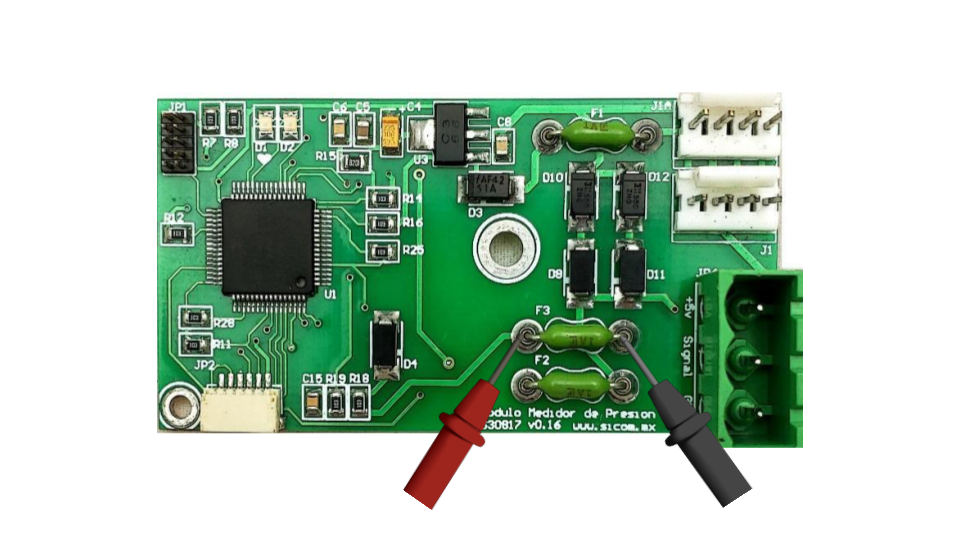

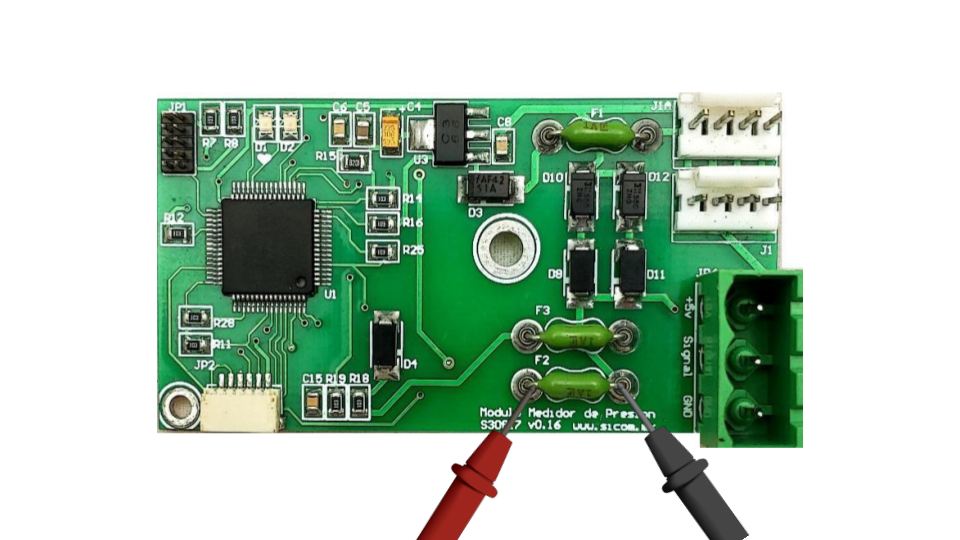

F) Se deberá medir con un multímetro la continuidad de los picofusibles con el módulo desenergizado.
