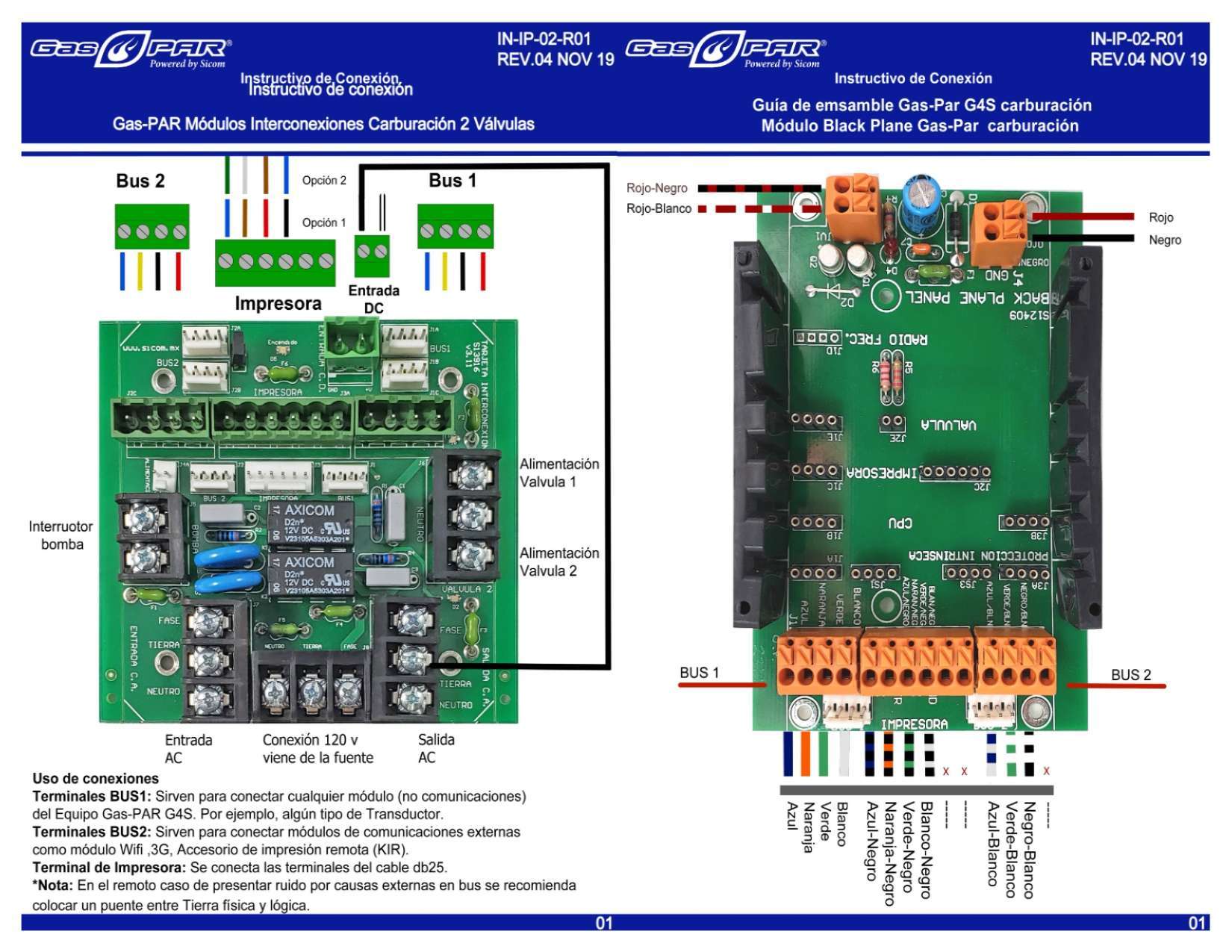

Contenido del video --> Como hacer el armado de una carburación 2 válvulas GAS-PAR® G4S
Ver los apartados relacionados al modulo impresora carburación.
1) Muestra de los componentes
Backplane Carburación
Interconexión 2 Válvula
Módulos CPU, Intrínseca, Impresora Carburación, Válvulas, Panel, Transductor Encoder y GRPS
Cable de impresora
Cable 15H
Cables de BUS1 y Bus2
2) Conexión del cable 15H en la interconexión
3) Conexión del cable 15H al backplane carburación (Revisar el video de armado de interconexión 1V para ver esta sección completa)
4) Conexiones de bus1 al panel desde el backplane
5) Conexiones de bus2 al GPRS desde la interconexión
6) Conexión del cable impresora
7) Conexión de corriente Alterna Fase, Tierra y Neutro
8) Encendido y simulación de servicio
