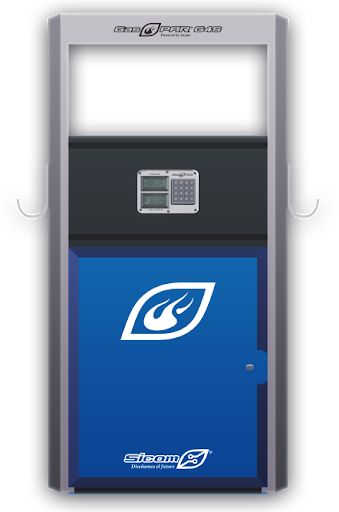

Carburaciones
Continuamos ahora identificando los módulos de un equipo GAS-PAR® modalidad Carburación, solo se enlistarán módulos con diferencias entre su versión para Autotanque a versión Carburación ya que la mayoría son compatibles con ambos equipos.

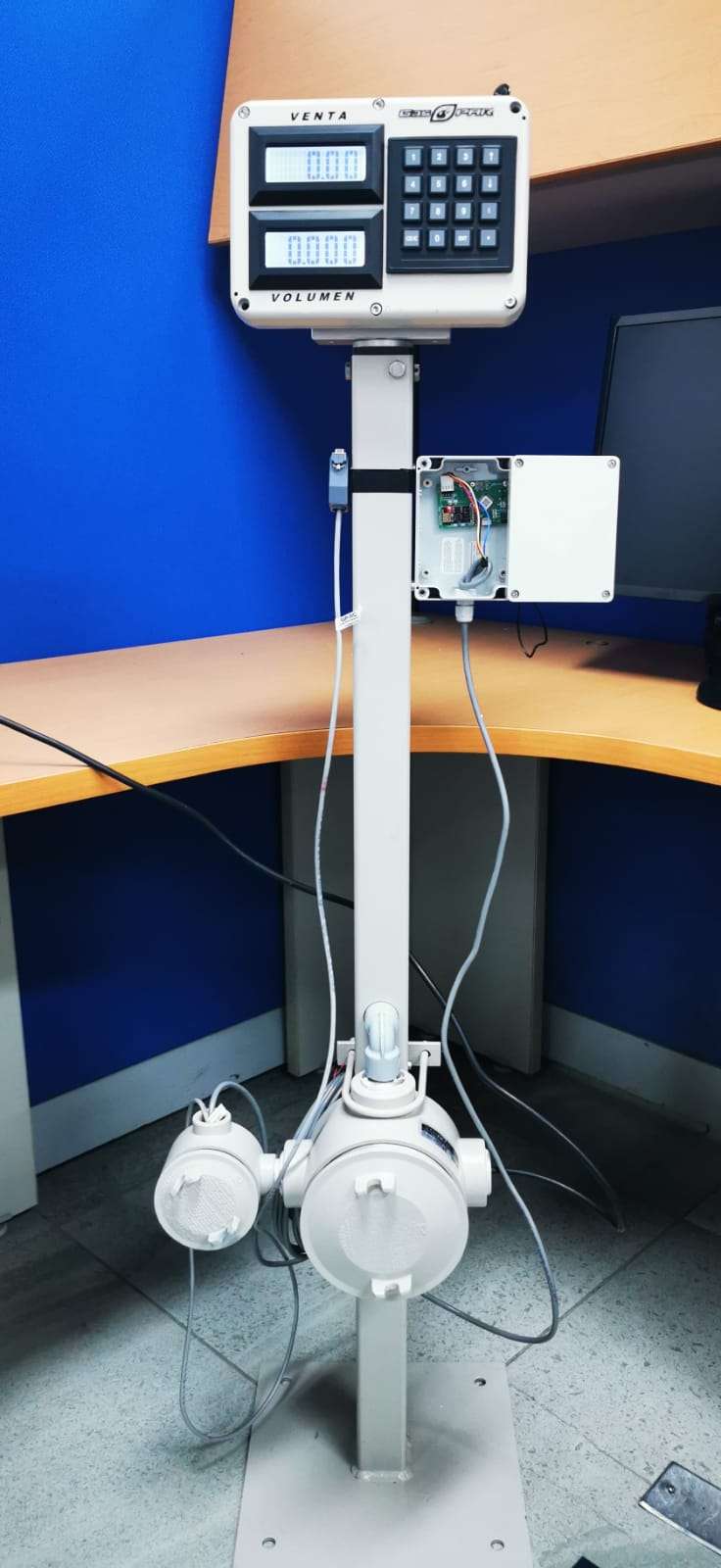

Panel:

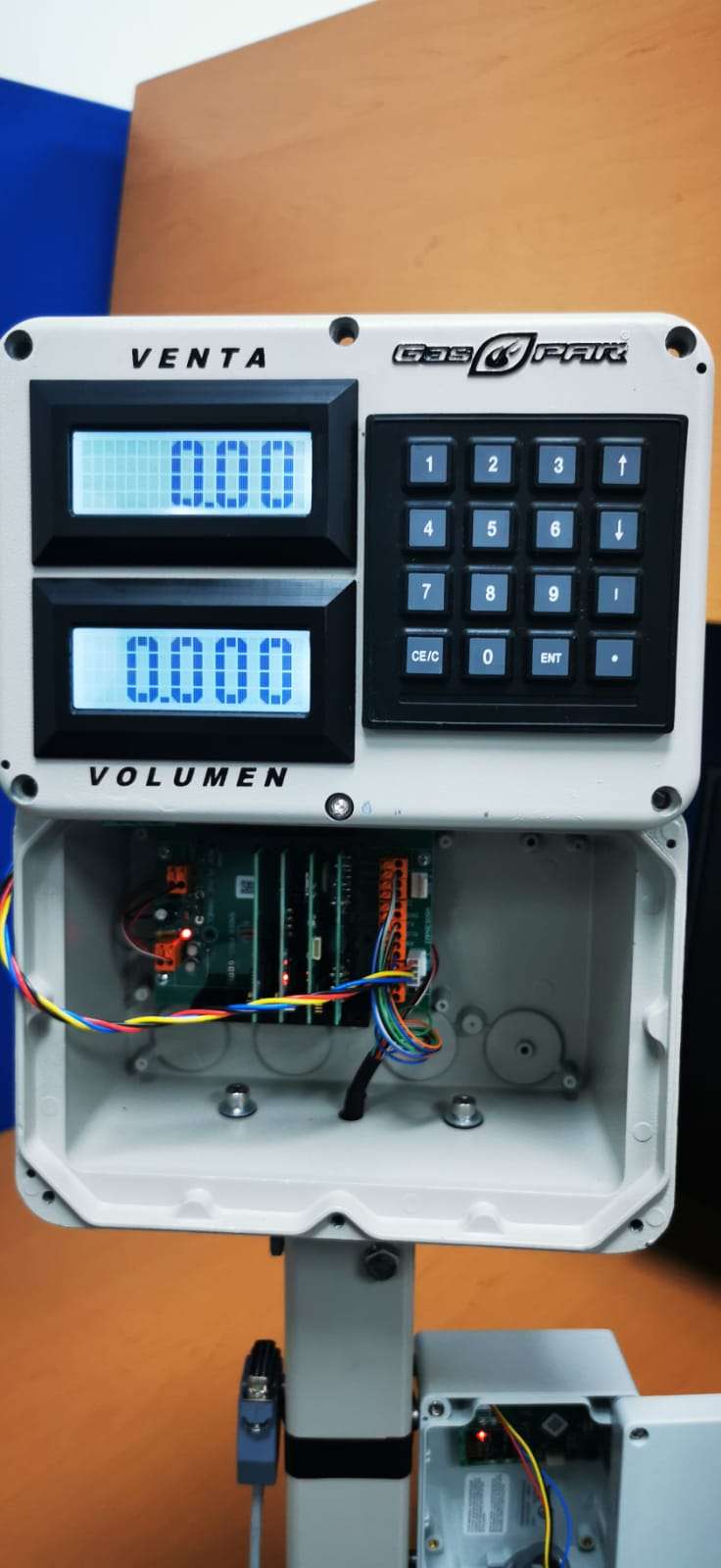

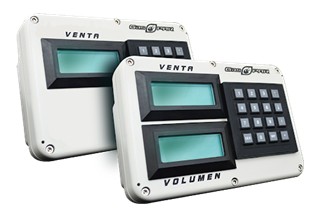

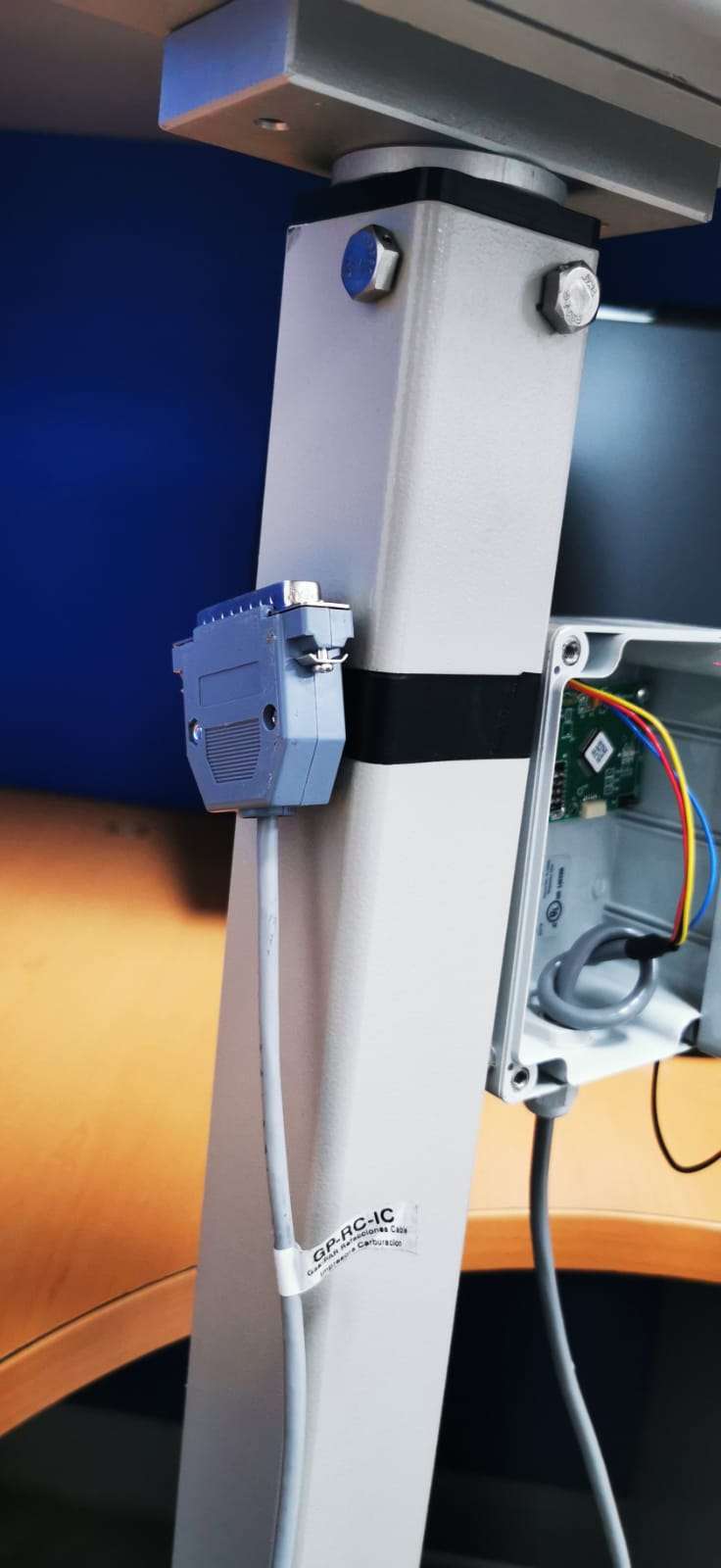

El panel del equipo GAS-PAR® puede ser de una o dos pantallas, en su modalidad más común siempre trabaja con un display de volumen y uno de venta dependiendo del tipo de cámara de medición puede estar montado sobre la misma o en un pedestal a un constado, dentro del panel podremos encontrar según sea el equipo los siguientes módulos:
- Modulo Display Volumen (Forzoso).
- Modulo Display Venta (Opcional).
- Teclado (Forzoso).

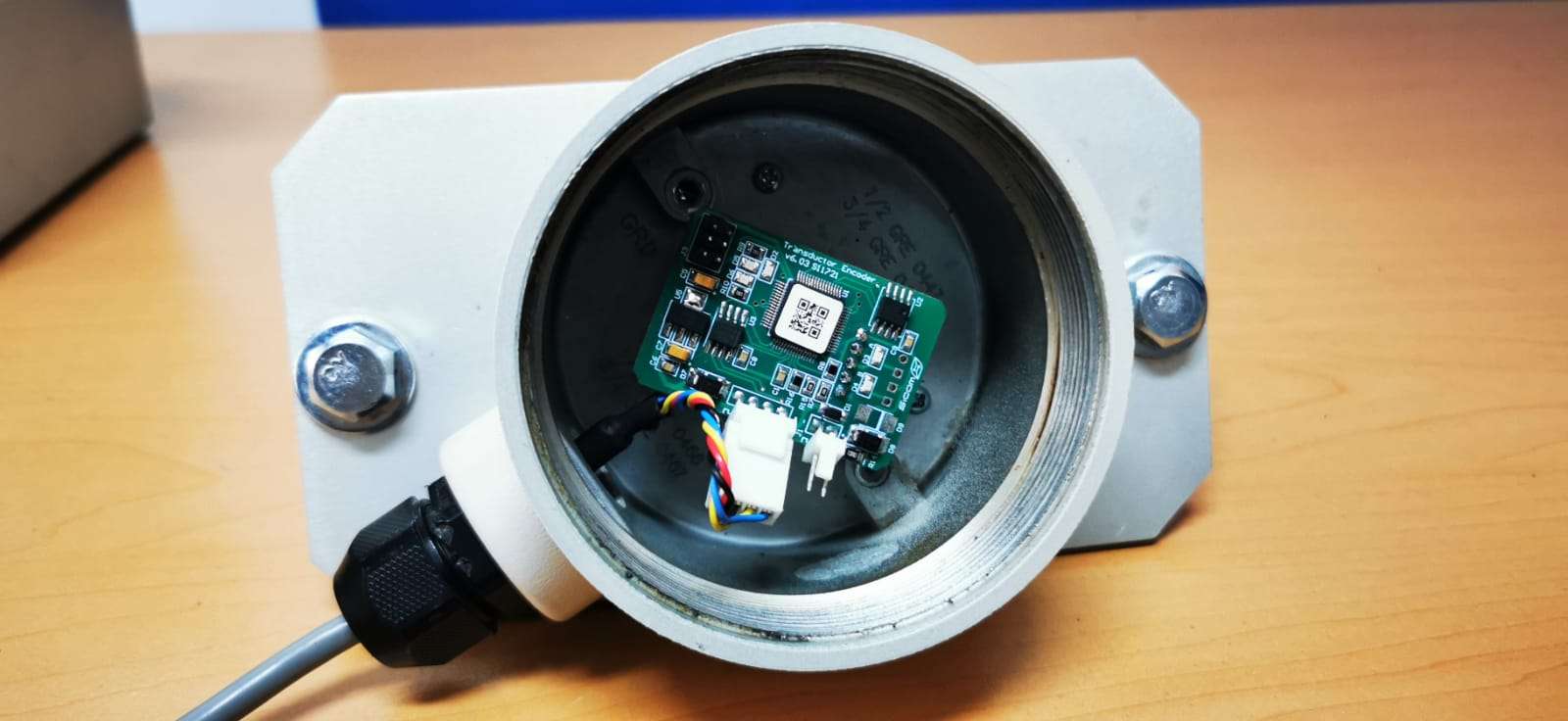

- Modulo Transductor Encoder / Tuthill (opcional o forzoso depende de la instalación y la cámara de medición).
- Modulo Transductor Másico (En caso de usar medidor másico el transductor se instala detrás del teclado).
- Modulo Transponder (Opcional es un accesorio que de fabrica puede ir dentro del panel o con una extensión al exterior).
- Batería de respaldo para transductor 6V o 9V que se ubica donde se coloque el transductor (Forzoso).
- Backplane Carburación (Forzoso).

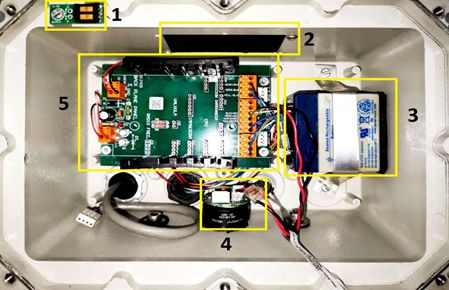

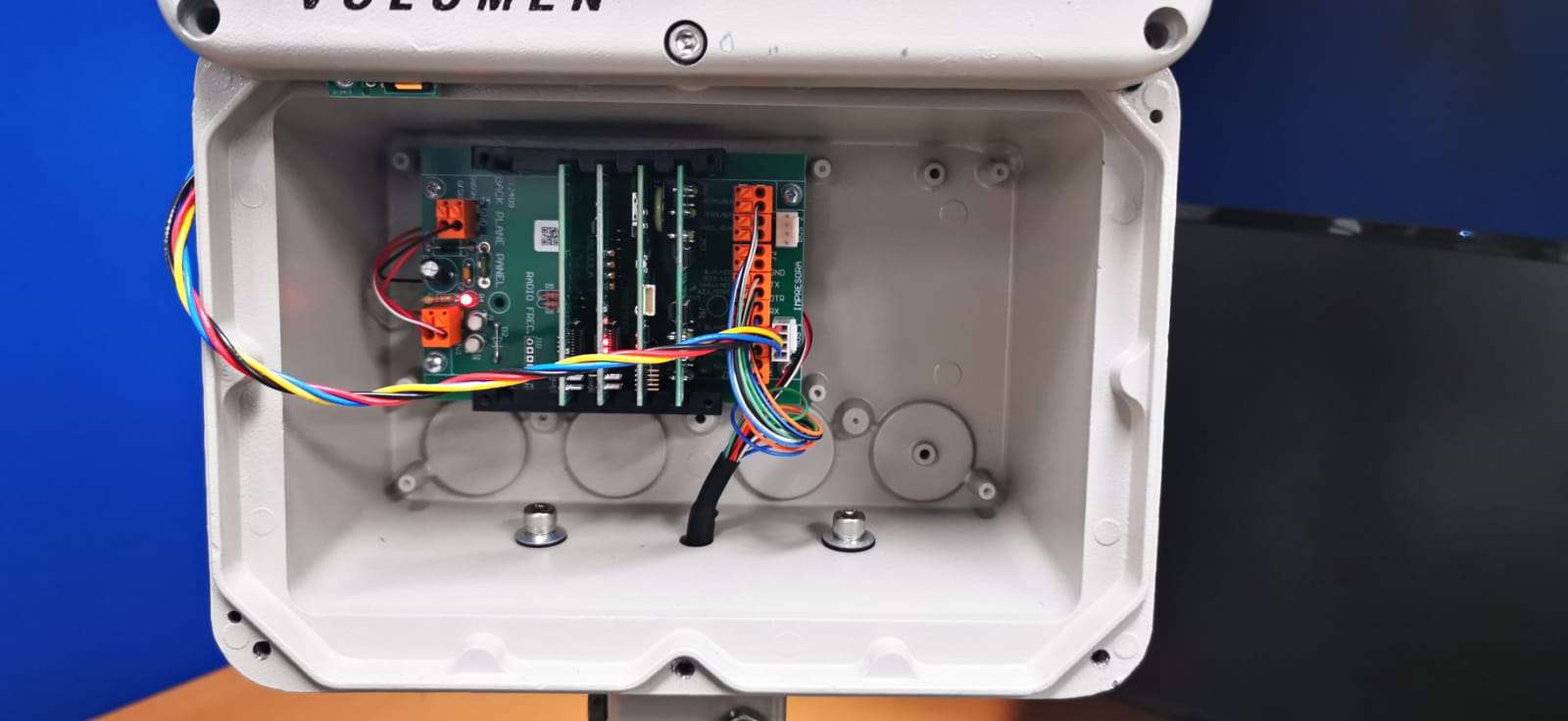

Aquí podemos ver el interior del panel de un GAS-PAR® el cual tiene:
- Terminal hembra de sensor de panel.
- El recorte para módulo transponder (opcional).
- Batería de 6V para respaldo del transductor.

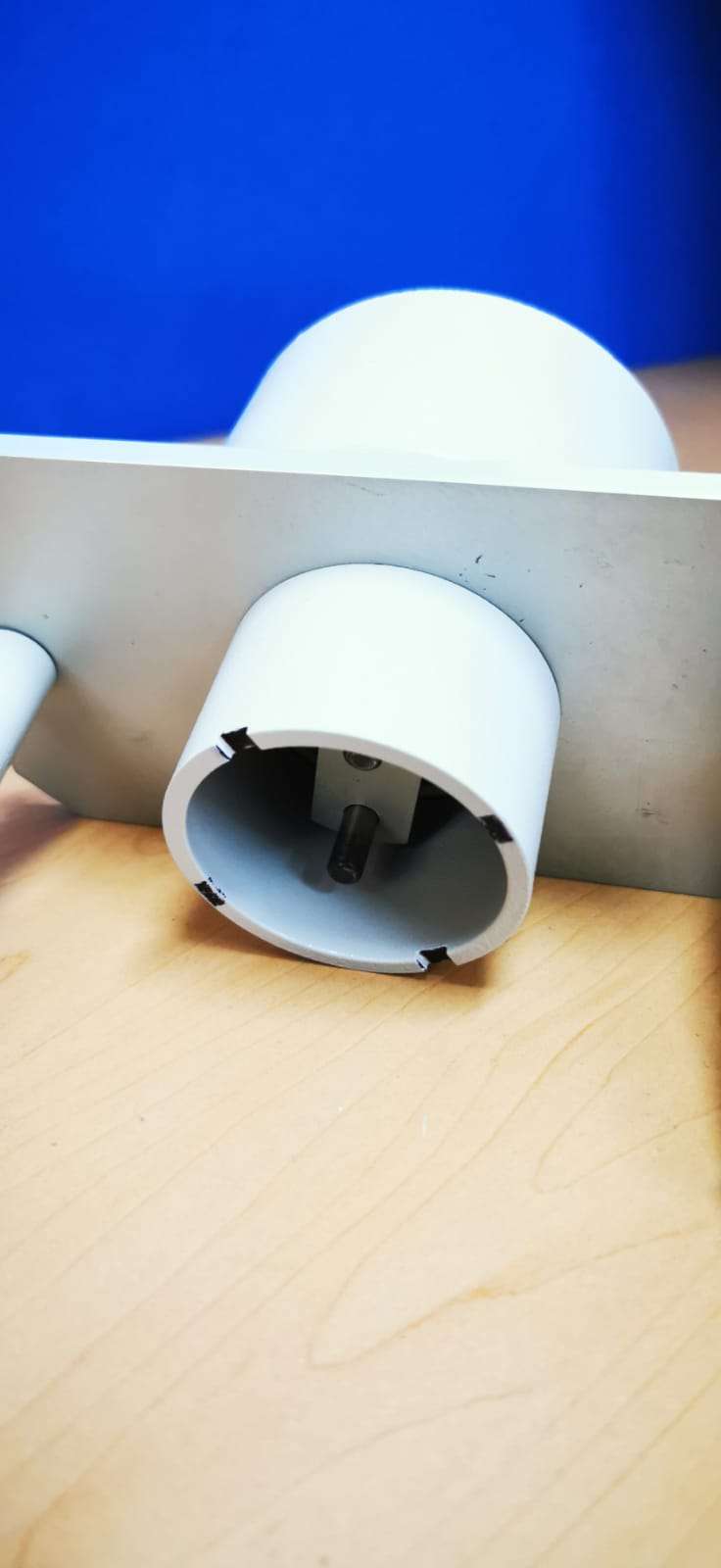

- Módulo transductor encoder con la perforación para ser fijado sobre una cámara de medición mecánica.
- Modulo backplane Carburación con su cable 15H

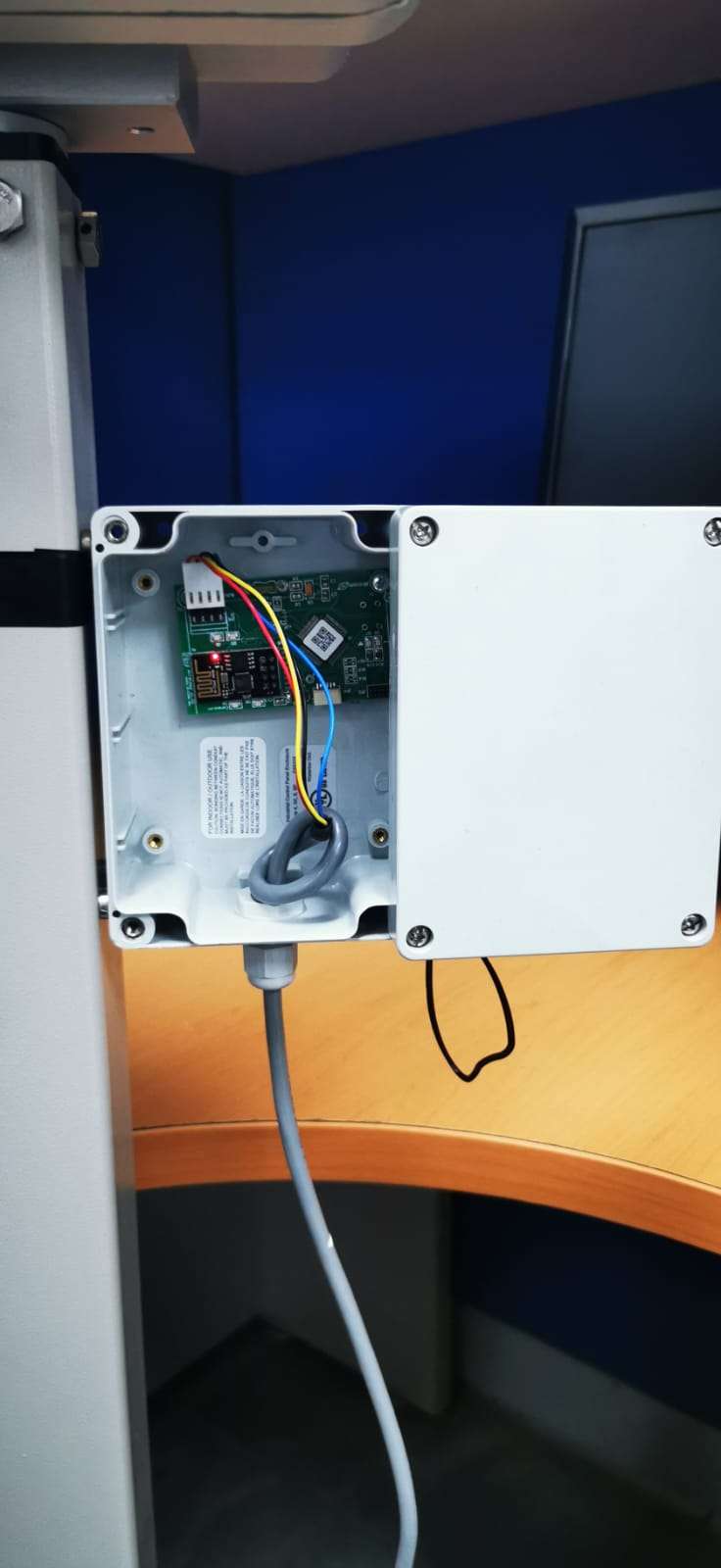

- Puede también tener un transductor Encoder/tuthill dentro o fuera del panel sin ningún problema.

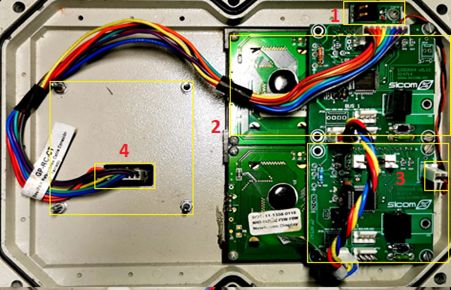

Veamos ahora el reverso de la tapa del panel están fijados:
- Terminal macho de sensor de panel.
- Pantallas display 20X4 para venta y volumen.
- Fijado a cada pantalla un módulo display en la parte superior es el módulo display venta y en la inferior el módulo display volumen que lleva conectado el cable al sensor de panel.
- Cable (8 hilos) y los 4 tornillos de sujeción para el teclado.
- Puede tener un módulo transductor másico en lugar de los antes mencionados dentro del panel.

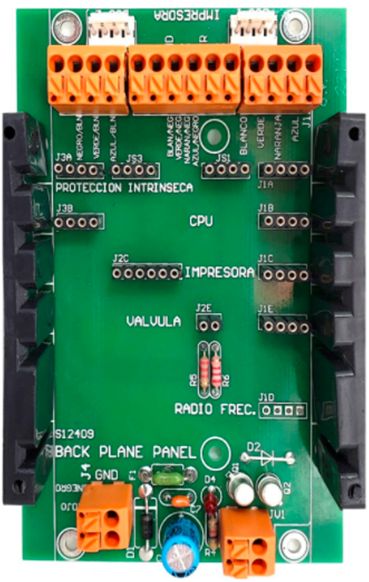

Módulo Backplane Carburación:
Este módulo cumple casi con la misma función de su versión para AT, se encarga de la distribución de voltaje y comunicación de los módulos para carburación, es de versión reducida ya que va dentro del panel, el motivo por el cual es más pequeña es porque hay módulos que no se integran en una carburación, se colocan fuera o son de versión reducida.
- Módulo Seguridad intrínseca.
- Módulo CPU QE / KN / KN+.
- Módulo impresora Carburación.
- Módulo Válvulas.
- No se cuenta con batería de respaldo para el backplane carburación solo se protege el módulo transductor.

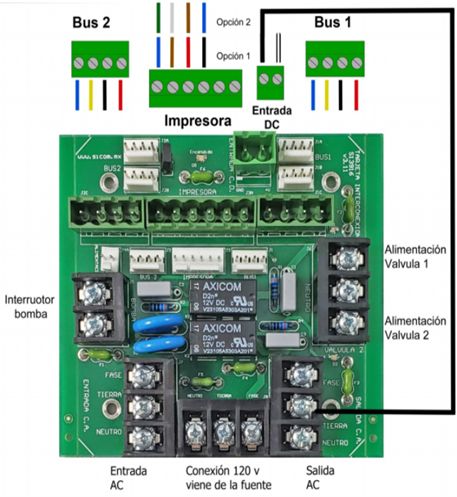

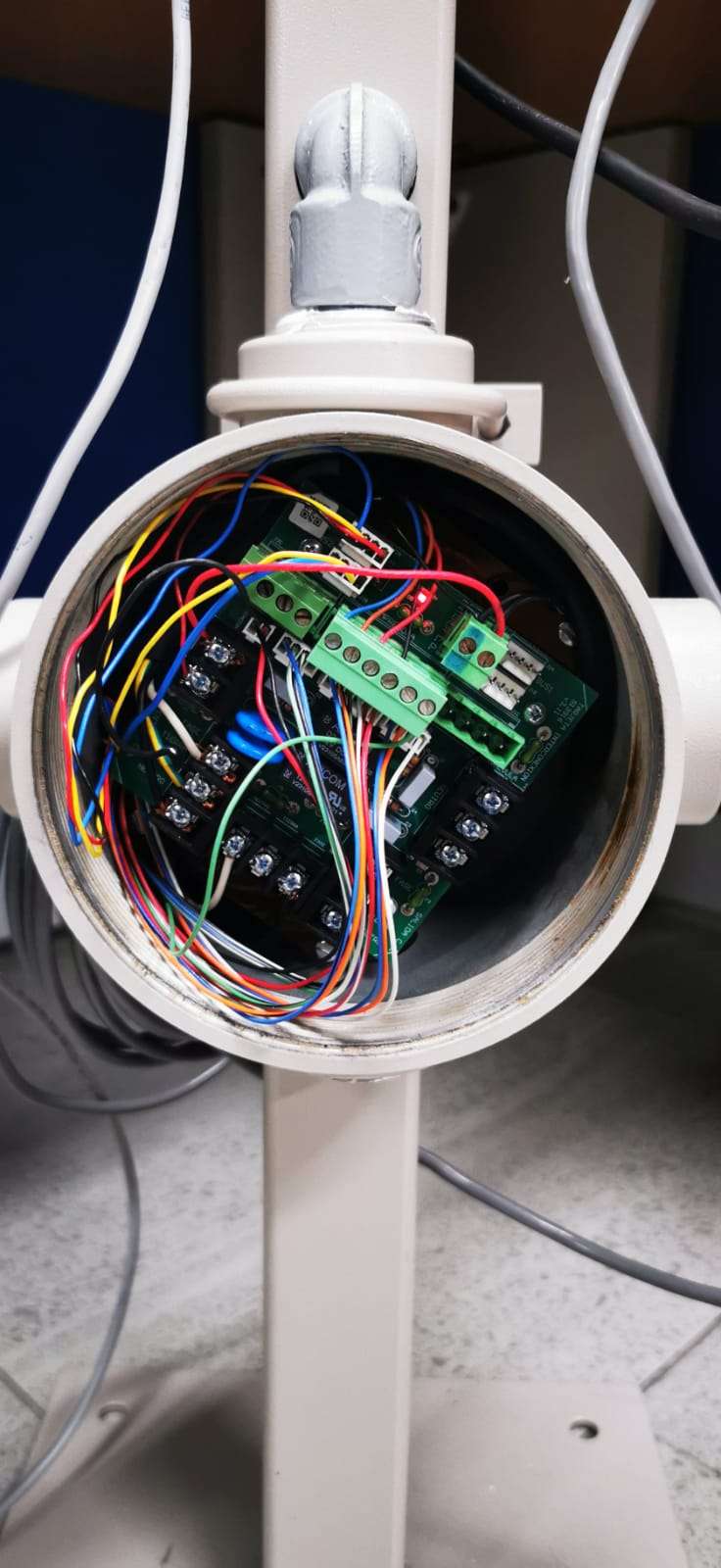

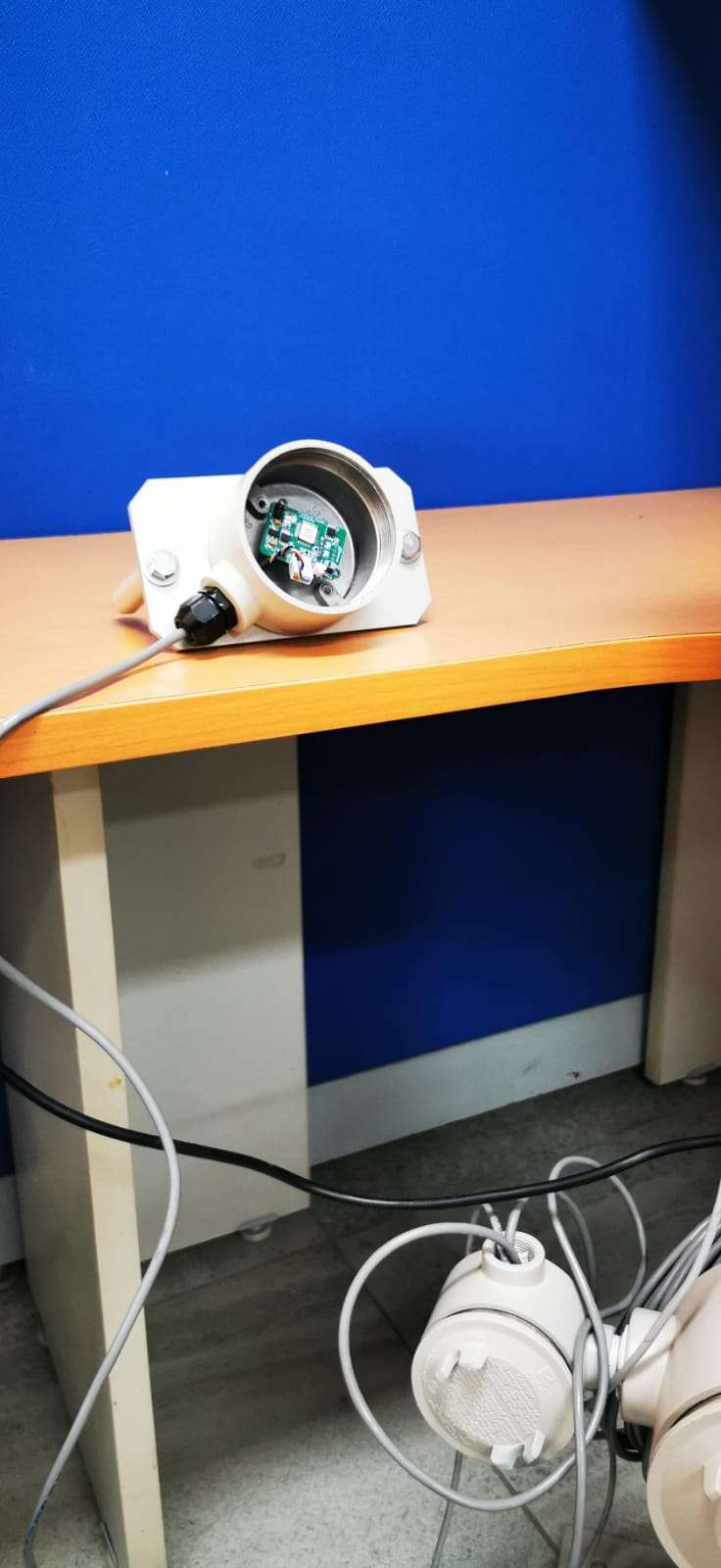

Módulo interconexión:

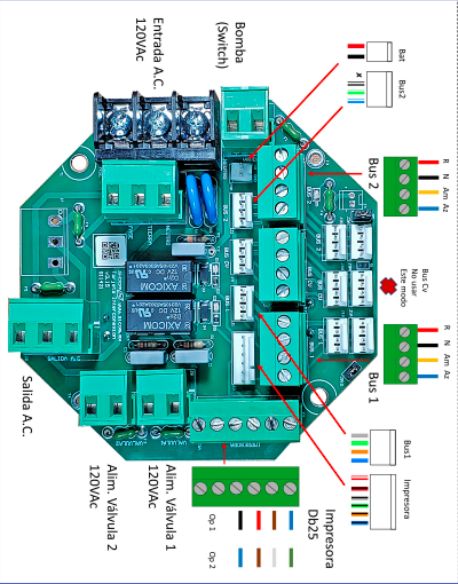

Esta pieza se encarga de controlar y distribuir voltaje - comunicación a sus distintos periféricos, la versión que veremos es el modelo más común de 1 sola válvula, posteriormente se remplaza por el modelo de 2 válvulas y actualmente se esta liberando la interconexión 2 válvulas plus
