Cables y Arneses CB:
El equipo GAS-PAR® se interconecta usando cierto tipo de conexiones a través de cables y arneses a sus distintos periféricos, se recomienda que cada uno de ellos se canalice por tuberías independientes para un mejor desempeño, esto para evitar que se generen inferencias de las líneas de comunicación y voltaje.
- Cable de Bus (Bus1 y Bus2)
- Cable de válvula
- Cable de impresora Carburación
- Cable de batería de respaldo 6V o 9V.
- Cable 15H
- Cable de teclado
Cable de Bus: Tanto para Bus1 y Bus2 se usa el mismo tipo, siendo de 4 hilos, ya sea en versión de 10cm, 15cm o 7 metros, solo cambia el tipo de blindaje si es de mayor longitud, No se recomienda hacer en empalmes entre ellos.
Cable 15H: Cable 15 hilos que une la interconexión con el backplane carburación, lleva consigo alimentación 12v, Bus1 - Bus2, comunicación de impresora, señal de activar válvulas/bomba. No se recomienda hacer en empalmes entre ellos.
Cable de válvula o válvulas: Va de la interconexión a donde se encuentre la o las válvulas solenoide debe ser del calibre necesario acorde a la normativa, imagen solo ilustrativa. No se recomienda hacer en empalmes entre ellos.

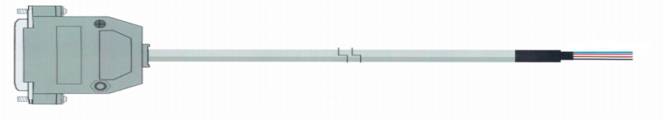

Cable de impresora: Sale de la interconexión y se conecta a la impresora utilizada por el cliente, es de 4 hilos se conectan los hilos de comunicación a un conector DB25 para conexión de puerto serial y el voltaje es suministrado por la fuente de la impresora ya que en una estación se cuenta con alimentación AC para impresora. No se recomienda hacer en empalmes entre ellos.
Cable de batería de respaldo: Se conecta del transductor, encoder, tuthill o flujo másico a la batería de 6V en el caso de que el transductor se encuentre dentro del panel se el arnés 1, en caso de que el transductor este fuera del panel se usa una batería cuadrada de 9V recargable y se usa el arnés 2. No se recomienda hacer en empalmes entre ellos.
ARNÉS 1 ARNÉS 2

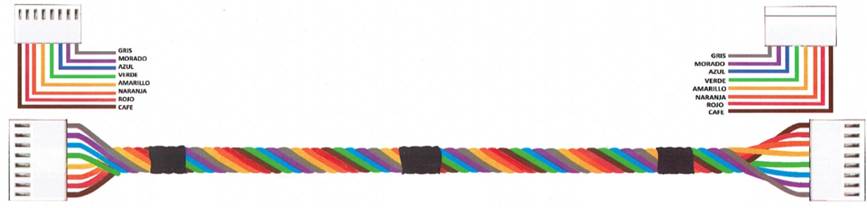

Cable de teclado membrana: Sale del teclado y se conecta al módulo display volumen, de forma opcional se puede colocar en el módulo display venta siempre y cuando el display venta este interconectado con el módulo display volumen. No se recomienda hacer en empalmes entre ellos.
