Módulo lector Transponder Remoto CB

    El transponder remoto cumple con las misma función en cuestión del módulo, hace la lectura de tarjetas RFID, la diferencia es que este viene en una forma remota con una extensión, esto para poder acercar el lector a las tarjetas, comúnmente se emplea en equipos carburación, ya que algunas tarjetas que se pueden adquirir en SICOM viene con un molde para poder ser remachadas a la carrocería de los vehículos de consumo propio.

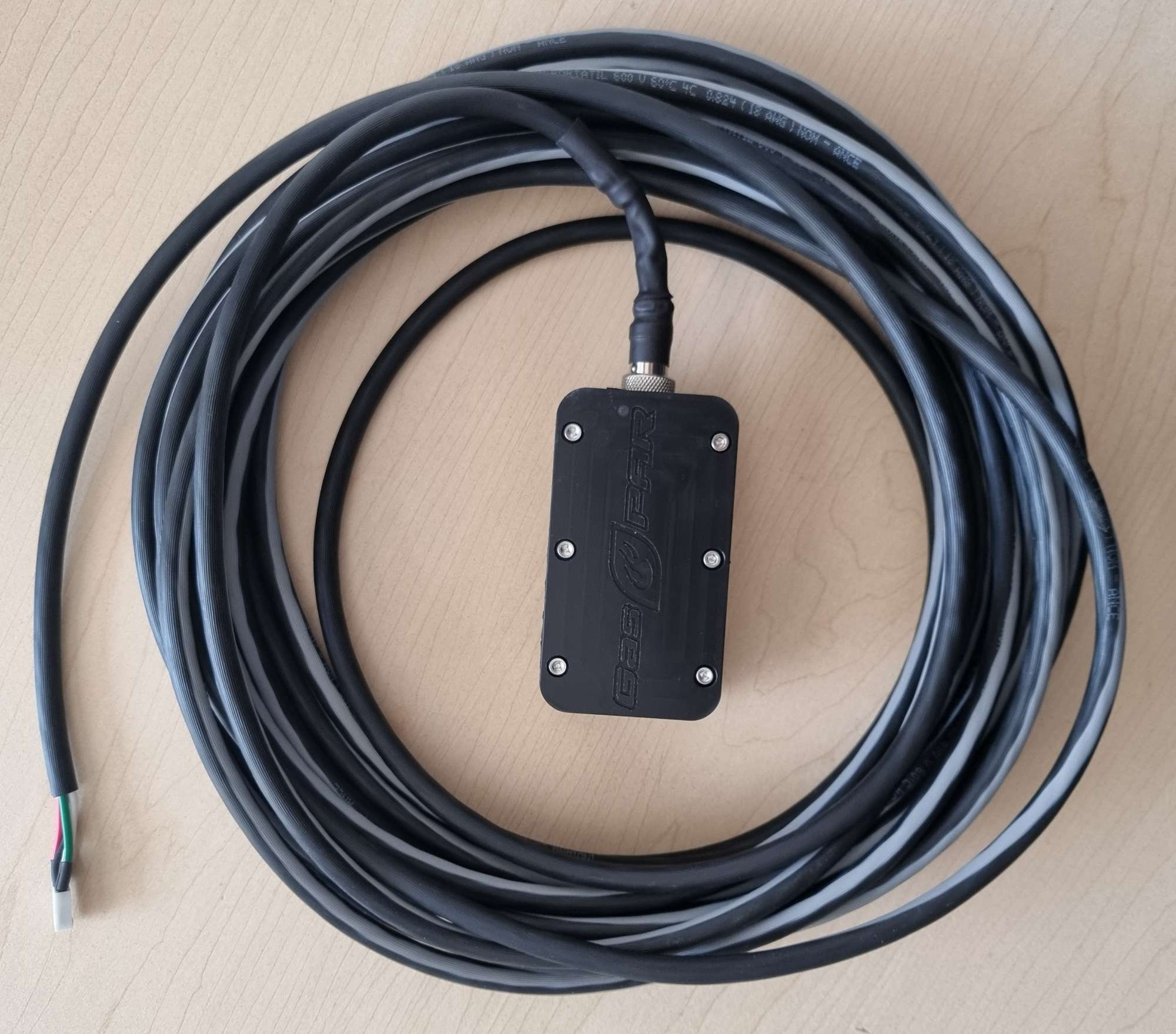

    El transponder remoto viene con una carcasa reforzada y un cable de uso rudo.




    Si lo vemos por dentro encontraremos el módulo lector transponder que vas resguardado dentro de su caja de uso rudo.

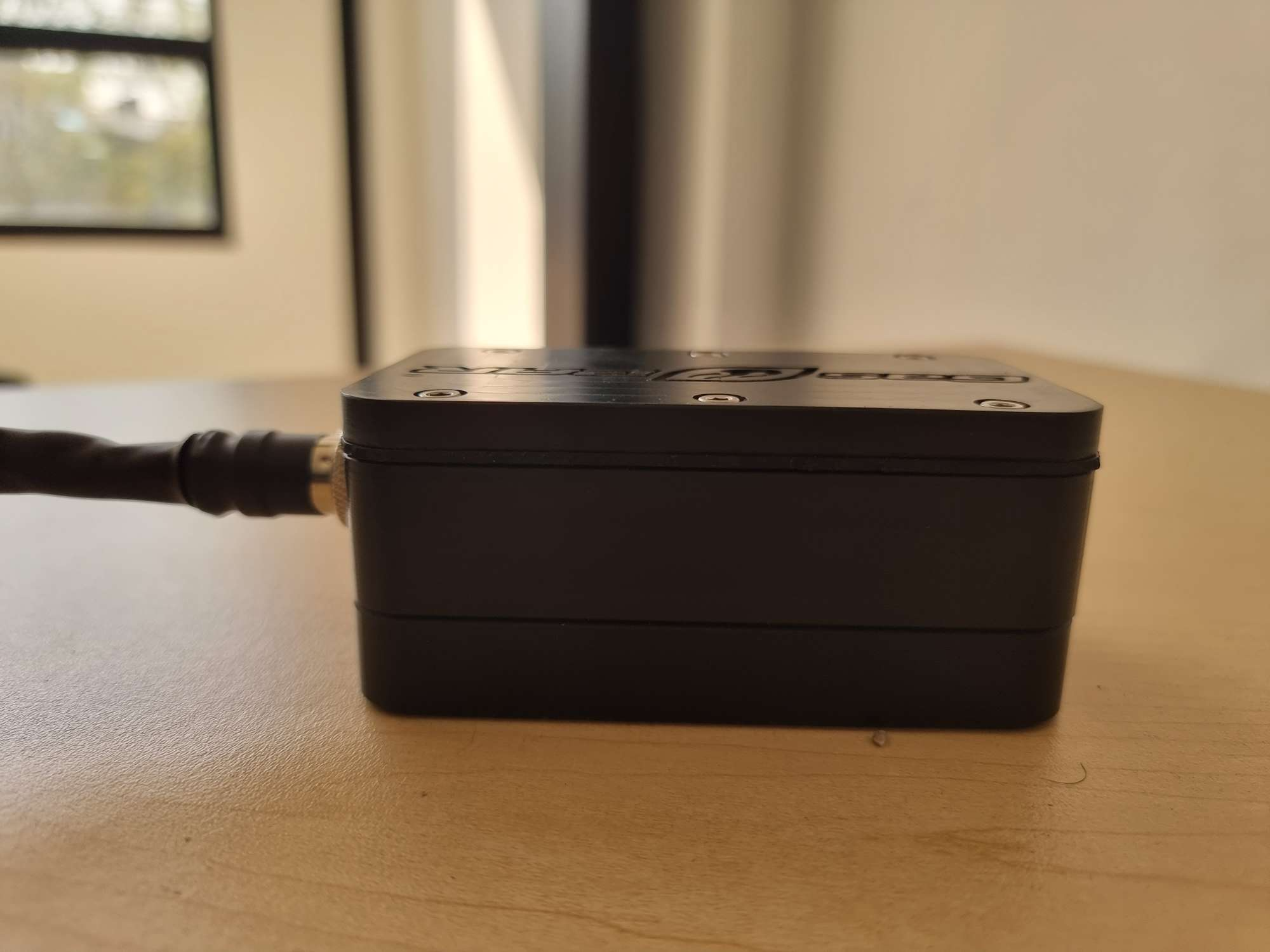

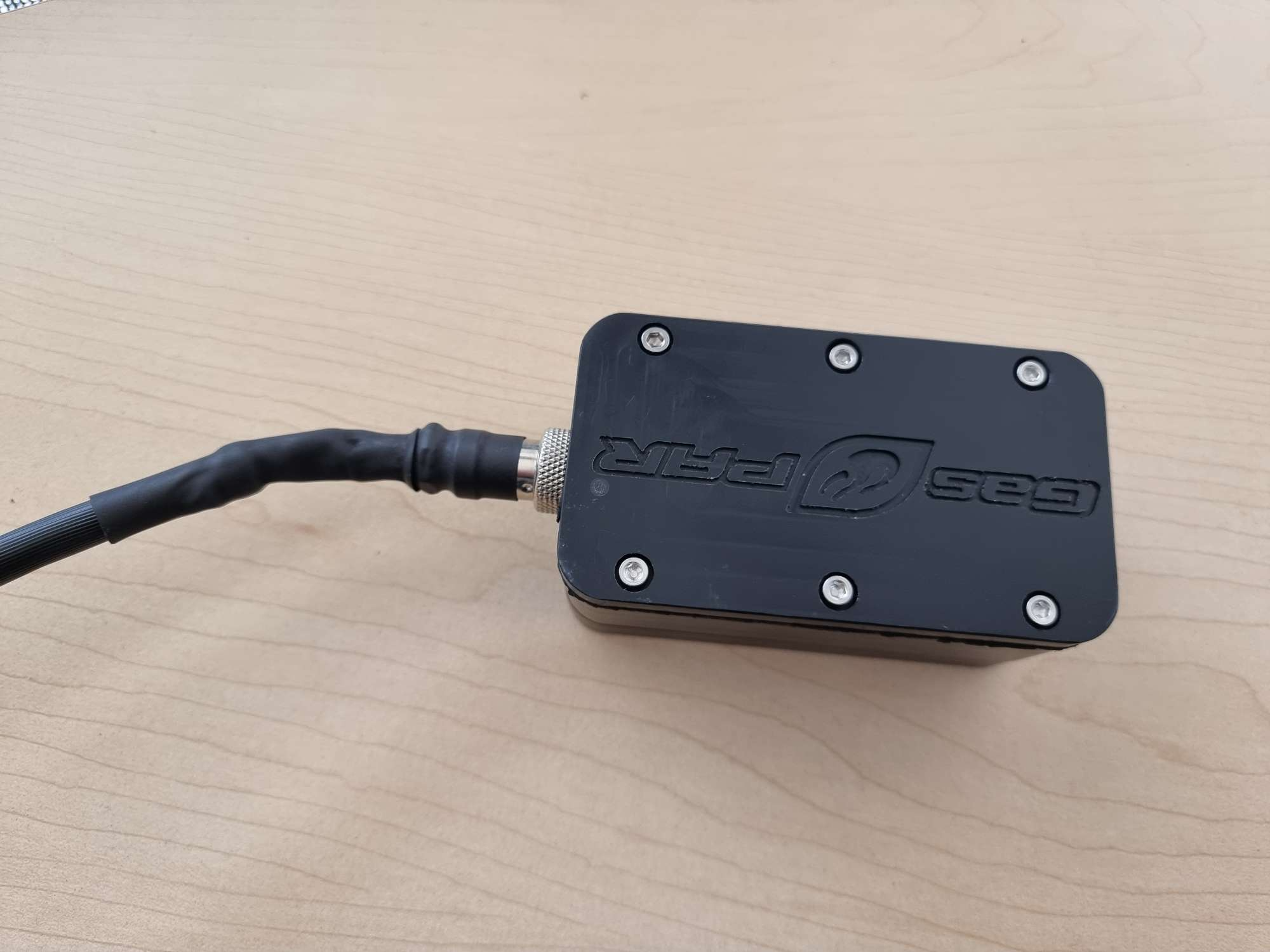

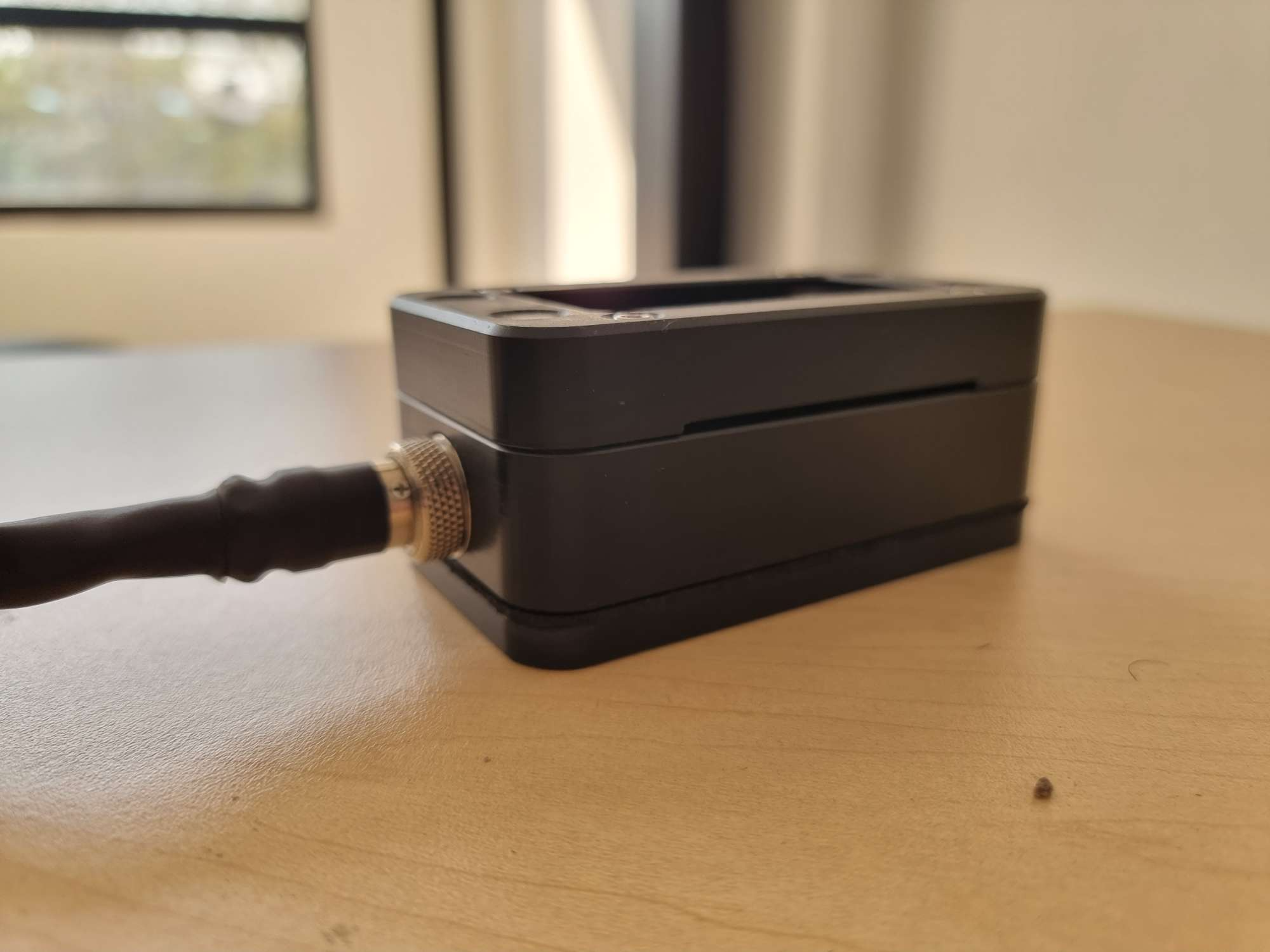

    Si lo vemos ya cerrado quedaría de la siguiente forma.

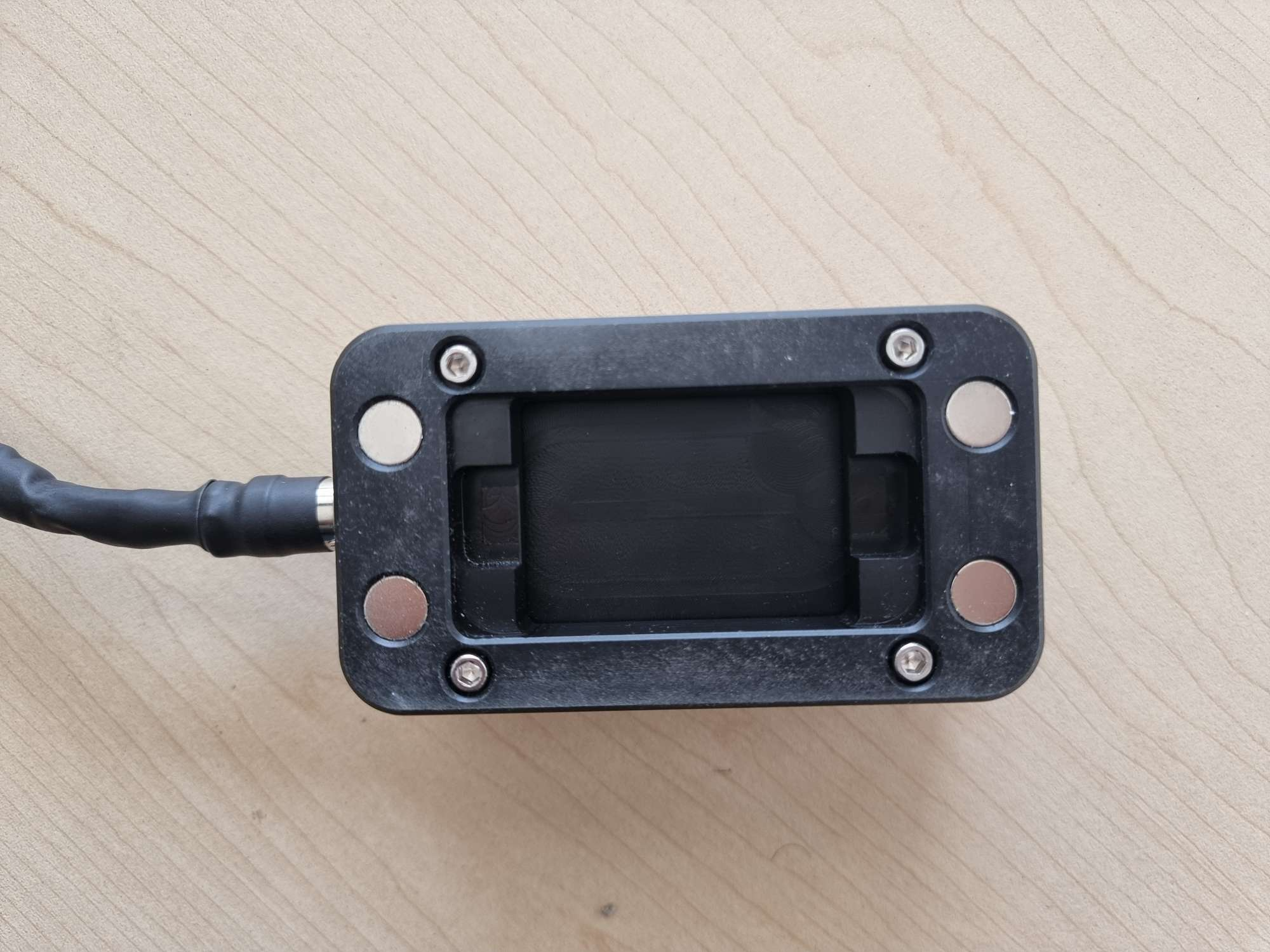

    Cuando lo giramos veremos esta cara con imanes que se utilizan para fijarlo sobre carrocerías o superficies donde colocan la tarjeta que el modulo va a leer.

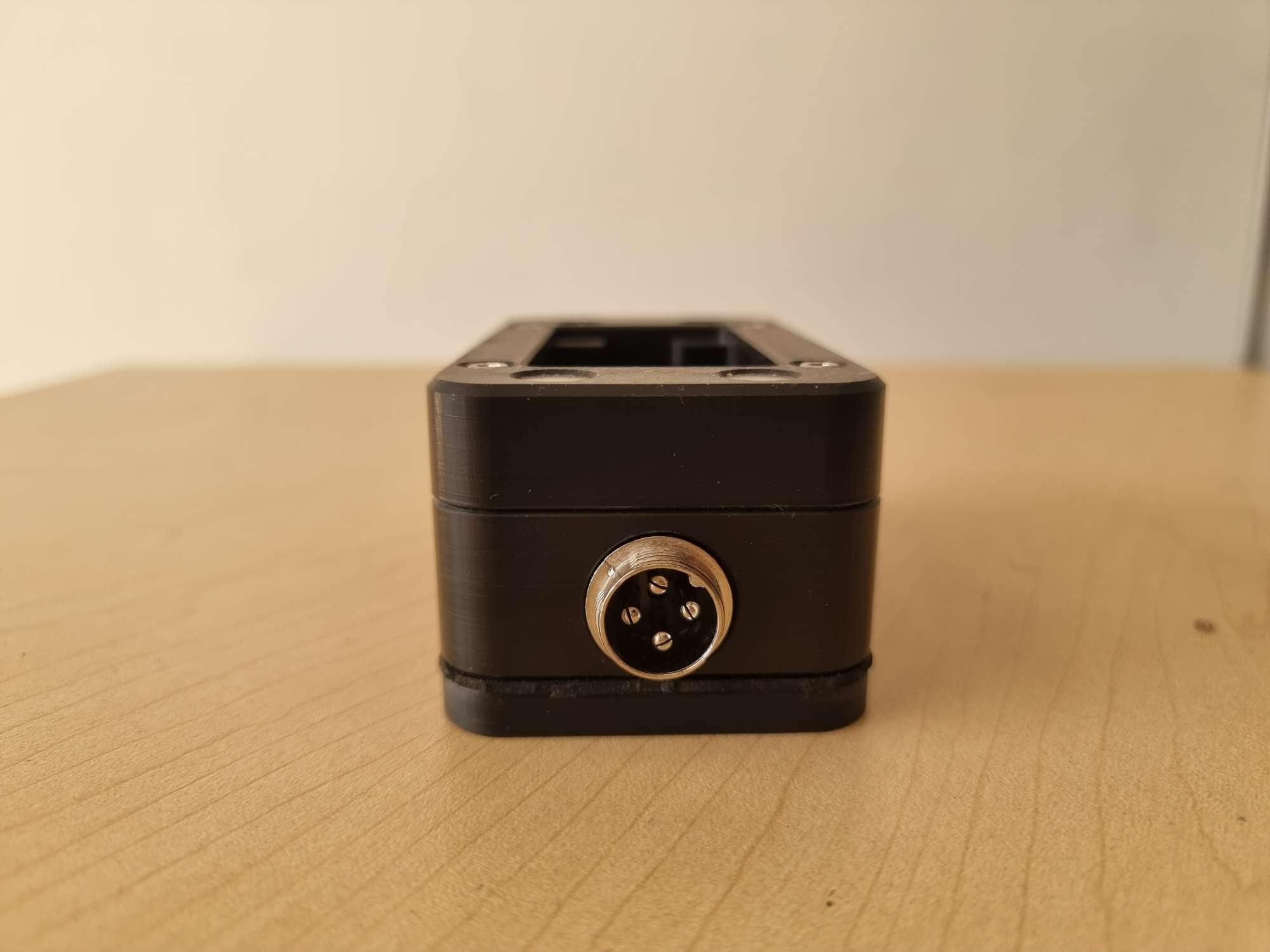

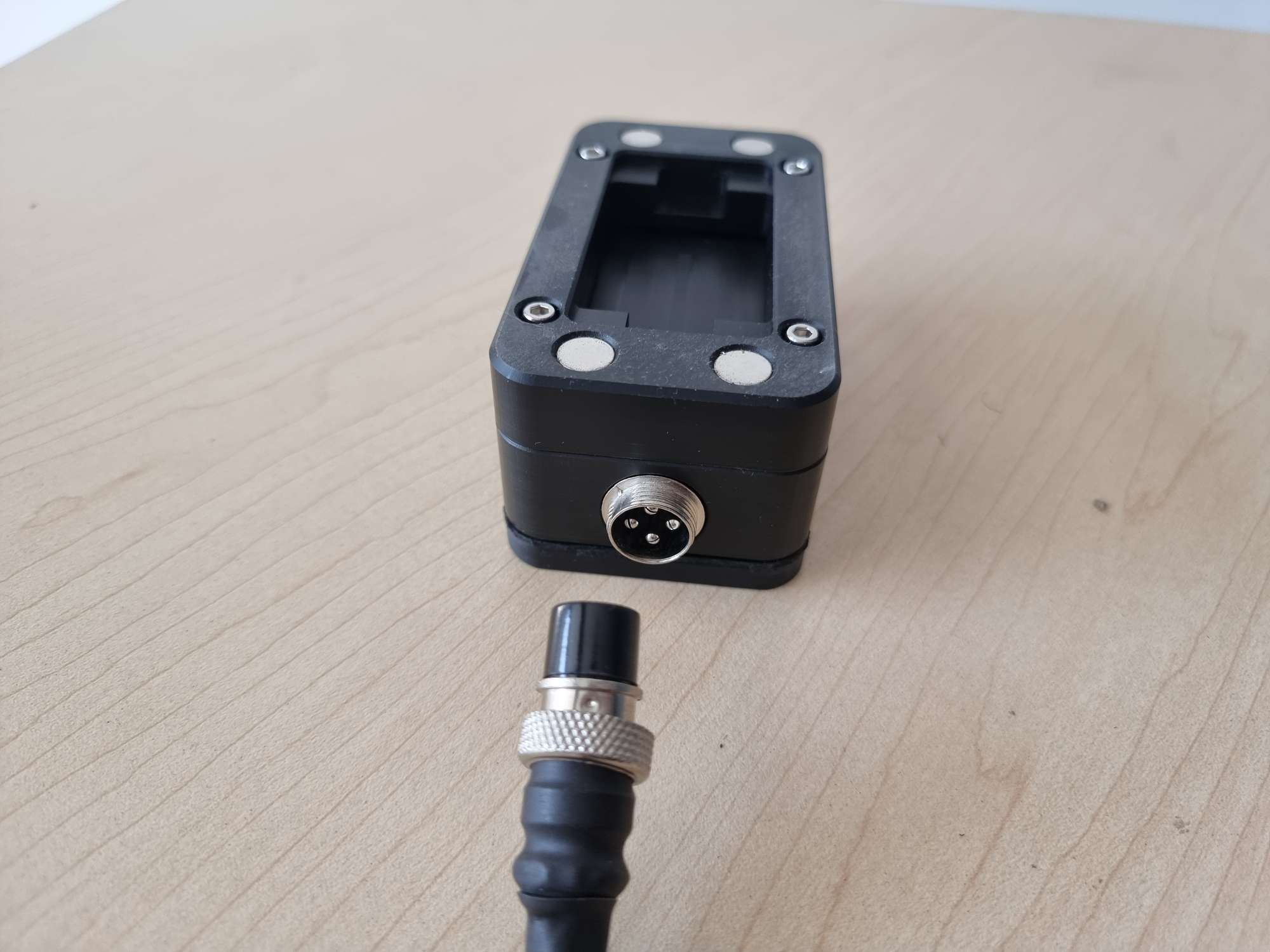

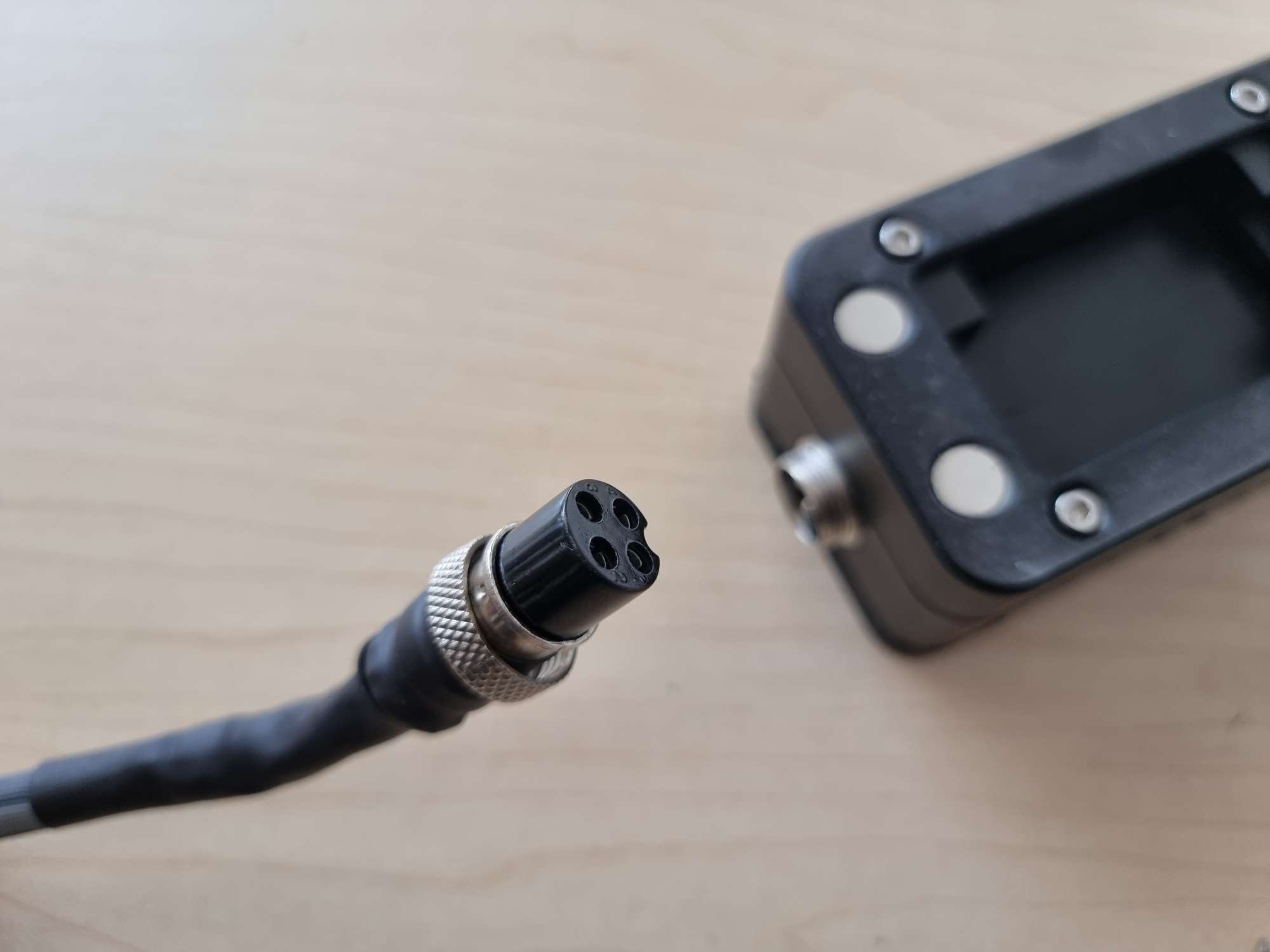

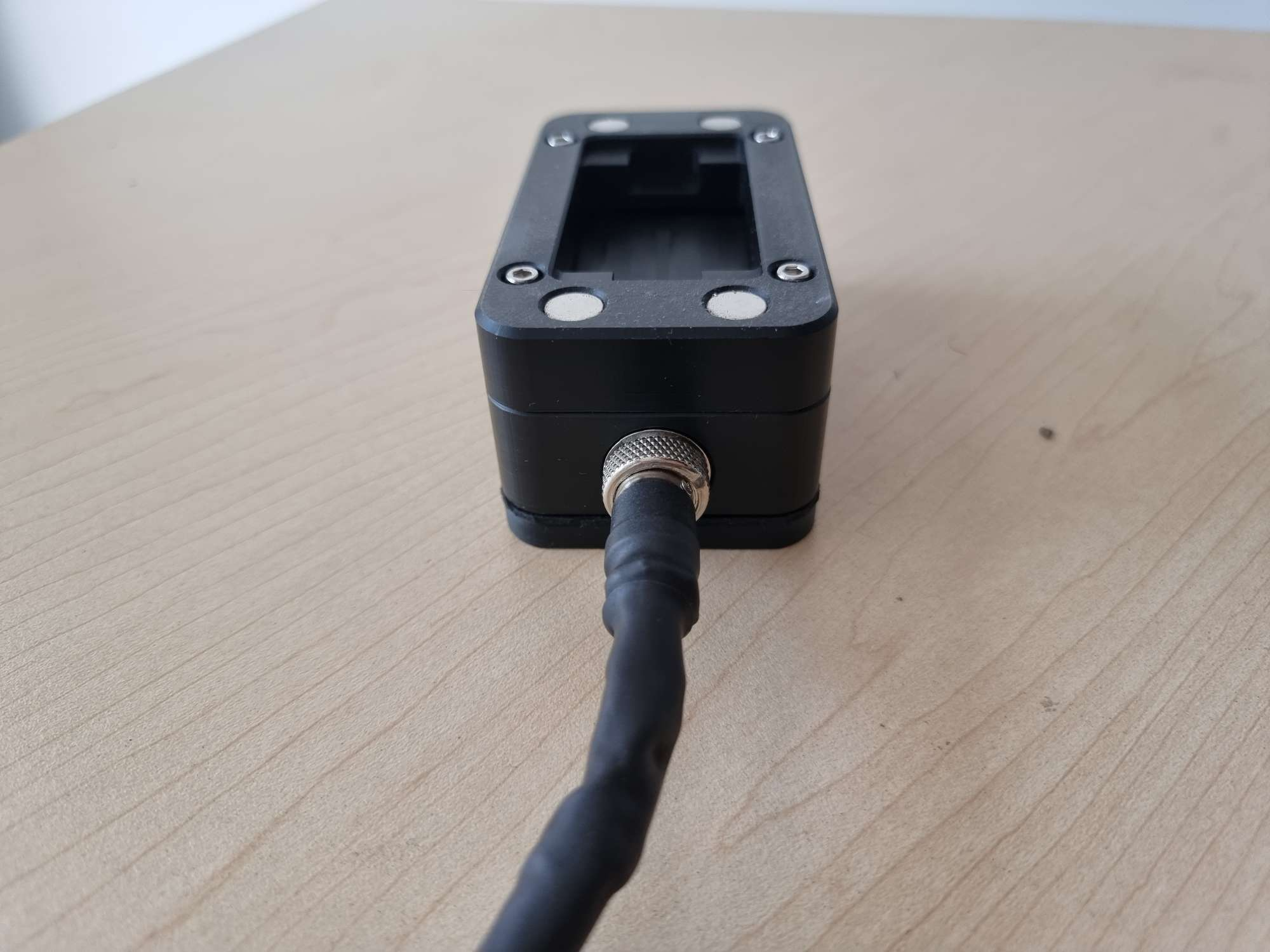

    La caja que guarda al modulo esta unida a un cable que puede ser desmontado.

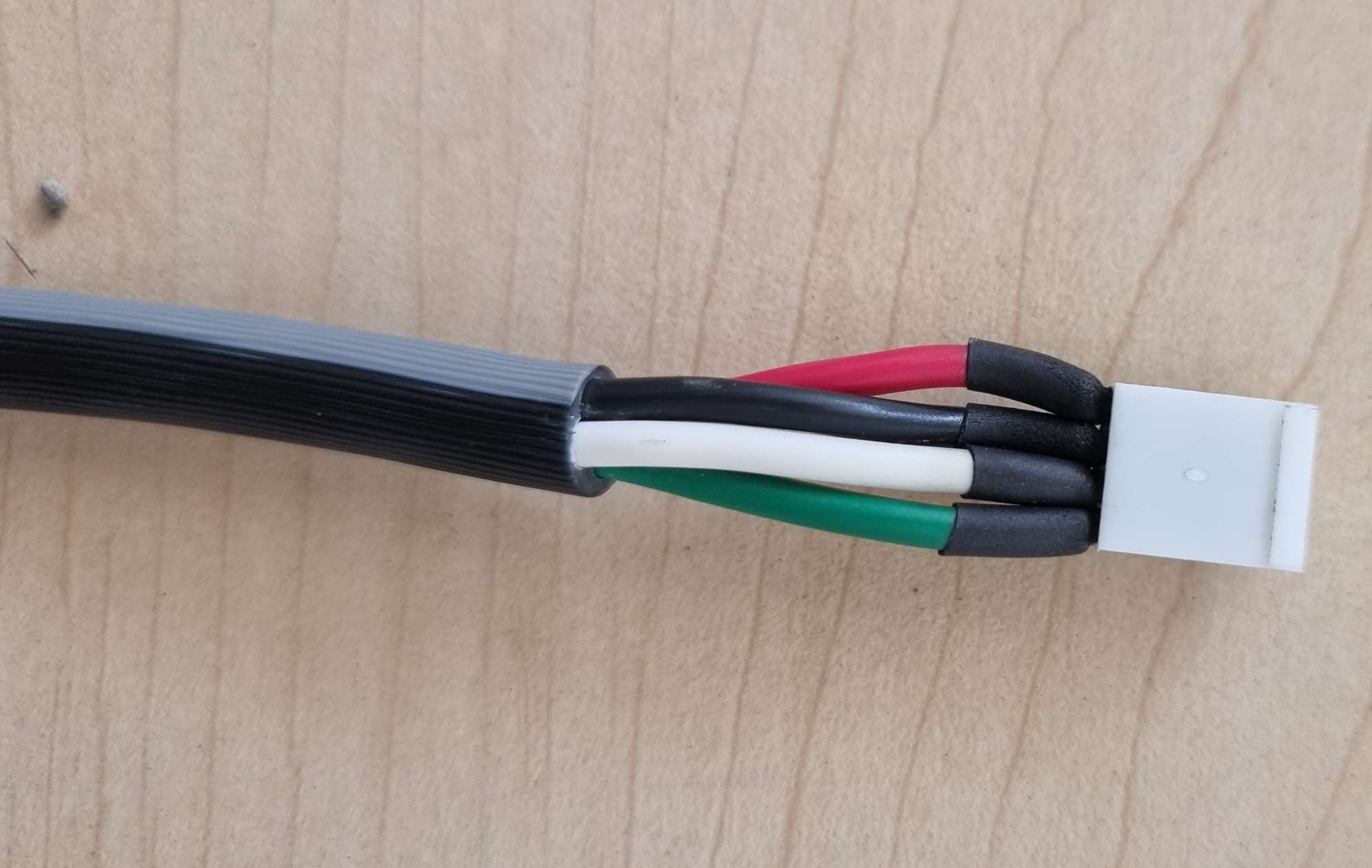

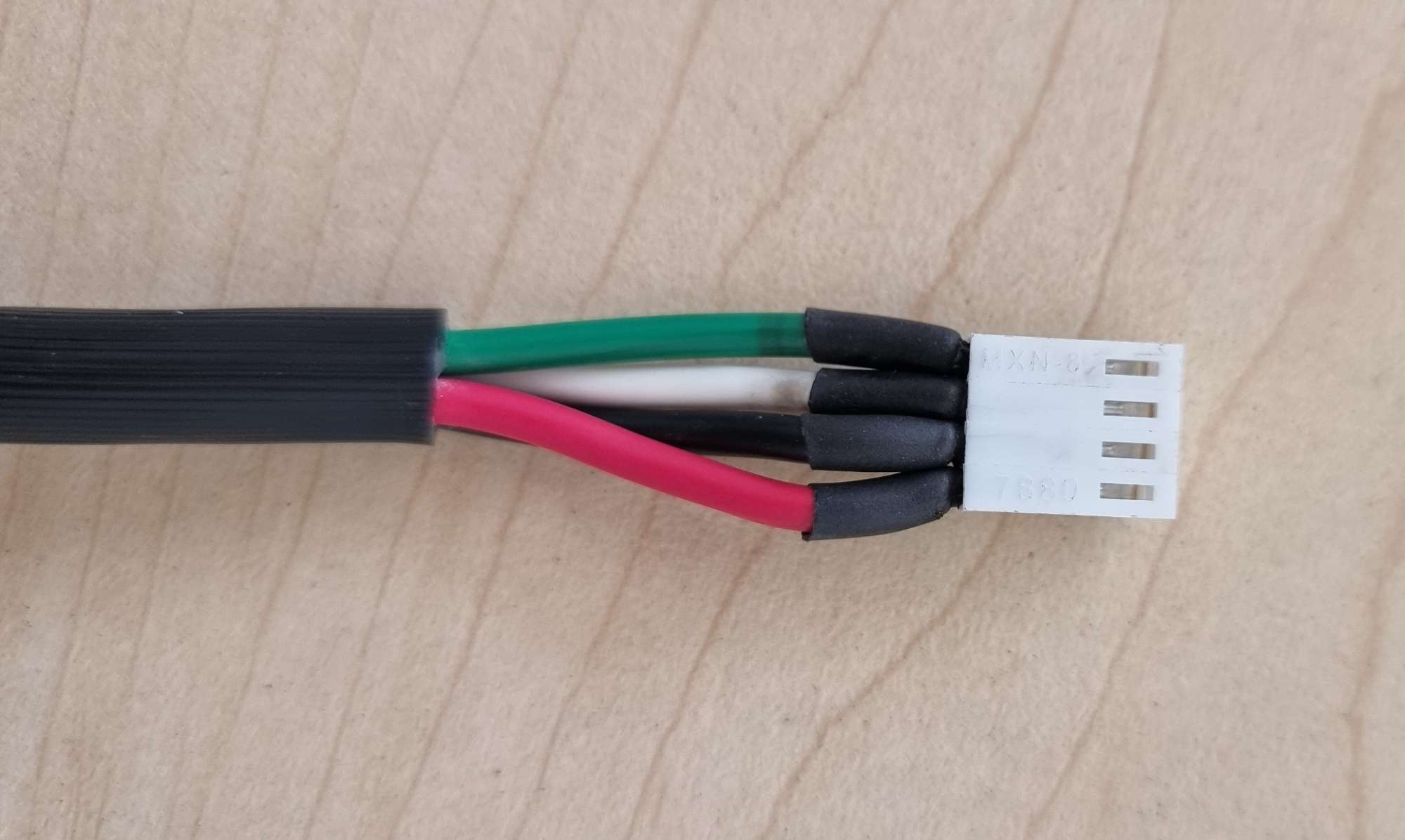

    Ahora veremos el cable de BUS1, que cambia en su código de colores, quedando de la siguiente manera:

    Verde = Azul
    Blanco = Amarillo
    Negro = Negro
    Rojo = Rojo
