Módulo Display Volumen:
El módulo display volumen se encarga navegación en los menús a través del control de teclado, en su parte posterior tiene 3 terminales macho de Bus1 (4 pines) y uno de teclado (8 pines), solamente el módulo display volumen tiene un conector macho extra (2 pines) donde se conecta el sensor de panel.
El equipo GAS-PAR® puede operar únicamente con el módulo display volumen ya que es el que lleva la programación del control del teclado y mostrará únicamente el volumen del servicio o si se modifica solo mostrará el importe ya que solo hay una pantalla disponible.
Aquí se recomienda conectar el cable del teclado, aunque se puede conectar al módulo de venta siempre y cuando estén unidos módulo display venta – volumen a través de un cable de Bus1
Módulo Display Venta:
Venta son los encargados de mostrar el acumulado del importe de los servicios, en su parte posterior tiene 3 terminales macho de Bus1 (4 pines) y uno de teclado (8 pines), aquí también se puede conectar el conector hembra del cable de teclado ya que este módulo esta interconectado al de volumen por un cable de Bus1.
NOTA:
Todos los conectores macho de Bus1 en ambos displays tienen el mismo funcionamiento por lo que los conectores hembra de Bus1 que los interconectan pueden ser colocados en cualquier orden siempre respetando la orientación del conector y que no se coloquen desfasados esto aplica para todos los módulos del equipo GasPAR.
Ambos módulos cuentan con un pico fusible de 1A para su protección.
Medición Módulos display volumen y venta:

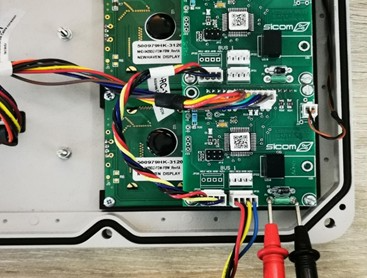

Se revisará con un multímetro la continuidad del pico fusible del F1 como se muestra en la imagen, colocando el multímetro en modo continuidad deberá mostrar un 1 en la pantalla y de forma adicional puede emitir un pitido el instrumento de medición, se colocarán las puntas en los extremos del pico fusible.

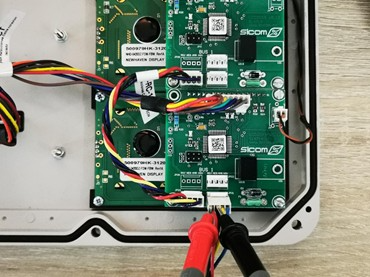

Se revisará con un multímetro como se muestra en la imagen, el voltaje de Bus1, colocando su multímetro en medición de voltaje CD/CC en un rango de 0 a 20 VCD/VCC. Teniendo como voltaje nominal un valor de entre 11.2 a 12.2 VCD, valores fuera de esta ventana pueden afectar el voltaje de los módulos display y el desempeño de los módulos conectados al panel en general.
