Módulo Transductor Flujo Másico:

Este módulo se encarga de comunicarse con el medidor másico a través de comunicación ModBUS A-B y de igual manera se encarga de proporcionar un voltaje estándar de 18V al medidor másico, sus configuraciones son de mayor amplitud ya que requiere comunicarse con un medidor electrónico.

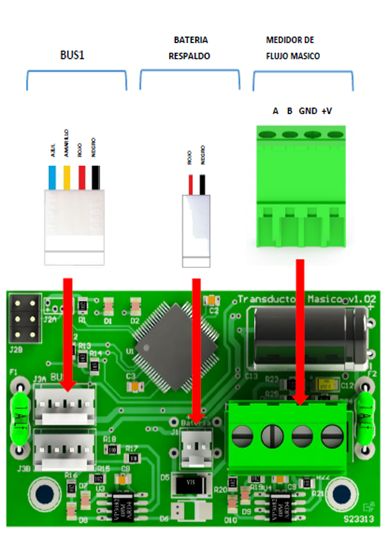

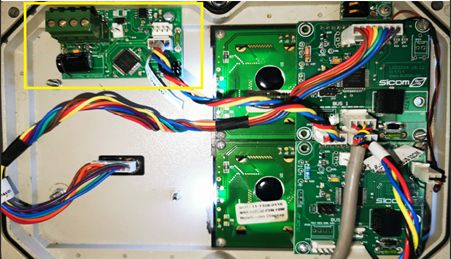

El módulo tiene dos conectores de entrada de Bus1, se puede conectar el arnés de Bus1 a cualquiera de ellos, en las imágenes podemos observar las conexiones del módulo y la ubicación donde se fija dentro del panel.

NOTA: Siempre conectar el módulo a su batería de respaldo y corroborar previamente con el departamento de soporte si el medidor másico que desea usar es compatible con nuestra línea más actual.

Medición Módulo Transductor Flujo Másico:

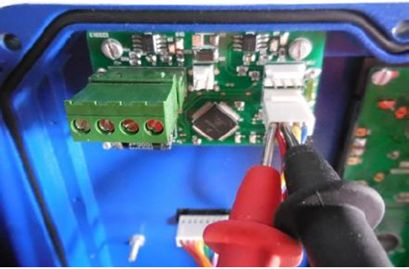

Se revisará con un multímetro los voltajes más relevantes en un módulo transductor flujo másico como se muestra en la imagen, comenzando por el voltaje de Bus1, colocando su multímetro en medición de voltaje CD/CC en un rango de 0 a 20 VCD/VCC. Teniendo como voltaje nominal un valor de entre 11.2 a 12.2 VCD, valores fuera de esta ventana pueden afectar el voltaje de ModBUS y el desempeño del módulo en general.

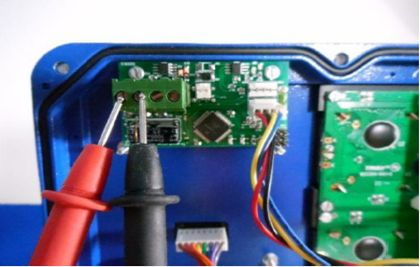

Colocando su multímetro en medición de voltaje CD/CC en un rango de 0 a 20 VCD/VCC, coloque las puntas sobre el conector de ModBUS sobre las siguientes terminales de voltaje, teniendo como voltaje nominal un valor de entre 18 a 18.7 VCD, valores fuera de esta ventana pueden afectar el funcionamiento del medidor flujo másico.

Finalizando la revisión con un multímetro verificar la continuidad de los 2 pico fusibles de capacidad de 2A colocando el multímetro en modo continuidad deberá mostrar un 1 en la pantalla y de forma adicional puede emitir un pitido el instrumento de medición, se colocarán las puntas en los extremos de cada pico fusible.
