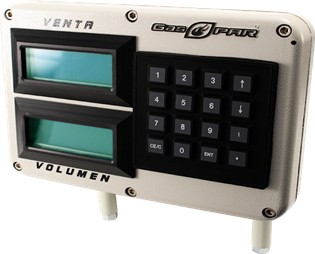

¿En qué me afecta?
Que la operación se detenga ya que el equipo sin acceso al panel no puede operar, si se apagan las pantallas puede indicar que el transductor también pueda presentar problemas.
Total:
- Equipo de una sola pantalla display apagada.
- Equipo de dos pantallas display apagadas.
- Equipo apagado por completo.
Parcial:
- Equipo de dos pantallas display con un display apagado.
¿Cómo se genera?
- Apagado total del equipo
- Pico fusibles del módulo seguridad intrínseca dañados
- Cable de bus 1 de caja de control a panel dañado
- Incidencia en módulos displays o pantallas display
¿Cómo se diagnostica por apagado total?
Apagado Total: Revisar voltajes y fusibles del equipo

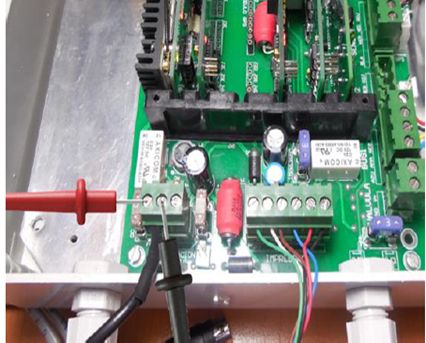

Se revisará el voltaje de alimentación principal en la caja de control, colocando su multímetro en medición de voltaje CD/CC en un rango de 0 a 20 VCD/VCC. Teniendo como voltaje nominal un valor de entre 12 a 13.8 VCD.
Revisar continuidad en los fusibles F1 y F4 de 5A a los costados del conector
¿Cómo se diagnostica por daño en pico fusibles?
Se revisará con un multímetro la continuidad de los pico fusibles del F1 - F7, colocando el multímetro en modo continuidad deberá mostrar un 1 en la pantalla se colocarán las puntas en los extremos de cada pico fusible.
Capacidad de pico fusibles 2A (F1, F5) y de 1/2A (F2, F3, F6, F7)
¿Cómo se diagnostica por daño en cableado?
Se
revisará con un multímetro el voltaje de Bus 1 que va de la caja de control
hasta el panel, colocando su multímetro en medición de voltaje CD/CC en un
rango de 0 a 20 VCD/VCC. Teniendo como voltaje nominal un valor de entre 11.2 a 13.8 VCD.
¿Cómo se diagnostica por daño en módulos display o pantallas display?
Si los diagnósticos anteriores corroboran que todo opera con normalidad el motivo del apagado puede indicar que los módulos display están dañados esto lo podemos corroborar viendo el led corazón de los módulos y revisando su pico fusible.
El otro caso puede apuntar a daño en las pantallas display, cualquiera de los dos casos la forma de diagnosticar de forma más certera es remplazar por un módulo de stock para corroborar este diagnóstico.
¿Cómo se soluciona?
- Apagado total del equipo: Asegurar que la alimentación principal se restablezca y revisar los fusibles de 5A a los costados del conector.
- Pico fusible de la intrínseca dañados: Reemplazar los pico fusibles o si el daño es mayor reemplazar el módulo completo.
- Cable de bus 1 de caja de control a panel dañado: Reemplazar el cable que va de la caja de control al panel.
- incidente en módulos displays: Reemplazar el módulo dañado.
