Mediciones eléctricas Interconexión plus

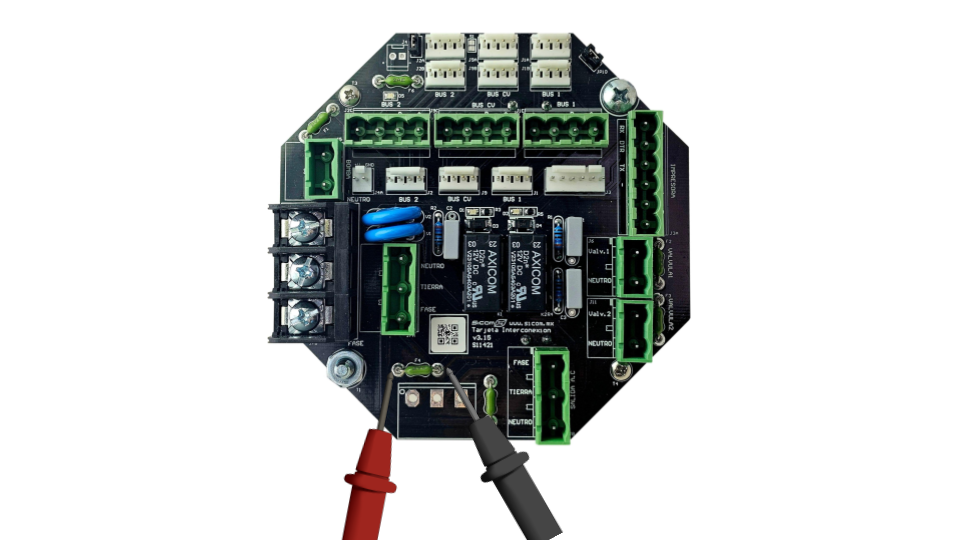

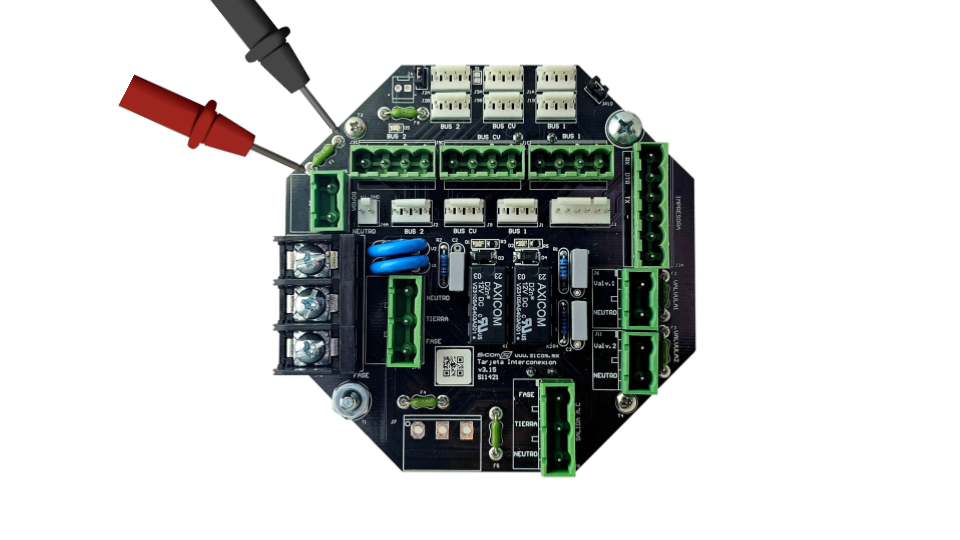

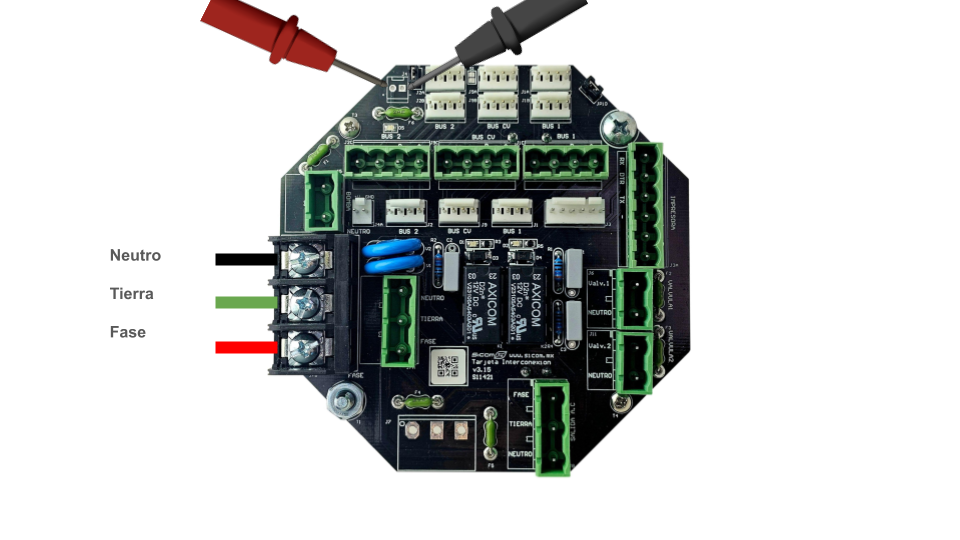

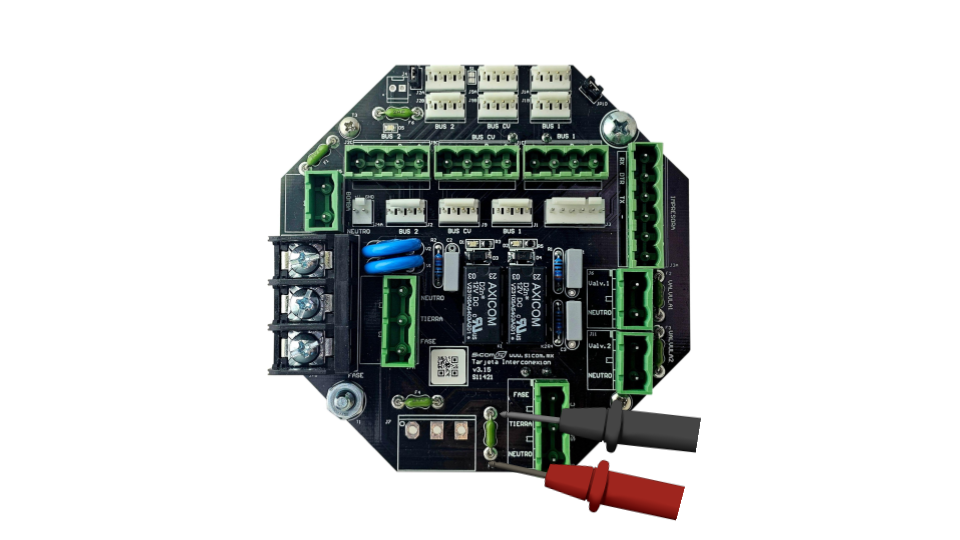

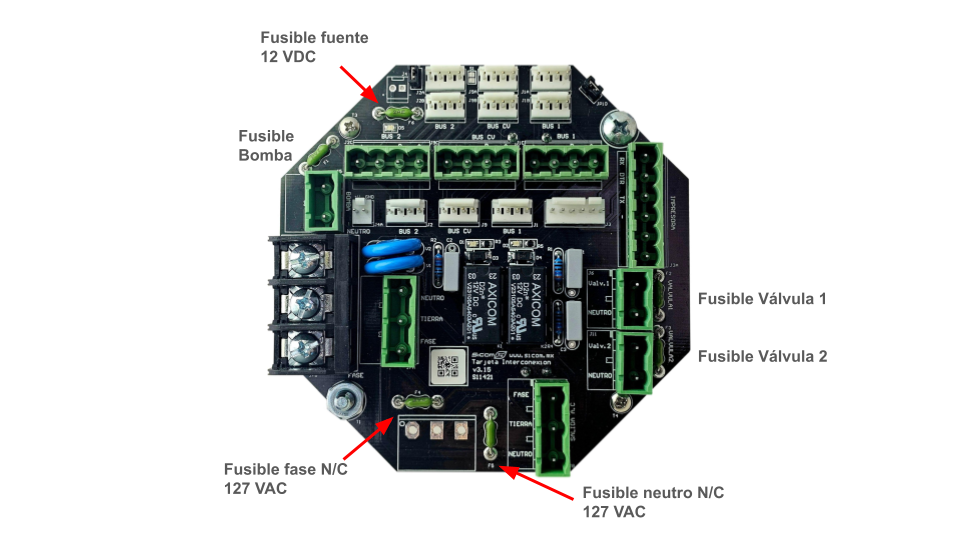

A) Revisar con un multímetro que los fusibles presenten continuidad como se muestra en las siguientes imágenes con el módulo sin energizar:

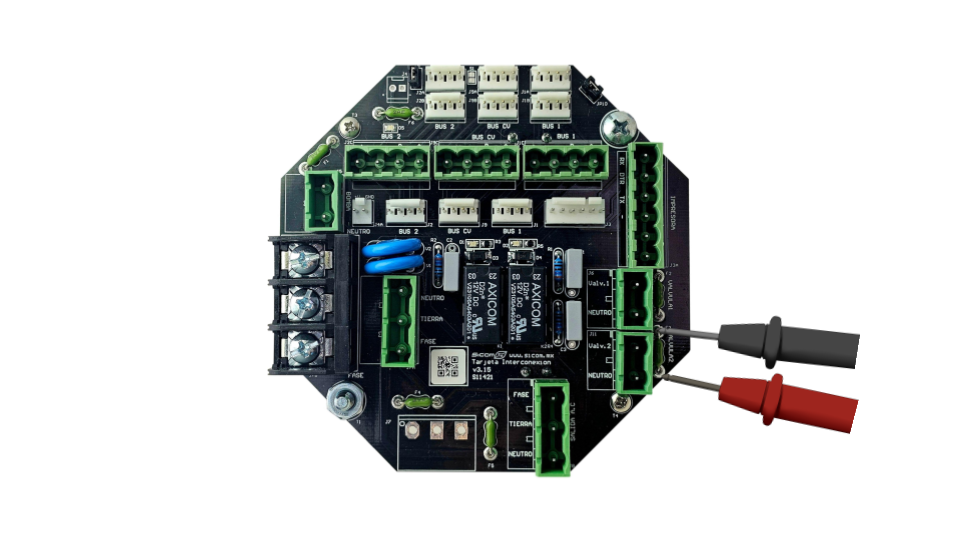

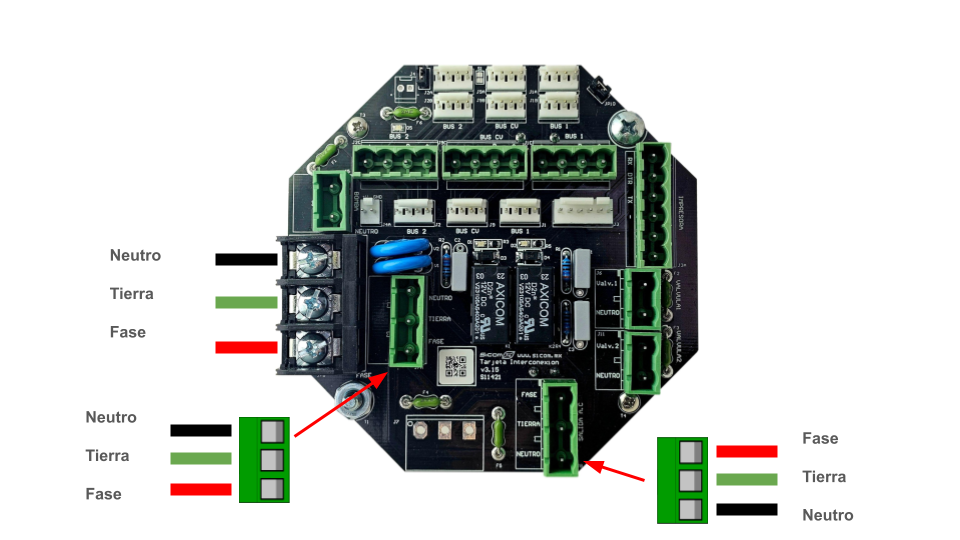

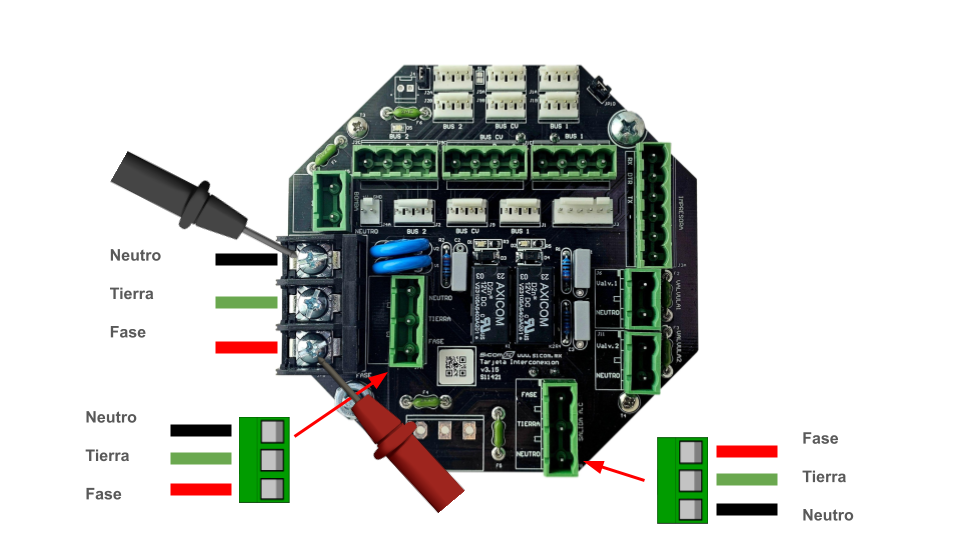

B) Medir con un multímetro el voltaje de entrada AC como se muestra en la siguiente imagen:

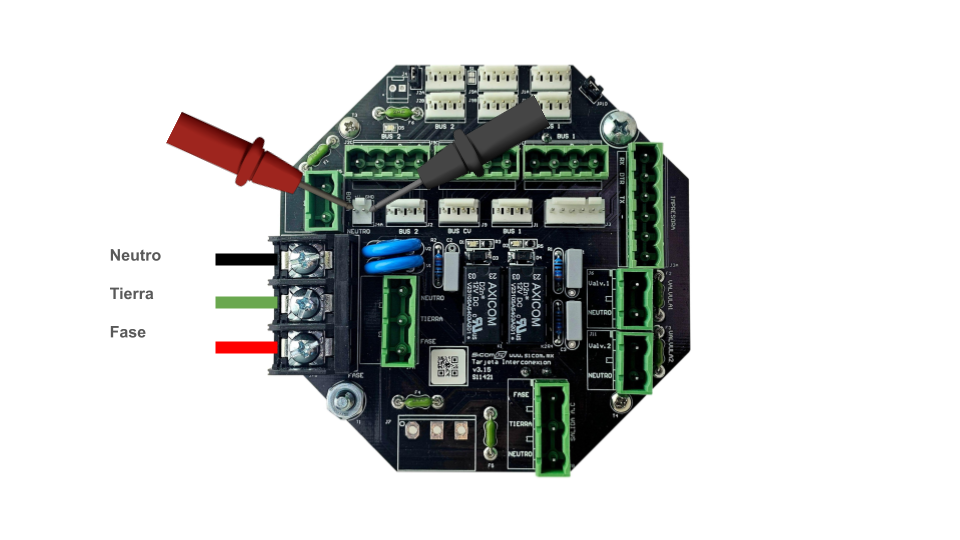

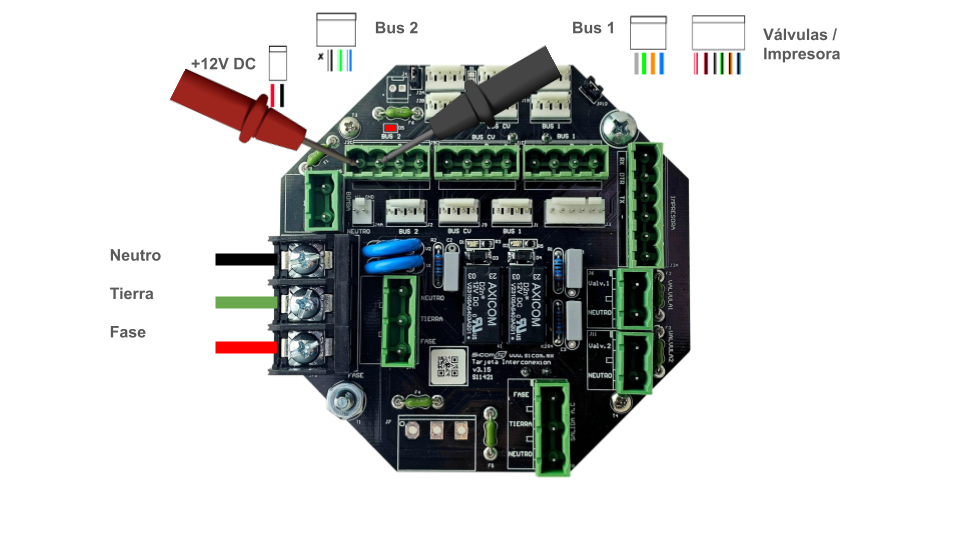

C) Revisar el voltaje de la fuente 12V, esto teniendo la interconexión energizada, para ello utilice las medidas de protección necesarias para realizar las mediciones. La medición se realizará en J4 donde se puede ver el voltaje de fuente directamente, el segundo punto será en J4A donde se deberá ver reflejado el mismo voltaje pero este punto ya está protegido por el picofusible F6.

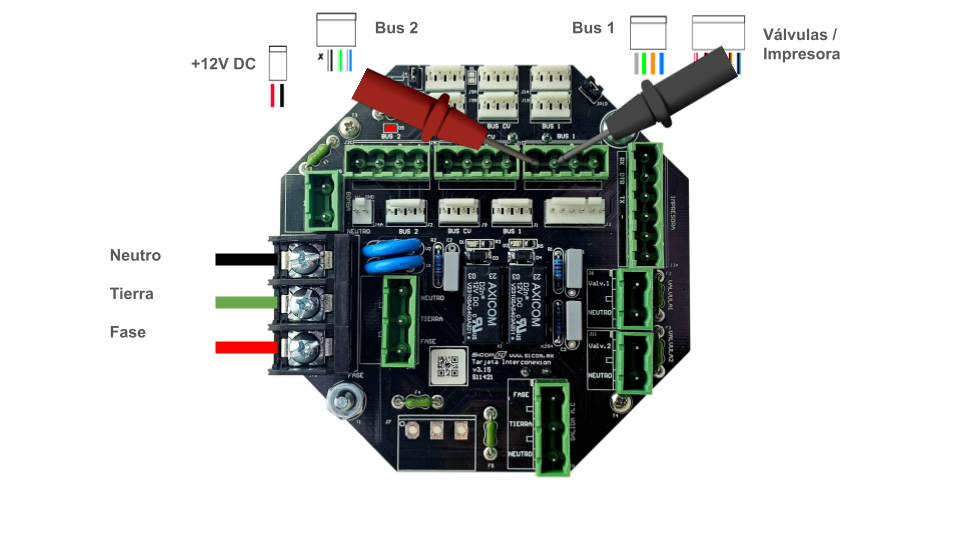

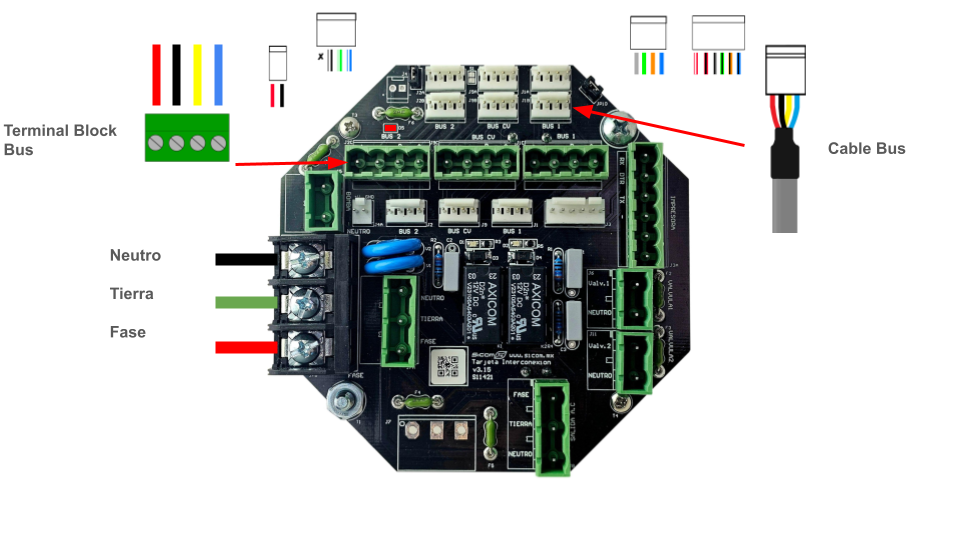

D) Revisar voltajes de Bus, para ello se considera en las pruebas que hay un cable 15 conectado a la interconexión y que del otro extremo del cable se tiene una backplane carburación con todos los módulos al igual que la interconexión debe estar energizada con AC.

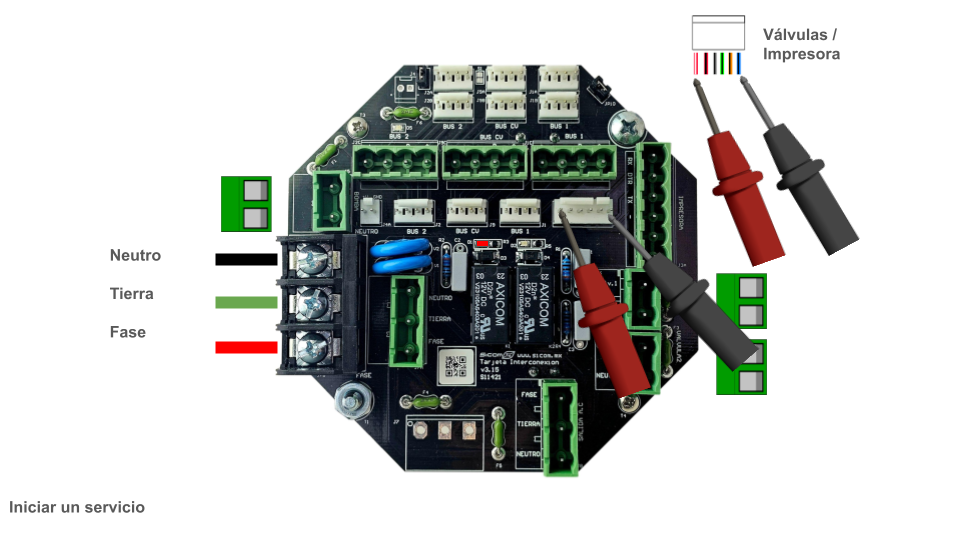

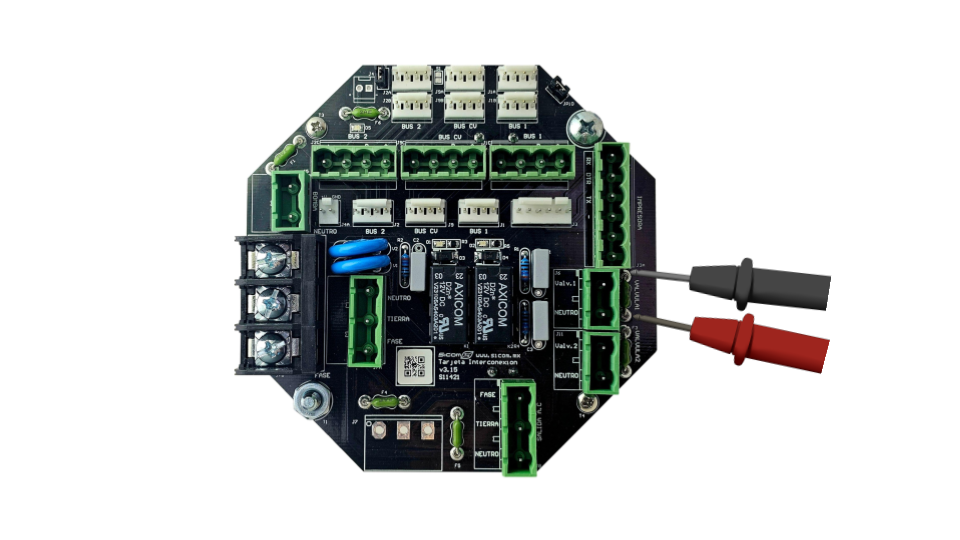

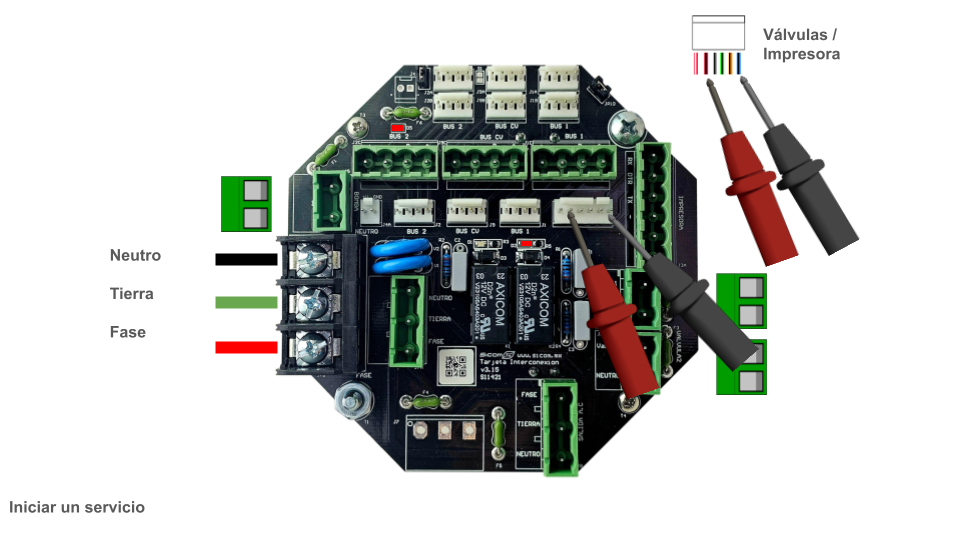

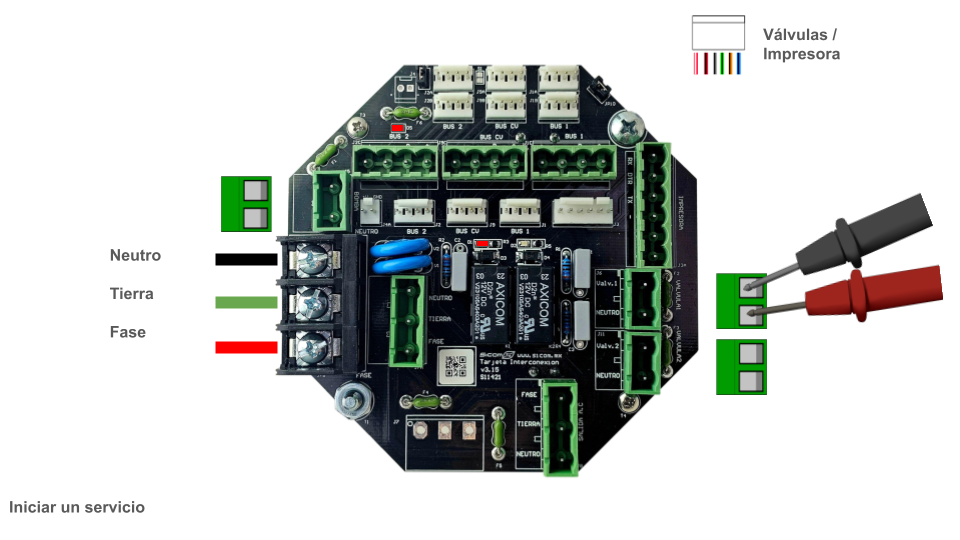

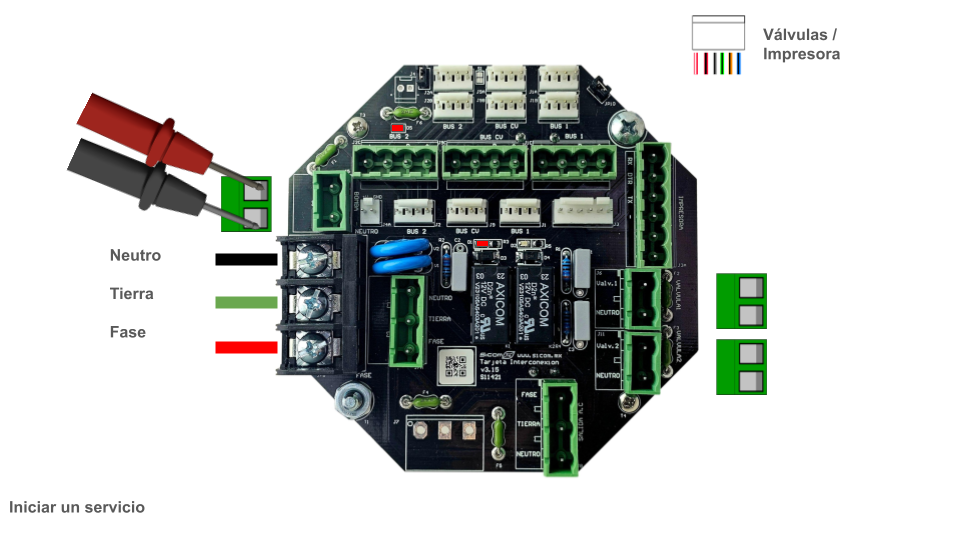

E) Revisar voltajes de Bomba, Válvula 1 y Válvula 2, esto se realizará iniciando un servicio desde el menú del equipo para que habiliten los actuadores. Al iniciar el servicio la válvula 1 y bomba actual con mismo relé, para la válvula 2 es un relé independiente.

La salida de bomba es un contacto normalmente abierto, este no proporciona ningún voltaje, la señal de entrada será la de salida, para válvula 1 y válvula 2 se proporciona una señal de 127V al cierre del relé correspondiente.

F) Revisar voltajes de impresora, para ellos se considera que se tiene un módulo impresora carburación  y una impresora física conectada a la interconexión.

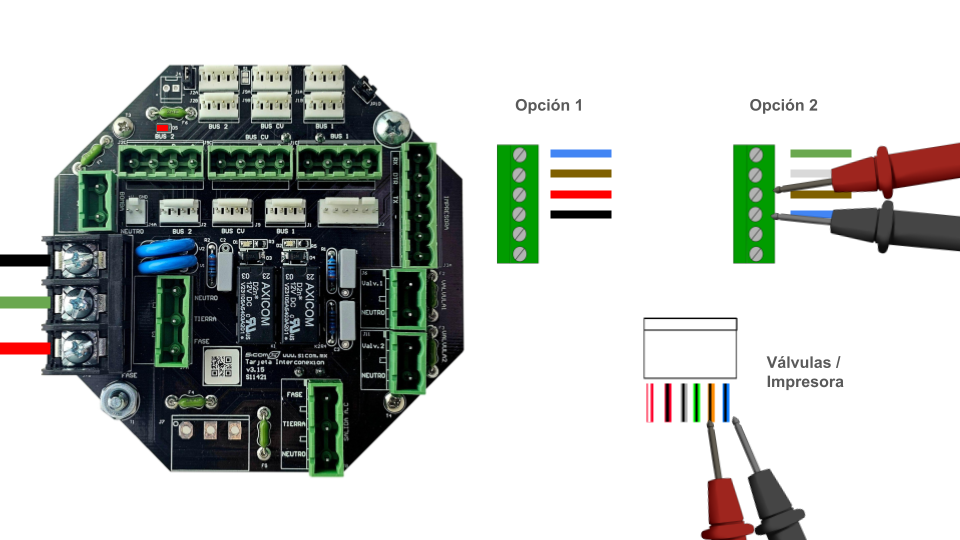

Se inicia revisando el voltaje de TX.

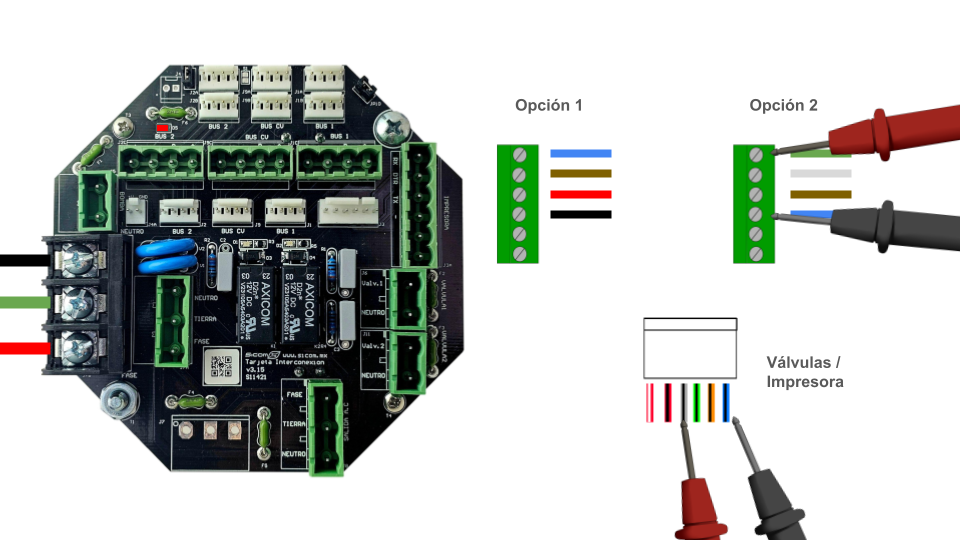

Continuamos con DTR.

Finalizamos con RX

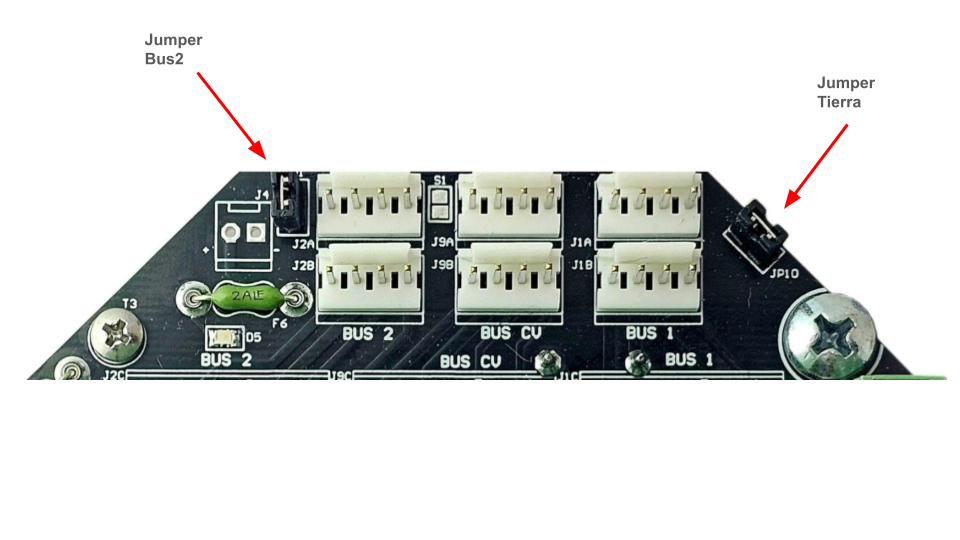

7. Valide que los jumper estén correctamente instalados, en caso de no estar presente alguno las mediciones pueden ser erróneas al igual que el funcionamiento de la pieza se verá afectado.
