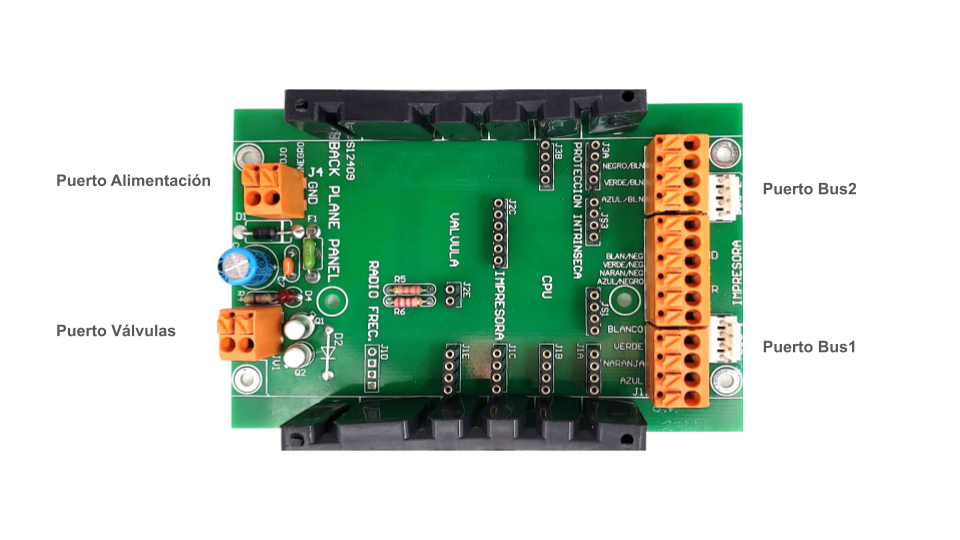

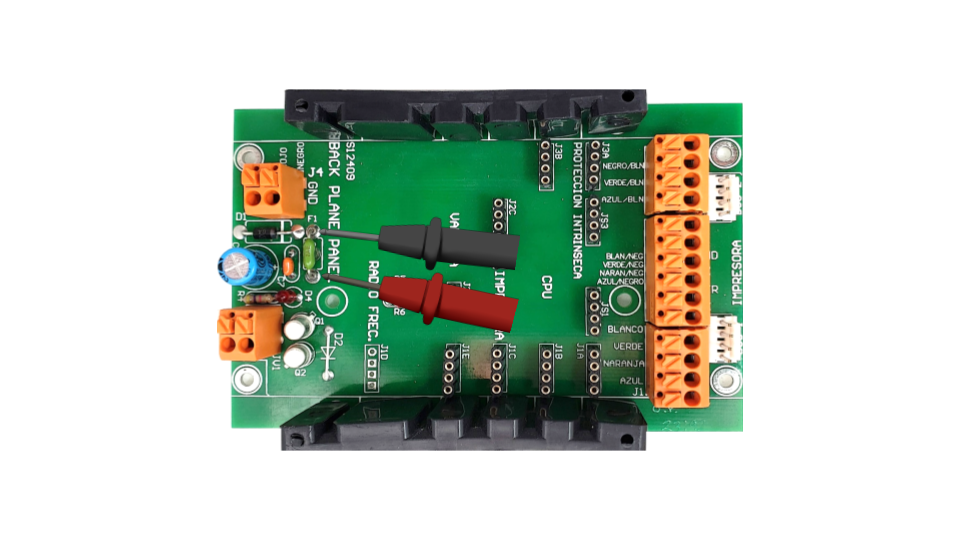

A) Se deberá revisar con el multímetro el fusible este debe presentar continuidad como se muestra en la imagen.

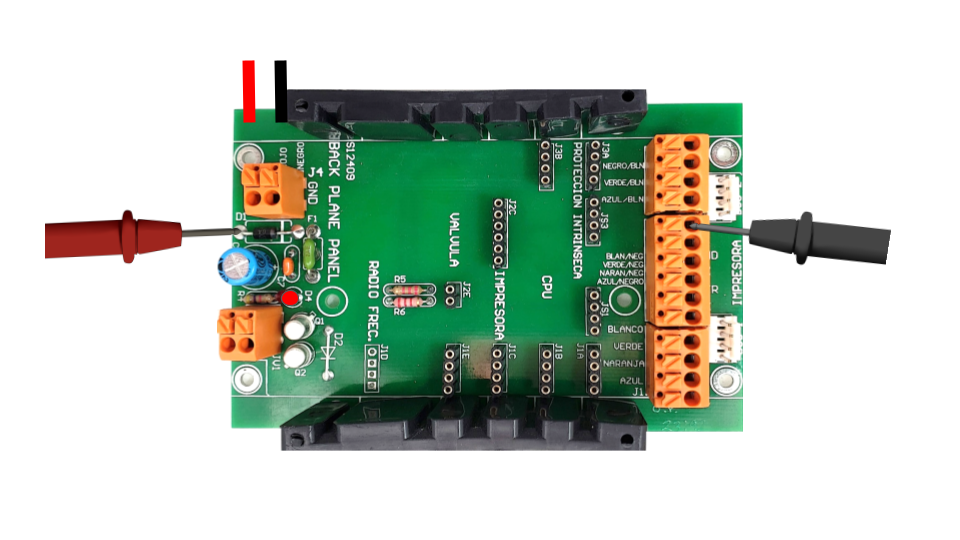

B) Se deberá medir con un multímetro el voltaje de alimentación, que viene del cable 15H.
NOTAS: Para esta prueba se considera que el backplane carburacion tiene todos los módulos colocados en sus ranuras, por facilidad en la imagen no se colocan para dejar en claro los puntos de medición y que el cable 15H está conectado a una interconexión.
DESCRIPCIÓN |
VOLTAJE |
Vin BackPlane Carb |
12.00 – 12.5 VCD |

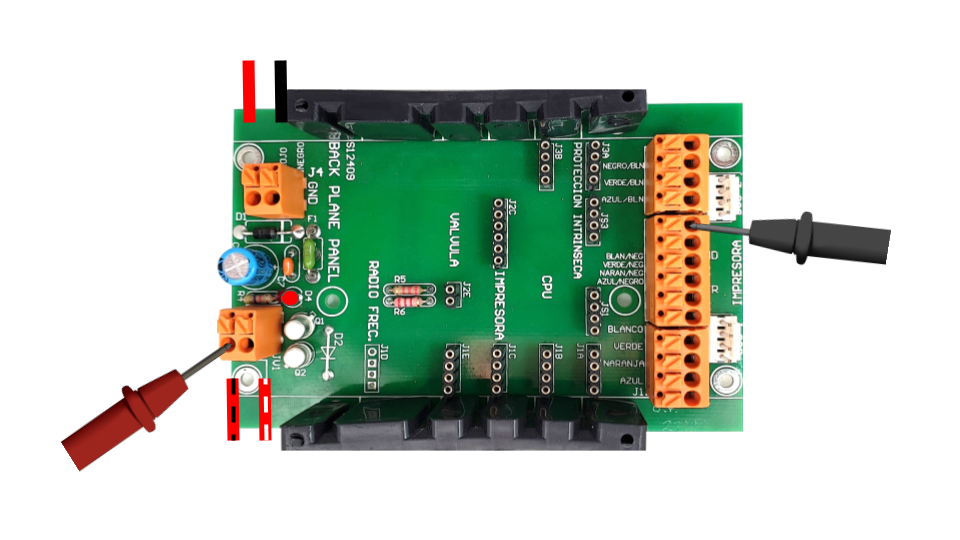

C) Se deberá medir con un multímetro el voltaje de salida de válvulas, comenzando por válvula 1.
DESCRIPCIÓN |
VOLTAJE |
Señal V1 off |
10.00 - 11.50 VCD |
Señal V1 on |
0.00 CVCD |

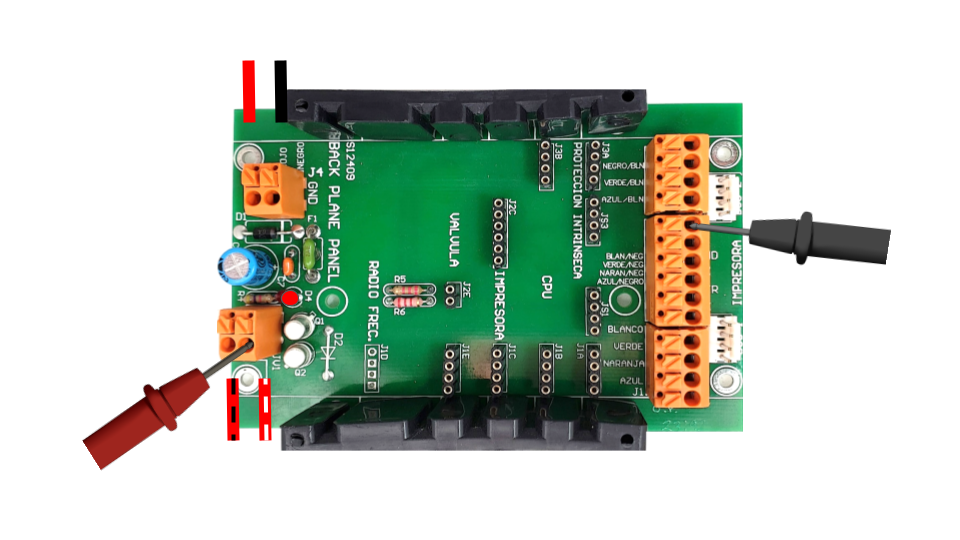

D) Se deberá medir con un multímetro el voltaje de salida de válvulas, siguiendo con la válvula 2.
DESCRIPCIÓN |
VOLTAJE |
Señal V2 off |
10.00 - 11.50 VCD |
Señal V2 on |
0.00 CVCD |

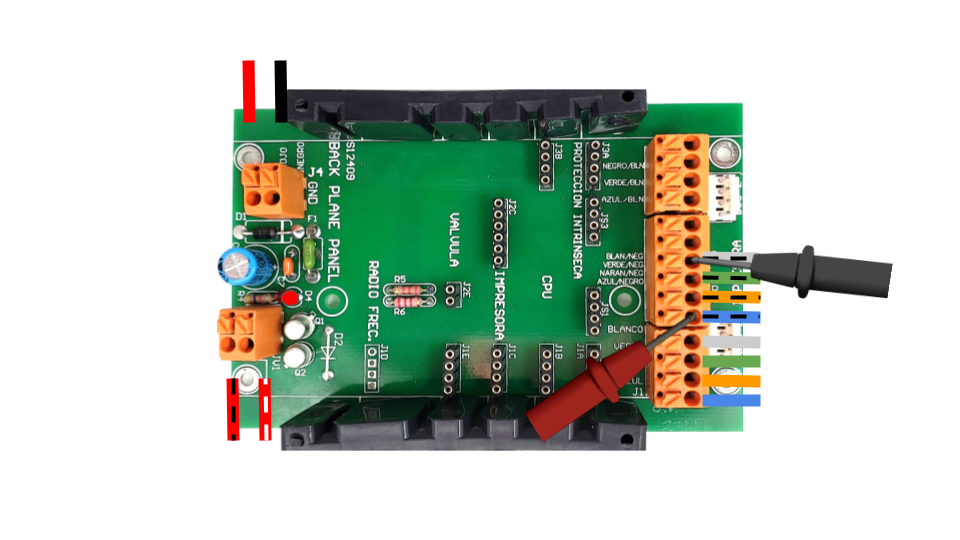

E) Se deberá medir con un multímetro el voltaje de la comunicación serial del módulo impresora, para esto se debe considerar que hay una impresora física conectada en la interconexión. Comenzando con RX.
DESCRIPCIÓN |
VOLTAJE |
TX Sin impresora |
-8.9 a -8.6 VCD |
TX Bixolon |
-7.4 a -7.0 VCD |
TX Epson 295 |
-7.4 a -7.0 VCD |
TX Epson T88V |
-7.4 a -7.0 VCD |
F) Se deberá medir con un multímetro el voltaje de la señal DTR.
DESCRIPCIÓN |
VOLTAJE |
DTR Sin impresora |
0 VCD |
DTR Bixolon |
5.30 - 5.55 VCD |
DTR Epson 295 |
7.50 - 8.10 VCD |
DTR Epson T88V |
5.50 - 6.00 VCD |
G) Se deberá medir con un multímetro el voltaje de la señal RX.
DESCRIPCIÓN |
VOLTAJE |
RX Sin impresora |
0 VCD |
RX Bixolon |
-5.80 a -5.40 VCD |
RX Epson 295 |
-8.10 a -8.50 VCD |
RX Epson T88V |
-5.30 a -5.80 VCD |
