No abre válvula solenoide equipo Autotanque + Video



¿En qué me afecta?

Que la operación se detenga ya que el equipo no puede dar apertura para el flujo de gas circule.


¿Cómo se genera?

  • Equipo operando con batería de respaldo.
  • Fusible dañado.
  • Cable dañado.
  • Módulo Válvulas dañado

¿Cómo se diagnostica equipo AT operando con batería de respaldo?

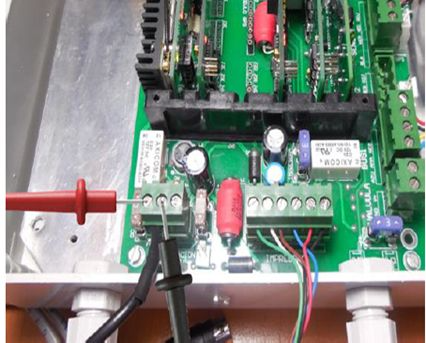

Se revisará el voltaje de alimentación principal en la caja de control, colocando su multímetro en medición de voltaje CD/CC en un rango de 0 a 20 VCD/VCC. Teniendo como voltaje nominal un valor de entre 12 a 13.8 VCD.


Revisar continuidad en los fusibles F1 y F4 de 5A a los costados del conector.




¿Cómo se diagnostica salida de voltaje válvula solenoide AT?

Se revisará el voltaje la salida de válvulas, colocando su multímetro en medición de voltaje CD/CC en un rango de 0 a 20 VCD/VCC. Teniendo como voltaje nominal un valor de entre 12 a 13.8 VCD.


Revisar continuidad del fusible F2 de capacidad 3A a los como se muestra en la imagen.




Solución Autotanque

  • Operando con batería de respaldo: restablecer la alimentación principal si la falla es la unidad AT.
  • Fusible dañado: hacer el reemplazo del fusible o fusibles dañados ya sea de la alimentación principal o de la salida de válvulas.
  • Cable dañado: hacer el reemplazo del mismo si por daño que este trozado o generando un corto que este dañando los fusibles de forma constante.
  • Válvula solenoide dañada

Video ---> Incidencia equipo AT no abre válvula solenoide GAS-PAR® G4S



Contenido del video
[00:00] Revisión de incidencia 1 (Operando con batería de respaldo)
[00:05] Intentar hacer servicio >>> Falla apertura de válvula.
[00:55] Revisar voltaje de salida en el terminal block de Válvula >>> Voltaje deseado 12V.
[02:00 ] Revisar continuidad en fusible válvulas 3A.
[02:30 ] Equipo operando con batería de respaldo.
[02:50] Revisar estatus del módulo impresora Encendido.
[03:20] Salida de voltaje en válvulas con batería de respaldo
[04:15] Revisar alimentación principal falla >>> Voltaje deseado 12V.
[04:40] Quitar la batería de respaldo del backplane >>> Equipo se apaga.
[05:08] Revisar continuidad en fusibles de alimentación principal 5A.
[05:35] Restablecer alimentación principal en el backplane AT.
[06:25] Intentar hacer servicio >>> Equipo Opera con normalidad.
[06:35] Revisar voltaje de salida en el terminal block de Válvula >>> Voltaje obtenido 11.83V.

[07:46] Revisión de incidencia 2 (Fusible F3 Válvula dañado)
[08:15] Intentar hacer servicio >>> Falla apertura de válvula.
[08:34 ] Equipo operando con batería de respaldo.
[09:05] Revisar estatus del módulo impresora >>> Módulo Encendido.
[09:27] Quitar la batería de respaldo del backplane >>> Equipo no se apaga.
[09:42] Revisar alimentación principal falla >>> Voltaje obtenido 12.24V.
[10:26] Revisar voltaje de salida en el terminal block de Válvula >>> Voltaje deseado 12V.
[10:42] Revisar continuidad en fusible válvulas 3A falla. >>> No hay continuidad
[11:20] Inspección visual del fusible F3 de válvulas.
[12:00] Remplazo del fusible F3 de válvulas.
[12:15] Intentar hacer servicio >>> Equipo Opera con normalidad.
[12:30] Revisar voltaje de salida en el terminal block de Válvula >>> Voltaje obtenido 11.83V.
[12:40] Posibles causas de la incidencia.
