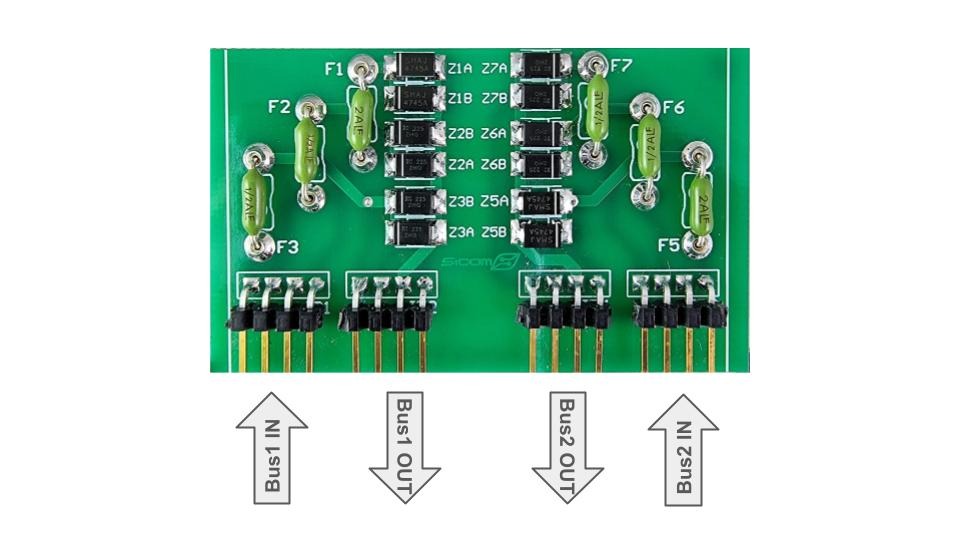

El módulo de seguridad intrínseca es el responsable de la protección de las líneas de bus 1 y bus 2 hacia el exterior del backplane carburación o autotanque.

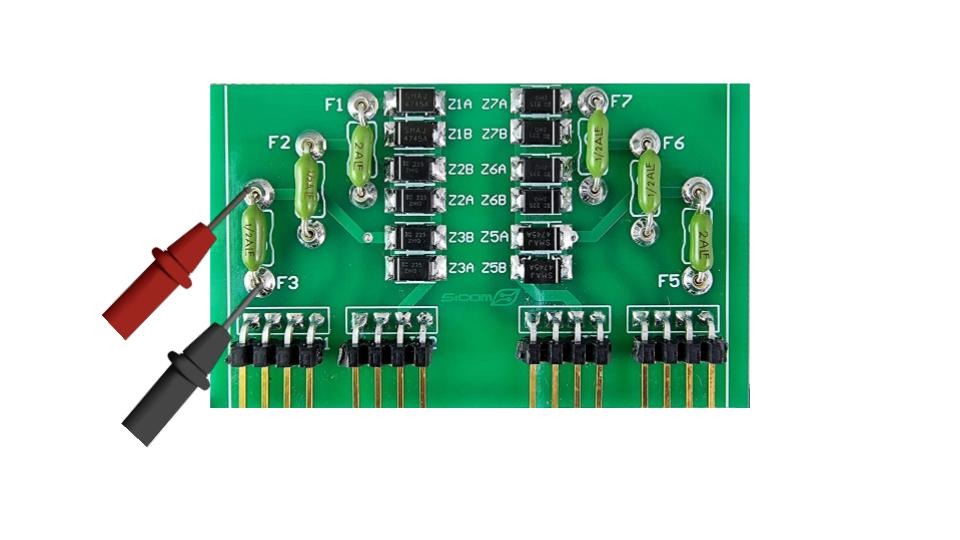

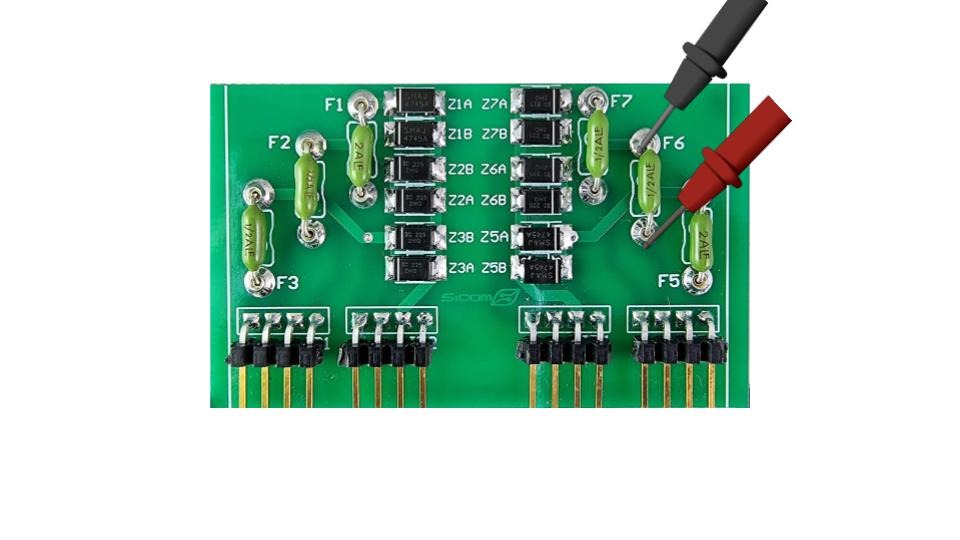

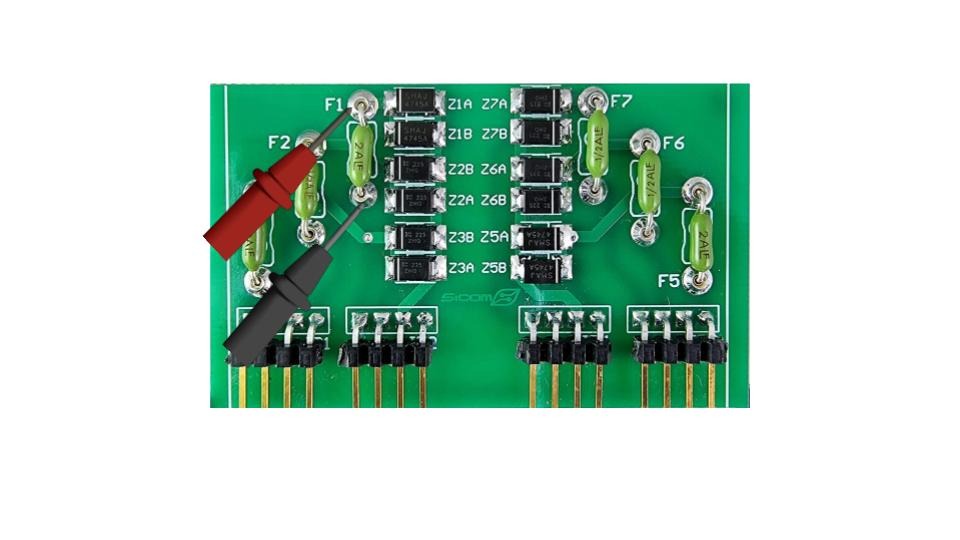

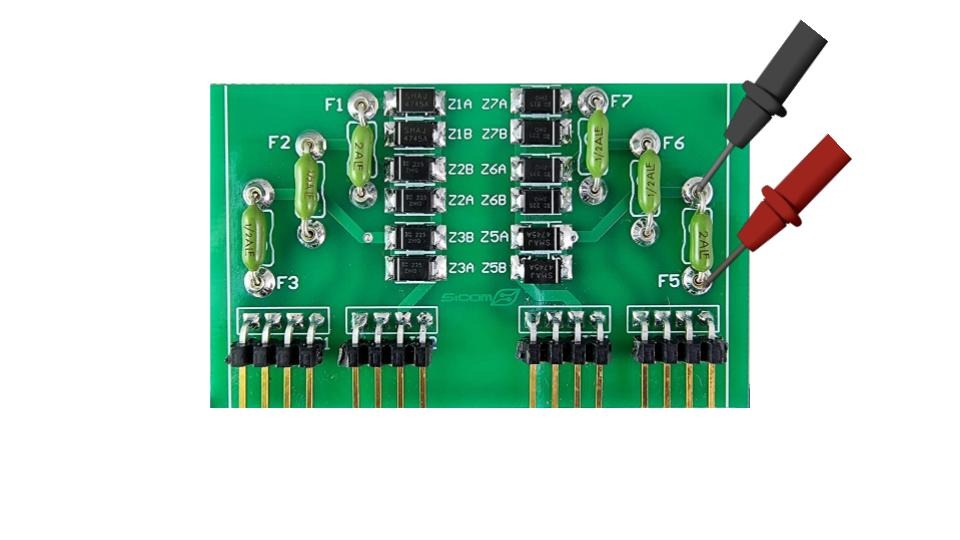

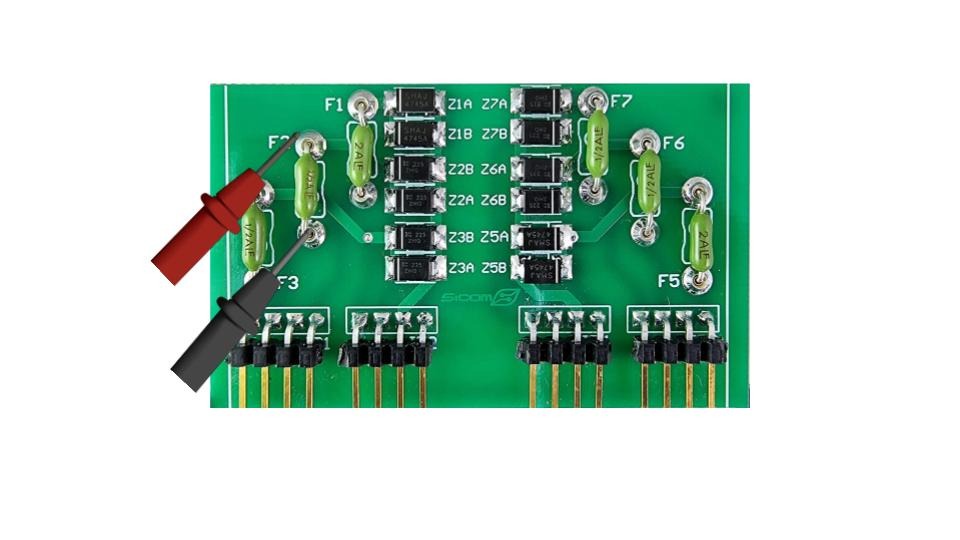

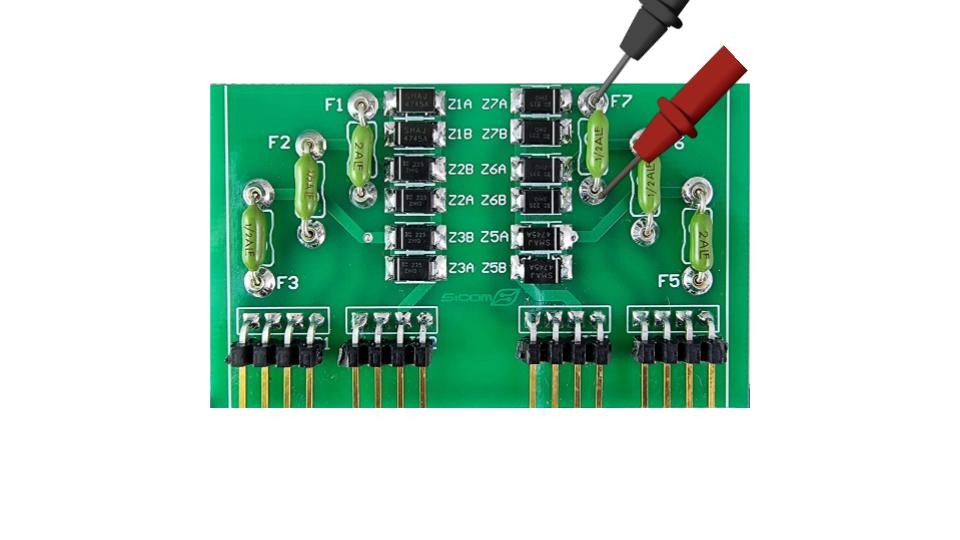

A ) Se retirará el módulo seguridad intrínseca y se probará estando desenergizada, con un multímetro en modo continuidad realice las pruebas sobre cada picofusble.
DESCRIPCIÓN |
VALOR |
F1, F5 |
2A |
F2, F3, F6, F7 |
1/2A |

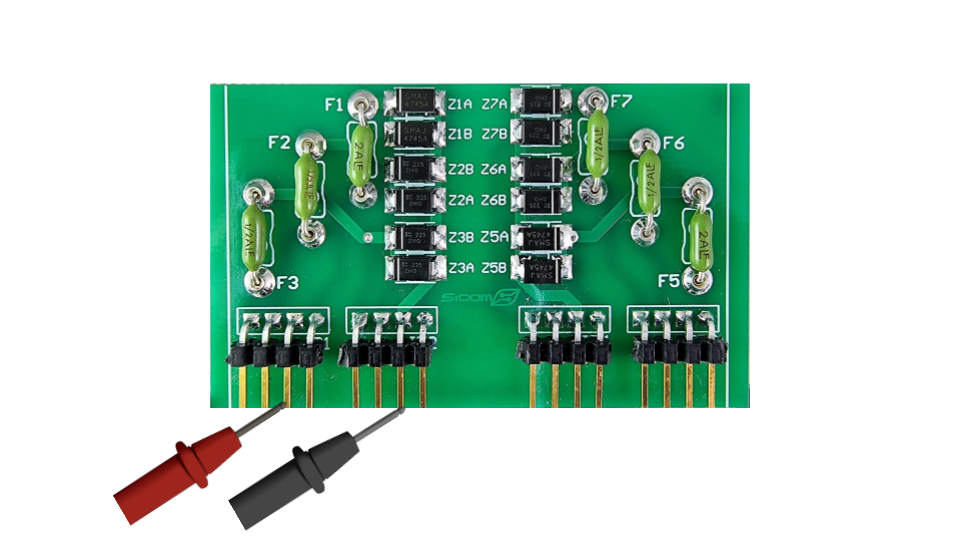

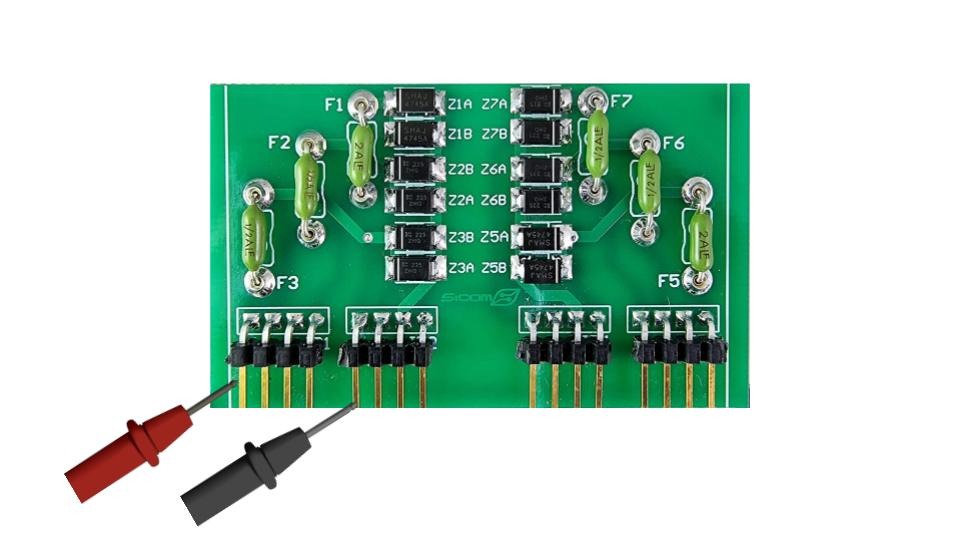

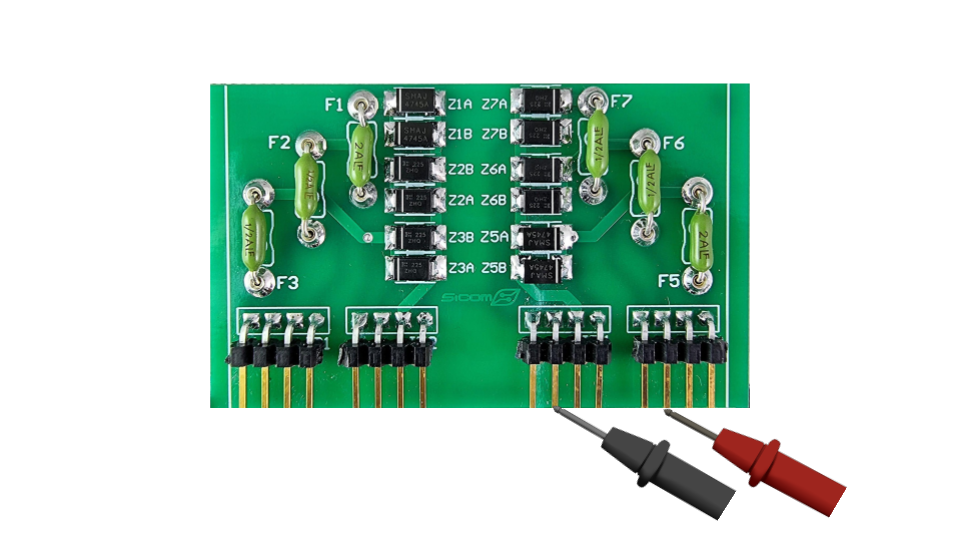

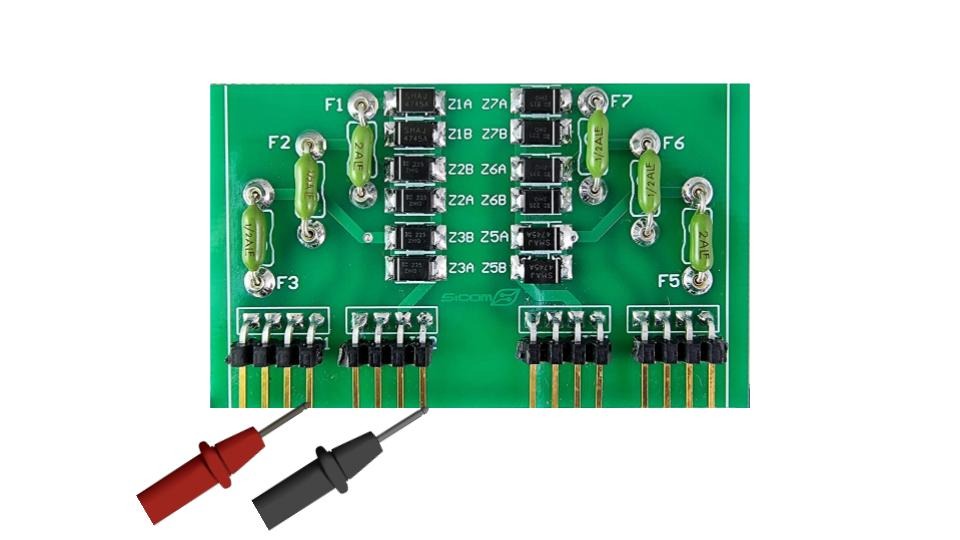

B) Se deberá realizar la medición colocando el multímetro en modo diodo y respetando el orden de las puntas que se muestran en la imagen, en cada medición se debe confirmar el voltaje de ruptura de diodo indicando que la señal entra y sale, si el multímetro está en modo continuidad y no diodo puede dar un resultado similar pero en algunas pruebas y en otras indicar que no existe continuidad cuando si la hay teniendo la herramienta en modo diodo.
DESCRIPCIÓN |
VALOR |
Pin 1-1 |
0.007 - 0.017 |
Pin 2-2 |
0.007 - 0.017 |
Pin 3-3 |
0.000 - 0.005 |
Pin 4-4 |
0.140 - 0.180 |

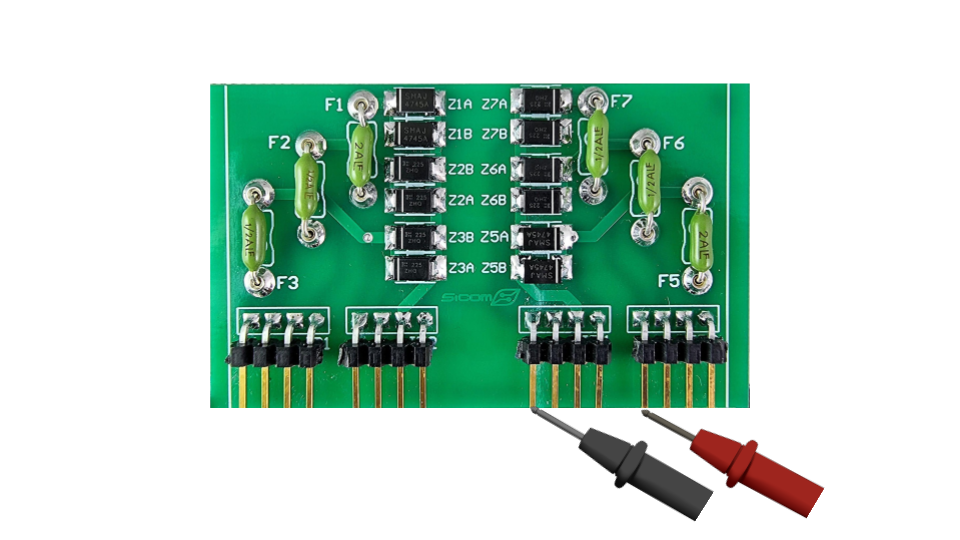

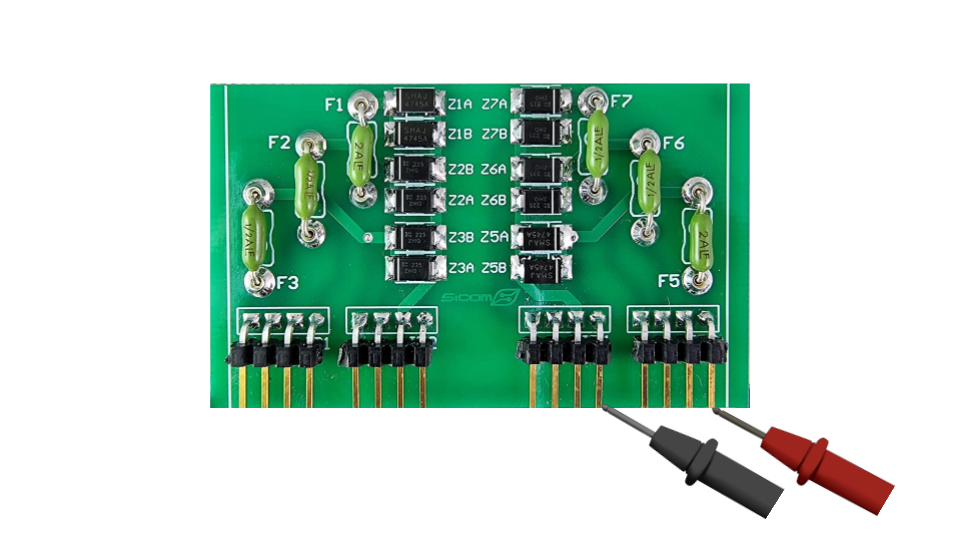

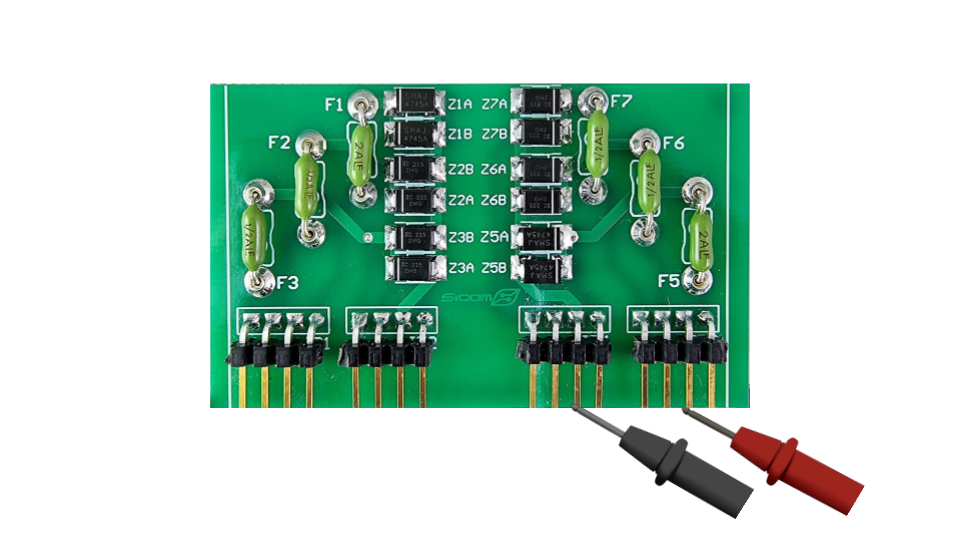

Al cambiar de lado corrobore que las puntas estén en la polaridad y el multímetro en función de medición de diodo.
DESCRIPCIÓN |
VALOR |
Pin 4-4 |
0.140 - 0.180 |
Pin 3-3 |
0.000 - 0.005 |
Pin 2-2 |
0.007 - 0.017 |
Pin 1-1 |
0.007 - 0.017 |
