El modulo Wi-Fi se encarga de realizar la comunicación el servidor G4S a través de una red Wi-Fi local 2.4Ghz

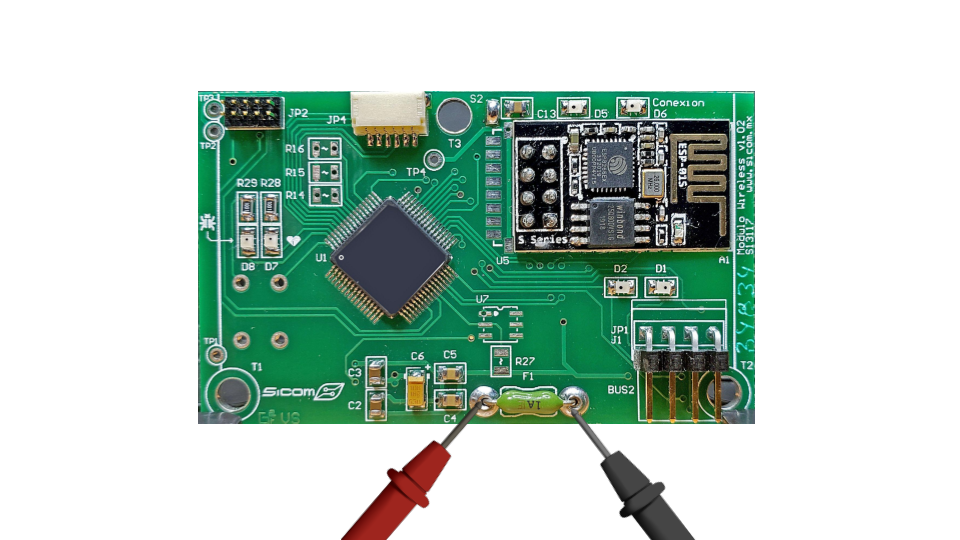

A) Revisar que el fusible en F1 sea del valor referido y que presente continuidad con el módulo desenergizado.
DESCRIPCIÓN |
VOLTAJE |
Fusible F1 |
1A - 250V |

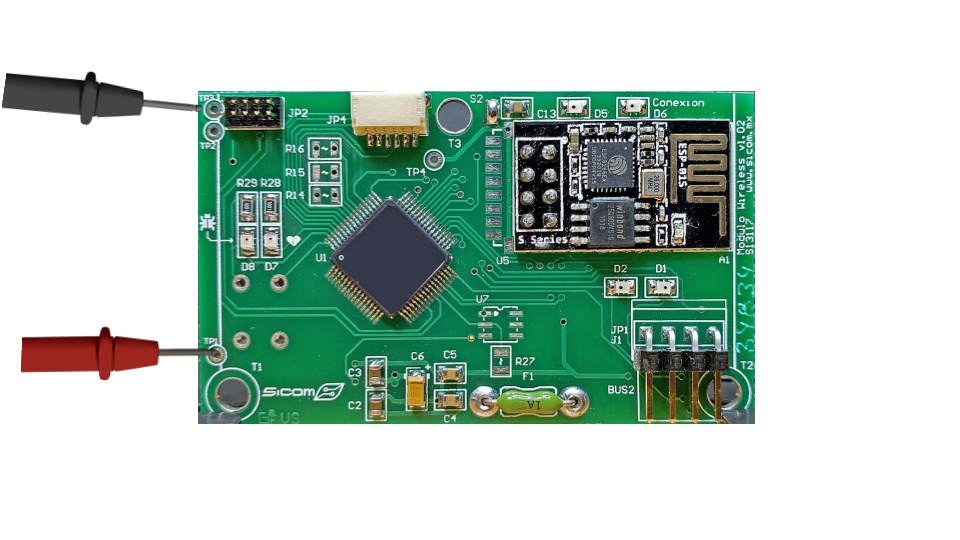

B) Se deberá medir con un multímetro el voltaje de alimentación de Bus1 que alimenta el módulo Wi-Fi.
DESCRIPCIÓN |
VOLTAJE |
V Bus1 TP3-TP1 |
9.0 - 13.5 VCD |

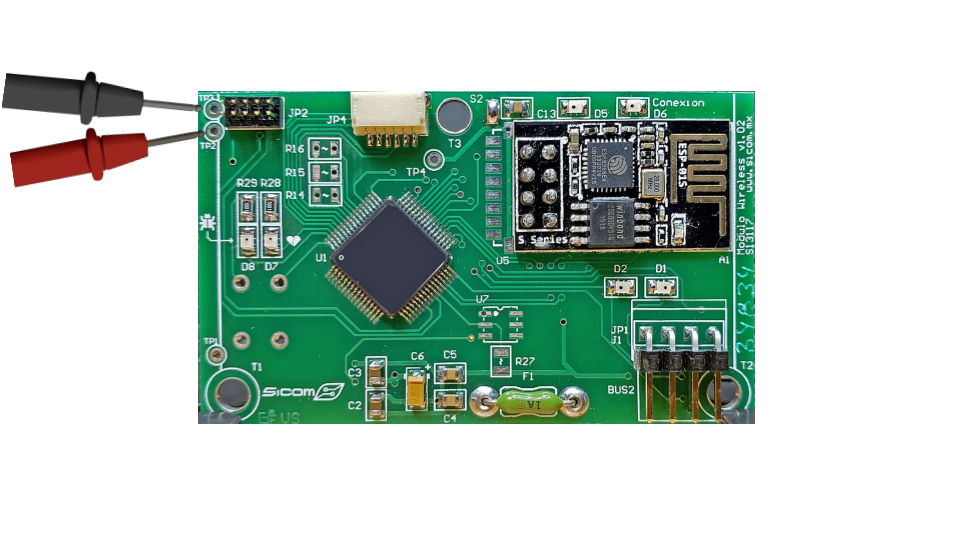

C) Se deberá medir con un multímetro el voltaje del regulador U2/U3 3.3V.
DESCRIPCIÓN |
VOLTAJE |
V REG U2/U3 3.3 TP3-TP2 |
3.15 - 3.31 VCD |

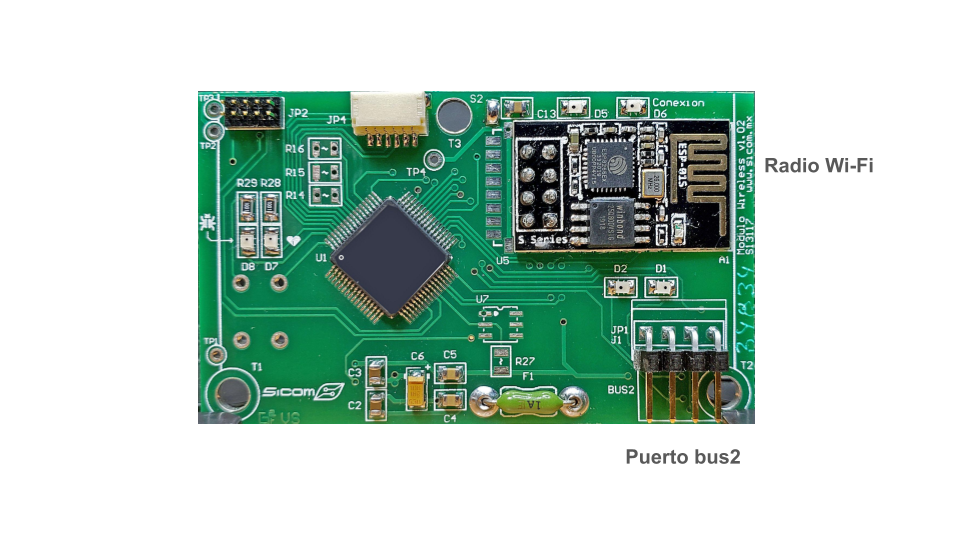

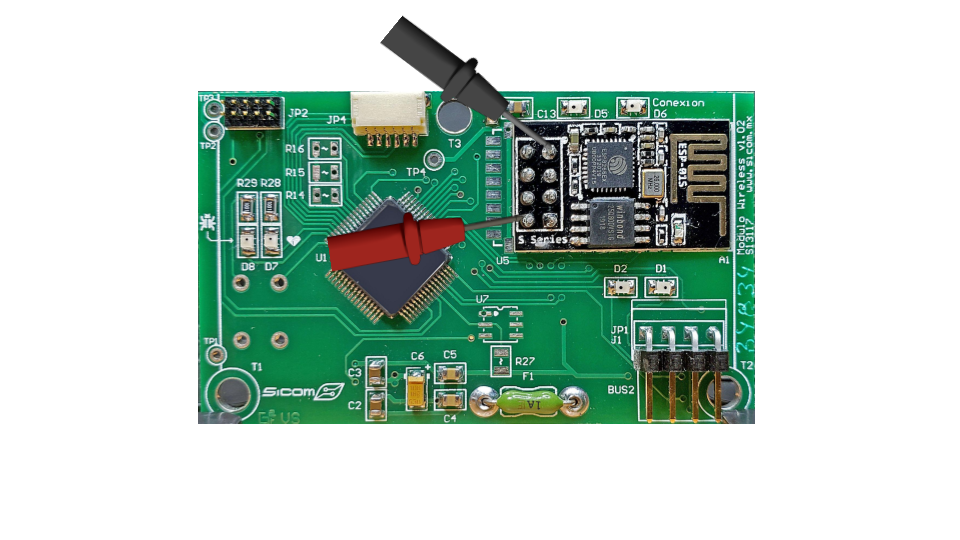

D) Se deberá medir con un multímetro el voltaje del radio Wi-Fi.
DESCRIPCIÓN |
VOLTAJE |
Vradio Wi-Fi |
3.15 - 3.31 VCD |
