Mediciones eléctricas módulo 3G_V2

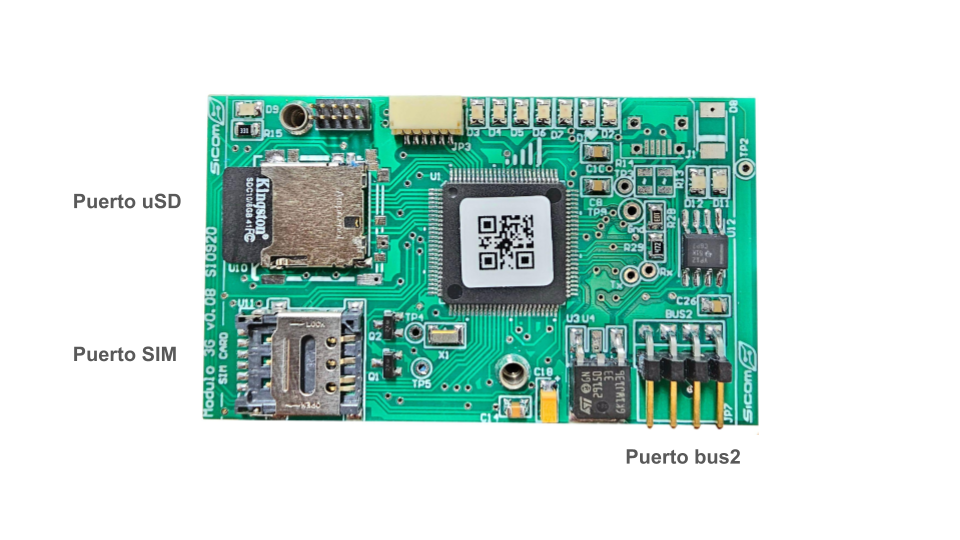

Este módulo nos ayudará a comunicar el equipo G4S con el servidor G4S Server, para llevar su tarea a cabo requiere una tarjeta SIM y estar en zona de cobertura del proveedor de servicios.

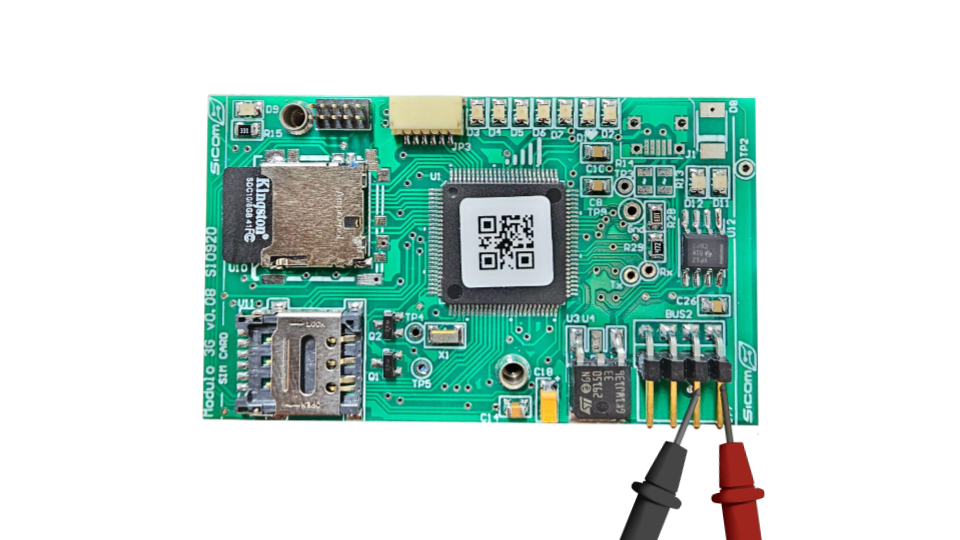

1) Verificar el voltaje del bus

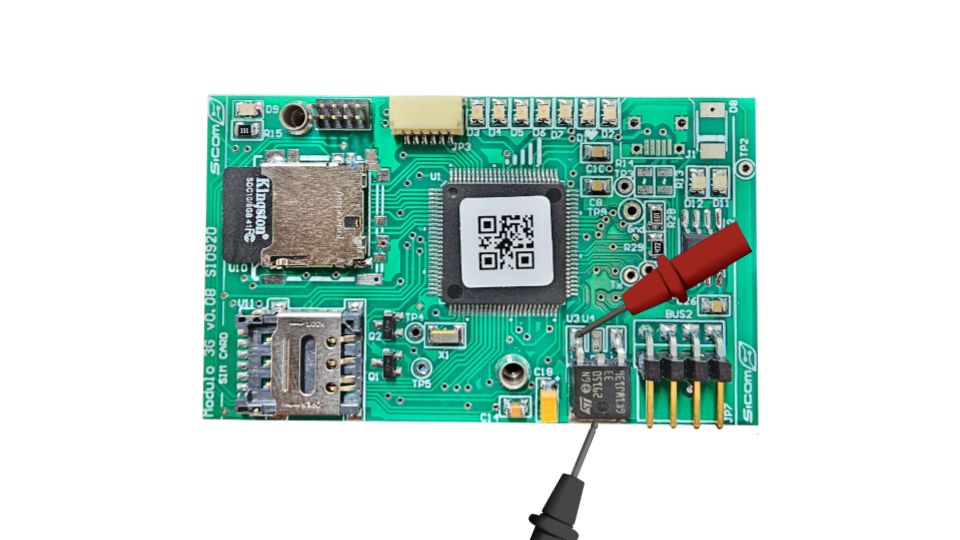

2) Verificar el voltaje de salida del regulador U3/U4, el voltaje de entrada de esté regulado proviene del subensamble DC/DC 4V unido al módulo 3G base, a diferencia de la mayoría de módulo que proviene del bus.

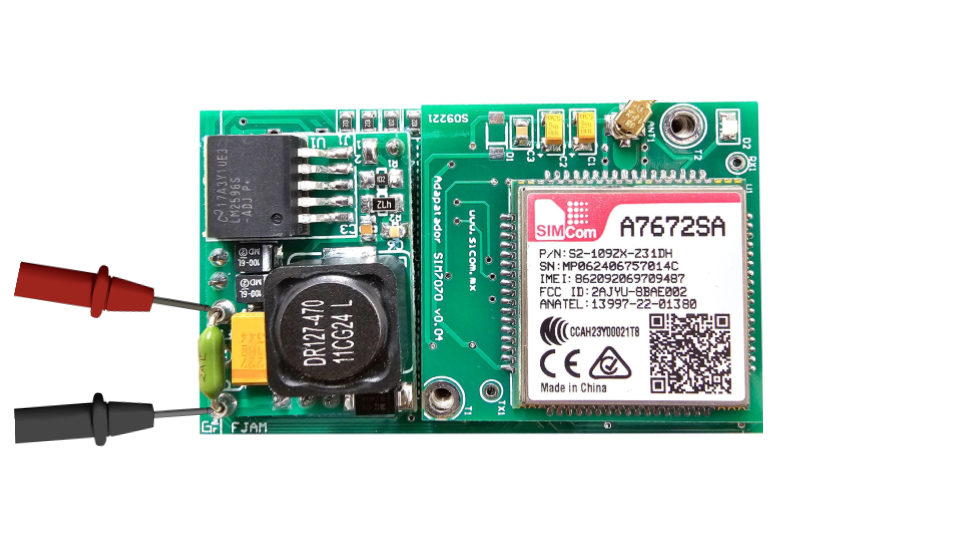

3) Verificar el voltaje de entrada al subensamble DC/DC 4V, el voltaje de entrada proviene del Bus2.

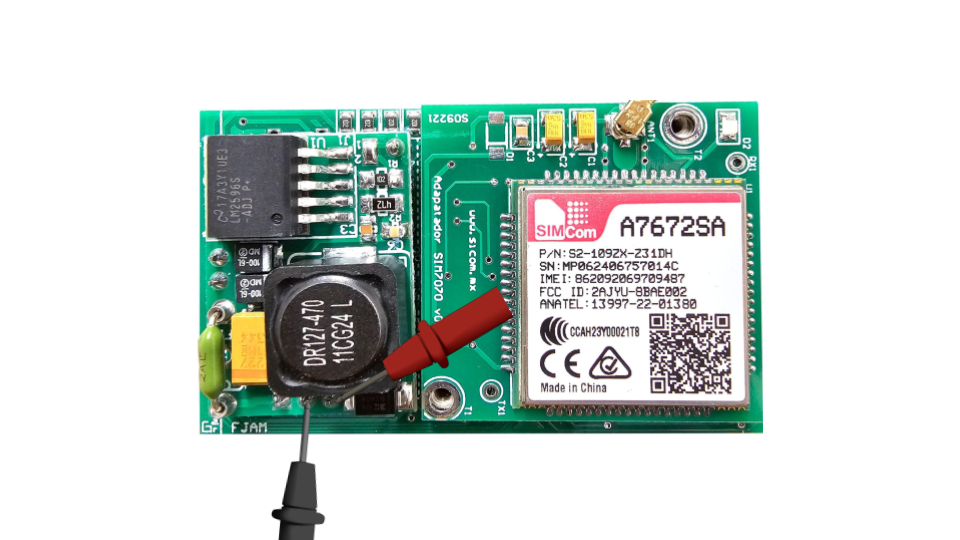

4) Verificar el voltaje de salida del subensamble DC/DC 4V.

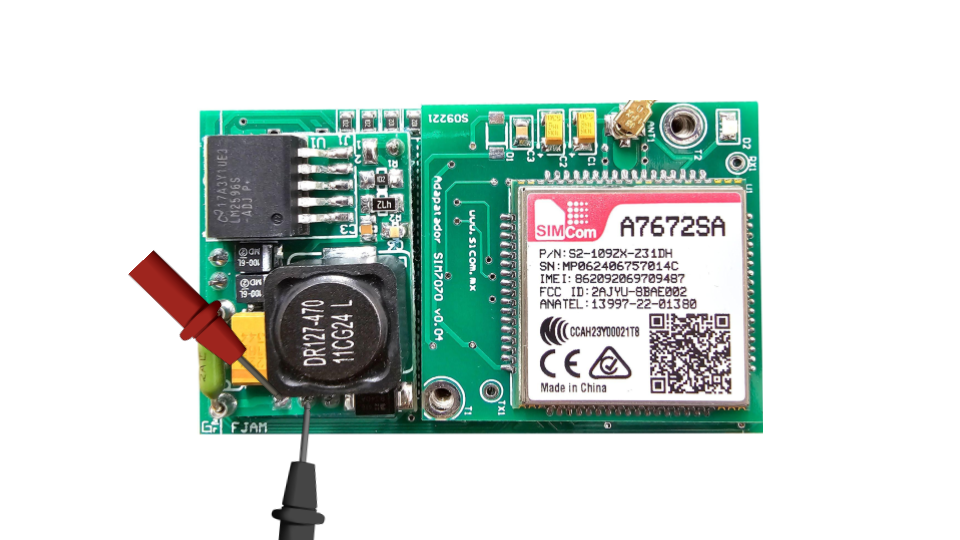

5) Verificar continuidad en el pico fusible F1 esto teniendo el módulo desenergizado.
