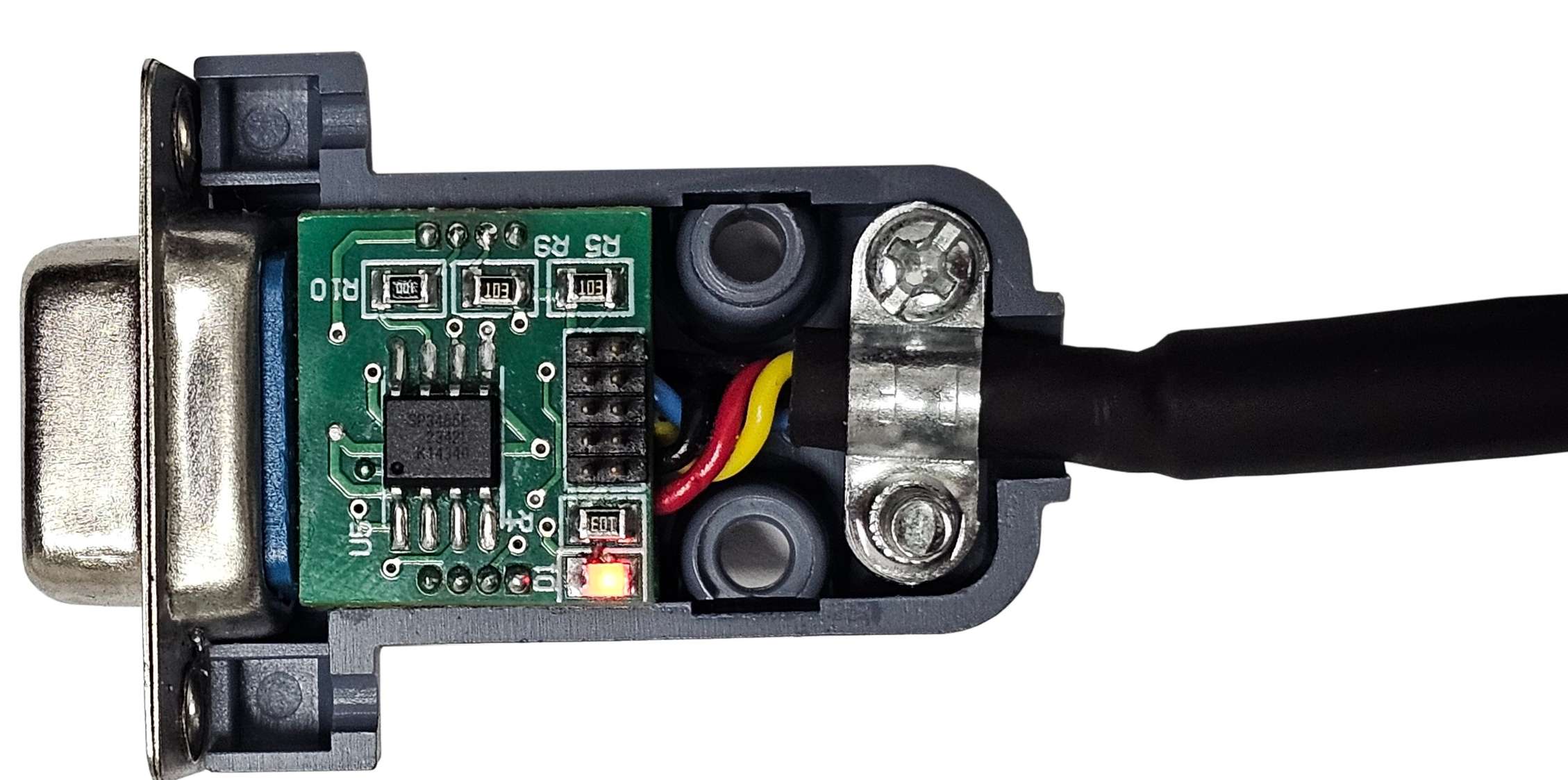

Este módulo cuenta con una función en particular para comunicar con dispositivo serial DB9, en la imagen se muestra con parte del shield DB9 retirado ya que de lo contrario se puede confundir con un cable impresora DB9 carburación.
⚠️ IMPORTANTE: Debido al tamaño y configuración del dispositivo no es posible realizar pruebas de voltaje al módulo para validar su funcionamiento, en caso de que el led heart deje operar o el módulo deje de aparecer en el menú de panel de control envié la pieza al servicio de postventa.

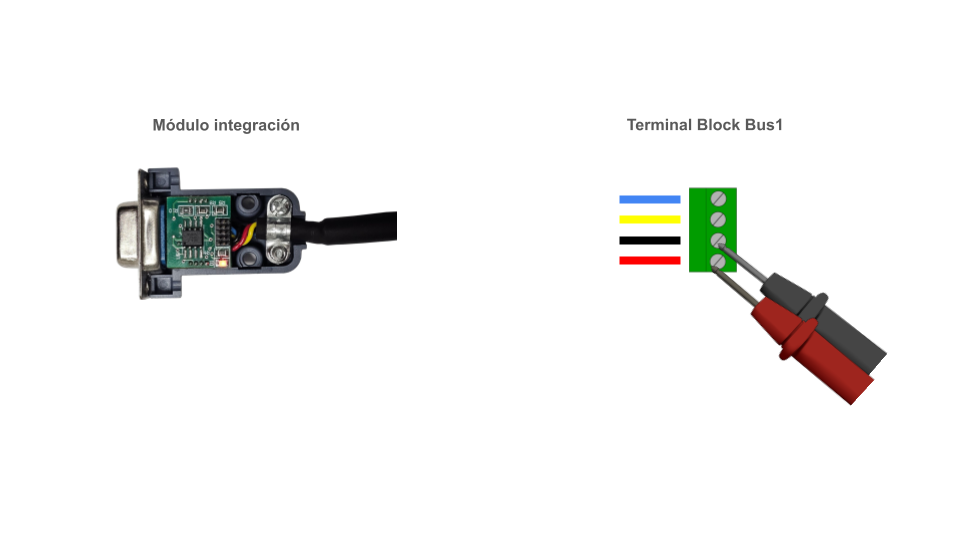

Se corrobora el voltaje de alimentación del cable bus que alimenta al módulo, este se conecta al terminal block de la interconexión del equipo.
DESCRIPCIÓN |
VALOR |
VBus1 |
9.0 - 13.5 VCD |
