Medición y mantenimiento de baterías de respaldo:
Las baterías de respaldo tienen varias funciones entre ellas, dar un respaldo de energía a los módulos de los equipos GAS-PAR® G4S, en caso de un apagado repentino.
Para el caso de los autotanques o carburaciones segun la configuracion del equipo puede tener una batería de 9V para respaldar la operación del transductor.
Revisión para batería 9V 250 mAh

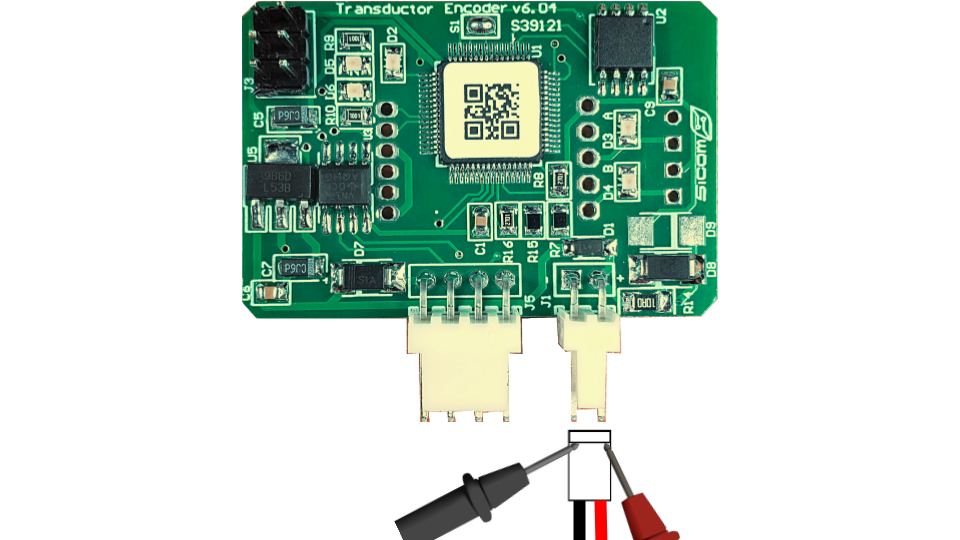

A) Revisar la batería sola (sin conectar al transductor).
Desconecte la batería del transductor y mida el voltaje en terminales, si el voltaje no está dentro del rango esperado o caer de forma significativa al desconectar la batería del transductor puede indicar que no se está recargado de forma adecuada o la misma está dañada.
| DESCRIPCIÓN | VOLTAJE |
| V Bat 9V | 9.1 - 9.7 VDC |

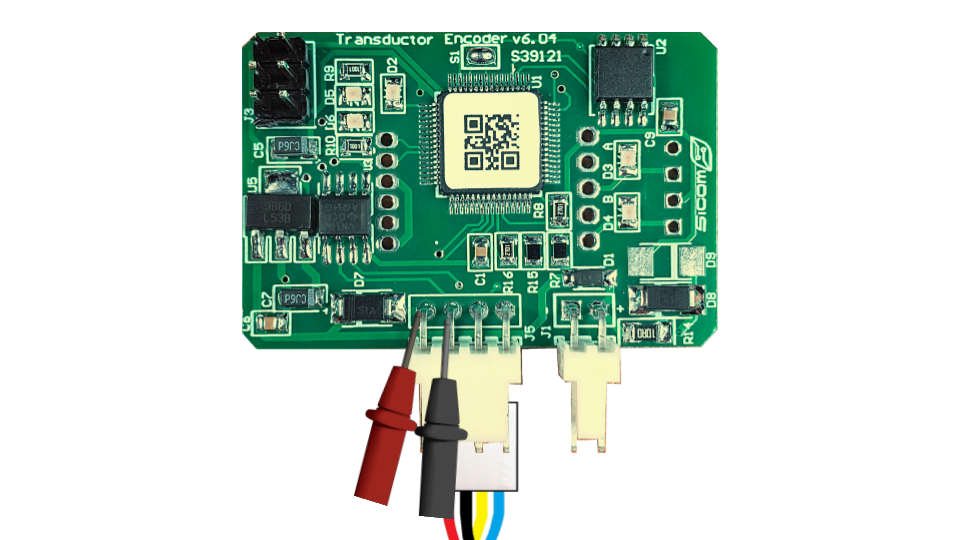

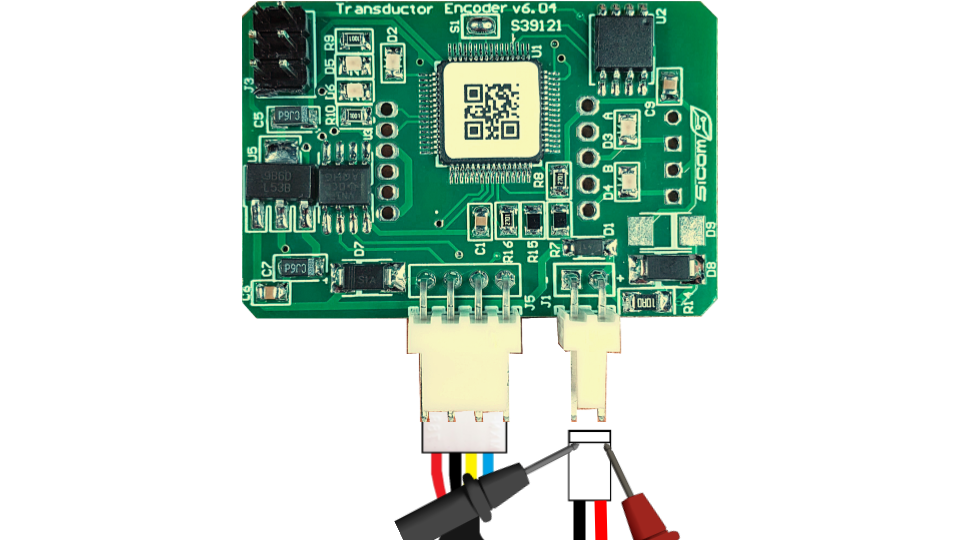

B) Revisar voltaje del el transductor y arnés batería 9V
El transductor (Encoder /Tuthill / Másico) a través de la alimentación del Bus1 realiza la recarga de la batería, para ello se requiere que la batería utilice su arnés de recarga de 9V.
| DESCRIPCIÓN | VOLTAJE |
| VBus1 Transductor | 9.5 - 11.6 VDC |
| V Bat Transductor Encoder / Tuthill | 9.0 - 11.1 VDC |
| V Bat Transductor Flujo Másico | 9.0 - 11.1 VDC |

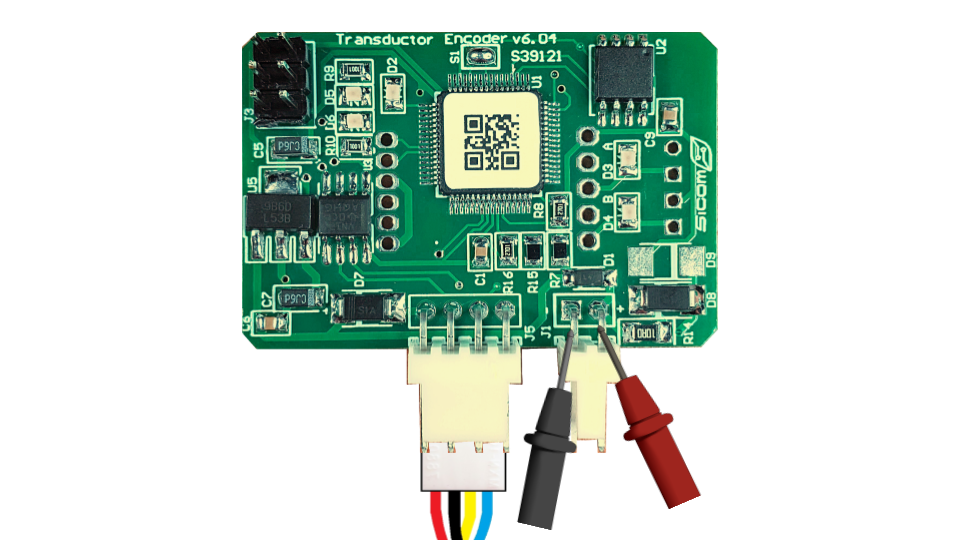

C) Revisa el voltaje de la batería estando conectada al transductor sin alimentación principal:
Esté voltaje nos indica con que voltaje está alimentando la batería de respaldo al transductor, si este voltaje decae de una forma abrupta nos indica directamente que la bateria no esta reteniendo carga suficiente y será necesario reemplazarla.
| DESCRIPCIÓN | VOLTAJE |
| V Bat 6V | 9.1 - 9.7 VDC |
Parámetros de calidad para baterías en categoría de nuevas.
La resistencia interna de la batería nos indica su estado actual para proporcionar energía al circuito conectado, en la siguiente tabla indicamos el estándar de calidad para baterías de 9V en equipos nuevos de linea.
| UL V (voltaje máximo) | LL V (Voltaje mínimo) | UL Ohms (resistencia int máxima) | LL Ohms (resistencia int mínima) | |
| 9.7000 V | 9.1000 V | 700 mohms (0.7000) | 500 mohms (0.5000) |
Rendimiento operativo
El rendimiento operativo se obtiene como resultado de las pruebas de equipo con la variante del tiempo dependiendo del tipo de transductor utilizado.
| RENDIMIENTO BATERÍAS HASTA LOS 5.5V | |||||
| Tipo de transductor | Bateria de respaldo empleada | Consumo del equipo | Prueba batería nueva | Prueba batería media vida | Prueba batería baja vida |
| Encoder | 9V 250mah | 45 mA | 3 horas 20 min | 1 hora 30 min | 40 min |
| Tuthill | 9V 250mah | 65 mA | 2 horas 40 min | 50 min | 20 min |
| Flujo másico | 9V 250mah | 400 mA | 28 min | 10 min | 5 Min |
Se considera reemplazar la batería cuando:
- Cuando esté inflada, con fisuras o derrames de su contenido.
- Ya no retenga la carga suficiente y no pueda mantener el transductor en línea como se marca en las pruebas de batería baja vida
- Después de 1 año en uso.
