Medición y mantenimiento de baterías de respaldo:
Las baterías de respaldo tienen varias funciones entre ellas, dar un respaldo de energía a los módulos de los equipos GAS-PAR® G4S, en caso de un apagado repentino.
Para el caso de los autotanques o carburaciones según la el transductor compensación RP en versión tuthill o encoder usa una batería de iguales características
Revisión para batería 3.7V Li-Po 1200 - 1500 mAh

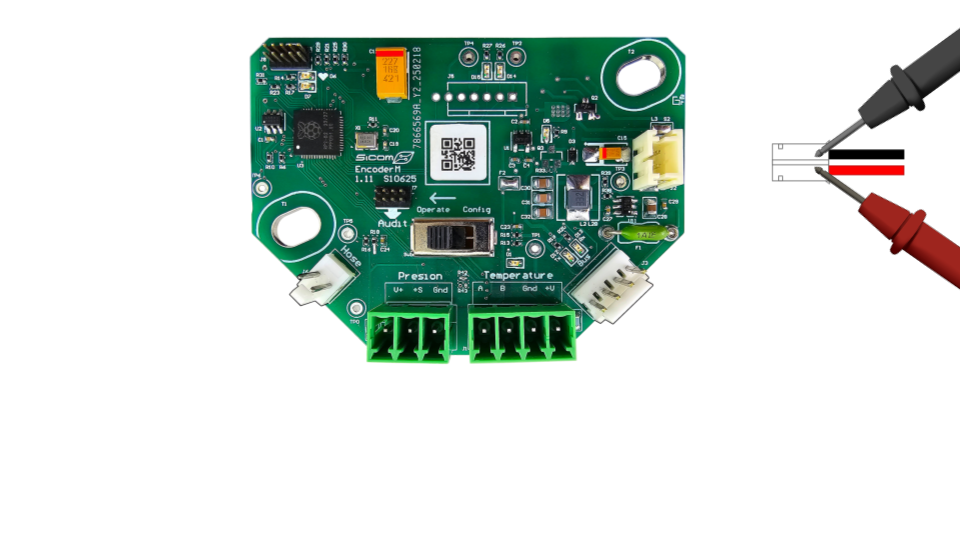

A) Revisar la batería sola (sin conectar al transductor).
Desconecte la batería del transductor y mida el voltaje en terminales, si el voltaje no está dentro del rango esperado o caer de forma significativa al desconectar la batería del transductor puede indicar que no se está recargado de forma adecuada o la misma está dañada.
| DESCRIPCIÓN | VOLTAJE |
| VBat 3.7V Li-Po | 3.7 - 4.2 VDC |

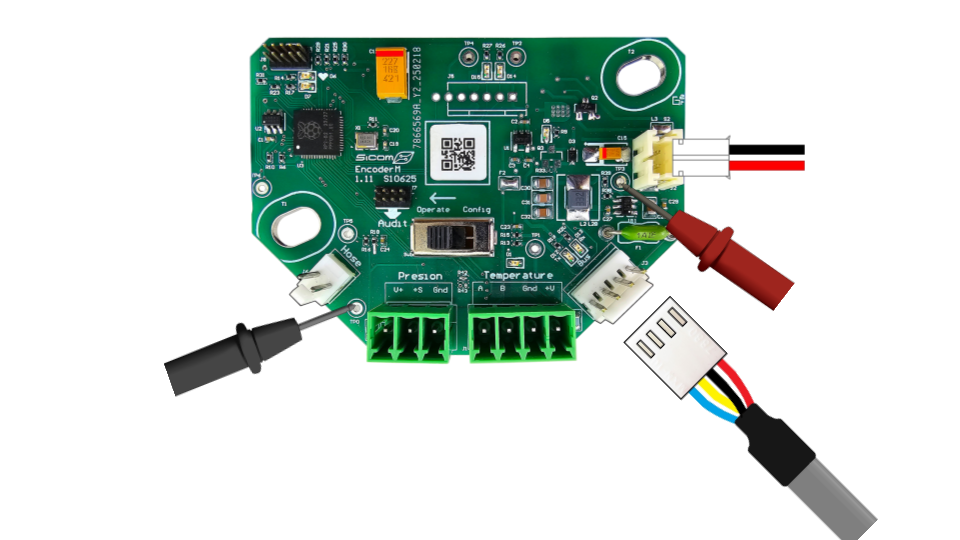

B) Revisar voltaje del el transductor RP
El transductor (Encoder /Tuthill) a través de la alimentación del Bus1 realiza la recarga de la batería, este transductor cuenta con su circuito para recargar batería de litio de 1 celda 3.7V, no intente colocar un modelo de batería que no sea el distribuido por el fabricante para este modelo de transductor.
| DESCRIPCIÓN | VOLTAJE |
| VBus1 Transductor TP1 | 9.5 - 11.6 VDC |
| VBat 3.7V Li-Po (Sin batería) TP3 | 4.1 - 4.3 VDC |
| VBat 3.7V Li-Po (Con batería) TP3 | Vbat - 4.2 VDC |

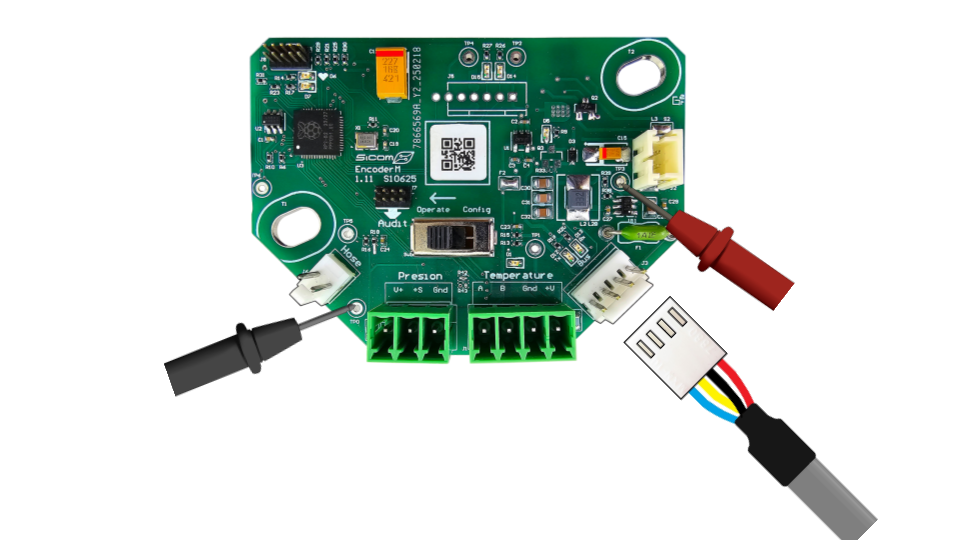

C) Revisa el voltaje de la batería estando conectada al transductor sin alimentación principal:
Esté voltaje nos indica con que voltaje está alimentando la batería de respaldo al transductor, si este voltaje decae de una forma abrupta nos indica directamente que la bateria no esta reteniendo carga suficiente y será necesario reemplazarla.
| DESCRIPCIÓN | VOLTAJE |
| VBat 3.7V Li-Po | 3.7 - 4.2 VDC |
Parámetros de calidad para baterías en categoría de nuevas.
La resistencia interna de la batería nos indica su estado actual para proporcionar energía al circuito conectado, en la siguiente tabla indicamos el estándar de calidad para baterías de 9V en equipos nuevos de linea.
Batería 3.7V 1500mah Li-Po 105040
| UL V (voltaje máximo) | LL V (Voltaje mínimo) | UL Ohms (resistencia int máxima) | LL Ohms (resistencia int mínima) |
| 4.2000 V | 3.7300 V | 145 mohms (0.1450) | 114 mohms (0.1140) |

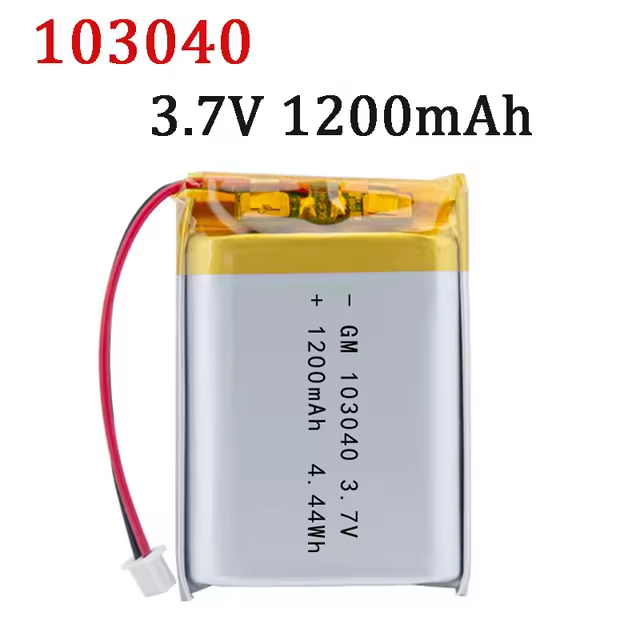

Batería 3.7V 1200mah Li-Po 103040
| UL V (voltaje máximo) | LL V (Voltaje mínimo) | UL Ohms (resistencia int máxima) | LL Ohms (resistencia int mínima) |
| 4.2000 V | 3.7300 V | 155 mohms (0.1550) | 125 mohms (0.1250) |
Rendimiento operativo
El rendimiento operativo se obtiene como resultado de las pruebas de equipo con la variante del tiempo dependiendo del tipo de transductor utilizado.
| RENDIMIENTO BATERÍAS HASTA LOS 3.0V | |||||
| Tipo de transductor | Bateria de respaldo empleada | Consumo del equipo | Prueba batería nueva | Prueba batería media vida | Prueba batería baja vida |
| Encoder | 3.7V 1500mah Li-Po | 75mah | 21 horas | X | X |
| Tuthill | 3.7V 1500mah Li-Po | 95mah | 17 horas | X | X |
| Encoder | 3.7V 1200mah Li-Po | 75mah | 15 horas | X | X |
| Tuthill | 3.7V 1200mah Li-Po | 95mah | 12 horas 30 min | X | X |
Se considera reemplazar la batería cuando:
- Cuando esté inflada, con fisuras o derrames de su contenido.
- Ya no retenga la carga suficiente y no pueda mantener el transductor en línea como se marca en las pruebas de batería baja vida
- Después de 2 año en uso.
