Arneses

Los arneses fungen un papel importante para la comunicación interna y externa de los distintos periféricos de los equipos GAS-PAR® G4S,  a la par de la comunicación en la mayoría de las ocasiones también se encargan de energizar dichos periféricos.

Arnés bus 9M

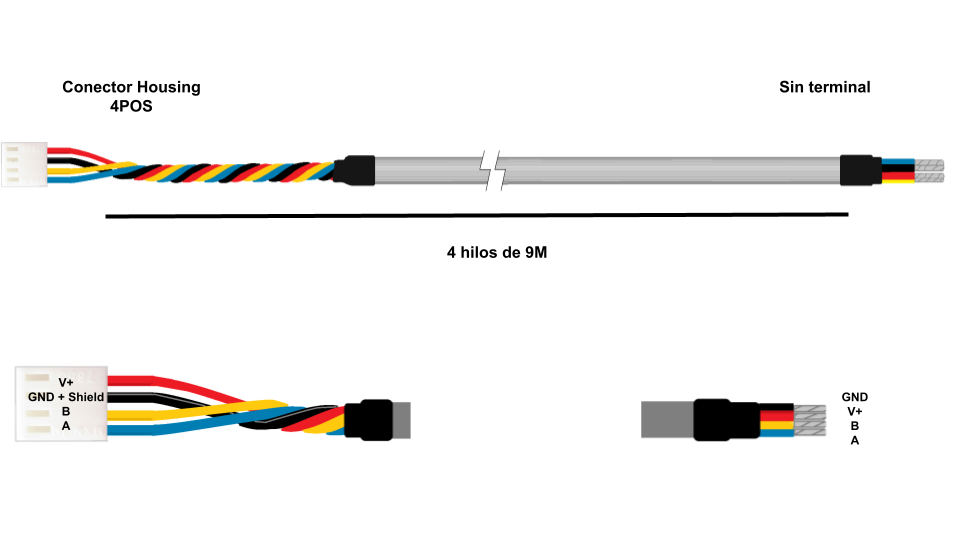

Este se utiliza en los accesorios de comunicación para conectar módulos Bluetooth a la interconexión o backplane AT, a demás de comunicar la caja de control con el panel del equipo AT GAS-PAR® G4S, se compone de 4 hilos y un conector housing 4pos en un solo extremo dejalo el otro extremo libre.

Mediciones eléctricas y estado del arnés

Para corroborar el buen funcionamiento del se sugieren la siguiente pruebas eléctricas y visuales.

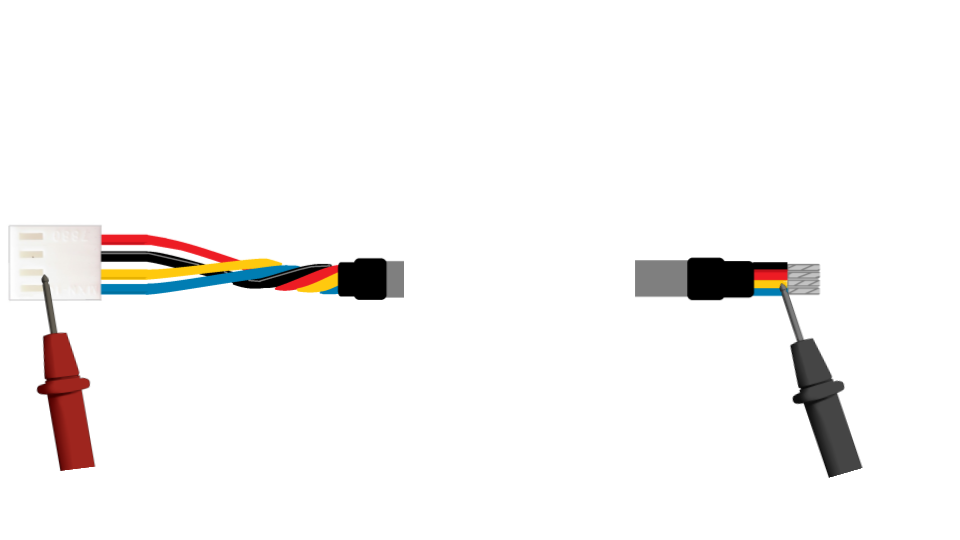

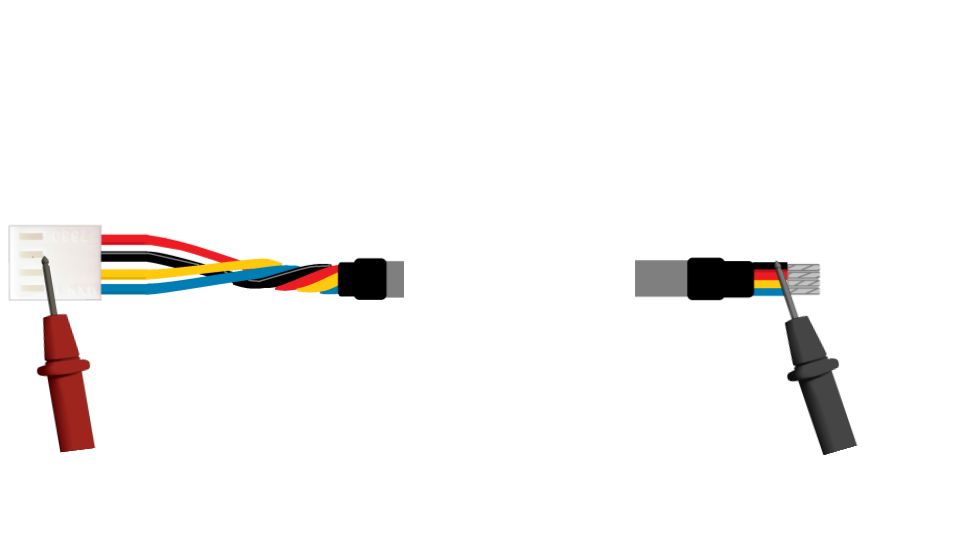

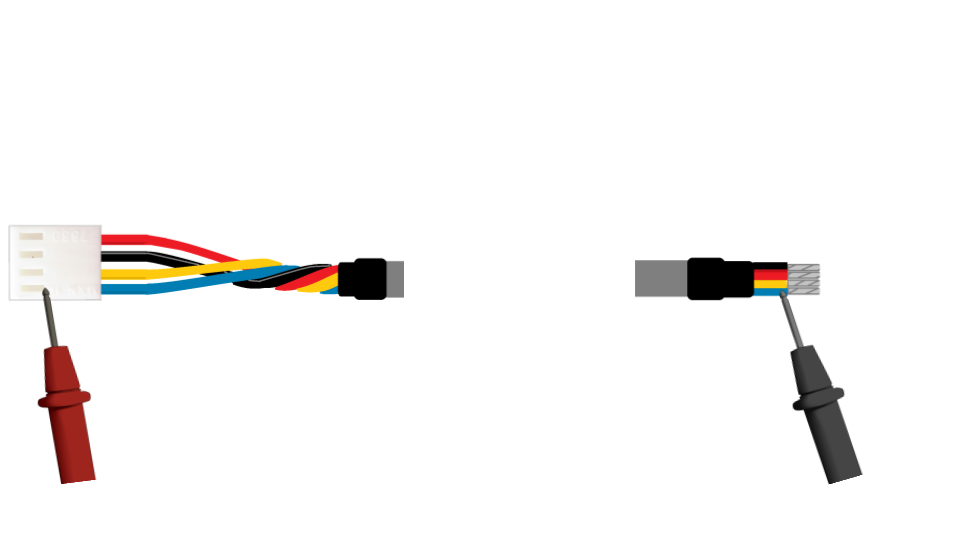

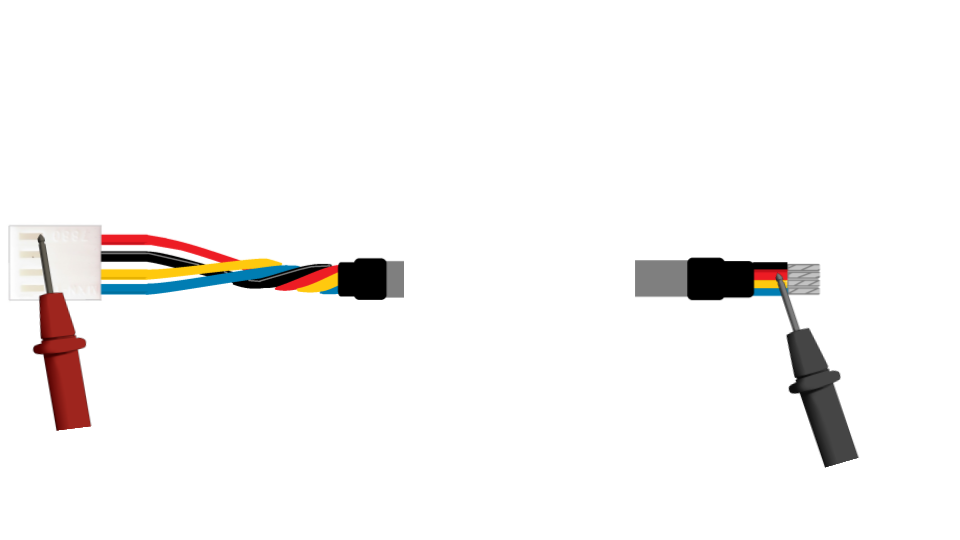

A) Medición de continuidad extremo a extremo con el uso de un multímetro en modalidad de continuidad.

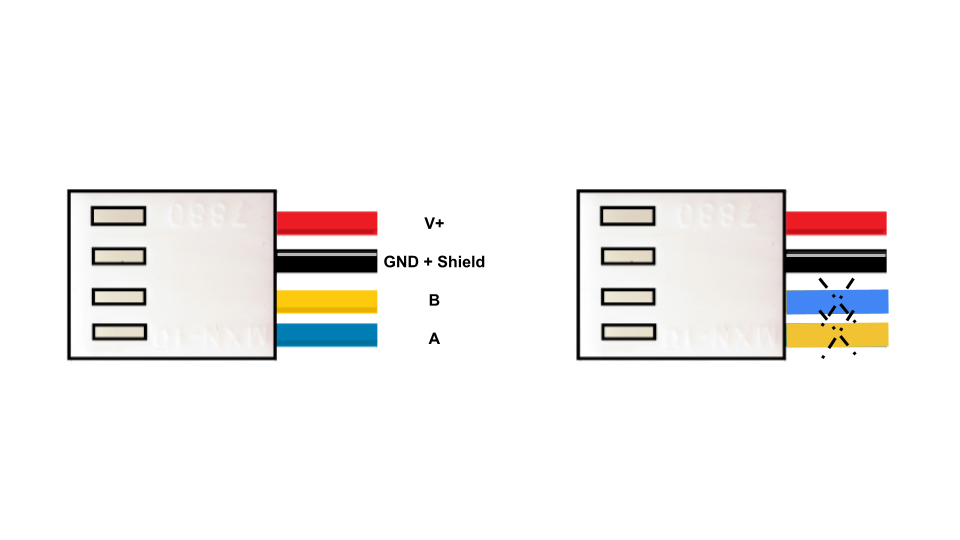

B) Corroborar la configuración y estado de los hilos en ambos extremos. En el ejemplo se colocan A y B en orden incorrecto, en esta revisión también se debe tomar en cuenta si los hilos están dañados o la conexión es deficiente al colocar el arnés en la terminal de módulo.

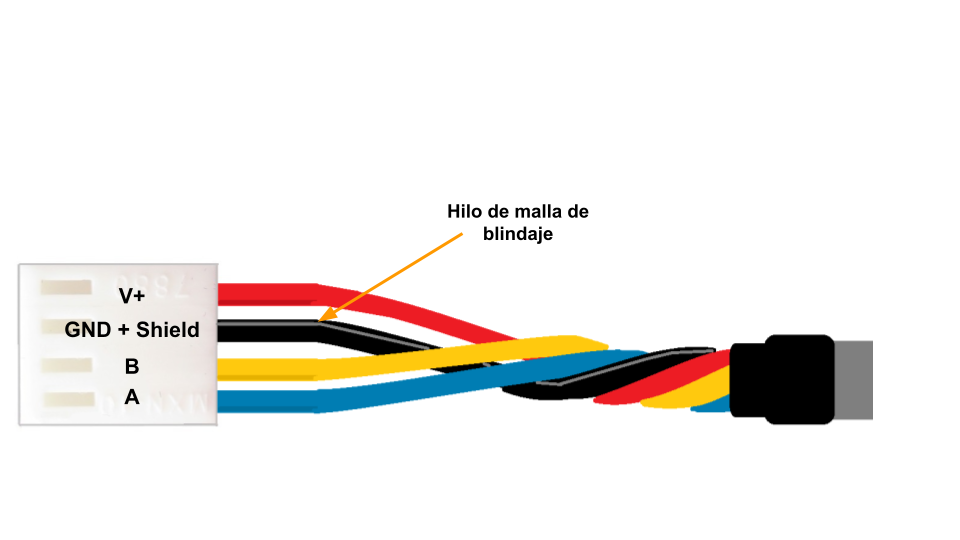

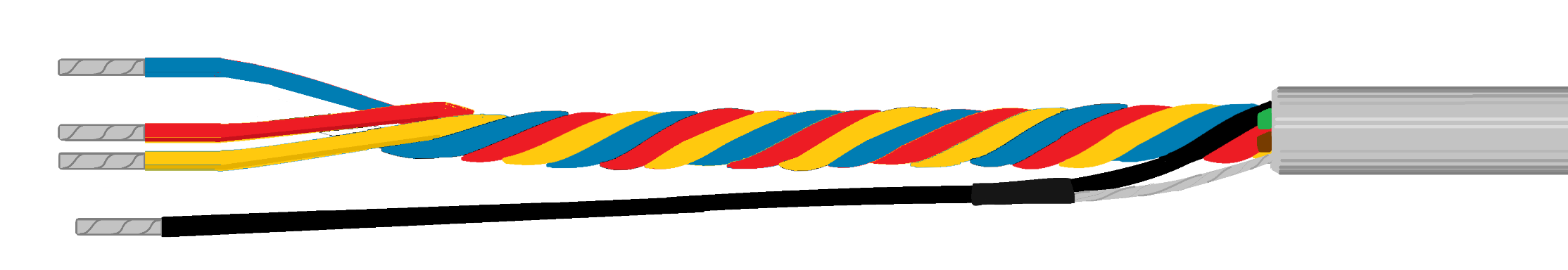

C) Corroborar que la malla del blindaje del cable bus esté aterrizada al hilo negro (GND) del cable. Esta unión se genera para que la malla de blindaje que envuelve todo el cable aterrice el ruido eléctrico al hilo de tierra (GND), esta conexión se genera de fábrica para todos los cables con blindaje del extremo donde se coloca el housing 4POS, se determina no colocarlo en extremo libre ya que el cliente puede recortar el cable si no se adapta al tamaño de su instalación.

Características e información
