Cable impresora

Los cables de impresora se encargan de hacer la conexión de datos serial desde el equipo a la impresora física, dependiendo de la línea puede que el cable también se encargue de energizar la impresora o solo datos.

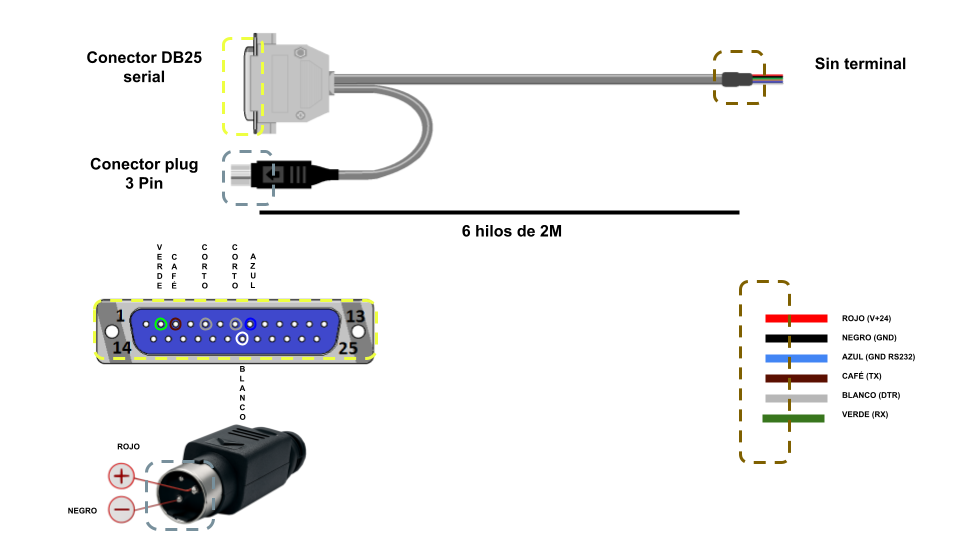

Cable impresora Autotanque DB25

Este se utiliza en los equipos AT GAS-PAR® G4S para conectar los datos y alimentación a la impresora física, se compone de 4 hilos para datos y 2 para alimentación, el conector serial es un DB25 y un conector plug 3 pin para el voltaje.

Mediciones eléctricas y estado del cable impresora

Para corroborar el buen funcionamiento de el cable impresora se sugieren las siguientes pruebas eléctricas y visuales.

A) Medición de continuidad extremo a extremo con el uso de un multímetro en modalidad de continuidad.

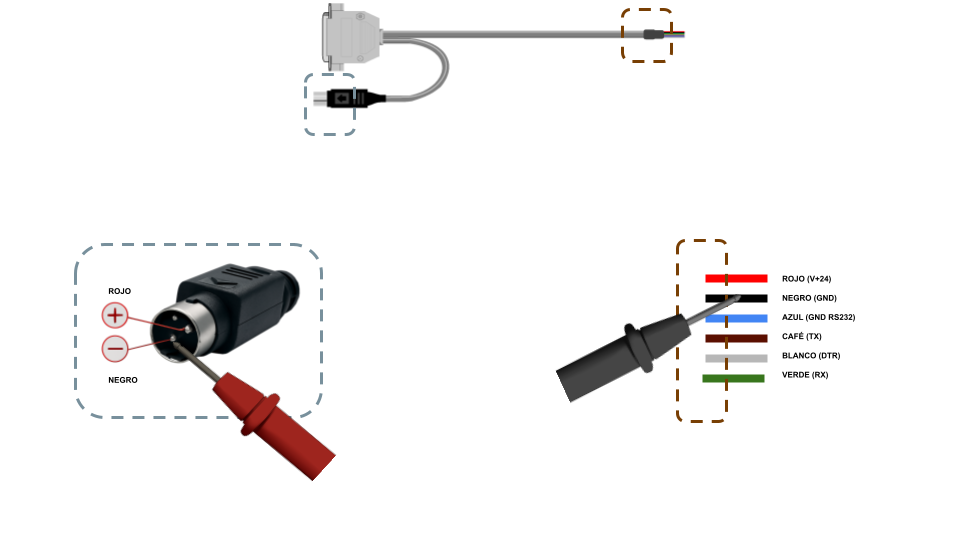

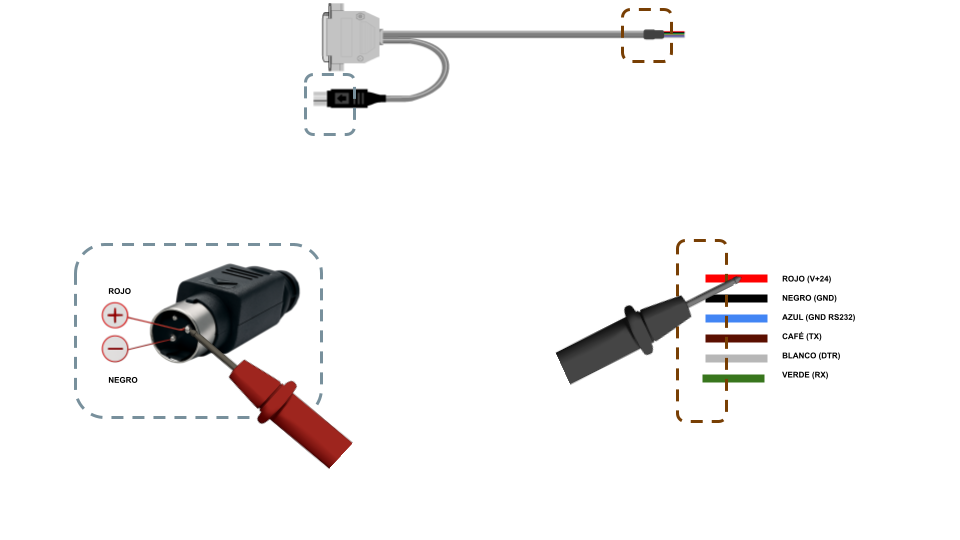

 Conector plug 3 pin

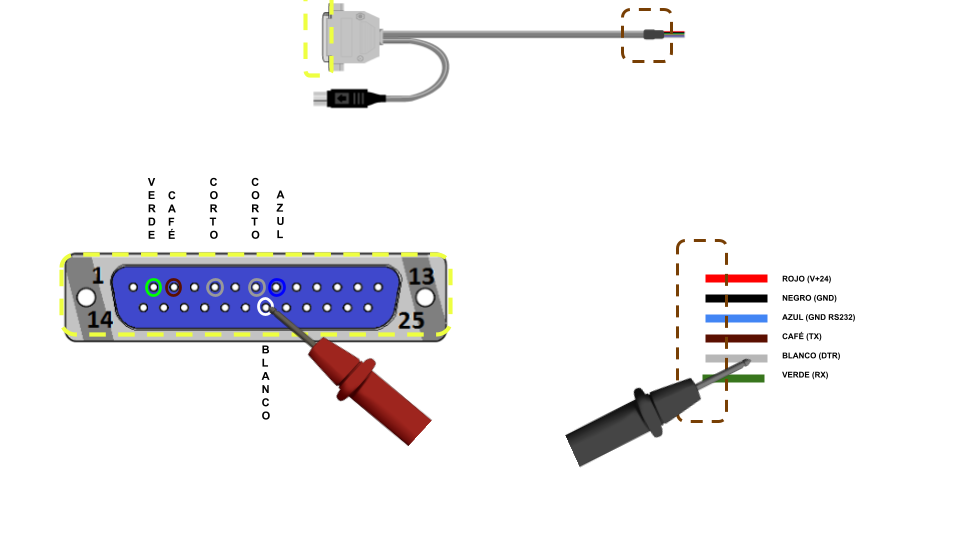

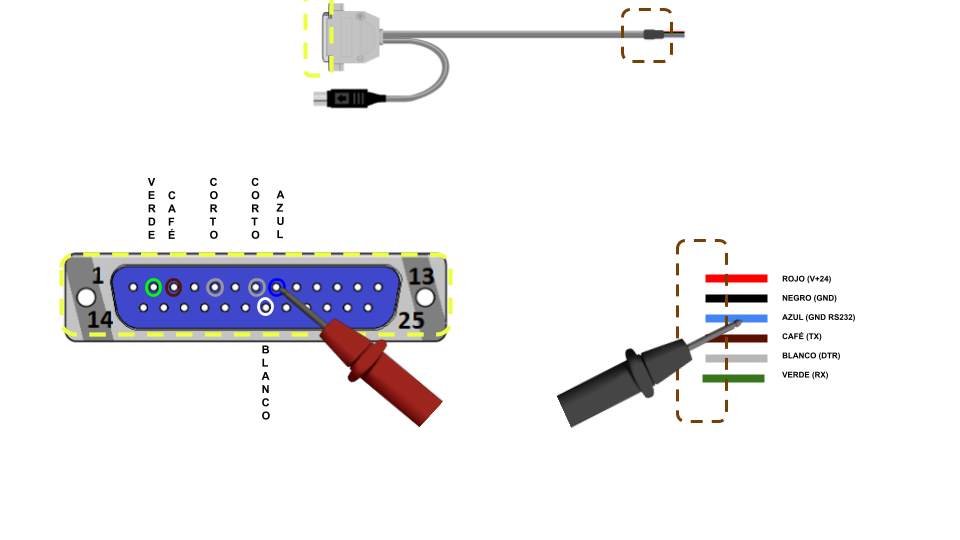

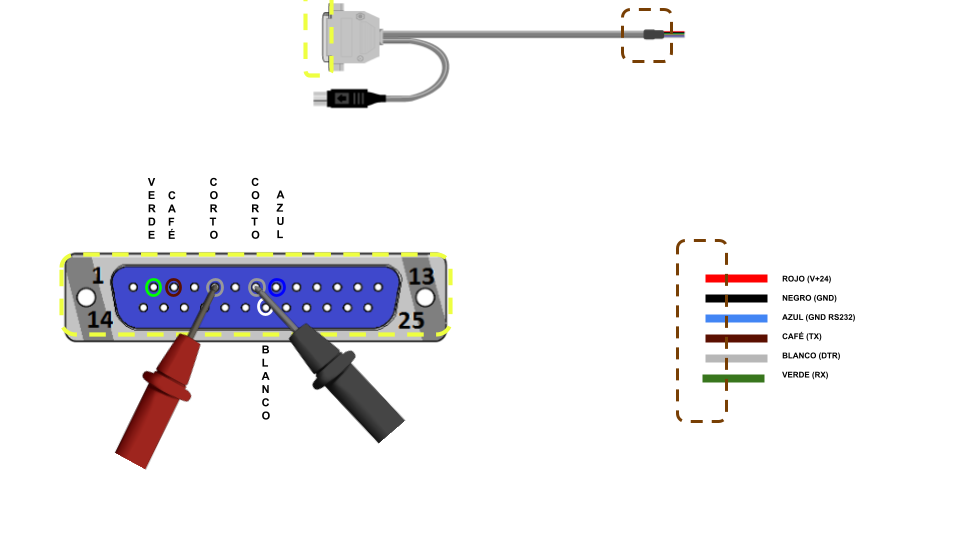

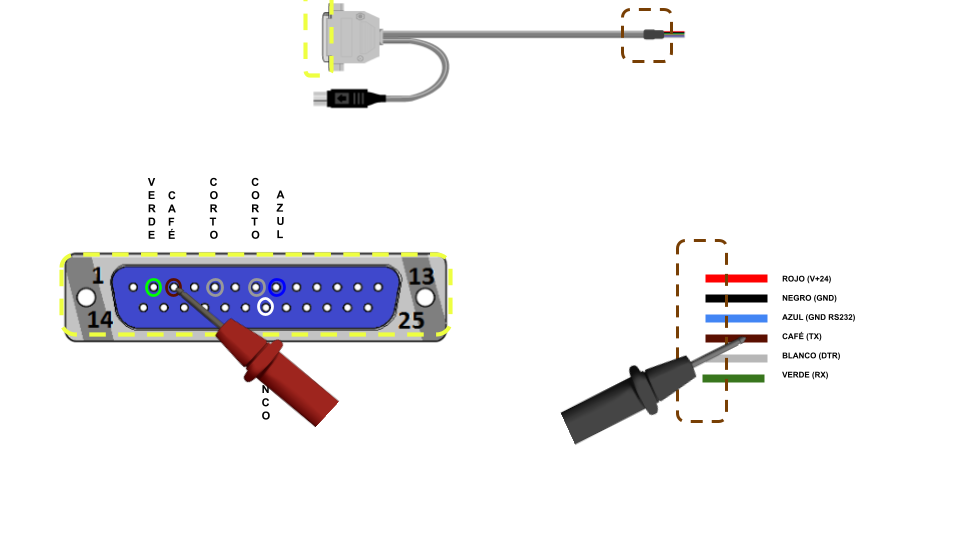

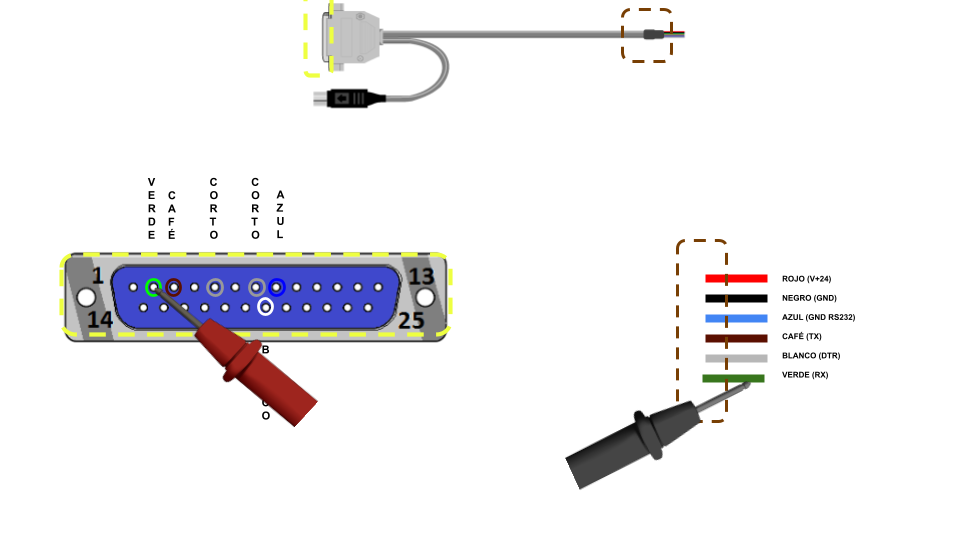

Conector DB25

Características e información
