Arneses

Los arneses fungen un papel importante para la comunicación interna y externa de los distintos periféricos de los equipos GAS-PAR® G4S,  a la par de la comunicación en la mayoría de las ocasiones también se encargan de energizar dichos periféricos.

Arnés batería 12V

Este se encuentra dentro del panel del los equipos GAS-PAR® G4S, consta de 2 hilos con un conector housing 2pos en un extremo y terminales faston en el otro extremo.

⚠️Importante:

No invierta las polaridades del arnés en cualquier extremo, esto puede generar daño al módulo,  batería o arnés.

Solo use el arnés para conectar baterías de 12V ácido-plomo selladas.

Mediciones eléctricas y estado del arnés

Para corroborar el buen funcionamiento del se sugieren la siguiente pruebas eléctricas y visuales.

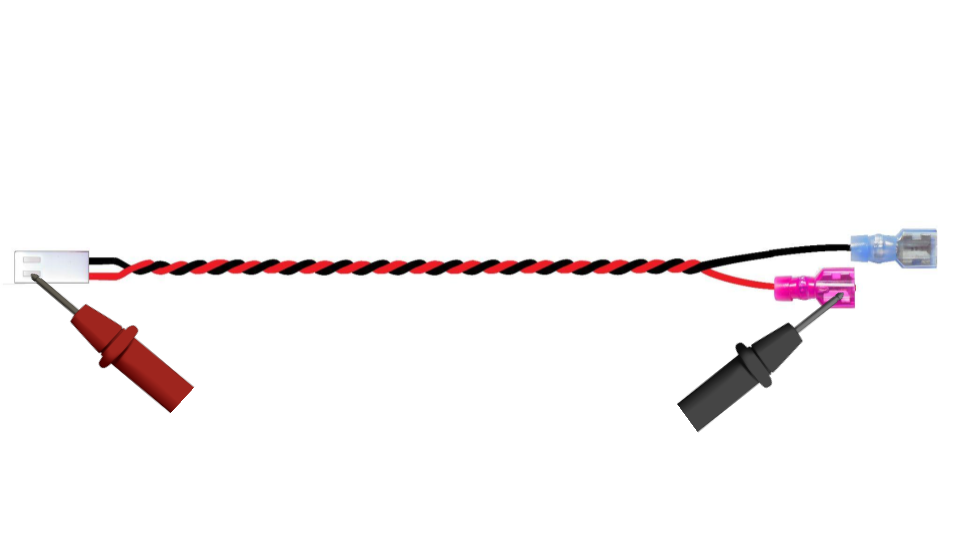

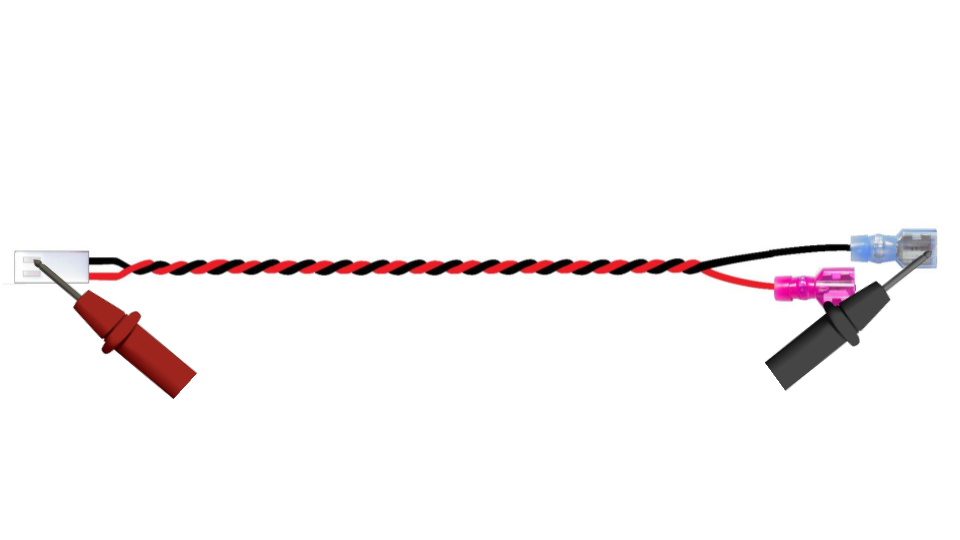

A) Medición de continuidad extremo a extremo con el uso de un multímetro en modalidad de continuidad.

B) Corroborar la configuración y estado de los hilos en ambos extremos. En el ejemplo se colocan V+ y GND en orden incorrecto, en esta revisión también se debe tomar en cuenta si los hilos están dañados o la conexión es deficiente al colocar el arnés en la terminal de módulo o batería.

Características e información
