Arneses

Los arneses fungen un papel importante para la comunicación interna y externa de los distintos periféricos de los equipos GAS-PAR® G4S,  a la par de la comunicación en la mayoría de las ocasiones también se encargan de energizar dichos periféricos.

Arnés batería 9V

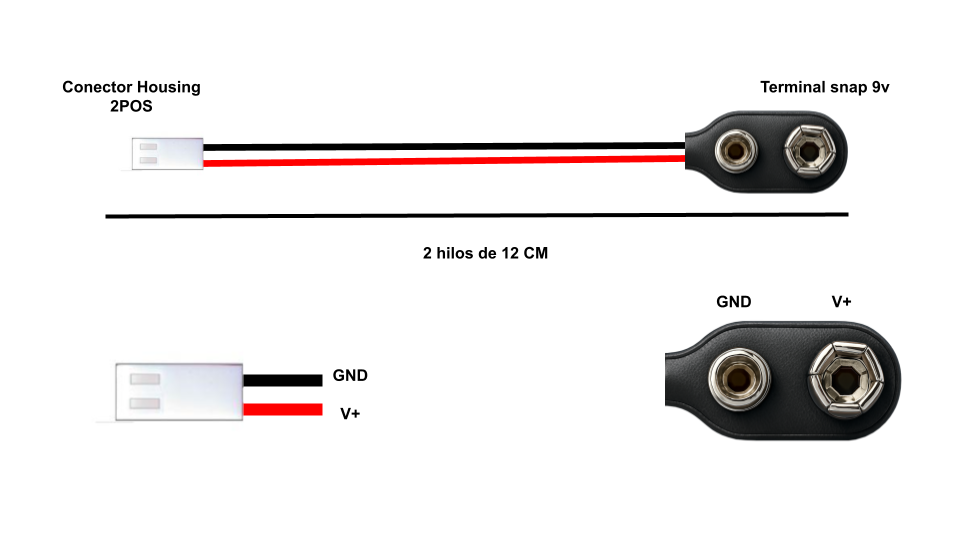

Este se encuentra dentro de un condulet 3" junto con el transductor del equipo GAS-PAR® G4S, consta de 2 hilos con un conector housing 2pos en un extremo y conectores snap 9V en el otro extremo.

⚠️Importante:

No invierta las polaridades del arnés en cualquier extremo, esto puede generar daño al módulo,  batería o arnés.

Solo use el arnés para conectar baterías de 9V Ni-Mh recargables.

Mediciones eléctricas y estado del arnés

Para corroborar el buen funcionamiento del se sugieren la siguiente pruebas eléctricas y visuales.

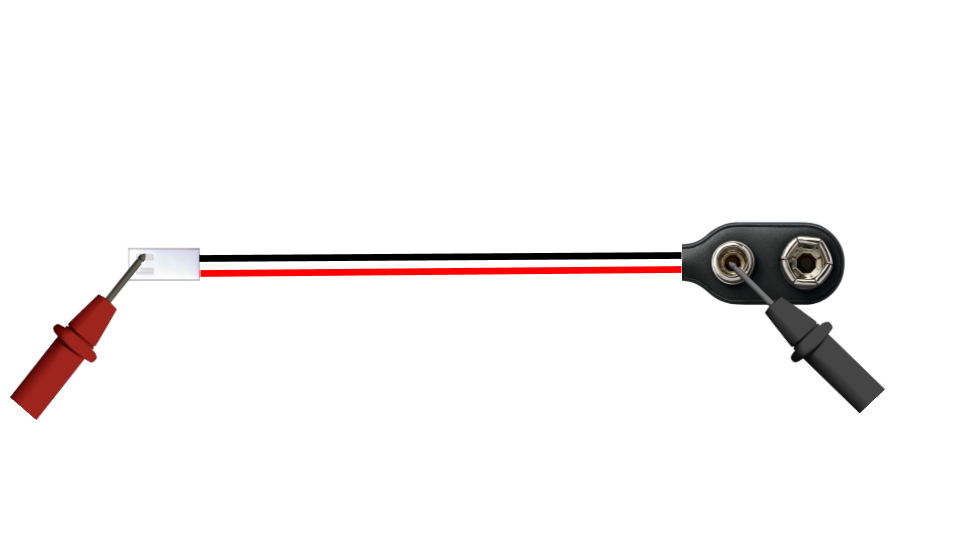

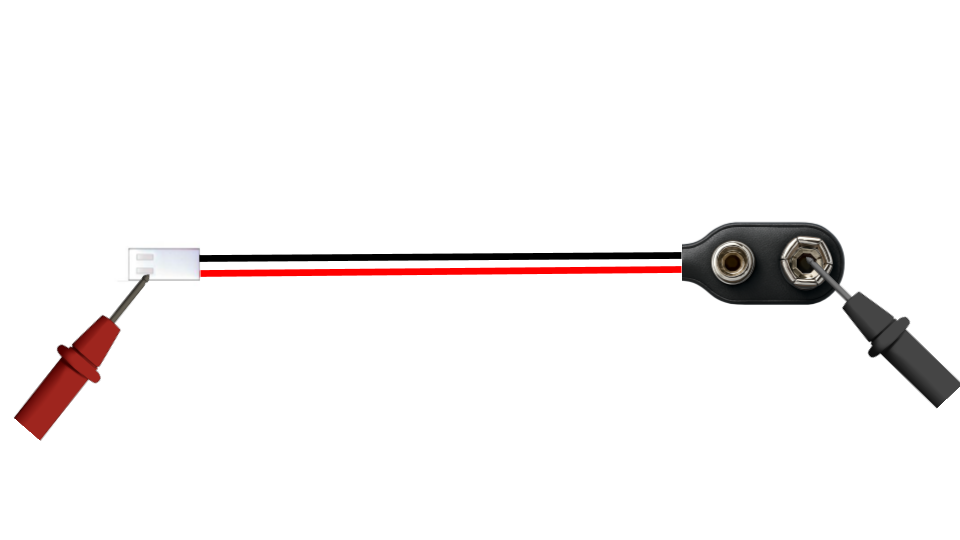

A) Medición de continuidad extremo a extremo con el uso de un multímetro en modalidad de continuidad.

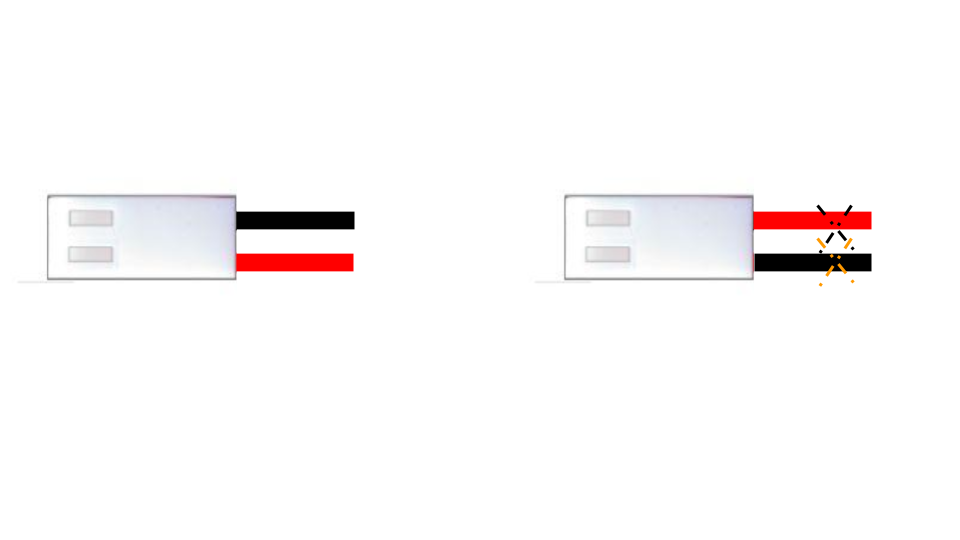

B) Corroborar la configuración y estado de los hilos en ambos extremos. En el ejemplo se colocan V+ y GND en orden incorrecto, en esta revisión también se debe tomar en cuenta si los hilos están dañados o la conexión es deficiente al colocar el arnés en la terminal de módulo o batería.

Características e información
