Arneses

Los arneses fungen un papel importante para la comunicación interna y externa de los distintos periféricos de los equipos GAS-PAR® G4S,  a la par de la comunicación en la mayoría de las ocasiones también se encargan de energizar dichos periféricos.

Arnés encoder 10CM

Este se encuentra en los transductores compensación RP de los equipos GAS-PAR® G4S AT y CB, se compone de 5 hilos y conectores JST 2.0MM 7POS en ambos extremos, el arnés puede ser colocado en ambos sentidos sin generar problema en la conexión u orden de los cables, se encarga de conectar el encoder con el transductor.

Mediciones eléctricas y estado del arnés

Para corroborar el buen funcionamiento del se sugieren la siguiente pruebas eléctricas y visuales.

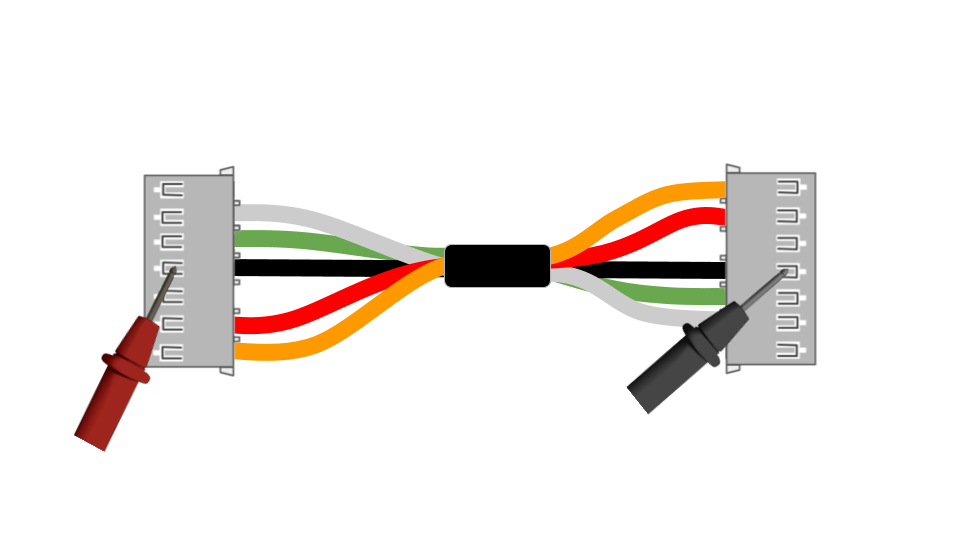

A) Medición de continuidad extremo a extremo con el uso de un multímetro en modalidad de continuidad.

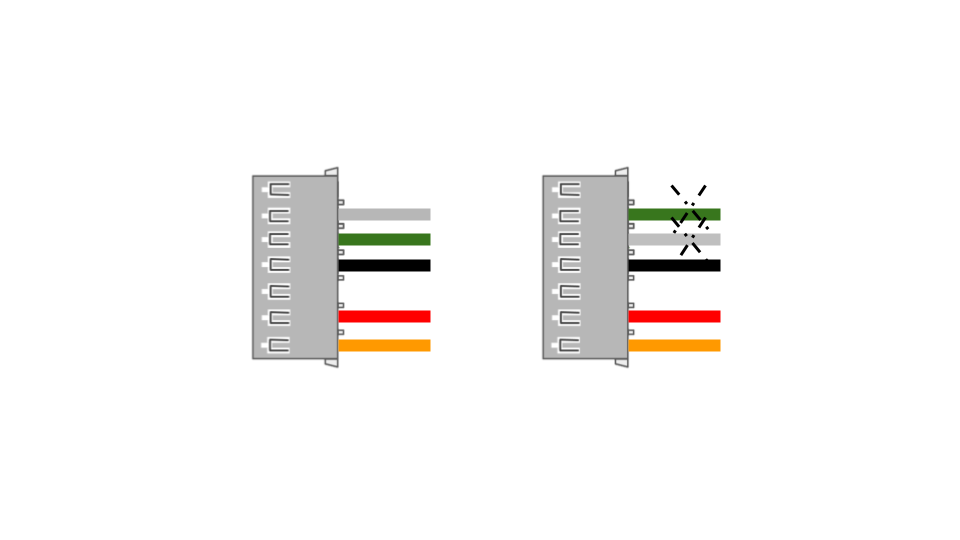

B) Corroborar la configuración y estado de los hilos en ambos extremos. En el ejemplo se colocan A y B en orden incorrecto, en esta revisión también se debe tomar en cuenta si los hilos están dañados o la conexión es deficiente al colocar el arnés en la terminal de módulo.

Características e información
